Макетная плата WS STM32 Open107V посылка B для STM32F107V series STM32F107VCT6 MCU с 9 модулями

Макетная плата WS STM32 Open107V посылка B для STM32F107V series STM32F107VCT6 MCU с 9 модулями

Плата разработки STM32 предназначена для серии STM32F107V, имеет MCU STM32F107VCT6 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

Open107VЭто плата разработки STM32, которая оснащена устройством STM32F107VCT6 в качестве микроконтроллера. Он поддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с микроконтроллером линии подключения STM32.

What's on Board



1.STM32F107VCT6:Высокая производительность STM32 MCU, который характеристики:
*Ядро:Рука Cortex-M3 32-разрядный процессор RISC;
*Рабочая частота:72 МГц, 1,25 DMIPS/МГц;

    * Рабочее напряжение:2-3,6 В;

    * Комплект поставки:LQFP100;

    * Ввода/вывода:80;

    * Память: 256K Flash, 64K RAM;

    * Интерфейсы связи:3 x SPI, 3 x USART, 2 x UART, 2 x I2S, 2 x I2C, 1 x Ethernet MAC, 1 x USB OTG, 2 x CAN;

    * AD & DA конвертеры:2xAD (12bit, 1μs, shares 16 каналов; 2xDA (12bit);

    * Отладки/программирования:Поддерживает интерфейсы JTAG/SWD (последовательный Провод Отладки), поддерживает IAP;

2.AMS1117-3.3V:3,3 V регулятор напряжения;

3.Импульсный источник питания:5 в постоянного тока или USB;

4.Индикатор питания;

5.Светодиоды:Удобно для указания состояния ввода/вывода или отладки программы;

6.Кнопка сброса;

7.Ключ пользователя;

8.Джойстик:Удобно для ввода/вывода (пять направлений);

9.32,768 K кристаллический Осциллятор:Для внутреннего РТК;

10.25M Кварцевый резонатор;

11.Интерфейс Ethernet:Легко подключает MCU к сети ethernet с помощью дополнительного модуля ethernet;

12.8-бит Интерфейс ввода/вывода:Легко подключается к клавиатуре, двигателю и т. Д.;

13.CAN1 интерфейс:Поддерживает связь с вспомогательными досками, которые удобно оснащены устройством CAN;

14.CAN2 интерфейс:Поддерживает связь с вспомогательными досками, которые удобно оснащены устройством CAN;

15.SPI1/SPI2 интерфейс:Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 и т. д.;

16.Интерфейс I2C1/I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. Д.;

17.ЖК-дисплей Интерфейс:Легко подключается к ЖК-дисплею с сенсорным экраном;

18.Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), EEPROM (DS2401) и т. Д.

19.PS/2 интерфейс:Легко подключается к клавиатуре PS/2 или мыши;

20.USART1 интерфейс:Легко подключается к RS232, RS485, USB к 232;

21.USART2 интерфейс:Легко подключается к RS232, RS485, USB к 232;

22.USB OTG:Связь с usb-устройством или usb-хостом;

23.5 В DC jack;

24.5V/3,3 V постоянное напряжение на входе/выходе;

25 лет.MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения;

26.Интерфейс JTAG/SWD:Для отладки/программирования;

27.Выбор режима загрузки:Для настройки контактов BOOT0 и BOOT1;

28.USB OTG Перемычка выбора

* Короткая перемычка для автоматического обнаружения ПК во время подключения USB;

* Откройте перемычку для отключения;

29.PS/2 интерфейс перемычки

* Короткая перемычка для подключения устройства PS/2 к I/Os по умолчанию;

* Откройте перемычку для подключения устройства PS/2 к пользовательским I/Os через провода DuPont;

30.Светодиоды джемпер

* Короткая перемычка для подключения светодиодов к I/Os по умолчанию;

* Откройте перемычку для подключения светодиодов к пользовательским I/Os через провода DuPont;

31.VBAT Перемычка выбора

* Короткий Джемпер для использования системы питания;

* Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору;

Фото

(Простое расширение, вы можете добавить дополнительные доски, как вам нравится!)
Примечание:

Open107V поддерживает программирование через STM32 USART bootloader, USB к UART плате предоставляется.
Open107V не интегрирует какую-либо функцию отладки, требуется отладчик.

JTAG

Развития ресурсы

• Сопутствующее программное обеспечение (Киль и т. Д.)
• Демонстрационный код (примеры в C, μC/OS-II)
• Схема (PDF)
• STM32 документы по разработке (техническое описание и т. Д.)

Вики:Www.wav eshare.com/wiki/Open107V

Open107V пакет B содержит

Вес упаковки:0,375 кг

В"Стандартный пакет"И"Комплект аксессуаров для досок"Ниже представлены в комплекте.

Стандартный пакет

1. Open107V макетная плата x 1

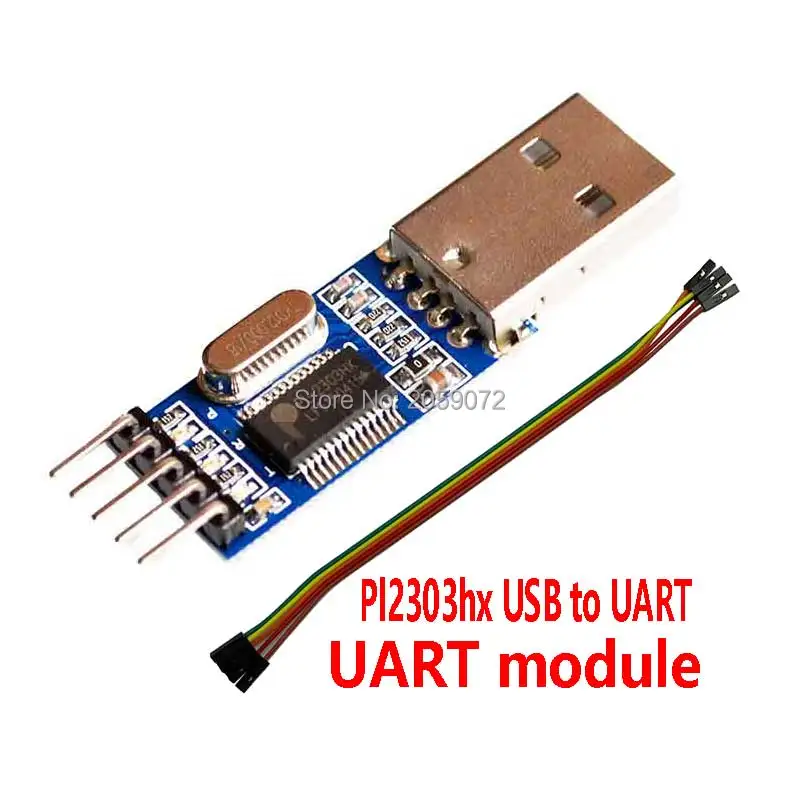

2. PL2303 USB UART Board (mini) x 1
3. Usb-разъем типа A для мини-кабеля типа B x 1
4. Штепсельная Вилка USB типа A для мини-кабеля типа B x 1
5. 4-контактный провод х 2
6. 2-контактный провод x 2
7. Кабель питания USB x 1
8. CD-диск с программным обеспечением-1 шт.

Аксессуары для досок пакетом

1. 3,2 дюймов 320x240 сенсорный ЖК-дисплей x 1
2. Аналоговая тестовая плата (для тестирования AD/DA) x 1
3. SN65HVD230 CAN Board (CAN) x 1
4. DP83848 плата Ethernet x 1
5. AT24CXX EEPROM доска (I2C) x 1
6. Плата для хранения Micro SD (SDIO/SPI) x 1
7. AT45DBXX DataFlash Board (SPI) x 1
8. VS1003B MP3 доска x1
9. Ethernet-кабель-1 шт.
