EX-F320 Премиум C8051F макетная плата dsigned для микроконтроллера C8051F320.

Обзор

Полный стартовый набор и система разработки дляC8051F320Микроконтроллера. Он разработан, чтобы дать дизайнерам быстрый запуск для разработки кода на устройстве.

Эта система разработки содержит Основной совет по разработке сC8051F320Чип в пакете LQFP32 и дополнительная плата расширения с различными периферийными устройствами.

BUS-A и BUS-B заголовки, размещенные на обеих платах, должны быть использованы для подключения двух плат через10-контактный кабели, Которые доставляются с продуктом. Как показано на рисунке.

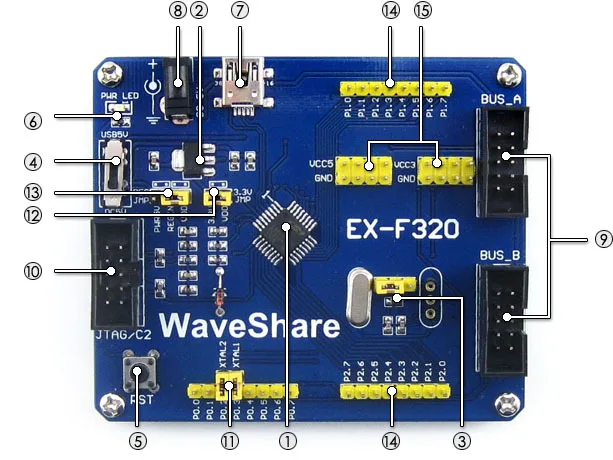

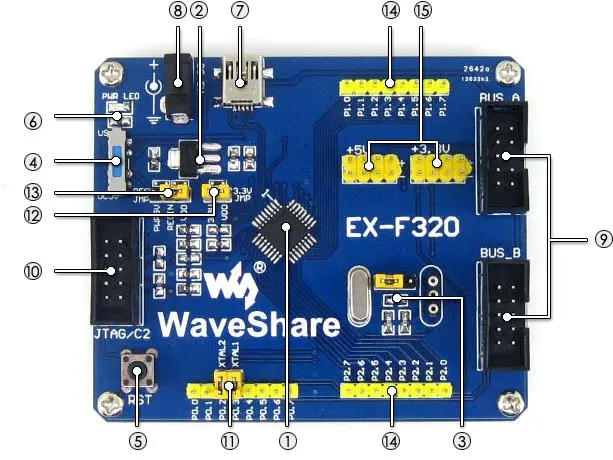

What's on Board

EX-F320

1.Микроконтроллер:C8051F320 в LQFP32 посылка

2.На борту регулятор:AMS1117-3.3

3.Внешний с украшением в виде кристаллов конфигурации

* Бортовой 12 м кристалл на левой стороне

* Кристалл на заказ розетка с правой стороны

* Выбранный через перемычки
4.Мощность входной переключатель:USB или 5 V DC
5.Сброс

6.Мощность индикатор

7.Мини USB интерфейс
8.5 V DC jack
9.Периферийные устройства расширения порта
* Для подключения к DVK501
* Определение заголовка

* Легко разработать различные периферийные устройства
10.10-контактный джтаг/C2 интерфейс:Стандартный C2 интерфейс
11.Внешний кристалла позволяют джемпер

* Короткий Джемпер для использования внешнего кристалла

* Откройте перемычку для настройки контактов в качестве обычных контактов ввода/вывода
12.Джемпер 3,3 VJMP

* Откройте перемычку при включении REG0

* Короткий Джемпер, когда рег0 отключен
13.Джемпер REGJMP
* Короткий PWR5V и redin, когда REG0 включен

* Короткий реджин и VDD, когда рег0 отключен

14.Штырьковые разъемы, подключенные к MCU I/O pins

* Четко обозначен на печатной плате

* Легко для тестирования и дальнейшего расширения

15.Мощность Вход/Выход

* 5 В/3,3 В

* Вход питания (запасной)

* Выходная мощность
DVK501

Особенности

1.Полный стартовый набор и система разработки для микроконтроллера C8051F320

2.Мощность

* Питание от мини USB порта или 5 V DC jack, настроено через переключатель на плате

* Разъемы ввода/вывода питания

-Запасной Потребляемая мощность

-Удобно для обеспечения питания для другой платы/устройства при необходимости

3.Бортовой чипы

* C8051F320 (LQFP32), микроконтроллер C8051F

* AMS1117-3.3, бортовой регулятор

4.Интерфейсы

* JTAG/C2 порт для программирования/отлаживания

* Мини USB интерфейс

* BUS-A и BUS-B, для подключения к расширительной плате DVK501, простота в изучении/разработке различных периферийных устройств

5.Человека для того, чтобы машина Интерфейс

* Кнопка сброса, используемая для сброса системы

* Мощность индикатор светодиодный

6.Другое Особенности

• Внешняя с украшением в виде кристаллов настраивается

-Есть перемычка для выбора на доске 12 м кристалл или кристалл на заказ установлен через розетку

-Перемычка для настройки контактов MCU в качестве входов осциллятора или обычных контактов ввода/вывода

* Все разъемы MCU I/O доступны на дополнительные разъемы для дальнейшего расширения
* Все контакты четко обозначены на печатной плате. Эти знаки обеспечивают базовую информацию на контактах

Примеры

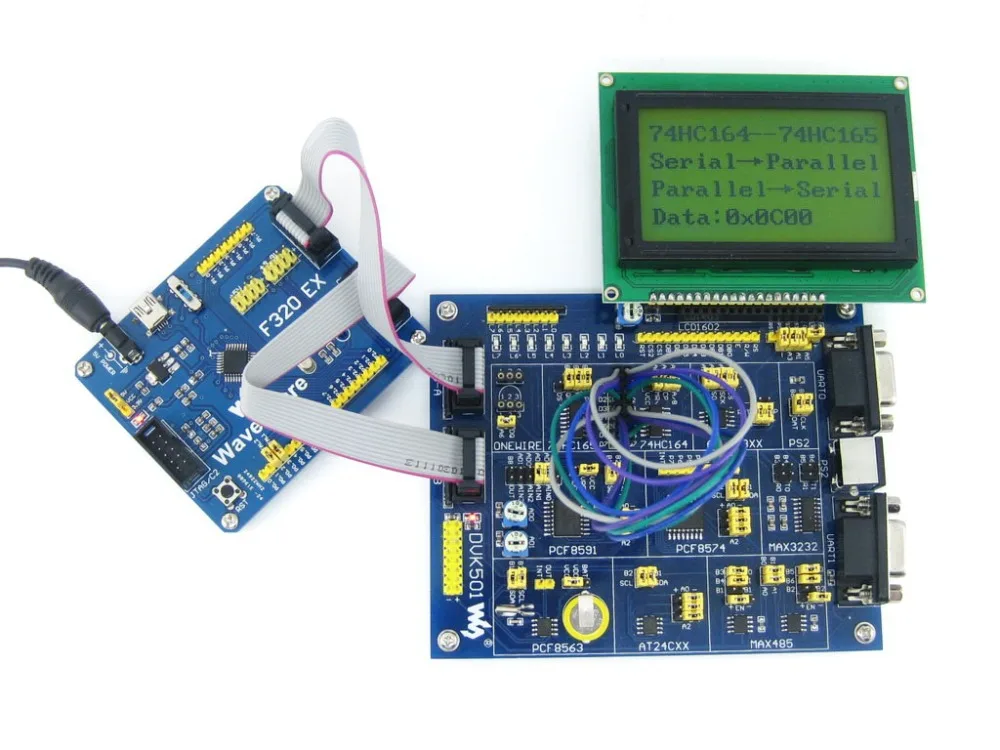

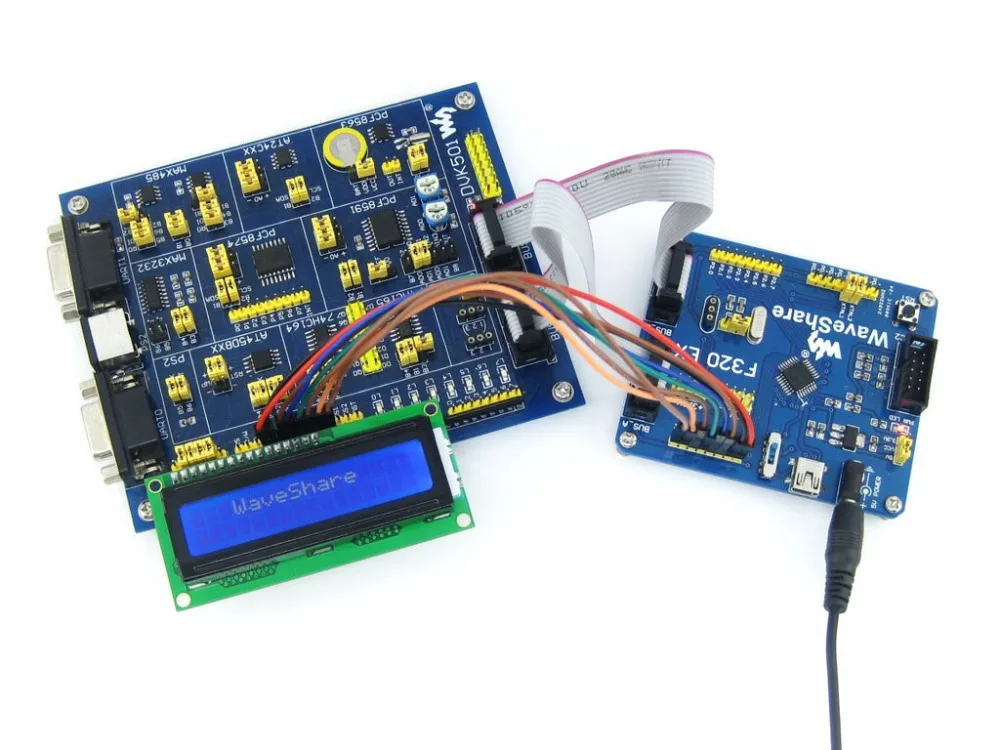

Примеры, которые поставляются с этой системой разработки покажут вам, как подключить микроконтроллер C8051F к другим периферийным компонентам или устройствам и как легко разработать прототип устройства. На фотографиях ниже показано, как EX-F320 работает с DVK501 и результаты примеры.

Примечание:

1. LCD12864 не входит в стоимость, пожалуйста, просмотрите наш магазин, чтобы купить его отдельно, если вам нужно.

2. Эта макетная плата поддерживает только ЖК 3,3 В.




Развития ресурсы

1. Руководство пользователя CD

* CD с программным обеспечением, драйверами и примерами

2. Схема схемы в формате PDF

3. Примеры в C

* На основе Silabs IDE и Keil

4. Соответствующее программное обеспечение

* Silabs IDE/SATA

* Keil

5. Технические характеристики чипов

EX-F320 Премиум посылка содержит

EX-F320 посылка DVK501 посылка

1. EX-F320 1. DVK501

2. Кабель USB типа A к Mini-B 2. DS18B20, DS2401

3. Кабель питания USB 3. Кабель питания USB (2-контактный разъем) x 2

4. 4-контактный провод х 2 4. 10-контактный кабель x 2

5. 2-контактный провод x 2 5. Набор аксессуаров

6. Руководство пользователя CD
