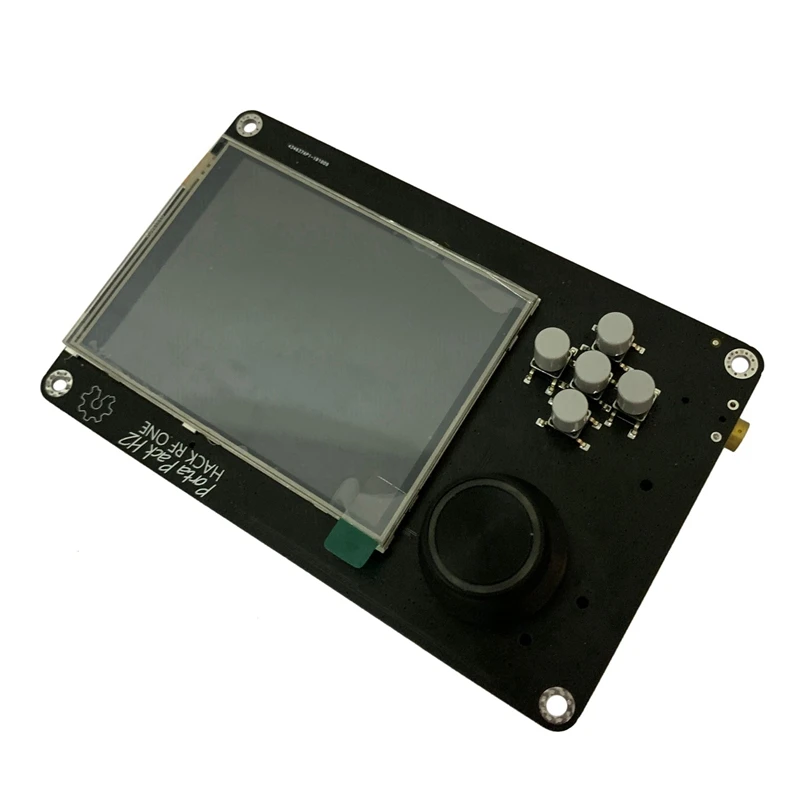

Последняя версия PORTAPACK для HACKRF ONE SDR программного обеспечения определенная радио +
12 808,35 руб.
Новое поступление

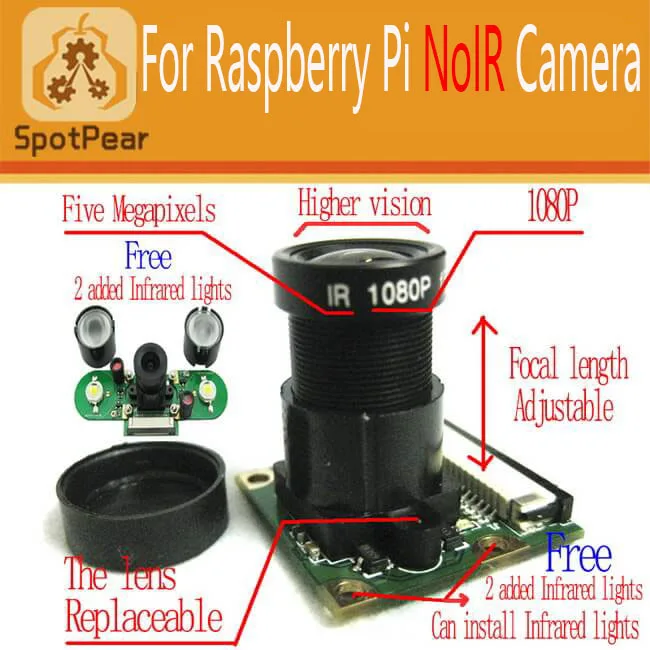

Raspberry Pi камера с ночным видением Регулируемый Модуль фокусировки бесплатным 2
1 434,79 руб.
NVIDIA Jetson нано комплект разработчика небольшой AI компьютер 128 core Maxwell GPU
11 832,84 руб.
100% тест для LG 22EA53VQ 24EA53VQ 22EN43VQ 27EA53VQ 23EA53VQ управляющая плата|Демонстрационные стенды|
501,04 руб.
Макетная плата 100 кГц 1 7 ГГц преобразователь Upconverter + 1ppm TXCO приемник RTL2832U R820T2 SDR Radio
2 688,90 руб.

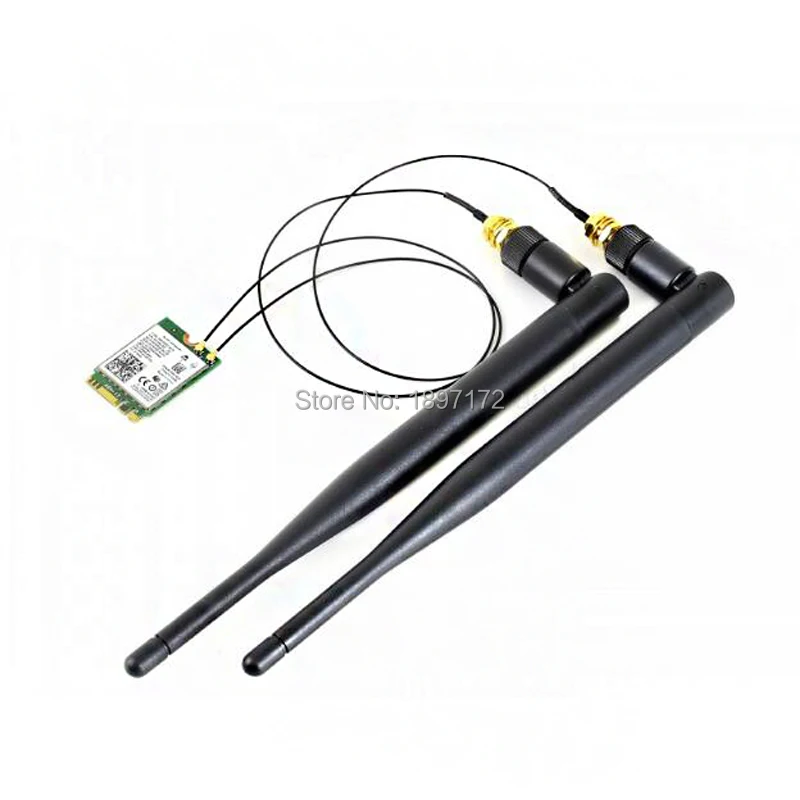

Wireless ac8265 двухрежимный беспроводной модуль nic применим для jetson nano поддерживает
1 225,26 руб.

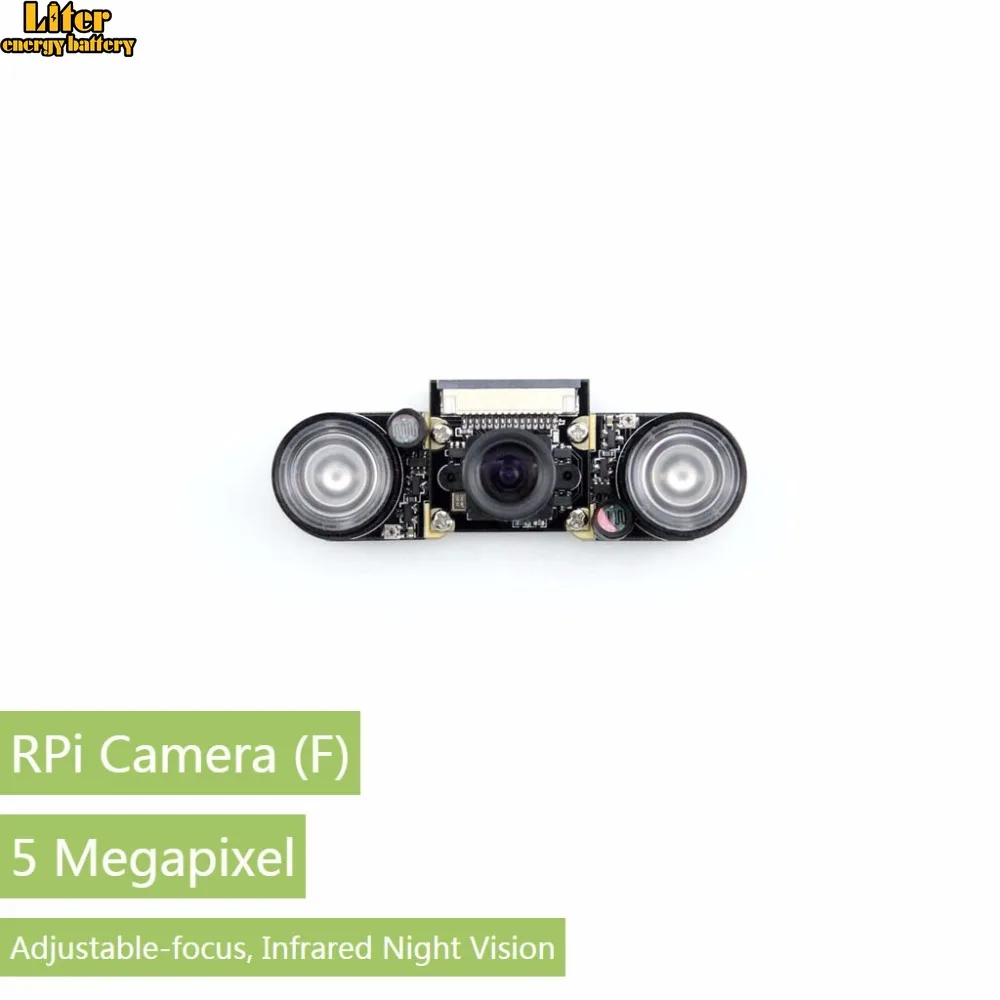

5 шт./лот Waveshare Raspberry Pi Camra для модели A +/B +/2 B/3 B модуль камеры ночного видения Мп OV5647
7 053,24 руб.

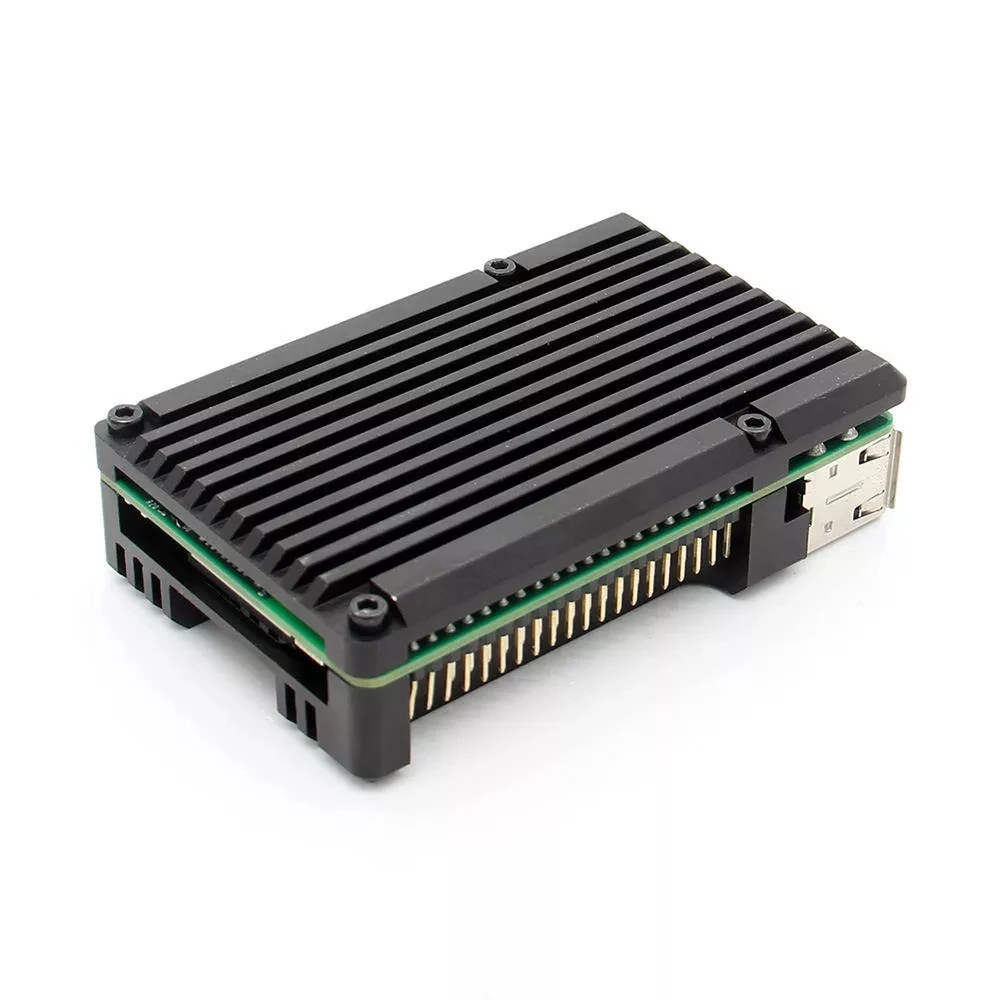

Чехол из алюминиевого сплава с ЧПУ кожух охлаждающий вентилятор радиатор для
863,91 - 1 008,15 руб.
Waveshare Development Kit Store
Магазина Waveshare Development Kit Store работает с 23.11.2012. его рейтинг составлет 97.03 баллов из 100. В избранное добавили 4826 покупателя. Средний рейтинг торваров продавца 4.9 в продаже представленно 1719 наименований товаров, успешно доставлено 4803 заказов. 874 покупателей оставили отзывы о продавце.
Характеристики
QFP144 lq144 fp144 STM32F10xZ STM32L1xxZ STM32F2xxZ STM32F4xxZ Yamaichi IC тестовый адаптер с шагом 0 5 мм|pitch|pitch adapter
История изменения цены
*Текущая стоимость 7 446,48 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-21-2026 | 8861.60 руб. | 9304.32 руб. | 9082.5 руб. |
| Feb-21-2026 | 8786.18 руб. | 9225.4 руб. | 9005.5 руб. |
| Jan-21-2026 | 7372.27 руб. | 7741.50 руб. | 7556.5 руб. |
| Dec-21-2025 | 8637.72 руб. | 9069.37 руб. | 8853 руб. |
| Nov-21-2025 | 7520.35 руб. | 7896.10 руб. | 7708 руб. |
| Oct-21-2025 | 8488.93 руб. | 8912.88 руб. | 8700 руб. |
| Sep-21-2025 | 8414.27 руб. | 8835.2 руб. | 8624.5 руб. |
| Aug-21-2025 | 8340.83 руб. | 8757.81 руб. | 8548.5 руб. |
| Jul-21-2025 | 8265.86 руб. | 8678.26 руб. | 8471.5 руб. |
Описание товара

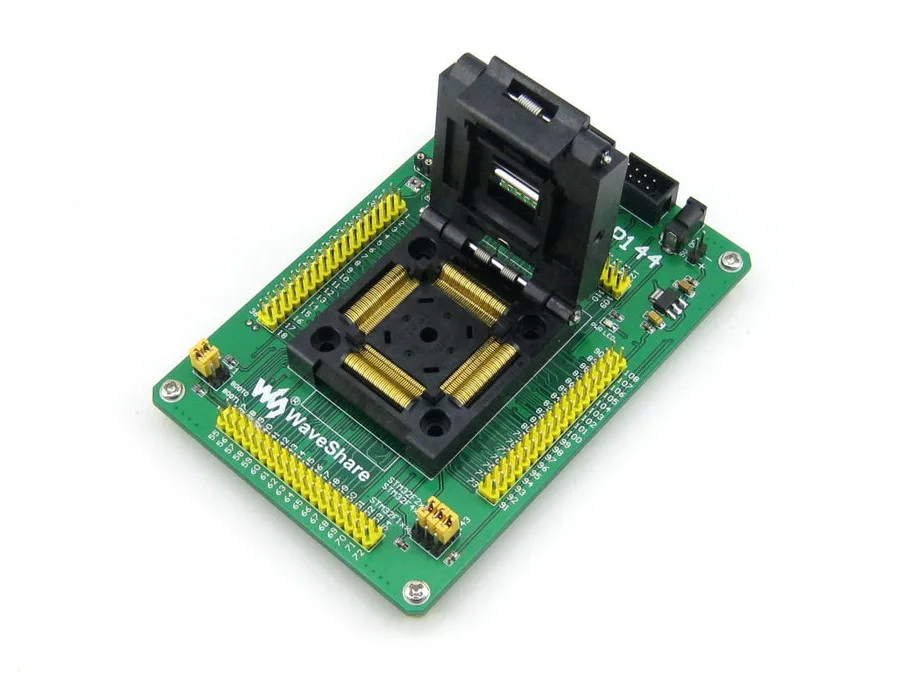

Yamaichi IC Тесты & burn-в сокете с простым Советом, специально разработан для STM32 микроконтроллер в QFP144 (0,5 мм шаг) посылка
Особенности
- 20-контактный разъем JTAG/SWD порт и/или 4-контактный USART1 интерфейс для программирования/тестирования
- Внешний Кристалл может быть подключен через бортовой разъем для системы часов
- Бортовой 32,768 K кристаллический осциллятор
- Два светодиодный индикатора для тестирования, которые подключаются к контактам ввода/вывода через перемычки
- Все контакты MCU доступны на разъемах расширения
- Штыревой разъём шаг: 2,54 мм (100mil)
Поддерживаемые устройства
STM32 микроконтроллер в QFP144 (0,5 мм шаг) посылка с совместимыми pinouts:
- STM32F10xZ серии (STM32F103ZE, STM32F100ZC и т. Д.)
- STM32L1xxZ серии (STM32L151ZC, STM32L151ZD и т. Д.)
- Серия STM32F2xxZ (STM32F207ZG, STM32F215ZG и т. Д.)
- STM32F4xxZ серии (STM32F407ZG, STM32F415ZG и т. Д.)
Конфиг бортовой"Выбор устройства джемперы"Согласно запрограммированию устройства.

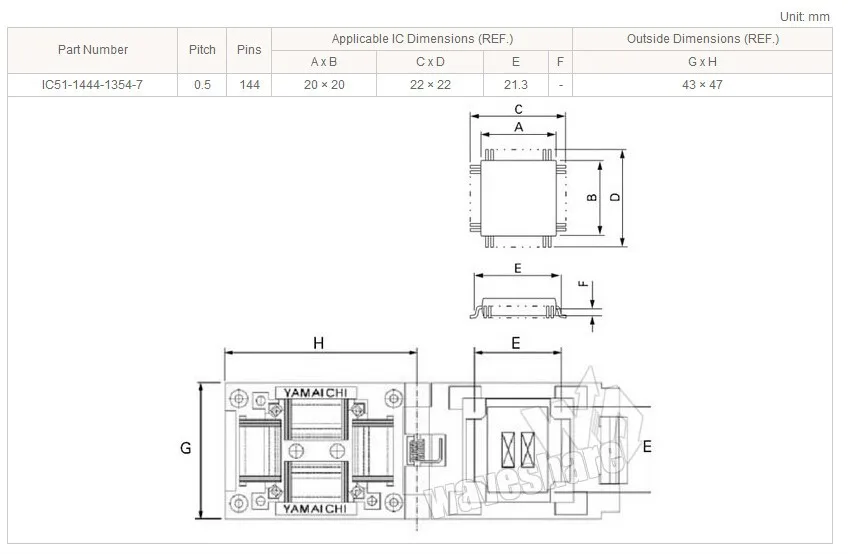

Контур и размеры

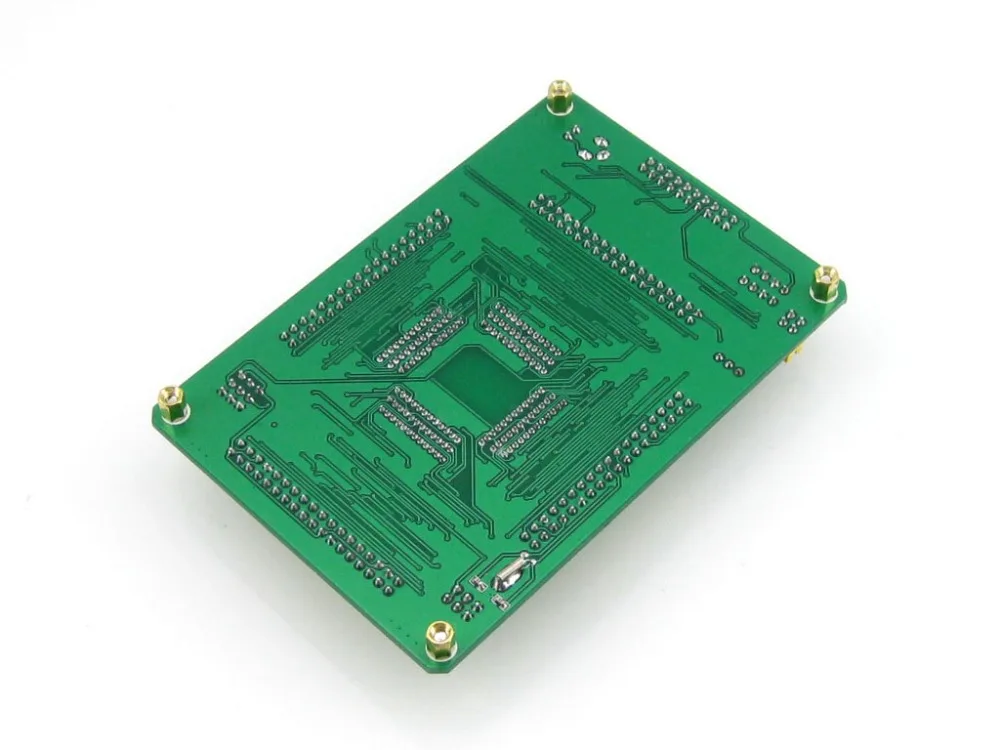

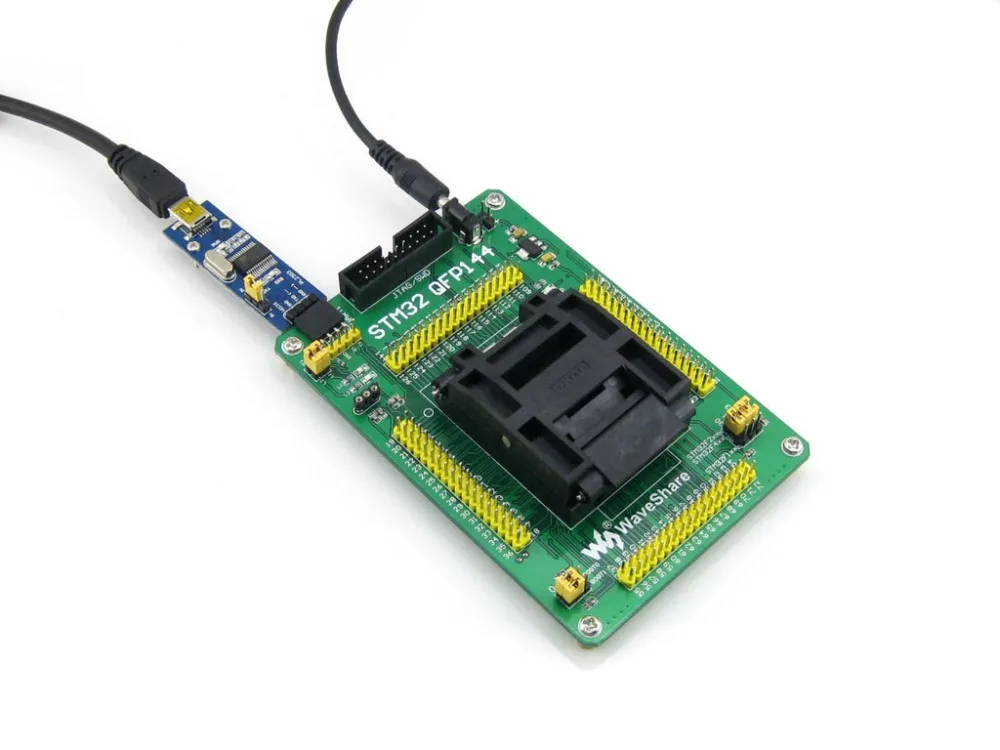

Фото

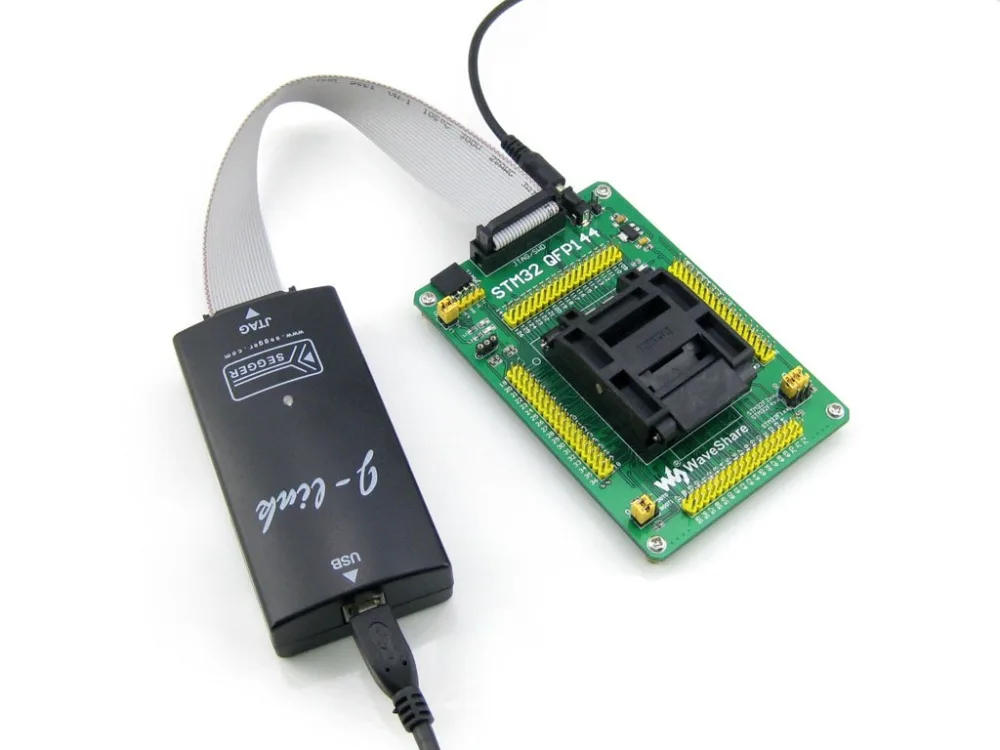

- JTAG/SWD порт
- Для программирования/отладки/тестирования
- Совместим с ST-LINK / J-LINK / ULINK2 / STX-RLINK
- USART1 порт
- Поддерживает отладку ISP и/или последовательного порта
- Светодиодный индикаторы
- Для быстрого тестирования
- Штырьковые разъемы, подключенные к MCU pins
- Четко обозначены бортовыми отметками
- Легкий для тестирования и дальнейшего расширения
- Режим загрузки конфигурации
- Настройка BOOT0 и BOOT1 через джемперы
- 3,3 V Встроенный регулятор
- AMS1117-3.3
- 5V вход питания
- Разъем постоянного тока или 2-штыревой разъём
- Внешний Кристалл гнездо
- Вставьте Кристалл в отверстия с двух сторон, оставьте одно среднее отверстие
- Мощность индикатор
- Выбор устройства джемперы
- Короткие верхние заголовки для STM32F2xx / STM32F4xx
- Короткие Нижние заголовки для STM32F1xx / STM32L1xx
- Светодиодный джемперы
- Короткие перемычки для подключения светодиодов к MCU I/O pins для тестирования
- Откройте перемычки для отключения
- 32,768 K кристалл (на нижней стороне)
- Для внутреннего RTC с калибровкой
JTAG/SWD разъем макет
В STM32-QFP144 есть JTAG/SWD заголовки для подключения программиста. Схема подключения показана на рис. 1 ниже.
Рисунок 1).JTAG/SWD разъем макет
Режим загрузки конфигурации
В зависимости от конфигурации использованного штифта флэш-память, системная память или SRAM выбирается в качестве загрузочного пространства, как показано в таблице 1 ниже.
Посылка содержит
- STM32-QFP144 × 1 шт.
- Кабель питания USB × 1
