Open16F877A упаковка B для PIC16F включая макетную плату PIC16F877A LCD AD клавиатура USB плата FIFO

Open16F877A упаковка B для PIC16F включая макетную плату PIC16F877A LCD AD клавиатура USB плата FIFO

Макетная плата PIC предназначена для серии PIC16F, имеет MCU PIC16F877A и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

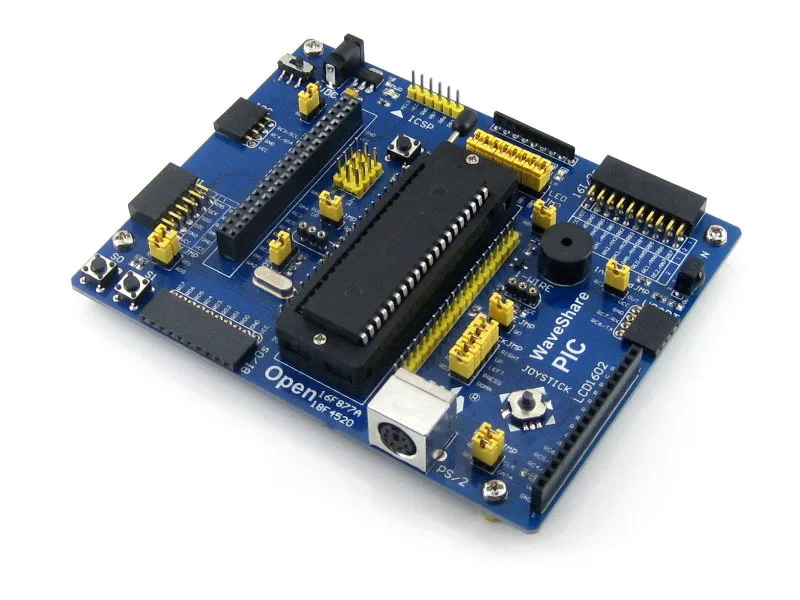

Open16F877AЭто макетная плата PIC, которая оснащена устройством PIC16F877A в качестве микроконтроллера. Он поддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульный и открытый дизайн делает его идеальным для начала разработки приложений с микроконтроллером PIC.

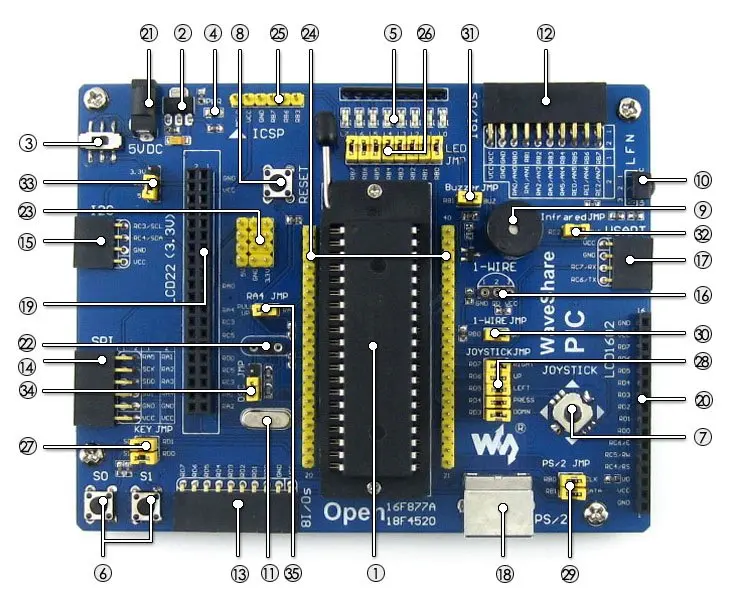

Что на борту

1.PIC16F877A-I/П:Высокая производительность PIC MCU, который характеристики:
*Ядро:PIC 8-bit RISC;
*Рабочая частота:Макс 20 МГц;

*Рабочее напряжение:2-5,5 В

* Упаковка:DIP40;

*I/Os:33;

*Воспоминания:14кб вспышка, 368B RAM, 256B EEPROM

*Коммуникационные интерфейсы:1 x MSSP (SPI/I2C), 1 x A/E/UART, 2 x PWM, 8 x ADC;

*Отладка/программирование:Интерфейс ICSP
2.AMS1117-3.3:3,3 В регулятор напряжения;

3.Выключатель питания;

4.Индикатор питания;

5.Светодиоды:Удобно для указания состояния ввода/вывода или отладки программы;

6.Ключи пользователя:Для тестирования ввода/вывода и/или управления программой;

7.Джойстик:Пять позиций;

8.Кнопка сброса;

9.Звуковой сигнал;

10.Инфракрасный приемник;

11.4 м кристаллический осциллятор;

12.16 I/Os интерфейс | 8-битный AD интерфейс

   * Для подключения аксессуаров плат, которые используют управление I/O, таких как FT245 USB FIFO, 8 SEG LED и т. Д.

* Также 8-битный интерфейс AD используется для тестирования рекламы

13.8 Интерфейс I/Os:Для подключения комплектующих досок, использующих управление I/O, таких как 8 кнопочных кнопок, двигатель и т. Д.

14. Интерфейс SPI:Для подключения периферийных устройств SPI, таких как DataFlash (AT45DBxx), sd-карта, MP3 и т. д.

15. I2C интерфейс: Для подключения периферийных устройств I2C, таких как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. д.

16. 1-проводной интерфейс:Для подключения 1-проводных устройств (К-92 упаковке), таких как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.

17. Интерфейс UART:Для подключения периферийных устройств UART, таких как RS232, RS485, USB к UART и т. д.

18.PS/2 интерфейс:Для подключения клавиатуры PS/2 и/или мыши

19. Графический многоцветный ЖК-интерфейс:Для подключения 2,2-дюймового многоцветного сенсорного ЖК-экрана, который использует управление SPI

20.Персональный ЖК-интерфейс: Для подключения ЖК-дисплея типа LCD1602 (Синяя подсветка 3,3 В)

21.5 В DC jack;

22.Изготовленная на заказ кристаллическая розетка;

23.VCC Мощность вход/выход: Обычно используется для выхода источника питания и/или общей площадки с другой прикладной платой;

24.MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения;

25.Интерфейс ICSP:Для отладки/программирования

26.Перемычка светодиодов;

27.Перемычка для ключей пользователя;

28.Перемычка джойстика;

29.PS/2 джемпер;

30.Перемычка с 1 проводом;

31.Джемпер зуммера;

32.ИК-джемпер

33.Джемпер VCC

34. Джемпер с кристаллами

35.Выдвижной джемпер RA4

Для перемычки 26-32:

* Короткий Джемпер для подключения к I/Os, который используется в коде примера;
* Откройте перемычку для подключения к другим пользовательским контактам через перемычки.

Фотографии


(Простое расширение, вы можете добавить дополнительные доски, как вам нравится!)
Примечание: Open16F877A не интегрирует функцию отладки, требуется отладчик.

Интерфейс ICSP

На рисунке, приведенной ниже, показаны криоуты заголовка интерфейса ICSP


Ресурсы для развития

Руководство пользователя CD включает следующие ресурсы разработки:
1. Соответствующее программное обеспечение (MPLAB и т. д.);

2. Демонстрационный код (примеры в C)

3. Схема (PDF);

4. Документы по разработке изображений (спецификации и т. Д.);

Open16F877A пакет B содержит

Стандартная упаковка

1. Open16F877A макетная плата x 1
2. PIC16F877A x 1
3. 4-контактный провод x 2
4. 2-контактный провод x 2
5. Кабель питания USB x 1

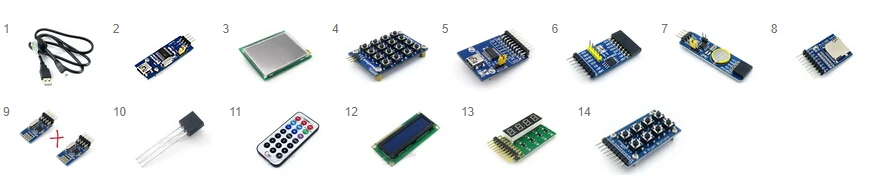

Комплект аксессуаров для досок

1. Usb-разъем типа A для мини-кабеля типа B x 1
2. PL2303 USB UART Board (mini) x 1

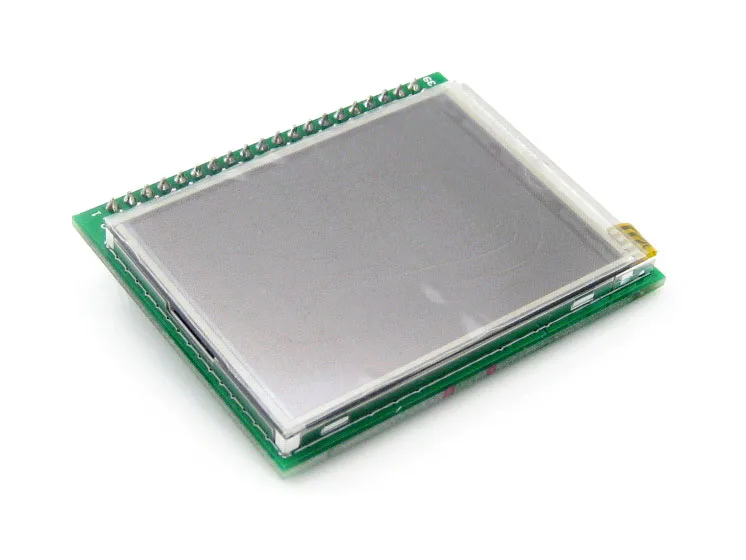

3. 2,2 дюймов 320x240 сенсорный ЖК (A) x 1

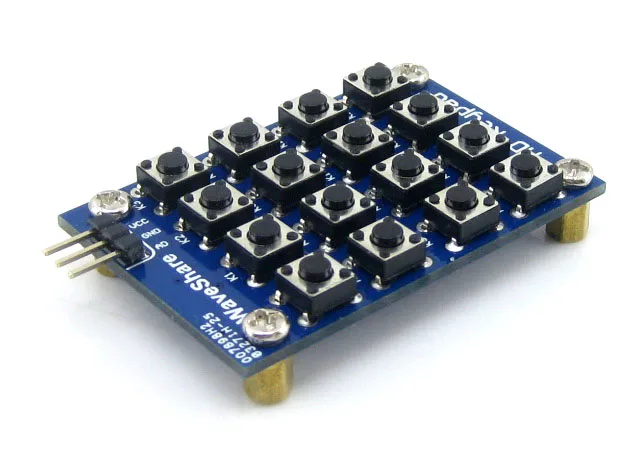

4. AD клавиатура (для тестирования встроенного ADC) x 1
5. FT245 USB плата FIFO (mini) (16 I/Os) x 1
6. AT45DBXX DataFlash Board (SPI) x 1
7. PCF8563 RTC плата (I2C) x 1
8. Плата для хранения Micro SD (SDIO/SPI) x 1
9. NRF24L01 RF плата (B) (SPI) 2 шт. x 1
10. DS18B20 (один провод) x 1
11. Инфракрасный пульт дистанционного управления (IR) x 1

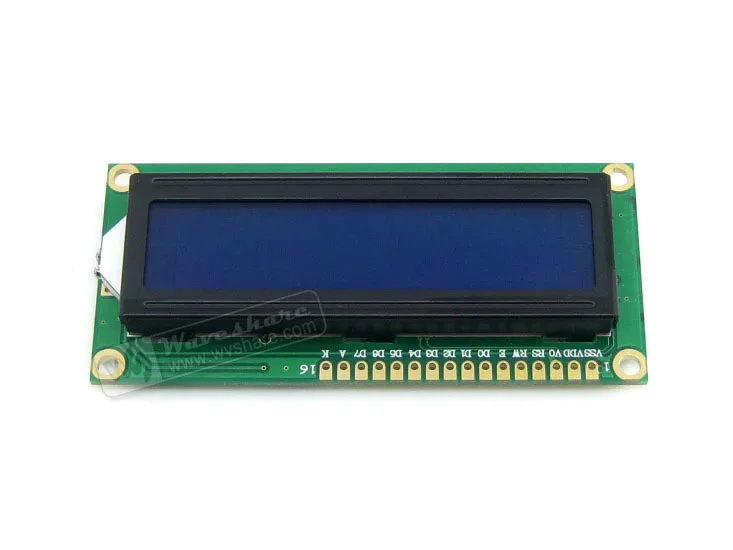

12. LCD1602 (3,3 В Синяя подсветка) (параллельно) x 1

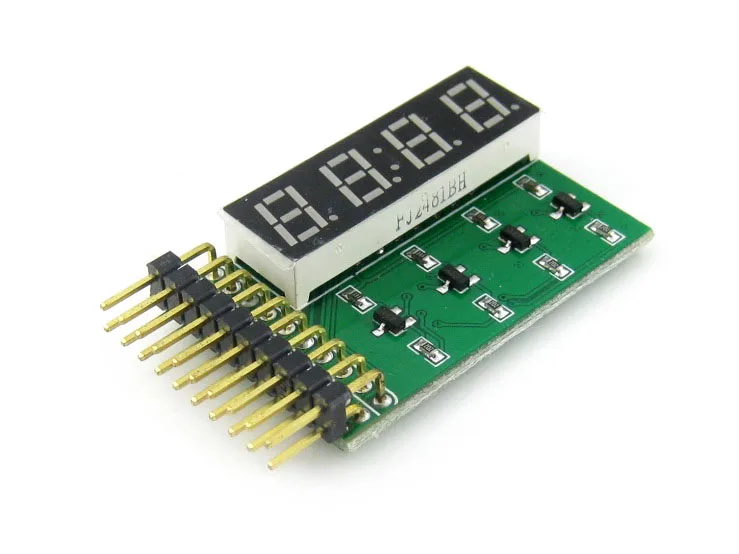

13. Светодиодная панель 8 шт. (16 I/Os) x 1
14. 8 кнопочных кнопок (8 I/Os) x 1
