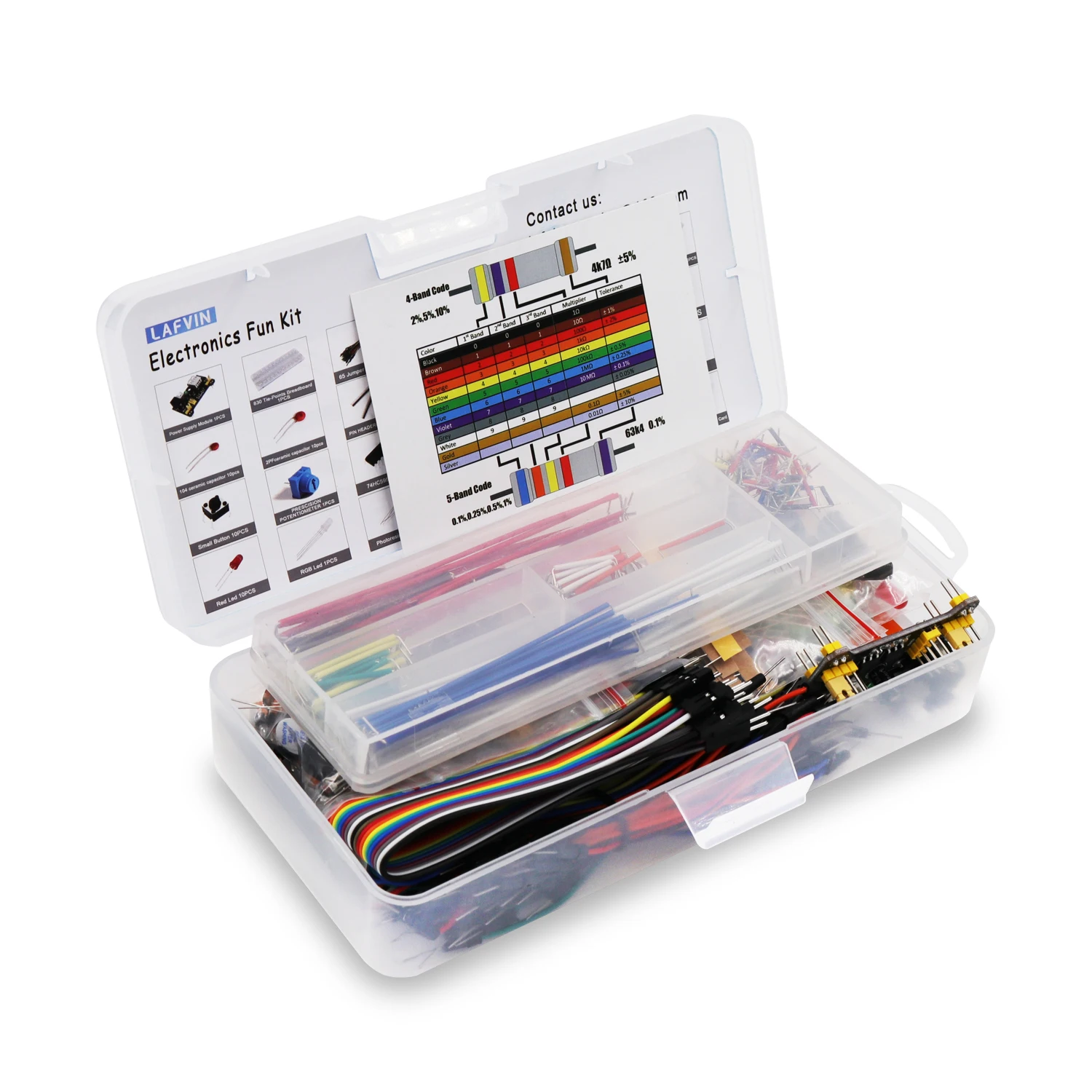

Модуль питания для электроники джампер макетная плата 830 стартовый комплект
1 117,23 руб.
Новое поступление

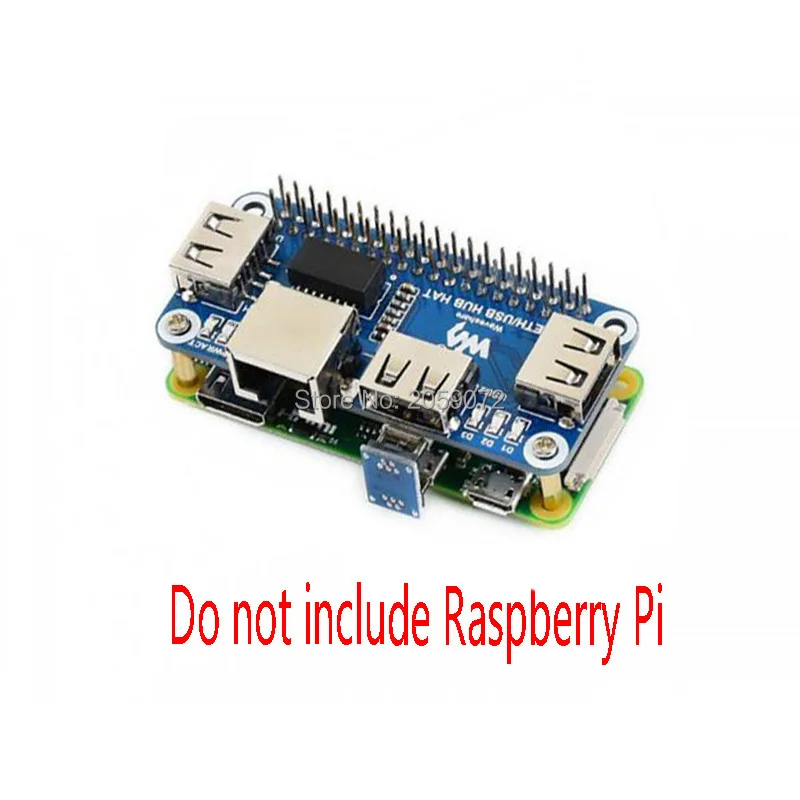

Raspberry pi zero W WH Ethernet J45 usb хаб HAT|Демонстрационные стенды| |
1 062,08 руб.
Enplas IC тестирование и сгорание розетки для TSOP48 шаг посылка: 0 5 мм Ширина: 18 4 разъем
1 559,20 руб.

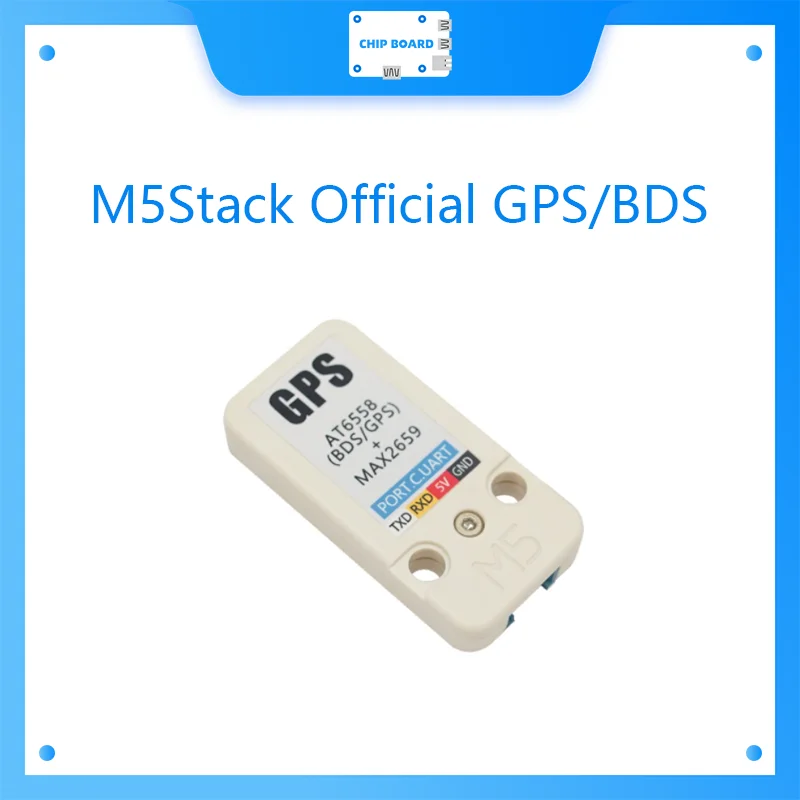

Официальная плата мини блока M5Stack GPS/BDS AT6558 + MAX2659 с интерфейсом UART M5GO/M5Stack FIRE ESP32
1 635,97 руб.

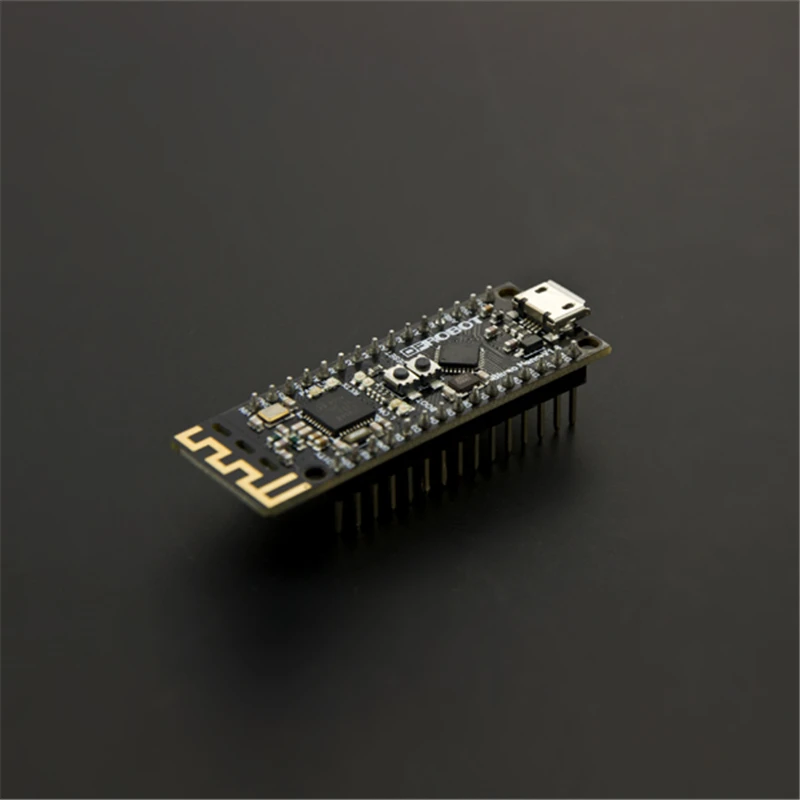

AiSpark bluo Nano An Arduino с Bluetooth 4 0|Демонстрационные стенды| |
1 987,02 руб.

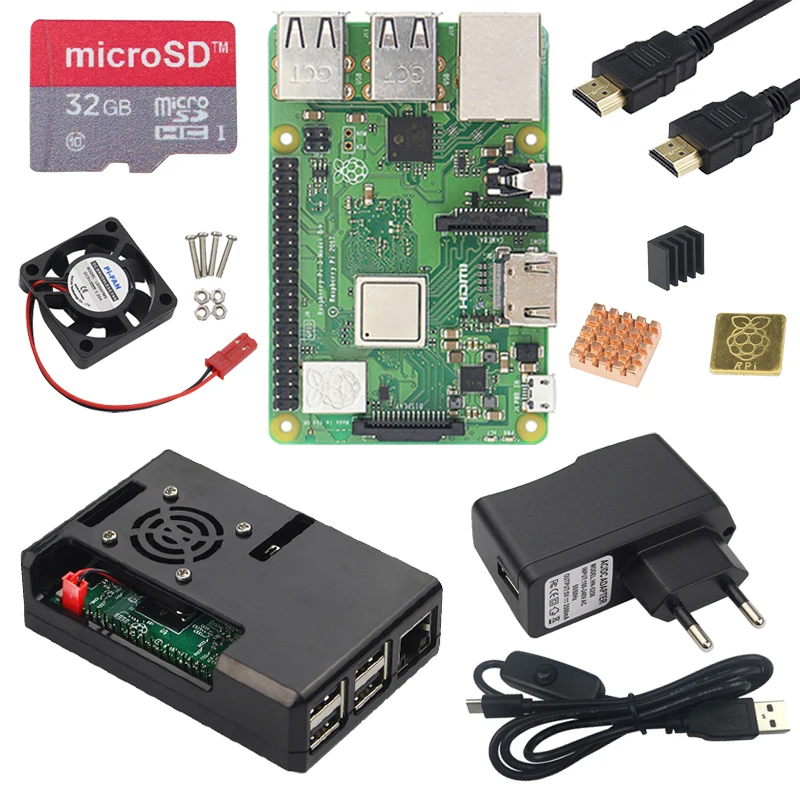

Оригинальный UK Raspberry Pi 3 Model B + плата с WiFi и Bluetooth чехол ABS адаптер питания радиатор
4 296,01 руб.
Складная консоль Kittenbot Meowbit программируемые портативные игровые консоли для
2 539,30 руб.
Прозрачный/прозрачный акриловый чехол Waveshare (тип А) для Jetson набор нано
686,44 руб.
Waveshare Development Kit Store
Магазина Waveshare Development Kit Store работает с 23.11.2012. его рейтинг составлет 97.03 баллов из 100. В избранное добавили 4826 покупателя. Средний рейтинг торваров продавца 4.9 в продаже представленно 1719 наименований товаров, успешно доставлено 4803 заказов. 874 покупателей оставили отзывы о продавце.
Характеристики
Waveshare OpenEPM1270 посылка A # Altera MAX II CPLD EPM1270 макетная плата Комплект расширения + 6
История изменения цены
*Текущая стоимость 4 173,03 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-20-2026 | 5300.16 руб. | 5406.92 руб. | 5353 руб. |
| Jan-20-2026 | 4298.58 руб. | 4384.44 руб. | 4341 руб. |
| Dec-20-2025 | 5216.22 руб. | 5320.64 руб. | 5268 руб. |
| Nov-20-2025 | 5175.5 руб. | 5279.9 руб. | 5227 руб. |
| Oct-20-2025 | 4131.92 руб. | 4214.42 руб. | 4172.5 руб. |
| Sep-20-2025 | 5091.55 руб. | 5193.37 руб. | 5142 руб. |
| Aug-20-2025 | 5049.97 руб. | 5150.63 руб. | 5099.5 руб. |
| Jul-20-2025 | 5008.14 руб. | 5108.34 руб. | 5058 руб. |
Описание товара
Плата разработки CPLD предназначена для серии ALTERA MAX II, имеет встроенную EPM1270 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.
Обзор
OpenEPM1270-это плата разработки CPLD, которая оснащена устройством EPM1270 на борту. Он поддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами серии ALTERA MAX II CPLD.

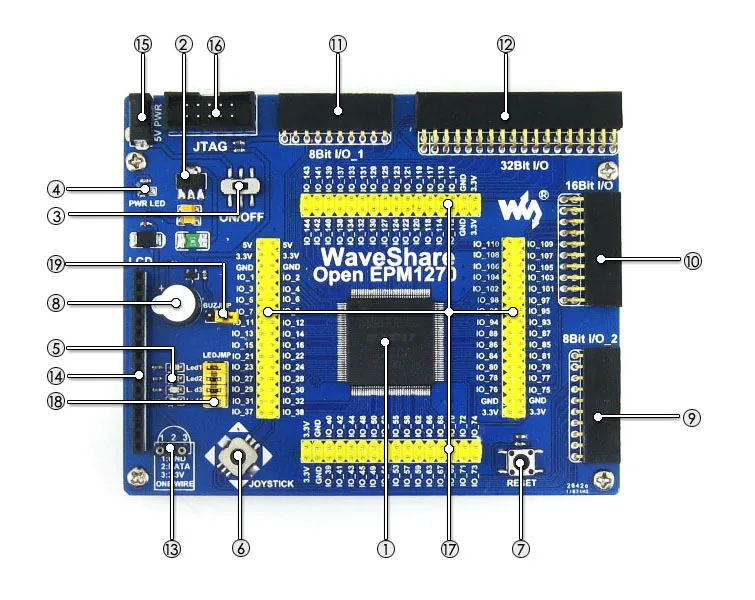

Что на борту
-
EPM1270:Встроенное CPLD устройство, которое имеет характеристики:
- Рабочая частота:50 МГц
- Операционной Напряжение:1,5-3,3 V
- Посылка:QFP144
- I/Os:116
- LEs:1270, эквивалентно 4000 логические элементы
- Отладка/программирование:Джтаг
- AMS1117-3.3:3,3 V регулятор напряжения
- Мощность переключатель
- Мощность индикатор
- Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы
- Джойстик:Пять положений
- Кнопка сброса
- Зуммер
- 8 Интерфейс I/Os:Для подключения комплектующих досок
- 16 I/Os интерфейс:Для подключения комплектующих досок
- 8 Интерфейс I/Os:Для подключения комплектующих досок
- 32 I/Os интерфейс:Для подключения комплектующих досок
Для интерфейса 9-12:Возможно эмулировать интерфейсы как один провод, USART, I2C, SPI, PS/2 и т. Д.
- 1-проводной интерфейс:Для подключения 1-проводной устройств (TO-92 посылка), таких, как, например, датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. д.
- Персональный ЖК-интерфейс:Для подключения ЖК-дисплея, например LCD 1602 (5 В Синяя подсветка) в посылка B
- 5V DC jack
- JTAG интерфейс:Для программирования/отладки
- MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения
- Светодиоды джемпер
- Зуммер джемпер
Для jumper 18-19:
- Короткая перемычка для подключения к I/Os, используемая в коде примера
- Откройте перемычку для подключения к другим пользовательским контактам через перемычки
Фото

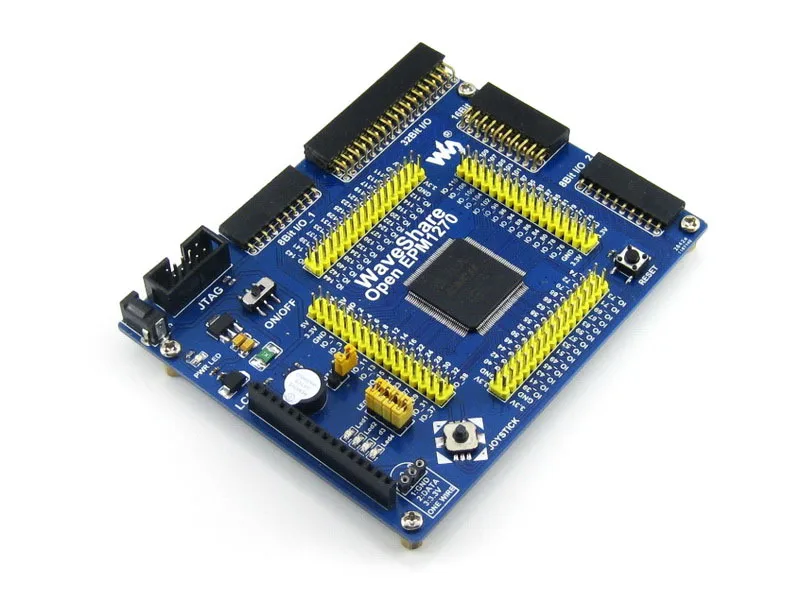

OpenEPM1270 макетная плата

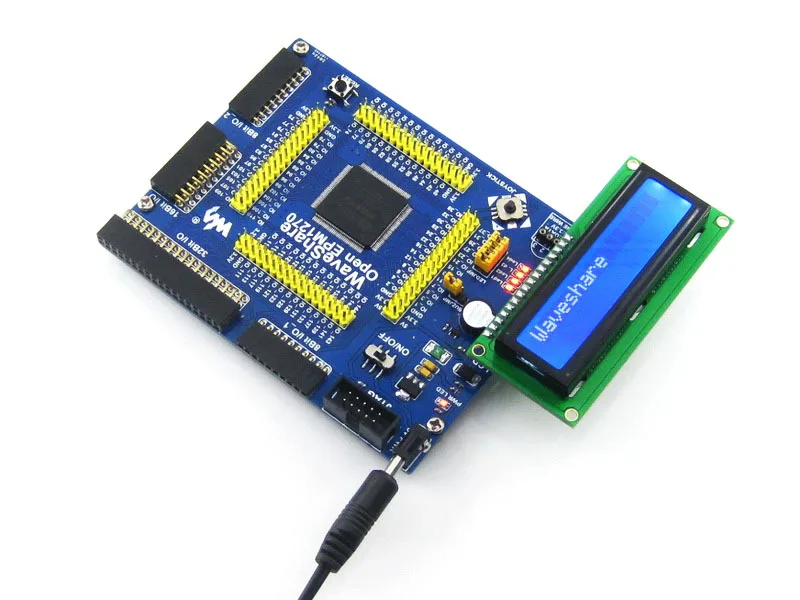

Подключение к LCD1602

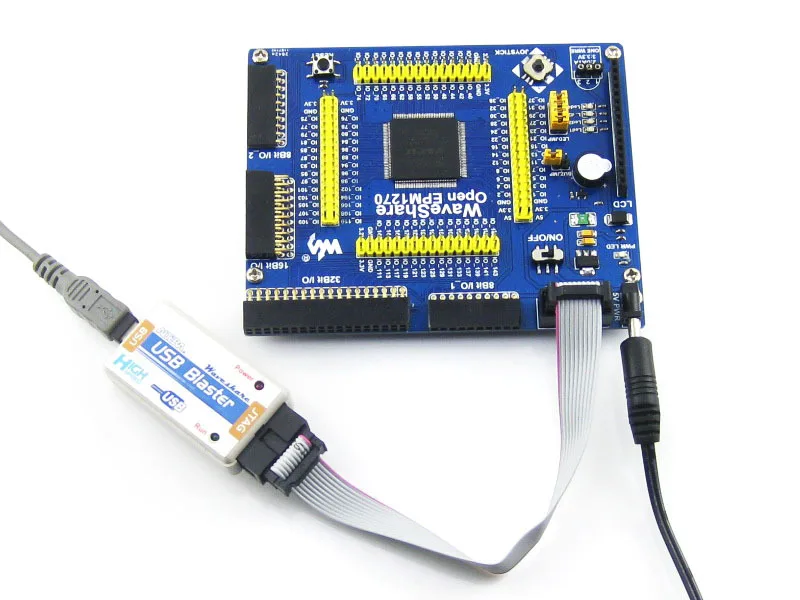

Подключение к USB Blaster
Подключение к различным периферийным устройствам
Подключение к USB UART Board через UART

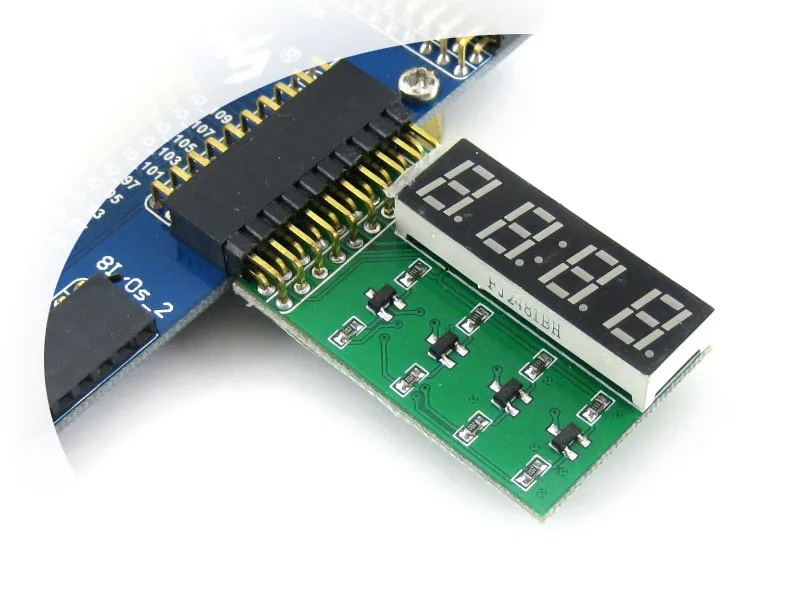

Подключение к 8 SEG светодиодный плате через 16I/Os
8 кнопок на интерфейсе 8 I/Os
Подключение к 5 клавиатуре IO
4x4 клавиатуры на интерфейсе 8 I/Os
Подключение к плата EEPROM через I2C
Подключение к плате VGA PS2
Подключение к любой вспомогательной плате, которая вам нужна
Примечание: OpenEPM1270 не интегрирует любые функции программирования/отладки, требуется программист/отладчик.
Примеры
OpenEPM1270 поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.
| Периферийное устройство | Описание продукта: | Интерфейс | VERILOG | VHDL |
|---|---|---|---|---|
| AT24CXX | EEPROM | I2C | Y | Y |
| FM24CXX | Фрам | I2C | Y | Y |
| DS18B20 | Температура датчик | 1-проводной | Y | Y |
| SP3232 | Последовательной связи | UART | Y | Y |
| SP3485 | Последовательной связи | UART | Y | Y |
| PL2303 | USB UART | UART | Y | Y |
| CY7C68013A | USB устройство | USB | Y | |
| Зуммер | Звуковое устройство | 1I/O (ШИМ) | Y | Y |
| Клавиатура PS/2 | Вход устройства | PS/2 | Y | Y |
| Одной кнопки | Вход устройства | ---- | Y | Y |
| 4x4 клавиатуры | Вход устройства | 8I/Os | Y | Y |
| Джойстик | Вход устройства | 5I/Os | Y | Y |
| Светодиодный | Дисплей устройства | ---- | Y | Y |
| 8 SEG светодиодный | Дисплей устройства | 13I/Os | Y | Y |
| Монитор с видеографической матрицей | Дисплей устройства | VGA | Y | Y |
| Персонаж ЖК-дисплей | Дисплей устройства | 11I/Os | Y | Y |
Интерфейсы отладки/программирования
OpenEPM1270 интегрирует интерфейс JTAG для программирования/отладки.
JTAG названия и описание сигнала
| PIN-код | Название сигнала | Описание продукта: |
|---|---|---|
| -1 шт. | TCK | Часы сигнала |
| 2 | GND | Заземления сигнала |
| 3 | TDO | Данных от устройства |
| 4 | VCC(TRGT) | Цель источника питания |
| 5 | TMS | JTAG state machine control |
| 6 | NC | Без подключения |
| 7 | NC | Без подключения |
| 8 | NC | Без подключения |
| 9 | TDI | Данные устройства |
| 10 | GND | Заземления сигнала |
Джтаг заголовок
Развития ресурсы
- Сопутствующее программное обеспечение (Quaters II и т. Д.)
- Демонстрационный код (Verilog и VHDL)
- Схема (PDF)
- CPLD разработка документов (спецификации и т. Д.)
Вики:Www.wav eshare.com/wiki/OpenEPM1270
Вес:0,278 кг
Посылка содержит
В"Стандартная посылка"И"Комплектующие для досок посылка"Ниже включены.
Стандартный посылка
- OpenEPM1270 макетная плата x 1
- 4-контактный провод х 2
- 2-контактный провод х 2
- Кабель питания USB x 1
2
3
4
Аксессуар Панели посылка
- Кабель USB типа A-Mini-B x 1
- PL2303 USB UART Board (mini) x 1
- LCD1602 (5 В Синяя подсветка) x 1
- AT24CXX плата EEPROM x 1
- DS18B20 x 1
- Плата VGA PS2 x 1
- CY7C68013A USB плата (мини) x 1
2
3
4
5
6
7
