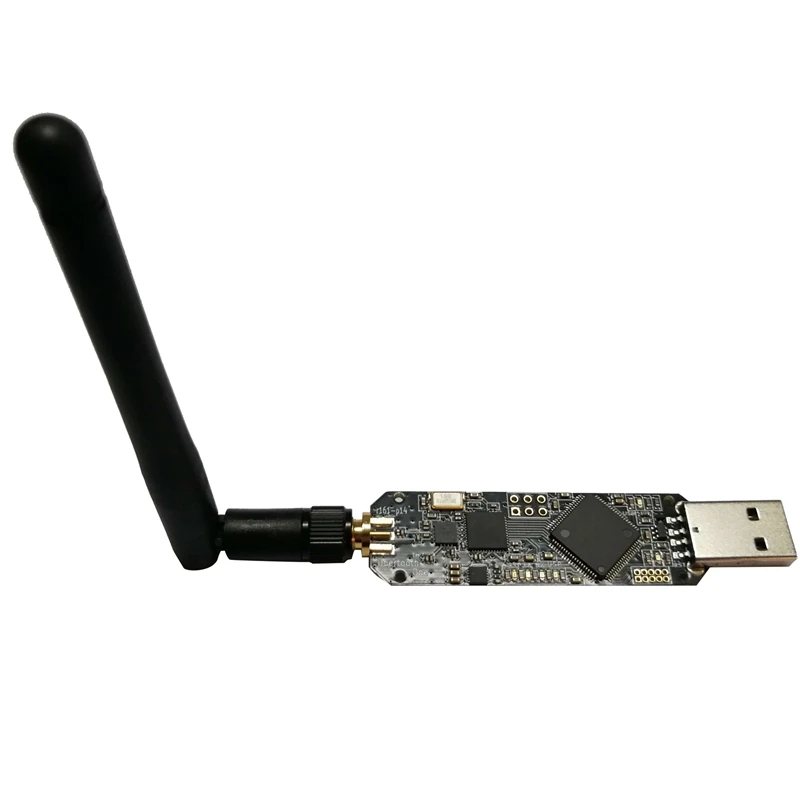

2 4 GHz Беспроводная плата разработки для Ubertooth один модуль испытательный
5 703,17 руб.
Новое поступление
Waveshare Модуль сканера штрихкодов 1D/2D считыватель кодов UART интерфейс
3 411,32 руб.

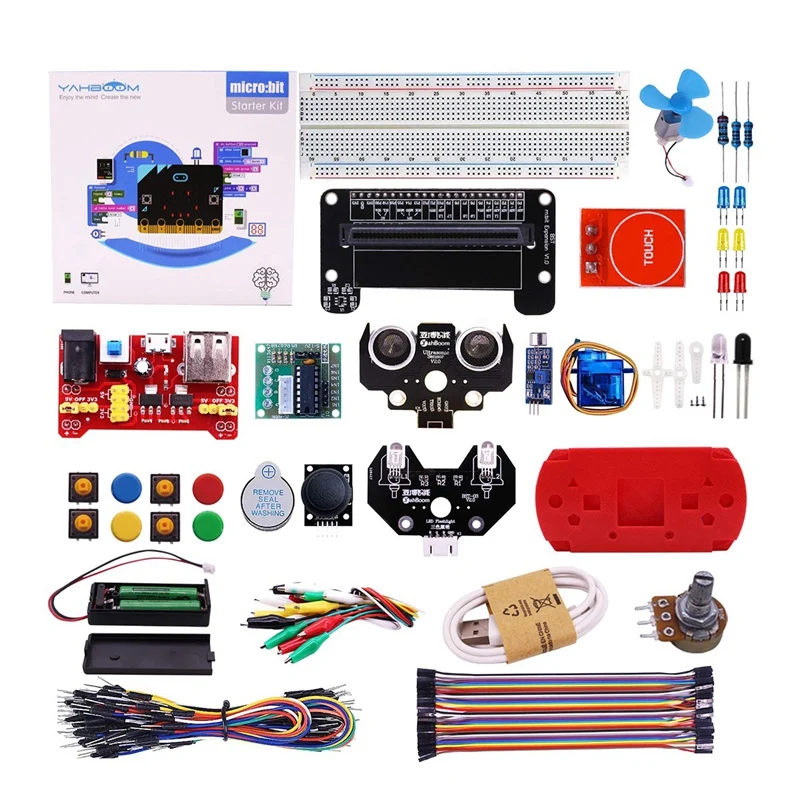

Микро: бит стартовый Обучающий набор для детей Bbc микро битная плата Графический
2 636,19 руб.
Плата Waveshare адаптер XBee USB коммуникационная плата интерфейса UART Board поддерживает
880,96 руб.

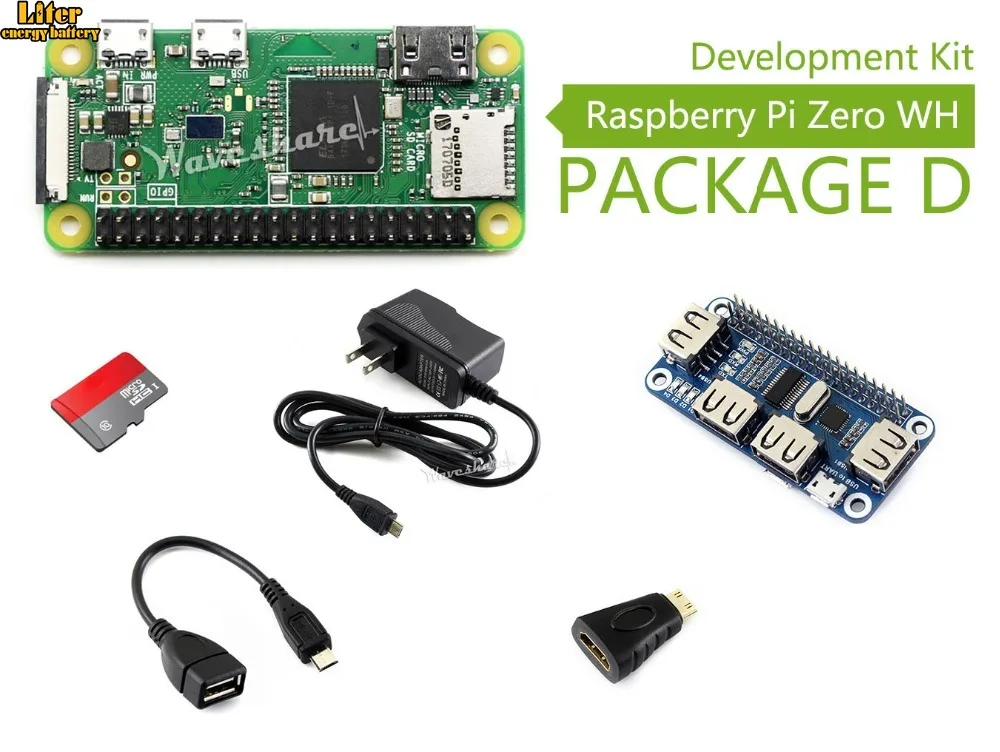

Raspberry Pi Zero WH (встроенный Wi Fi предварительно припаянные головки) тип D Micro SD карта
3 949,43 руб.
Новое поступление Raspberry Pi 4 Model B 8 Гб ОЗУ 2 4G и телефон Wi Fi Bluetooth 5 0 чехол из АБС
8 089,67 руб.

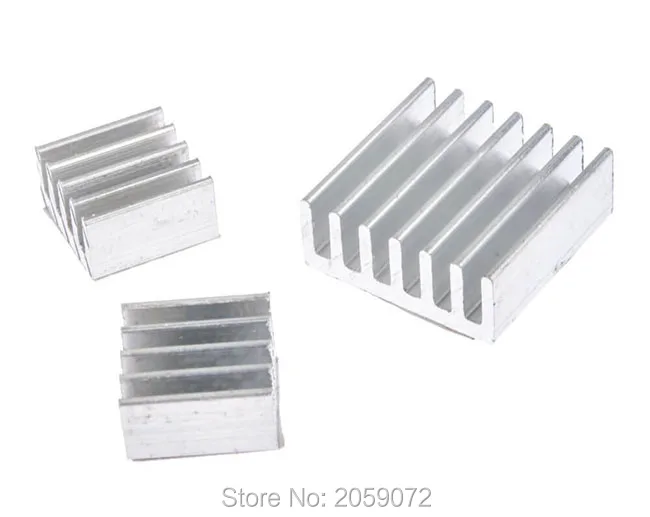

Raspberry Pi комплект радиаторов алюминиевый радиатор| |
49,19 руб.
Waveshare 5 дюймов ЖК дисплей (H) емкостный сенсорный экран Экран 800X480 высокое
4 338,49 руб.
Waveshare Development Kit Store
Магазина Waveshare Development Kit Store работает с 23.11.2012. его рейтинг составлет 97.03 баллов из 100. В избранное добавили 4826 покупателя. Средний рейтинг торваров продавца 4.9 в продаже представленно 1719 наименований товаров, успешно доставлено 4803 заказов. 874 покупателей оставили отзывы о продавце.
Характеристики
Waveshare EX F34x Q48 C8051F макетная плата для микроконтроллеров серии C8051F34x|expander tool|expander
История изменения цены
*Текущая стоимость 1 713,48 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-20-2026 | 2176.57 руб. | 2220.1 руб. | 2198 руб. |
| Jan-20-2026 | 1764.15 руб. | 1799.21 руб. | 1781.5 руб. |
| Dec-20-2025 | 2141.66 руб. | 2184.7 руб. | 2162.5 руб. |
| Nov-20-2025 | 2124.54 руб. | 2166.86 руб. | 2145 руб. |
| Oct-20-2025 | 1696.43 руб. | 1730.90 руб. | 1713 руб. |
| Sep-20-2025 | 2090.0 руб. | 2132.79 руб. | 2111 руб. |
| Aug-20-2025 | 2073.70 руб. | 2114.52 руб. | 2093.5 руб. |
| Jul-20-2025 | 2056.5 руб. | 2097.95 руб. | 2076.5 руб. |
Описание товара
Макетная плата предназначена для микроконтроллеров серии C8051F34x
Обзор
Совет по разработкеСерия C8051F34xМикроконтроллеры, такие как C8051F340. Он предназначен для того, чтобы дать дизайнерам Быстрый старт разработке кода на этих устройствах.
Эта плата разработки поставляется сC8051F340Чип в упаковке TQFP48.
Что на борту
-
Мощность
- Питание от мини-usb порта или 5В DC jack, настроено через бортовой переключатель
-
Входные/выходные штыревые разъемы
- Запасной вход питания
- Удобно для обеспечения электропитания к другой плате/устройству при необходимости
-
Встроенные чипы
- C8051F340 (TQFP48), микроконтроллер C8051F
- AMS1117-3.3, бортовой регулятор
-
Интерфейсы
- Интерфейс JTAG/C2 для программирования/отладки
- Мини USB интерфейс
- BUS-A и BUS-B, для подключения к расширительной плате DVK501, легкость изучения/разработки различных периферийных устройств
-
Интерфейс от человека до машины
- Кнопка сброса, используется для сброса системы
- Светодиодный индикатор питания
-
Другие особенности
-
Внешний Кристалл настраиваемый
- Есть перемычка для выбора на доске 12 м кристалла или пользовательских кристаллов, установленных через гнездо
- Перемычка для настройки MCU pins как осцилляторные входы или обычные I/O pins
- Все контакты MCU I/O доступны на Расширительных соединителях для дальнейшего расширения
- Все контакты четко обозначены на печатной плате. Эти отметки предоставляют основную информацию на штифтах
-

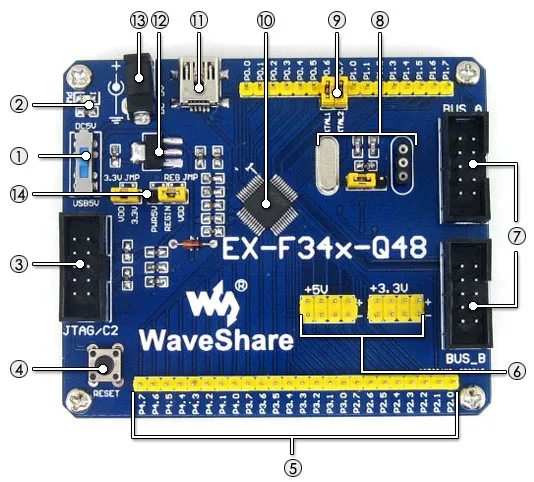

Внешний Кристалл настраиваемый
-
Переключатель ввода питания
- USB или 5 в постоянного тока
- Индикатор питания
-
10-контактный JTAG/C2 порт
- Стандартный интерфейс C2
- Сброс
-
Штырьковые разъемы, подключенные к MCU pins
- Четко обозначено на печатной плате
- Легкий для тестирования и дальнейшего расширения
-
Вход/Выход мощности
- 5 В/3,3 В
- Вход питания (запасной)
- Выходная мощность
-
Порты расширения периферийных устройств
- Для подключения к DVK501
- Приведено определение заголовка
- Легко разрабатывать различные периферийные устройства
-
Конфигурация внешнего кристалла
- Бортовой 12 м кристалл на левой стороне
- Пользовательский Кристальный интерфейс на правой стороне
- Выбранный через джемпер
-
Внешний Кристалл включить перемычку
- Короткий Джемпер для использования с внешними кристаллами
- Откройте перемычку, чтобы установить контакты как обычные контакты ввода/вывода
-
Микроконтроллер
- C8051F340
- TQFP48 упаковка
- Мини-usb порт
-
Бортовой регулятор
- AMS1117-3.3
- 5 V DC jack
-
REG0 включить/отключить перемычку
-
Включен REG0
- Короткий PWR5V и REGIN
- Открыть 3,3 VJMP
-
Отключено REG0
- Короткий REGIN & VDD
- Короткий 3,3 VJMP
-
Включен REG0
Примеры
Примеры, которые поставляются с этой системой разработки, покажут вам, как подключить микроконтроллер C8051F к другим периферийным компонентам или устройствам и как легко разработать ваш прототип устройства. На фотографиях ниже показано, как EX-F34x-Q48 работает с DVK501 и результаты примеры.
Примечание:LCD12864 не входит в цену, пожалуйста, просмотрите наш магазин, чтобы купить его отдельно, если вам нужно. Нажмите на изображение, чтобы увеличить.
Ресурсы для развития
-
Руководство пользователя CD
- CD с программным обеспечением, драйверами и примерами
-
Схема схемы
-
Примеры в C
- На основе силиката IDE и Keil
-
Сопутствующее программное обеспечение
- Силос IDE
- Киль
- Технические характеристики чипа
В комплект входит
-
- EX-F34x-Q48
- Кабель USB type A to Mini-B

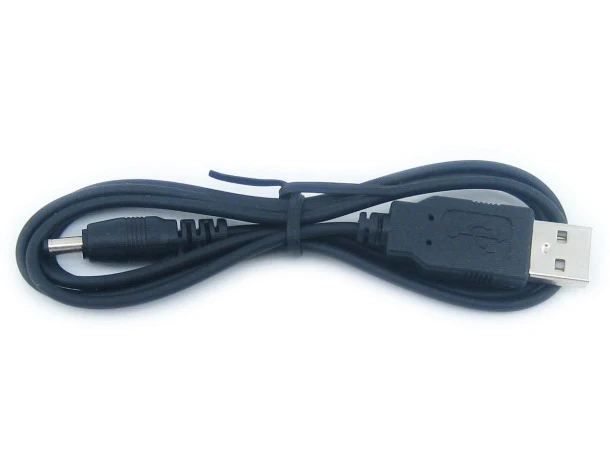

- Кабель питания USB

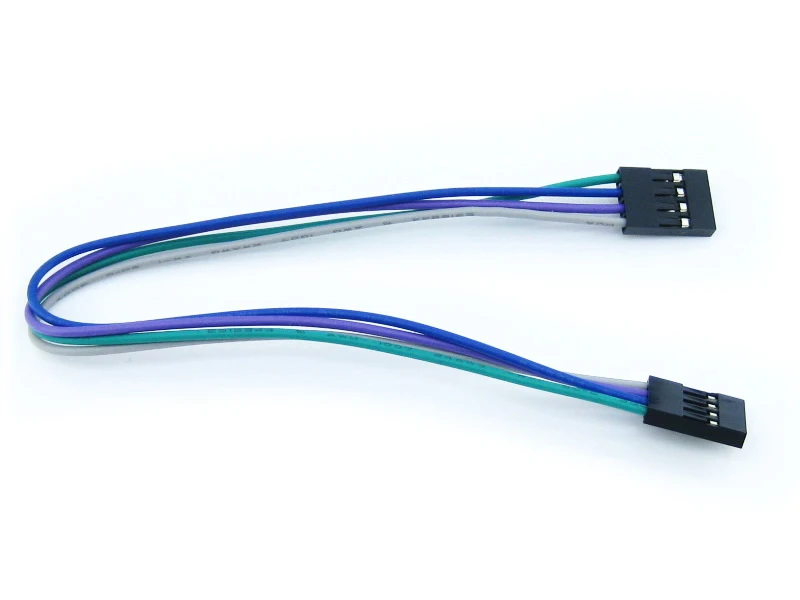

- 4-контактный провод x 2

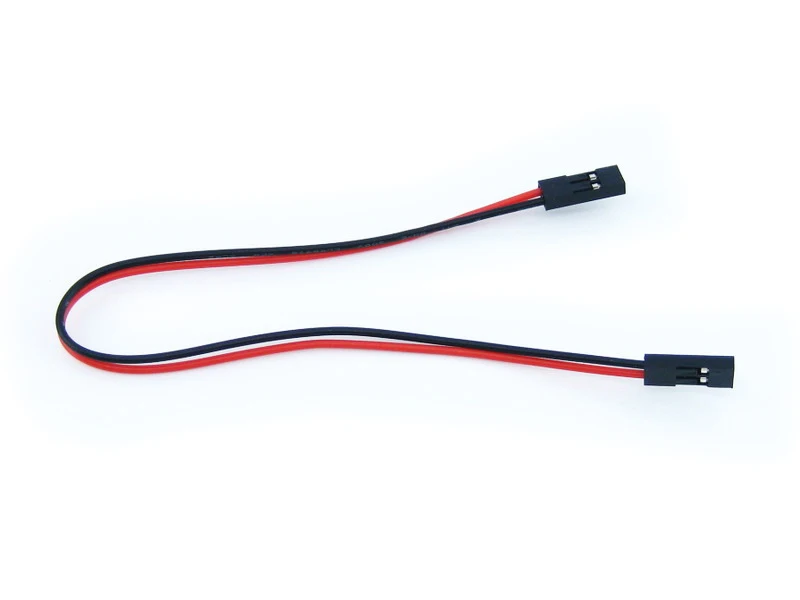

- 2-контактный провод x 2

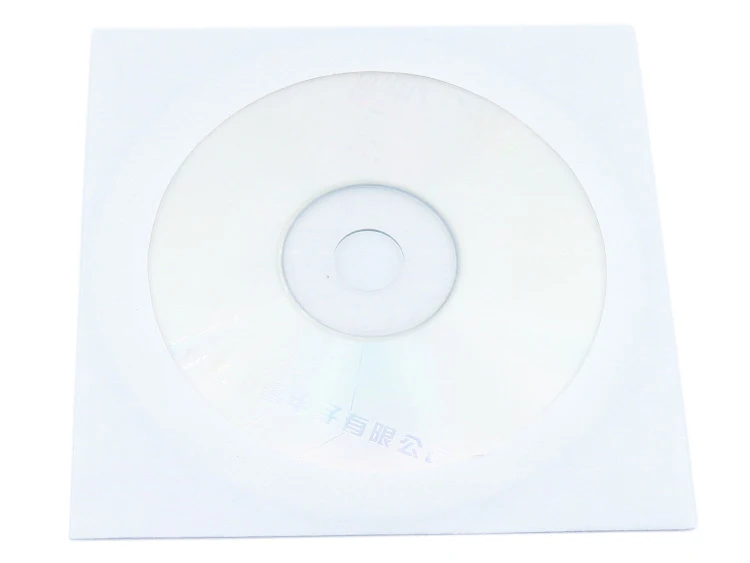

- Руководство пользователя CD
