Макетная плата PIC предназначена для серии PIC18F, имеет MCU PIC18F4520 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

Open18F4520-это макетная плата PIC, которая оснащена устройством PIC18F4520 в качестве микроконтроллера. Он поддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульный и открытый дизайн делает его идеальным для начала разработки приложений с микроконтроллером PIC.

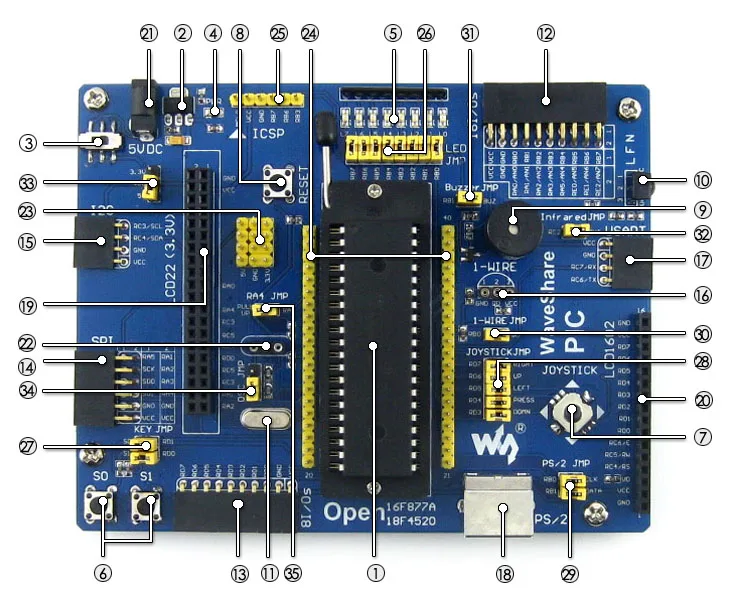

Что на борту

1. PIC18F4520-I/П:Высокая производительность PIC MCU, который характеристики:
   • Ядро:PIC 8-bit RISC
   • Рабочая частота:Макс. 40 МГц
   • Рабочее напряжение:2-5,5 В
   • Упаковка:DIP40
   • I/Os:36
   • Воспоминания:32кб Flash, 1536B RAM, 256B EEPROM
   • Коммуникационные интерфейсы:1 x MSSP(SPI/I2C), 1 x A/E/UART, 2 x PWM, 8 x ADC
   • Отладка/программирование:Интерфейс ICSP
2. AMS1117-3.3:3,3 В регулятор напряжения
3. Выключатель питания
4. Индикатор питания
5. Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы
6. Ключи пользователя:Для тестирования ввода/вывода и/или управления программой
7. Джойстик:Пять позиций
8. Кнопка сброса
9. Зуммер
10. Инфракрасный приемник
11. 4 м кристаллический осциллятор
12. 16 I/Os интерфейс | 8-битный AD интерфейс
    • Для подключения аксессуаров плат, которые используют управление I/O, таких как FT245 USB FIFO, 8 SEG LED и т. Д.
    • Также 8-битный интерфейс AD может использоваться для тестирования рекламы
13. 8 Интерфейс I/Os:Для подключения комплектующих досок, использующих управление I/O, таких как 8 кнопочных кнопок, двигатель и т. Д.
14. Интерфейс SPI:Для подключения периферийных устройств SPI, таких как DataFlash (AT45DBxx), sd-карта, MP3 и т. д.
15. I2C интерфейс:Для подключения периферийных устройств I2C, таких как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. д.
16. 1-проводной интерфейс:Для подключения 1-проводных устройств (К-92 упаковке), таких как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
17. Интерфейс UART:Для подключения периферийных устройств UART, таких как RS232, RS485, USB к UART и т. д.
18. PS/2 интерфейс:Для подключения клавиатуры PS/2 и/или мыши
19. Графический многоцветный ЖК-интерфейс:Для подключения 2,2-дюймового многоцветного сенсорного ЖК-экрана, который использует управление SPI
20. Персональный ЖК-интерфейс:Для подключения ЖК-дисплея типа LCD1602 (Синяя подсветка 3,3 В)
21. 5V DC jack
22. Изготовленная на заказ кристаллическая розетка
23. VCC Мощность вход/выход:Обычно используется для выхода источника питания и/или общей площадки с другой прикладной платой
24. MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения
25. Интерфейс ICSP:Для отладки/программирования
26. Перемычка светодиодов
27. Перемычка для ключей пользователя
28. Перемычка для джойстика
29. Джемпер PS/2
30. Перемычка с 1 проводом
31. Перемычка зуммера
32. ИК-джемпер
33. Джемпер VCC
34. Джемпер с кристаллами
35. Выдвижной джемпер RA4

Для перемычки 26-32:

• Короткая перемычка для подключения к I/Os, используемая в коде примера;
• Откройте перемычку для подключения к другим пользовательским контактам через перемычки.

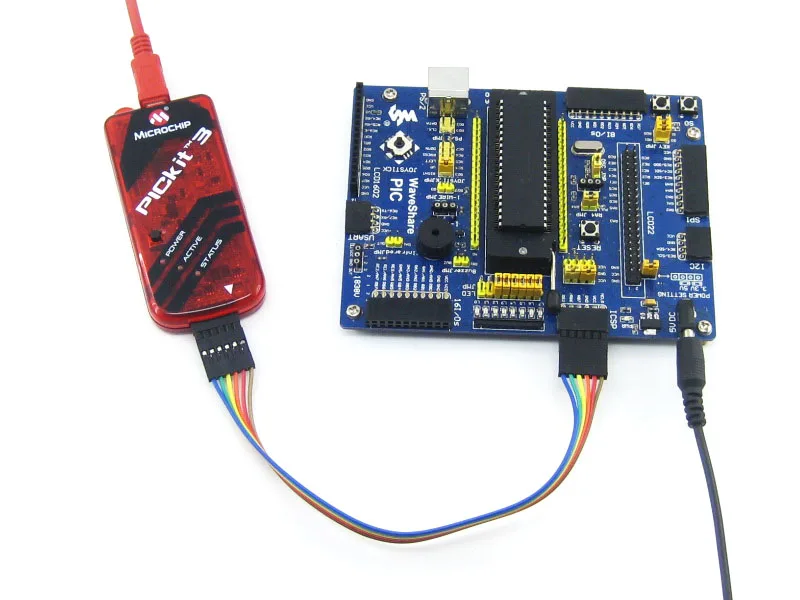

Фотографии

Примечание:
Open18F4520 не интегрирует какую-либо функцию отладки, требуется отладчик.
Дополнительные платы на фото не включены в стандартную упаковку Open18F4520.

Интерфейс ICSP

На рисунке, приведенной ниже, показаны криоуты заголовка интерфейса ICSP

Ресурсы для развития

• Сопутствующее программное обеспечение (MPLAB и т. Д.)
• Демонстрационный код (примеры в C)
• Схема (PDF)
• Документы по разработке изображений (спецификации и т. Д.)

Вики:Www.wav eshare.com/wiki/Open18F4520

В комплект входит

1. Open18F4520 макетная плата x 1

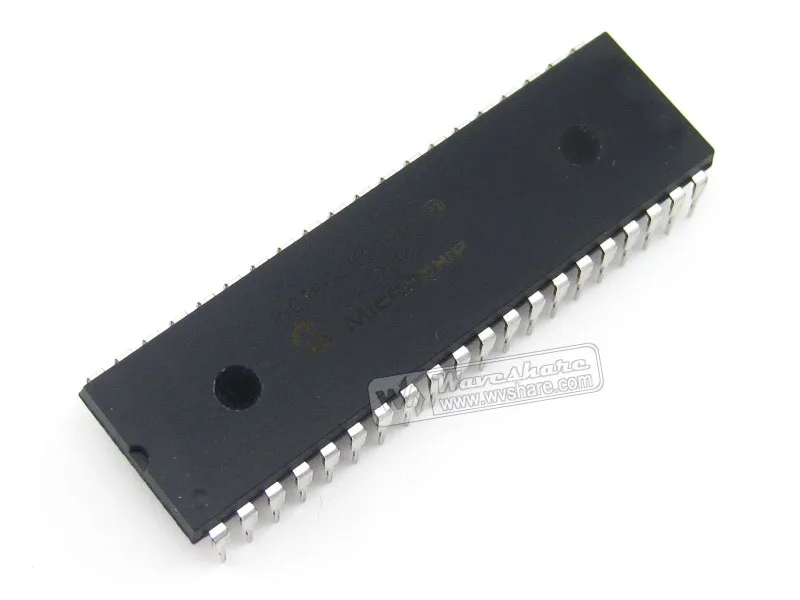

2. PIC18F4520 x 1

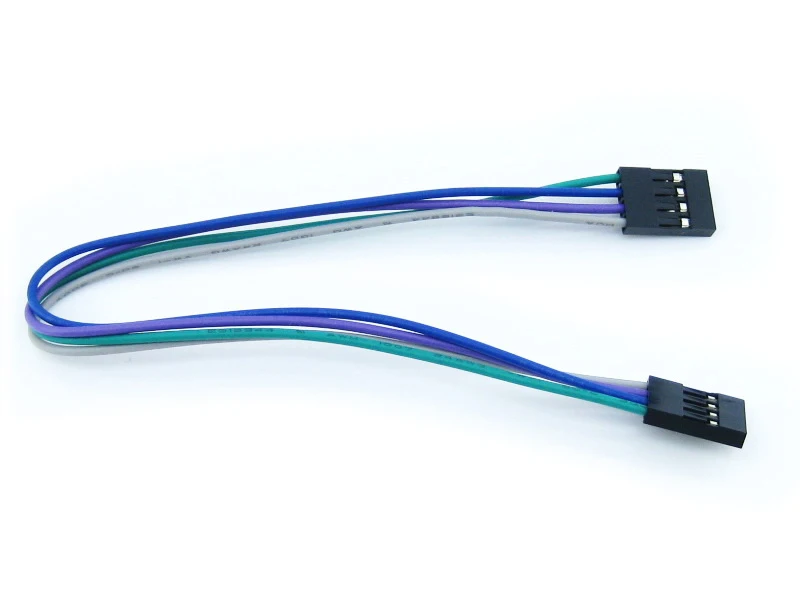

3. 4-контактный провод x 2

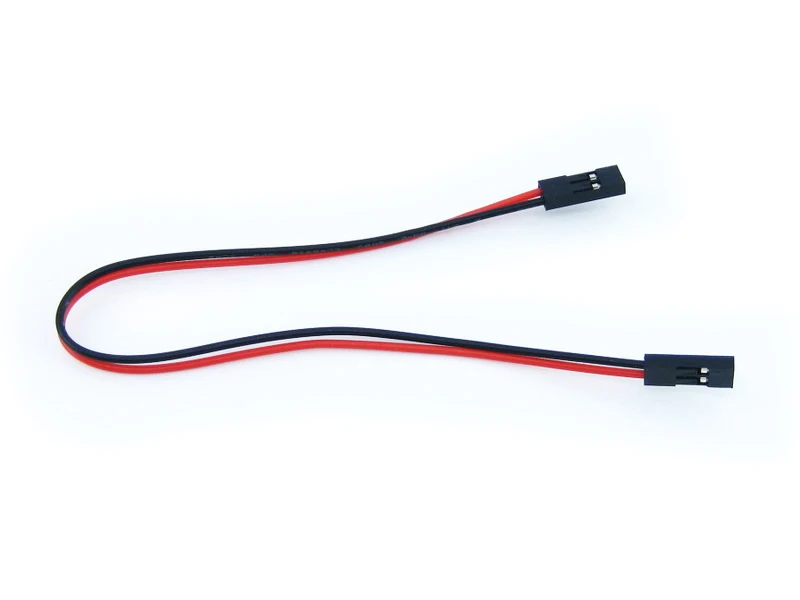

4. 2-контактный провод x 2

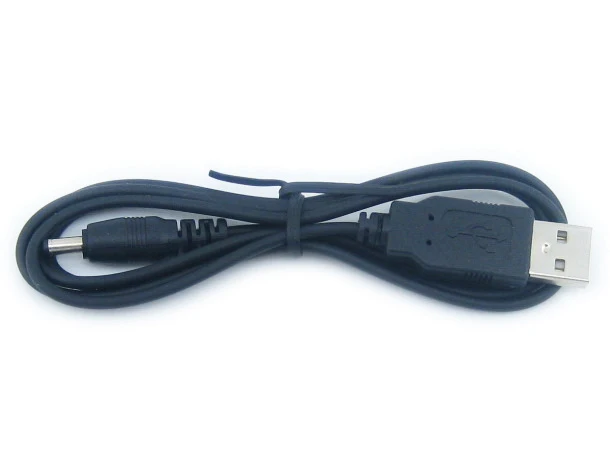

5. Кабель питания USB x 1
