Waveshare OpenEPM1270 Стандартная плата разработки # EPM1270T144C5N EPM1270 Altera MAX II CPLD, набор для оценки различных интерфейсов

Макетная плата CPLD, предназначенная для серии ALTERA MAX II, имеет встроенное EPM1270 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных расширений.

Обзор

OpenEPM1270Это плата разработки CPLD, которая имеет встроенное устройство EPM1270. Он поддерживает расширение с помощью различных дополнительных досок аксессуаров для определенного применения. Модульный и открытый дизайн делает его идеальным для начала разработки приложения с устройствами серии ALTERA MAX II CPLD.

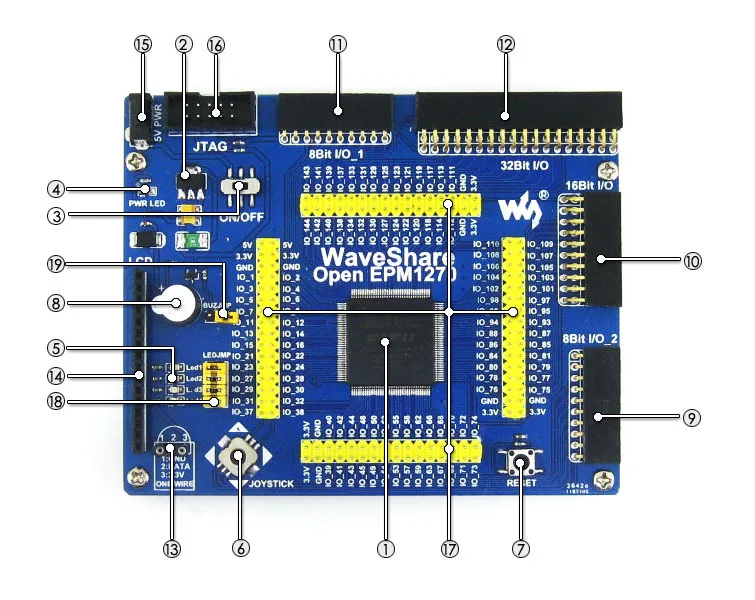

Что на плате



1.EPM1270:Встроенное CPLD устройство, которое оснащено:
*Рабочая частота:50 МГц
*Операционной Напряжение:1,5-3,3 V
*Посылка:QFP144
*I/Os:144
*LEs:1270, эквивалентно 4000 логические элементы
*Исправление/программирование:Джтаг;
2.AMS1117-3.3:3,3 V регулятор напряжения
3.Мощность переключатель
4.Мощность индикатор
5.Светодиоды:Удобно для указания статуса I/O и/или бегущего состояния программы
6.Джойстик:Пять положений
7.Кнопка сброса
8.Зуммер
9.8 Интерфейс I/Os:Для подключения досок аксессуаров
10.16 Интерфейс I/Os:Для подключения досок аксессуаров
11.8 Интерфейс I/Os:Для подключения досок аксессуаров
12.32 I/Os интерфейс:Для подключения досок аксессуаров

Для интерфейса 9-12:Эмулировать интерфейсы можно как один провод, USART, I2C, SPI, PS/2 и т. Д.

13.1-проводной интерфейс:Для подключения 1-проводной устройств (TO-92 посылка), таких, как, например, датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. д.

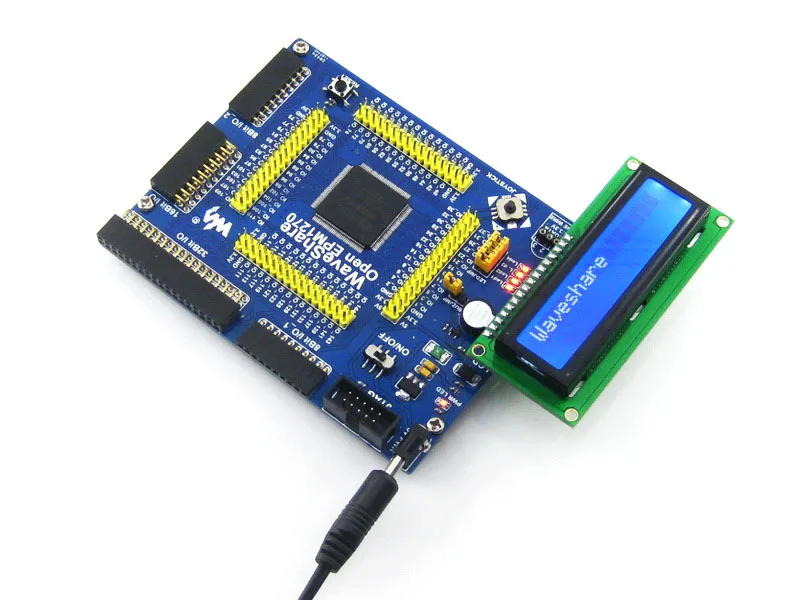

14.Интерфейс ЖК-дисплея:Для подключения ЖК-дисплея, например, ЖК-дисплея 1602 (Синяя подсветка 5 В), посылка B
15.Разъем постоянного тока 5 В
16.JTAG интерфейс:Для программирования/доводки
17.MCU контактный разъем:Все булавки MCU доступны для Расширительных разъемов для дальнейшего расширения
18.Светодиоды джемпер
19.Зуммер джемпер

Для jumper 18-19:

* Короткий Джемпер для подключения к I/Os, который используется в коде примера
* Откройте перемычку для подключения к другим пользовательским контактам через соединительные провода

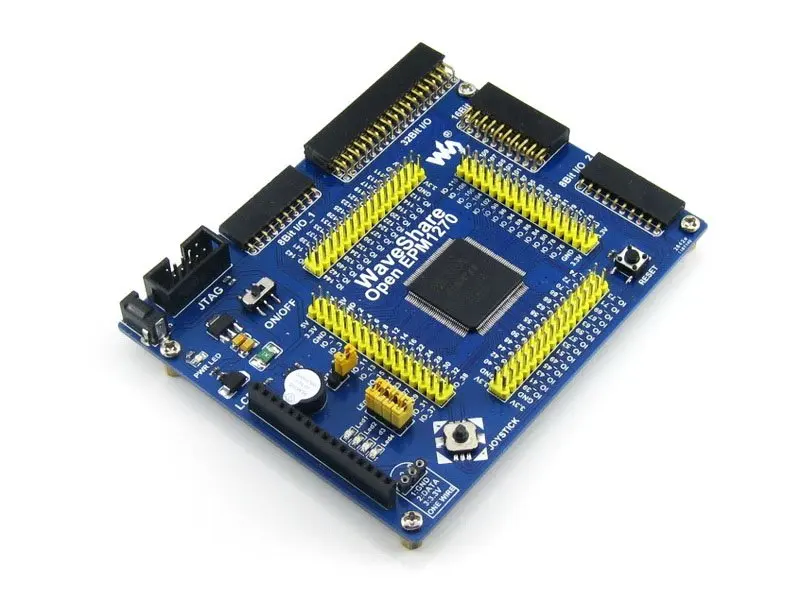

Фото

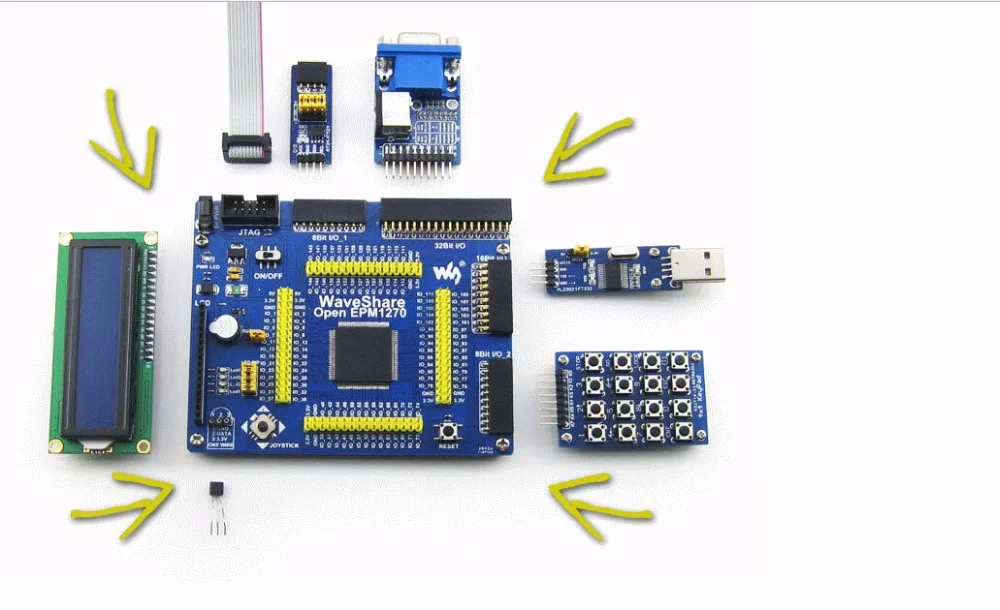

(Легкое расширение, вы можете добавить дополнительные платы, как вам нравится!)

Примечание:

1. OpenEPM1270 не интегрирует какую-либо функцию программирования/доводки, требуется программист/дебюггер.

2.Дополнительные платы на фото не включены в стандартный посылка OpenEPM1270.

Примеры

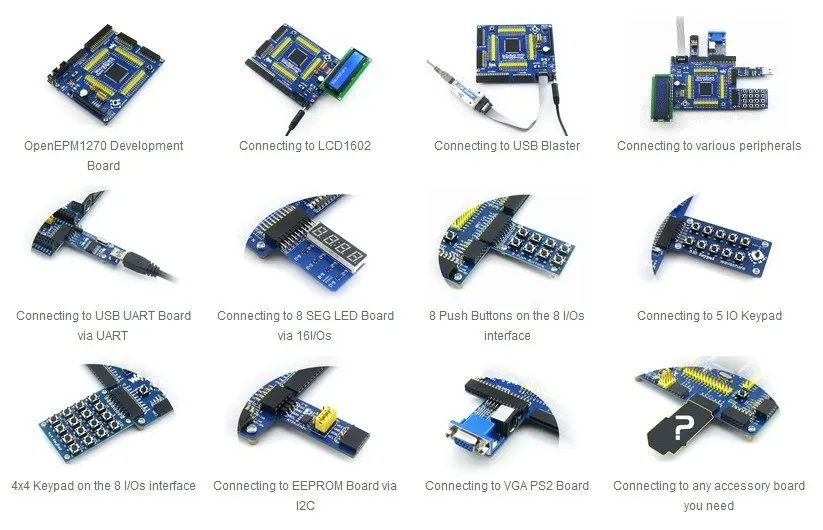

OpenEPM1270 поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые дают вам быстрый запуск для разработки вашего собственного приложения.


Интерфейсы для гайки/программирования

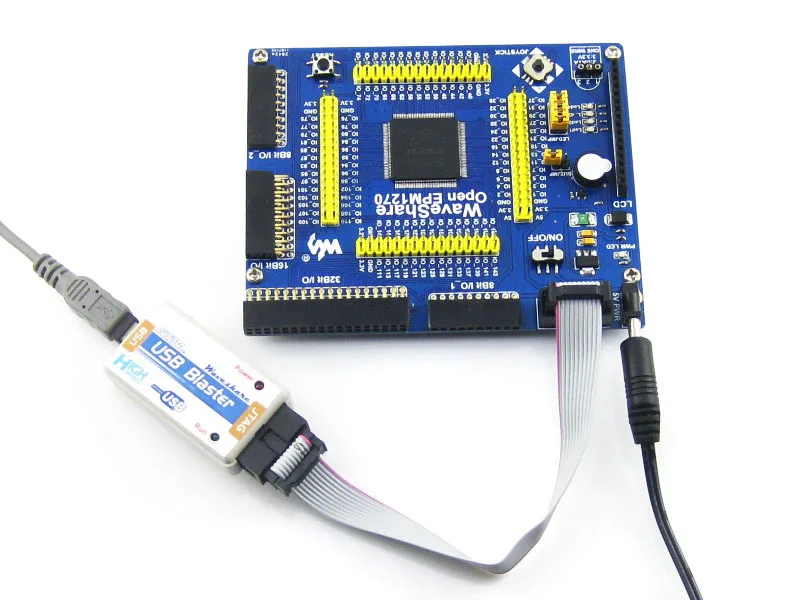

OpenEPM1270 интегрирует интерфейс JTAG для программирования/доводки.

JTAG имена и описание сигналов

Джтаг заголовок



Развития ресурсы

Руководство пользователя CD включает в себя следующие компоненты:
1. Соответствующее программное обеспечение (Quaters II и т. д.);

2. Демонстрационный код (Verilog и VHDL);

3. Схема (PDF);

4.CPLD документы для разработки (технические характеристики и т. д.);

Посылка содержит


1. Макетная плата OpenEPM1270 x 1
2. 4-контактный провод х 2
3. 2-контактный провод x 2
4. Кабель питания USB x 1
5. Руководство пользователя CD x 1
