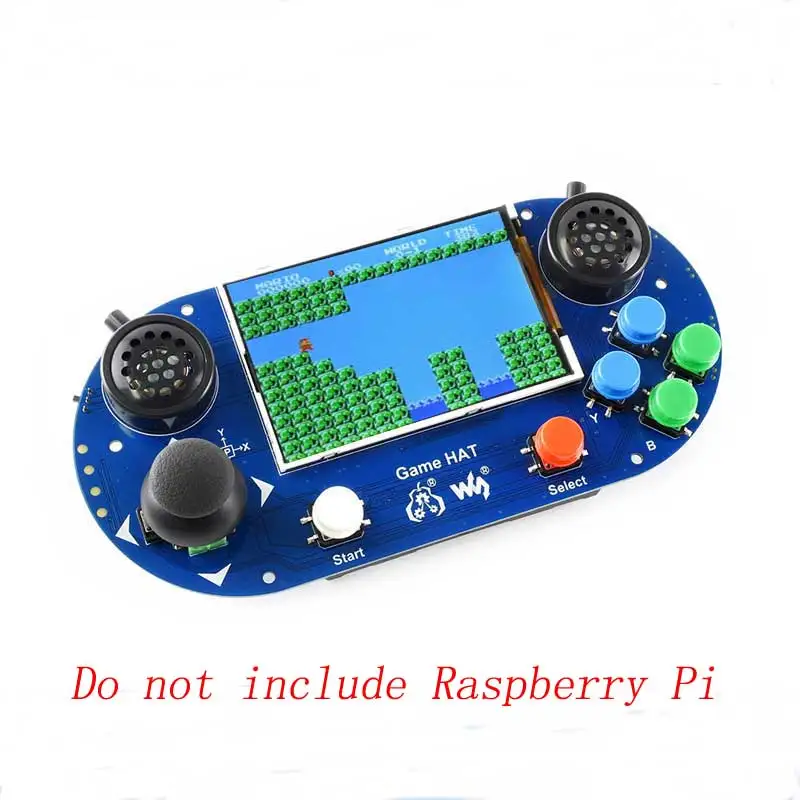

Raspberry Pi 3B + игра ЖК дисплей 3 5 дюймов HDMI геймпад на борту для 2B zero w RetroPie не включают

Raspberry Pi 3B + игра ЖК дисплей 3 5 дюймов HDMI геймпад на борту для 2B zero w RetroPie не включают

2 756,92 руб.
PocketBeagle компьютер с открытым исходным кодом USB key fob процессор

PocketBeagle компьютер с открытым исходным кодом USB key fob процессор

3 050,10 руб.

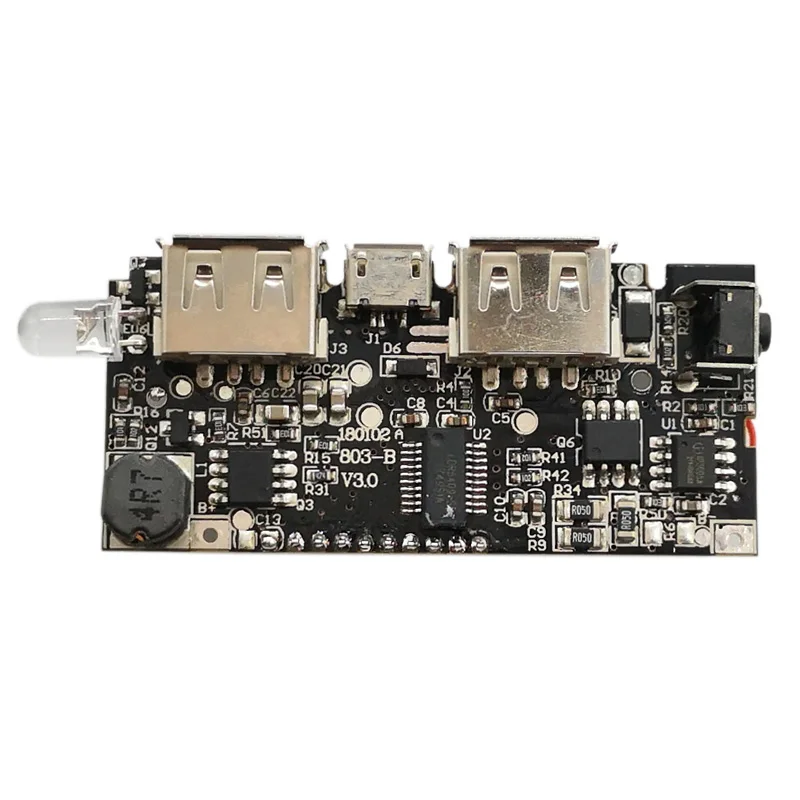

Двойной USB 1A 2.1A 5V мобильный Банк питания 18650 литиевая батарея зарядное устройство

Двойной USB 1A 2.1A 5V мобильный Банк питания 18650 литиевая батарея зарядное устройство

436,05 руб.

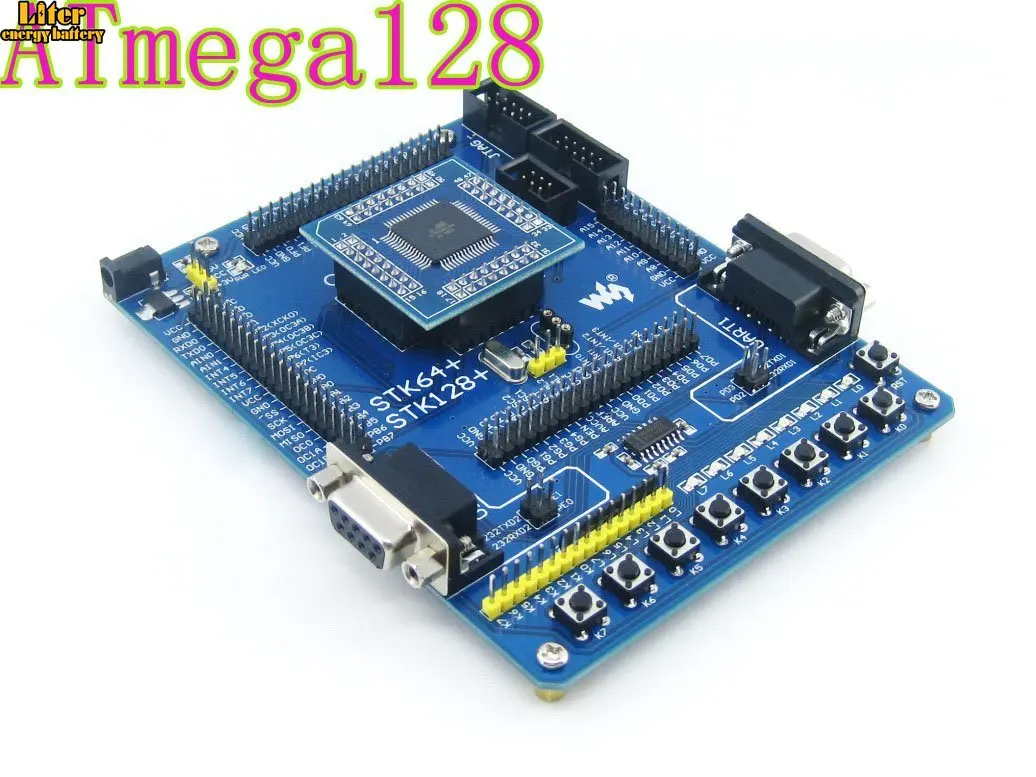

AVR ATmega128 ATmega128A AU макетная плата Starter Kit Full I/Os = Waveshare STK128 + Standard|Демонстрационные

AVR ATmega128 ATmega128A AU макетная плата Starter Kit Full I/Os = Waveshare STK128 + Standard|Демонстрационные

2 305,99 руб.
TSOP48 TSOP 48OTS 48 0.5 12 enplas IC тестовый сгорающий Адаптер для программирования розетки 18 4

TSOP48 TSOP 48OTS 48 0.5 12 enplas IC тестовый сгорающий Адаптер для программирования розетки 18 4

2 504,67 руб.
Bluetooth V5.0 стерео BK3266 модуль TF карта U диск на изменение имени пароль RGB лампа

Bluetooth V5.0 стерео BK3266 модуль TF карта U диск на изменение имени пароль RGB лампа

450,19 руб.

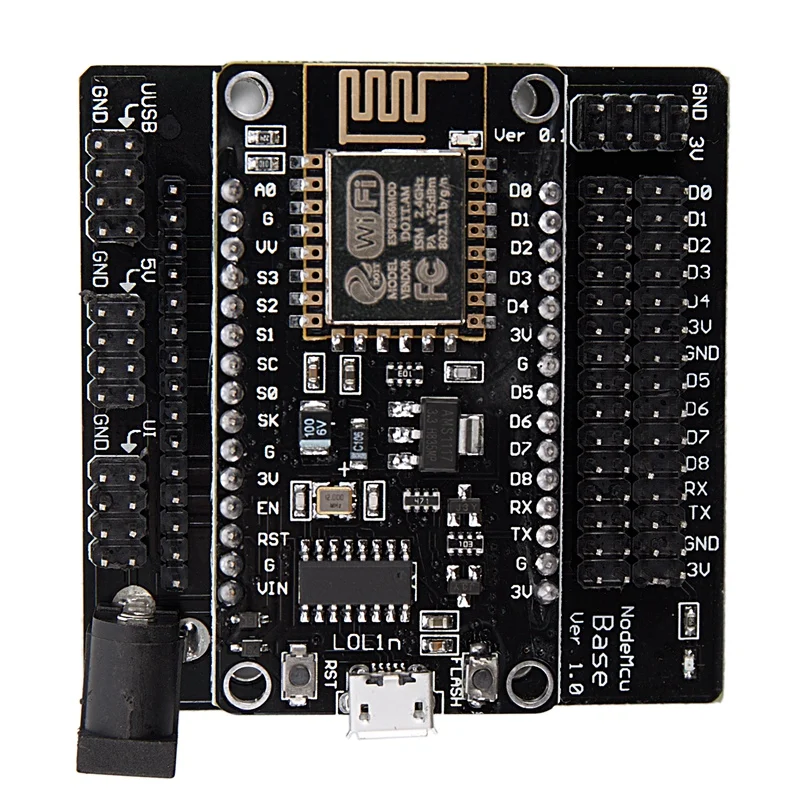

ESP8266 WIFI V3 NodeMcu подходит для Node MCU Base тестирование DIY макетная плата подходящая

ESP8266 WIFI V3 NodeMcu подходит для Node MCU Base тестирование DIY макетная плата подходящая

732,95 руб.
Умный робот для видеосъемки от Raspberry Pi 2 4 8 Гб|Демонстрационные стенды| |

Умный робот для видеосъемки от Raspberry Pi 2 4 8 Гб|Демонстрационные стенды| |

12 924,41 руб.
WS Development Tool Store

WS Development Tool Store

Магазина WS Development Tool Store работает с 22.06.2011. его рейтинг составлет 92.31 баллов из 100. В избранное добавили 3228 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 1298 наименований товаров, успешно доставлено 4902 заказов. 156 покупателей оставили отзывы о продавце.

Характеристики

XILINX FPGA основная плата для разработки Xilinx Spartan 3E XC3S250E оценочная + XCF02S поддержка

История изменения цены

*Текущая стоимость 2 901,28 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

Месяц Минимальная цена Макс. стоимость Цена
Feb-20-2026 3684.8 руб. 3758.41 руб. 3721 руб.
Jan-20-2026 2988.31 руб. 3048.41 руб. 3018 руб.
Dec-20-2025 3626.82 руб. 3699.76 руб. 3662.5 руб.
Nov-20-2025 3597.82 руб. 3669.53 руб. 3633 руб.
Oct-20-2025 2872.91 руб. 2929.17 руб. 2900.5 руб.
Sep-20-2025 3539.73 руб. 3610.63 руб. 3574.5 руб.
Aug-20-2025 3510.45 руб. 3580.21 руб. 3545 руб.
Jul-20-2025 3481.45 руб. 3551.55 руб. 3516 руб.

Описание товара

XILINX FPGA основная плата для разработки Xilinx Spartan 3E XC3S250E оценочная + XCF02S поддержкаXILINX FPGA основная плата для разработки Xilinx Spartan 3E XC3S250E оценочная + XCF02S поддержкаXILINX FPGA основная плата для разработки Xilinx Spartan 3E XC3S250E оценочная + XCF02S поддержкаXILINX FPGA основная плата для разработки Xilinx Spartan 3E XC3S250E оценочная + XCF02S поддержкаXILINX FPGA основная плата для разработки Xilinx Spartan 3E XC3S250E оценочная + XCF02S поддержка

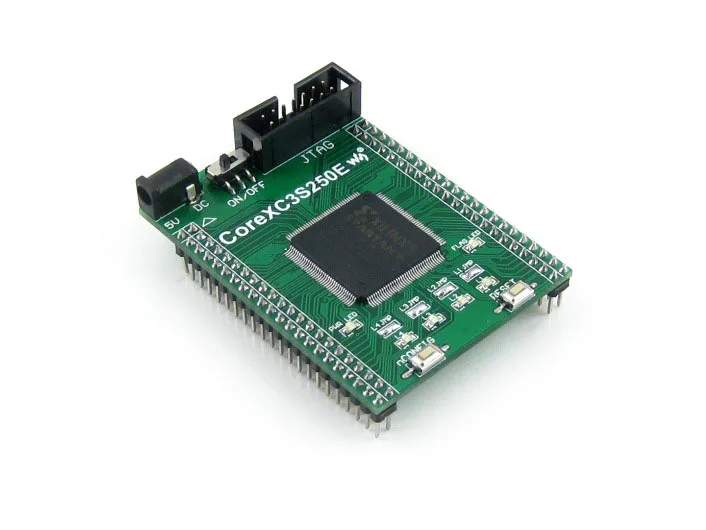

XILINX FPGA основная плата для разработки Xilinx Spartan-3E XC3S250E оценочная плата + XCF02S поддержка вспышки JTAG = Core3S250E

FPGA основная плата, оснащен чипом XILINX Spartan-3E XC3S250E на борту

Обзор

Core3S250E-это основная плата FPGA, которая оснащена встроенным устройством XC3S250E, поддерживает дальнейшее расширение.

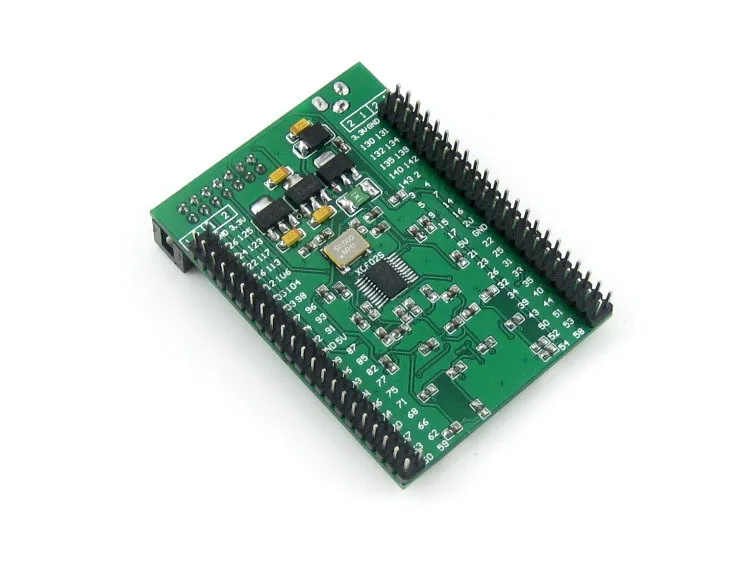

  • Бортовой 1 шт. XCF02S
  • Интегрированная Базовая схема FPGA, такая как часы
  • Встроенная кнопка nCONFIG, кнопка сброса, 4 светодиода
  • Все порты ввода/вывода доступны на контактных заголовках
  • Бортовой JTAG отладка/программирование интерфейс
  • 2,54 мм шаговый шаг, подходит для подключения к вашей системе приложений

Что на борту

XC3S250E core board on board resource

  1. XC3S250E:Устройство XILINX Spartan-3E FPGA с функциями:
    • Рабочая частота:50 МГц
    • Рабочее напряжение:1,15 в ~ 3,3 В
    • Упаковка:QFP144
    • I/Os:80
    • LEs:250 K
    • RAM:216кб
    • DCMs: 4
    • Отладка/программирование:поддержка jtag
  2. AMS1117-3.3,3,3 В регулятор напряжения
  3. AMS1117-2.5,Регулятор напряжения 2,5 В
  4. AMS1117-1.2,Регулятор напряжения 1,2 В
  5. XCF02S,Встроенная последовательная флэш-память, для хранения кода
  6. Индикатор питания
  7. Светодиоды
  8. Индикатор инициализации FPGA
  9. Кнопка сброса
  10. Кнопка nCONFIG:Для повторной настройки чипа FPGA, эквивалент перезарядки питания
  11. Выключатель питания
  12. 50 м активный кристаллический осциллятор
  13. 5 V DC jack
  14. Интерфейс JTAG:Для отладки/программирования
  15. Расширитель FPGA pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения
  16. Светодиодные перемычки

Фотографии





































Примечание:

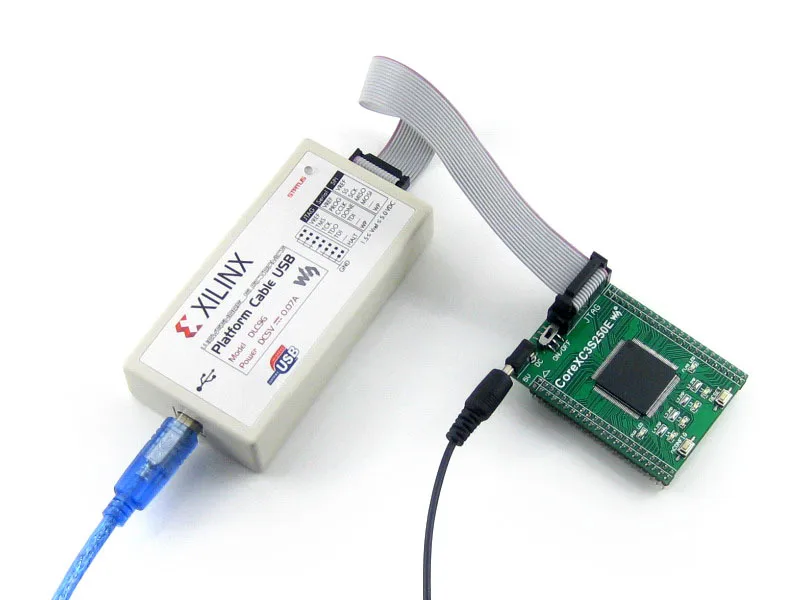

Core3S250E предоставляет интерфейс отладки JTAG, но не интегрирует любую функцию отладки, требуется отладчик.

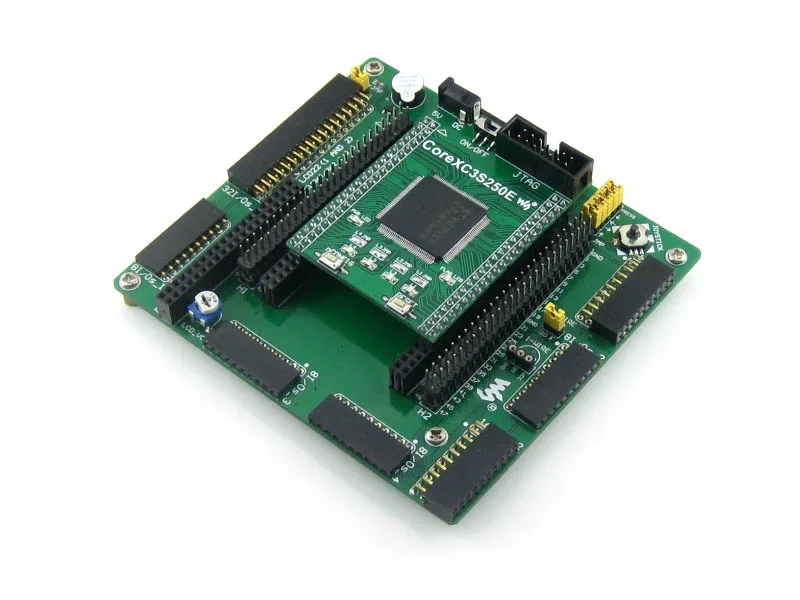

Материнская плата и программист/отладчик на фотографиях не включены в цену.

Интерфейс отладки/программирования

Основная плата Core3S250E FPGA интегрирует интерфейс JTAG для программирования/отладки.

JTAG названия и описание сигнала

Штырь Название сигнала Описание
1 GND Сигнал заземления
2 VCC (TRGT) Целевой источник питания
3 GND Сигнал заземления
4 TMS JTAG state machine control
5 GND Сигнал заземления
6 TCK Сигнал часов
7 GND Сигнал заземления
8 TDO Данные от устройства
9 GND Сигнал заземления
10 TDI Данные для устройства
11 GND Сигнал заземления
12 NC
13 GND Сигнал заземления
14 NC
15 GND Сигнал заземления

Надпись JTAG

JTAG header pinout

Ресурсы для развития

  • Сопутствующее программное обеспечение (Xilinx ISE 12-Поддерживает Winxp/Win7, не поддерживает Win8)
  • Демонстрационный код (Verilog, VHDL)
  • Схема (PDF)
  • FPGA разработка документов
  • Вики:Www.wav eshare.com/wiki/Core3S250E

В комплект входит

Вес:0,074 кг

  1. Основная плата Core3S250E x 1
  2. Кабель питания USB x 1
