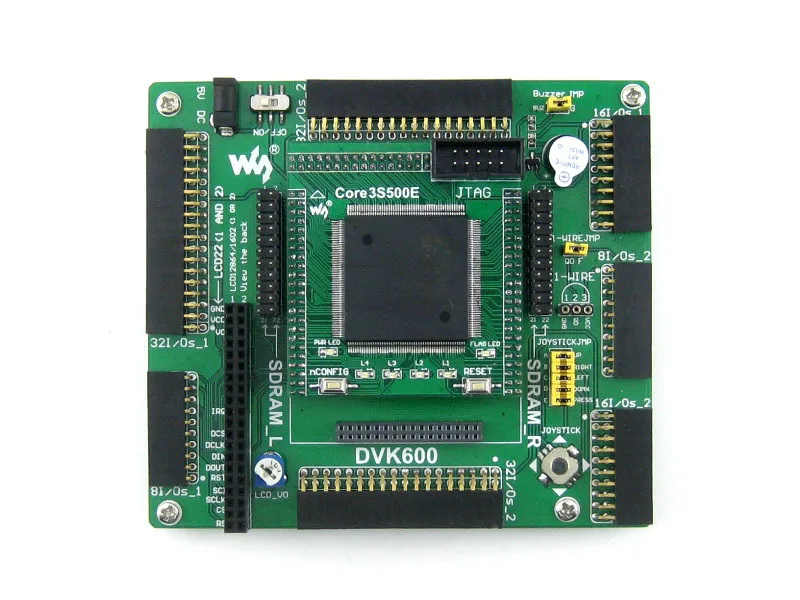

Waveshare XC3S500E XILINX Spartan 3E FPGA оценочная плата разработки + 10 комплектов модулей
История изменения цены
*Текущая стоимость 5 563,54 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-21-2026 | 7065.92 руб. | 7206.43 руб. | 7135.5 руб. |
| Jan-21-2026 | 5730.48 руб. | 5845.94 руб. | 5787.5 руб. |
| Dec-21-2025 | 6954.96 руб. | 7093.57 руб. | 7023.5 руб. |
| Nov-21-2025 | 6898.72 руб. | 7036.75 руб. | 6967 руб. |
| Oct-21-2025 | 5507.93 руб. | 5617.77 руб. | 5562 руб. |
| Sep-21-2025 | 6787.38 руб. | 6923.70 руб. | 6855 руб. |
| Aug-21-2025 | 6731.59 руб. | 6866.19 руб. | 6798.5 руб. |
| Jul-21-2025 | 6676.80 руб. | 6810.92 руб. | 6743 руб. |
Описание товара
Плата разработки FPGA предназначена для серии XILINX Spartan-3E, имеет встроенную XC3S500E и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.
Обзор

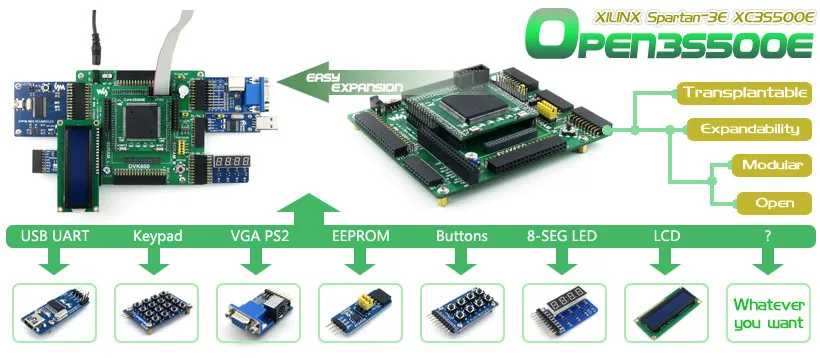

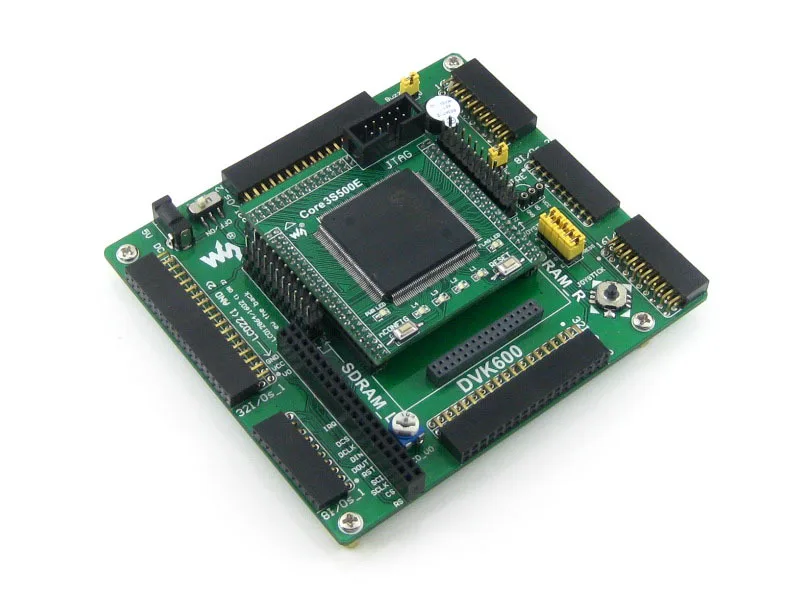

Open3S500EЭто Плата развития FPGA, которая состоит из материнской платы DVK600 и основной платы FPGA Core3S500E. Open3S500E поддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с устройствами FPGA серии XILINX Spartan-3E.

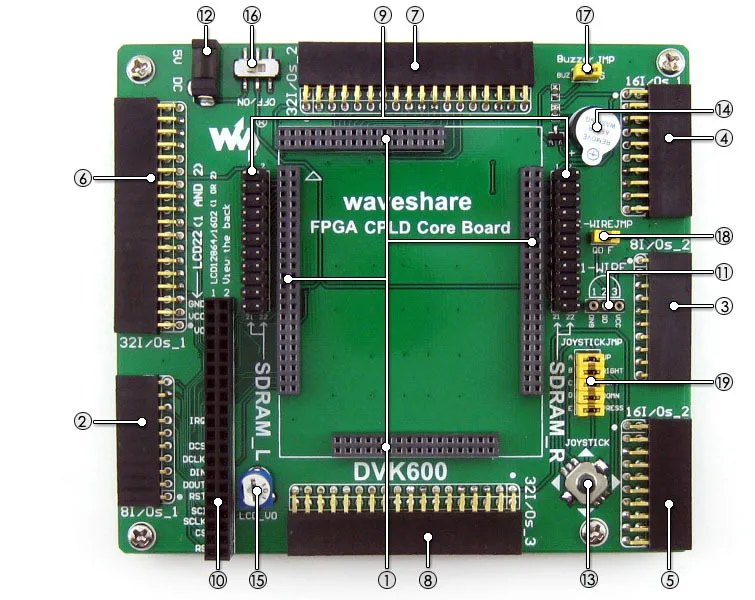

Что на материнском доске
- FPGA CPLD разъем основной платы:Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту, например CoreEP2C8
- Интерфейс 8I/Os_1,Для подключения комплектующих досок/модулей
- Интерфейс 8I/Os_2,Для подключения комплектующих досок/модулей
- Интерфейс 16I/Os_1,Для подключения комплектующих досок/модулей
- Интерфейс 16I/Os_2,Для подключения комплектующих досок/модулей
- Интерфейс 32I/Os_1,Для подключения комплектующих досок/модулей
- Интерфейс 32I/Os_2,Для подключения комплектующих досок/модулей
- Интерфейс 32I/Os_3,Для подключения комплектующих досок/модулей
Все интерфейсы ввода/вывода выше:
- Способен моделироваться как USART, I2C, SPI, PS/2 и т. Д.
- Способен управлять устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д.
9.SDRAM (синхронное динамическое ОЗУ) интерфейс
- Для подключения платы аксессуаров SDRAM
- Также работает как FPGA CPLD разъемы расширения
Для джемперов 17-19:
- Короткая перемычка для подключения к I/Os, используемая в коде примера
- Откройте перемычку для подключения к другим пользовательским контактам через перемычки
DVK600 поддерживает широкий спектр различных основных плат, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной основной плате.

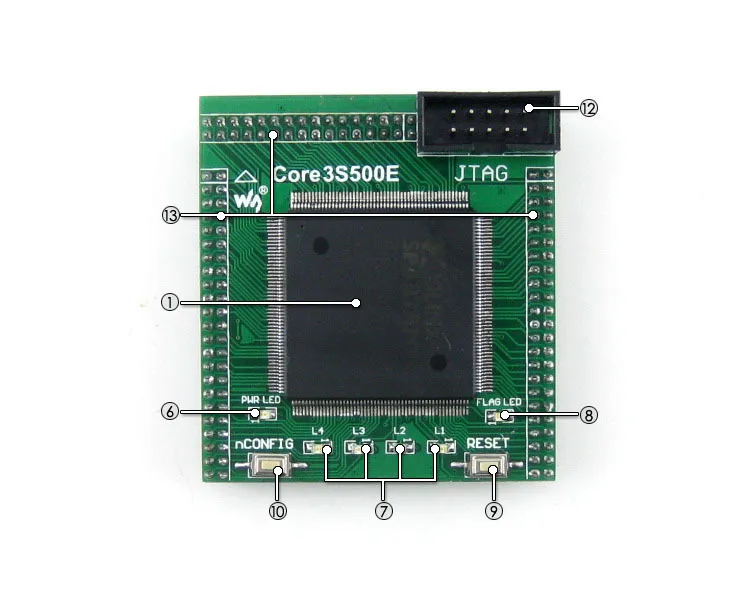

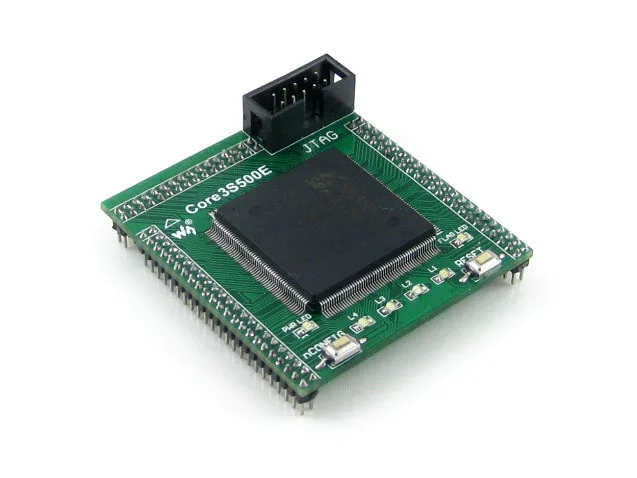

Что на Core3S500E
- XC3S500E:Устройство XILINX Spartan-3E FPGA с функциями:
- Рабочая частота:50 МГц
- Операционной Напряжение:1,15 V ~ 3,3 V
- Посылка:QFP208
- Ввода/вывода:116
- LEs:500K
- Оперативная память:360kb
- DCMs: 4
- Отладки/программирования:Поддержка jtag

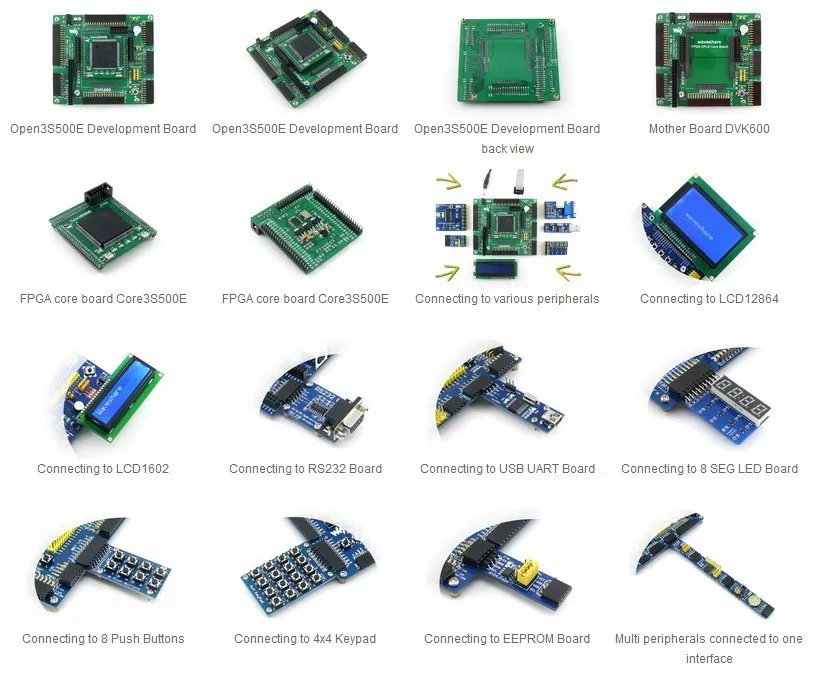

Фото
Примечание: Open3S500E не интегрирует любые функции программирования/отладки, требуется программист/отладчик.
Примеры
Плата разработки Open3S500E FPGA поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.
| Периферийное устройство | Описание продукта: | Интерфейс | Verilog | VHDL |
|---|---|---|---|---|
| AT24CXX | EEPROM | I2C | Y | Y |
| FM24CXX | Фрам | I2C | Y | Y |
| AT45DBXX | DATAFLASH | SPI | Y | |
| PCF8563 | РТК | I2C | Y | |
| PCF8591 | 4xAD, 1xDA | I2C | Y | |
| DS18B20 | Температура датчик | 1-проводной | Y | |

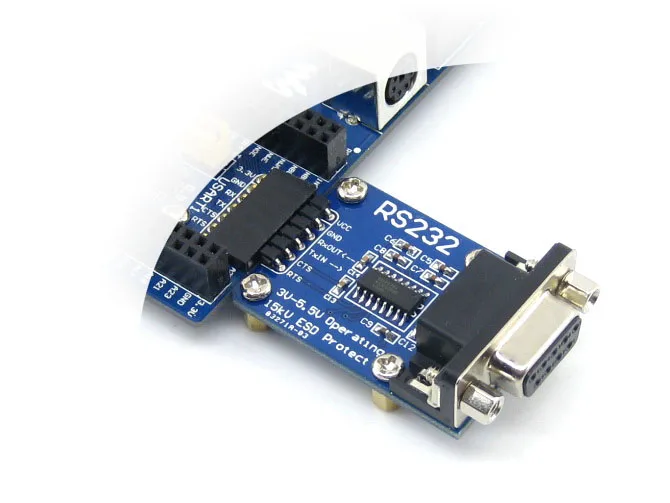

| SP3232 | Последовательной связи | UART | Y | Y |
| SP3485 | Последовательной связи | UART | Y | Y |
| PL2303 | USB UART | UART | Y | Y |
| CY7C68013A | USB устройство | Ввода/вывода | Y | |
| Зуммер | Звуковое устройство | 1I/O (ШИМ) | Y | Y |
| PS/2 клавиатуры | Вход устройства | PS/2 | Y | Y |
| Одной кнопки | Вход устройства | ---- | Y | Y |
| 4x4 клавиатуры | Вход устройства | 8I/Os | Y | Y |
| Джойстик | Вход устройства | 5I/Os | Y | Y |
| Светодиодный | Дисплей устройства | ---- | Y | Y |
| 8 SEG светодиодный | Дисплей устройства | 13I/Os | Y | Y |
| Монитор с видеографической матрицей | Дисплей устройства | VGA | Y | Y |
| Персонаж ЖК-дисплей | Дисплей устройства | 11I/Os | Y | Y |
| Графический ЖК-дисплей | Дисплей устройства | 11I/Os | Y | Y |
Отладки/программирования Интерфейс
Плата разработки Open3S500E FPGA интегрирует интерфейс JTAG для программирования/отладки.
Развития ресурсы
Плата разработки Open3S500E FPGA поставляется с компакт-диском руководства пользователя, включая ресурсы разработки, перечисленные ниже:
- Сопутствующее программное обеспечение (Xilinx ISE 12-Поддерживает Winxp/Win7, не поддерживает Win8)
- Демонстрационный код (Verilog, VHDL)
- Схема (PDF)
- FPGA документация развития
Посылка содержит
"Стандартный посылка"И"Аксессуар Панели посылка"Ниже включены.
Стандартный посылка
- Open3S500E макетная плата x 1
- 4-контактный провод х 2
- 2-контактный провод x 2
- Кабель питания USB x 1
- Руководство пользователя CD x 1

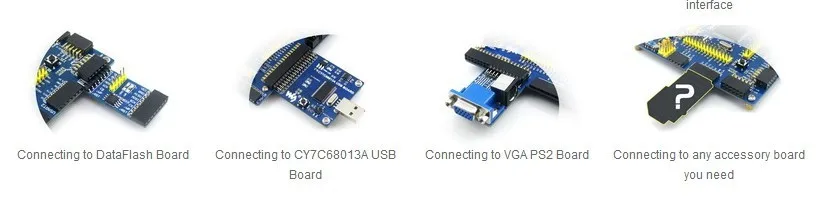

Аксессуар Панели посылка
- Плата VGA PS2 x 1
- PL2303 USB UART Board (mini) x 1
- AT45DBXX DataFlash Board x 1
- FM24CLXX Фрам доска x 1
- CY7C68013A USB плата (мини) x 1
- PCF8563 RTC плата x 1

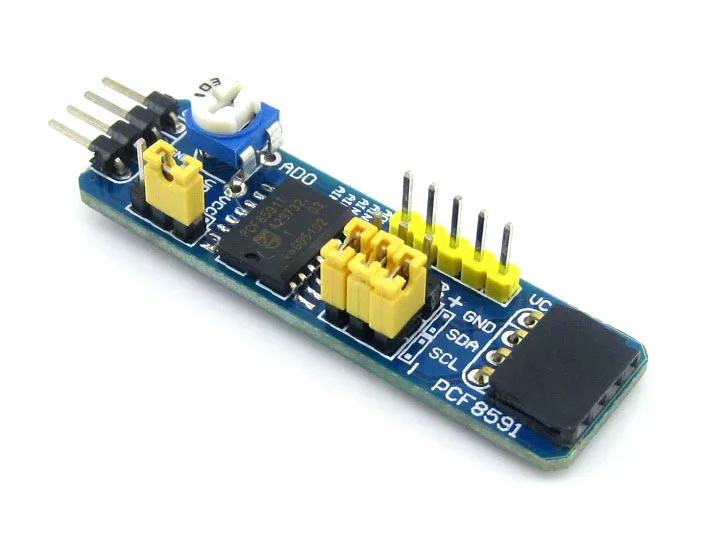

- PCF8591 AD DA плата x 1
- DS18B20 x 1
- LCD1602 (3,3 V Синий Подсветка)-1 шт.
- Usb-разъем типа A для мини-кабеля типа B x 1
