Макетная плата STM32, предназначенная для официальных инструментов ST STM32F4DISCOVERY, и интегрирует различные стандартные интерфейсы, довольно легко для периферийных расширений.

Обзор

Open407V-D представляет собой STM32 Совет по развитию, предназначенный для ST Официальный ИнструментSTM32F4DISCOVERY, Который показываетSTM32F407VGT6Микроконтроллер бортовой.

В Open407V-D поддерживает дальнейшее расширение с различными отдельно приобретаемый аксессуар доски для специфического применения. Модульный и открытый дизайн делает его идеальным для начала разработки приложения с Микроконтроллерами серии STM32F4.

What's на Материнская плата печатная плата

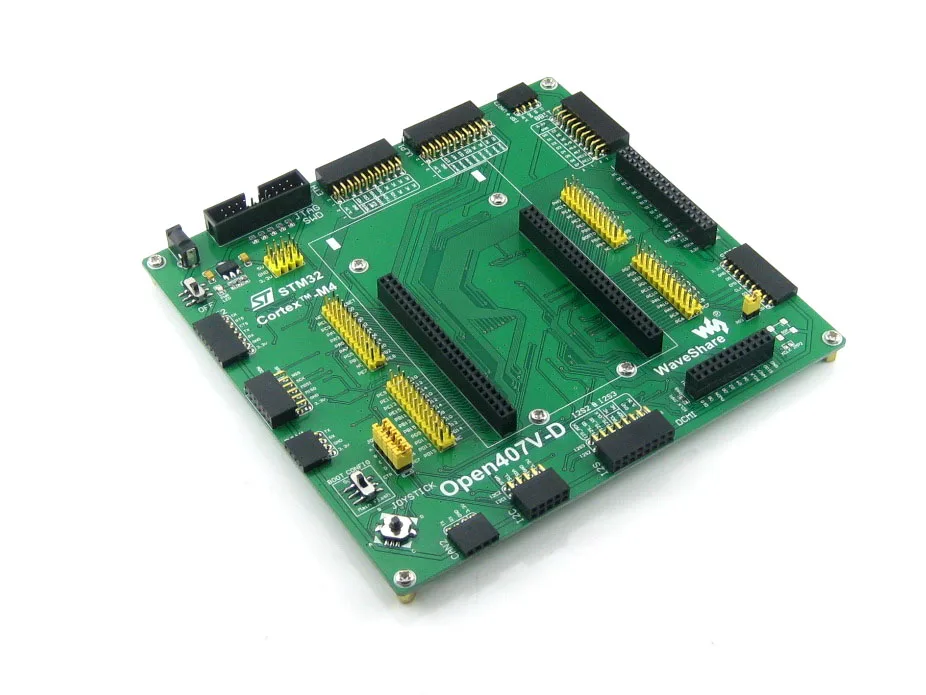

1. STM32F4DISCOVERY розетка:Для легкого подключения STM32F4DISCOVERY
2. USART2 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. д.
3. Интерфейс SPI1/SPI2 + AD/DA
   • Легко подключается к периферийным портам SPI, таким как DataFlash (AT45DBxx), sd-карта, модуль MP3 и т. д.
   • SPI1 имеет альтернативную функцию AD/DA, поддерживает подключение модуля AD/DA, а также
4. CAN1 интерфейс:Поддерживает связь с дополнительными платами, которые имеют удобное устройство CAN
5. CAN2 интерфейс:Поддерживает связь с дополнительными платами, которые имеют удобное устройство CAN
6. Интерфейс I2C1/I2C2:Легко соединяется с периферийными устройствами I2C, такими как расширитель I/O (PCF8574), FRAM (FM24CLxx) и т. д.
7. I2S2 / I2S3 / I2C1:Для подключения периферийных устройств I2S, таких как аудио модуль
8. DCMI интерфейс:Для подключения модуля камеры
9. Интерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более быструю скорость доступа, чем SPI
10. FSMC + SPI интерфейс (16-бит FSMC + SPI):Для подключения сенсорного ЖК-экрана
11. ФКЦБ интерфейс (8-битный FSMC):Легко подключается к периферийным устройствами, например, NandFlash, Ethernet и т. д.
12. USART3 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. д.
13. ULPI интерфейс:Для подключения высокоскоростного usb-устройства (STM32F407V интегрирует контроллер USB HS без какого-либо устройства PHY)
14. Интерфейс Ethernet:Легко подключает MCU к сети ethernet, используя дополнительный модуль ethernet
15. Разъем постоянного тока 5 В
16. 5V/3,3 V вход/выход:Обычно используется как выходная мощность, также обычное заземление с другой платой пользователя
17. MCU контактный разъем:Все булавки MCU доступны для Расширительных разъемов для дальнейшего расширения
18. Интерфейс JTAG/SWD:Для гайки/программирования
19. Джемпер для обнаружения SD-карты
20. Джойстик джемпер
    • Короткая перемычка, чтобы подключить джойстик к стандартным I/Os, используемым в коде примера
    • Откройте перемычку, чтобы подключить джойстик к пользовательской I/Os через соединительные провода
21. Переключатель режима загрузки:Для настройки pin BOOT0
22. Регулировка подсветки ЖК-дисплея, включить перемычку
    • Короткая перемычка, чтобы включить регулировку подсветки ЖК-дисплея
    • Откройте джемпер, чтобы выключить, и установите свободный порт ввода/вывода
23. AMS1117-3.3:3,3 V регулятор напряжения
24. Выключатель питания:5 в постоянный ток, вкл./выкл.
25. Мощность индикатор
26. Джойстик:Пять положений

What's на STM32F4DISCOVERY

• STM32F407VGT6 микроконтроллером (32-бит ARM Cortex-M4F core, 1 Мб флэш-память, 192 Кб Оперативная память в LQFP100 посылка
• Бортовой ST-LINK/V2 с выбором переключатель режима для того, чтобы использовать в набор входит в качестве отдельного ST-LINK/V2 (с разъемом SWD для программирования и отладки)
• Питание платы: через usb-автобус или от внешнего источника питания 5 В
• Внешний источник питания: 3 в и 5 В
• LIS302DL, ST MEMS датчик движения, 3-axis электронные сигареты с цифровым выходом акселерометр
• MP45DT02, ST MEMS аудио датчик, всенаправленный цифровой микрофон
• CS43L22, аудио DAC со встроенным динамиком класса D
• Восемь светодиодов:
  • LD1 (красный/зеленый) для передачи данных через USB
  • LD2 (красный) для 3,3 V кнопка включения
  • Четыре светодиода, LD3 (orange), LD4 (зеленый), LD5 (красный) и LD6 (синий)
  • 2 светодиода USB OTG LD7 (зеленый) VBus и LD8 (красный), сверхток
• Две кнопки (пользовательский и сброс)
• USB OTG FS с микро-коннектор AB
• Удлинитель для всех LQFP100 I/Os для быстрого подключения к макетной плате и легкого нанесения

Фото

Примечание:
В STM32F4DISCOVERY интегрирует ST-LINK/V2 для программирования/отладка (SWD только).

JTAG/SWD интерфейсы

На рис. 1 и 2 показаны криперы JTAG/SWD интерфейса

Развития ресурсы

• Соответствующее программное обеспечение (KEIL и т. д.)
• Демонстрационный код (образцы в C, μC/OS-II)
• Схема (PDF)
• STM32 разработка документов (технические характеристики и т. Д.)

Вики:Www.wav eshare.com/wiki/Open407V-D

Посылка содержание

Вес:0,51 кг

В"Стандартная посылка"И"Посылка для досок аксессуаров"Ниже представлены в комплекте.

Стандартный посылка

1. Макетная плата для Open407V-D x 1
2. 4-контактный провод х 2
3. 2-контактный провод х 2
4. Кабель питания USB x 1
5. По CD x 1

Аксессуар Панели посылка

1. STM32F4DISCOVERY x 1

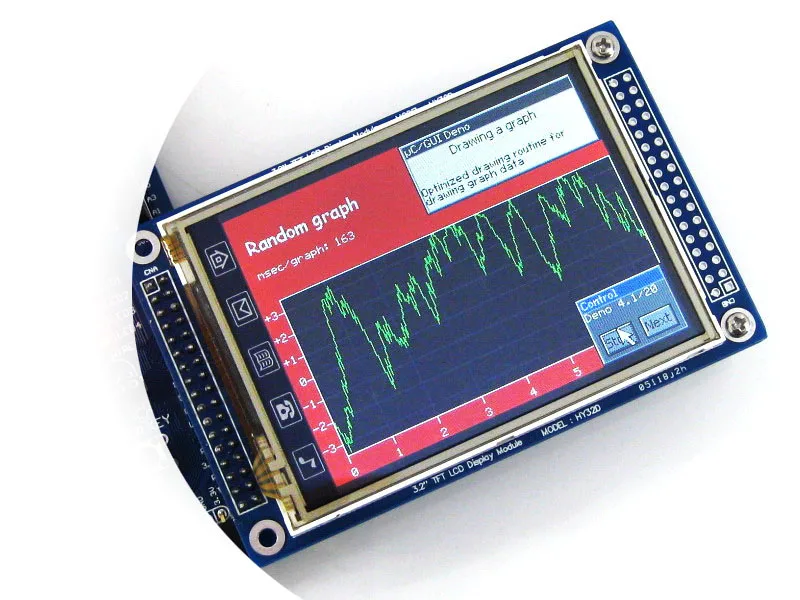

2. 3,2 дюймов 320x240 сенсорный ЖК-дисплей x 1
3. USB3300 USB HS плата (ULPI) x 1
4. Плата Ethernet DP83848 (ETH) x 1

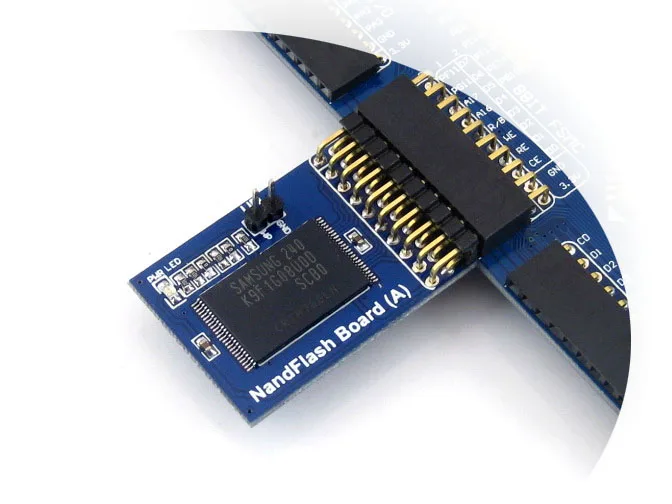

5. Плата NandFlash (A) (FSMC) x 1
6. Плата камеры OV7670 (B) (DCMI) x 1
7. PL2303 USB UART Board (mini) x 1
8. Ethernet-кабель x 1
9. USB тип A штекер в mini-B кабель x 1
10. Штепсельная розетка USB type-A для mini-B, кабель x 1
