Плата разработки STM32 предназначена для серии STM32F407V, имеет STM32F407VET6/STM32F407VGT6 MCU и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

Open407V-C-это разработочная плата STM32, предназначенная дляSTM32F407VET6Микроконтроллер, состоит из материнской платы и основной платы MCUCore407V.

Open407V-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32F4.

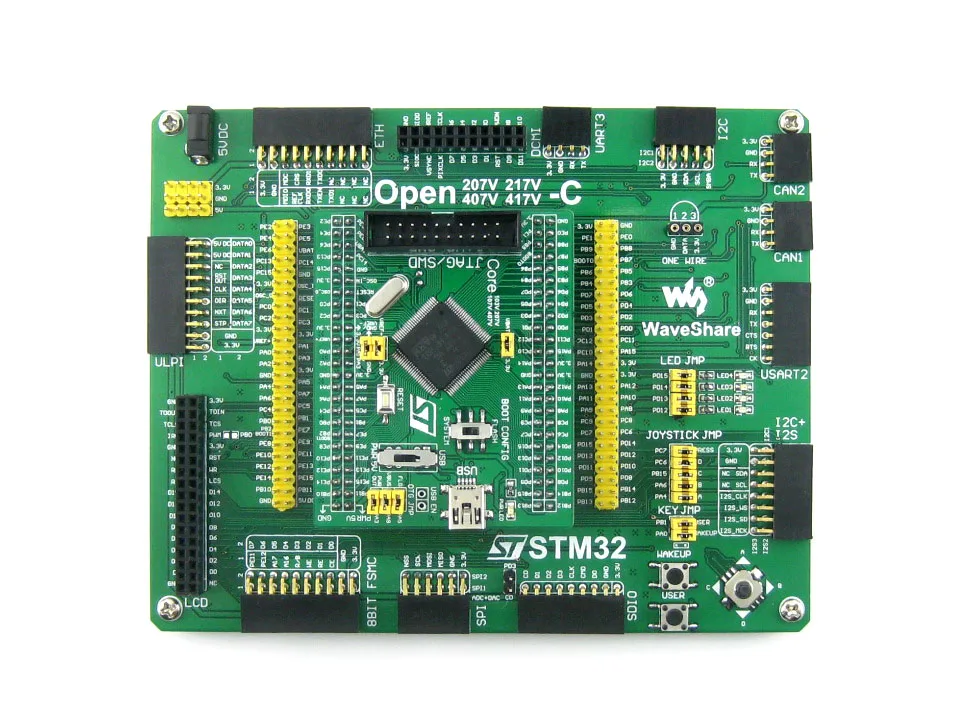

What's на Материнская плата печатная плата

1. MCU разъем основной платы:Для легкого подключения Core407V
2. ULPI интерфейс:Для подключения высокоскоростного USB периферийного устройства (STM32F407V интегрирует USB HS контроллер без какого-либо устройства PHY)
3. FSMC + SPI интерфейс (16-бит FSMC + SPI):Для подключения сенсорного ЖК-экрана
4. ФКЦБ интерфейс (8-битный FSMC):Легко подключается к периферийным устройствам, таким как NandFlash, Ethernet и т. д.
5. Интерфейс SPI1/SPI2 + AD/DA
   • Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 модуль и т. д.
   • SPI1 имеет альтернативную функцию AD/DA, поддерживает подключение AD/DA модуля, а также
6. Интерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI
7. I2S2/I2S3/I2C1:Для подключения I2S периферийных устройств, таких как аудио модуль
8. USART2 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. Д.
9. CAN1 интерфейс:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно
10. CAN2 интерфейс:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно
11. Интерфейс I2C1/I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), FRAM (FM24CLxx) и т. д.
12. DCMI интерфейс:Для подключения цифровой камеры
13. UART3 интерфейс:Легко подключается к RS232, USB к 232 и т. Д.
14. Интерфейс Ethernet:Легко подключает MCU к сети ethernet с помощью дополнительного модуля ethernet
15. Один провод (дюймы):Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
16. 5V DC jack
17. 5V/3,3 V вход/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя
18. MCU контактный разъем:VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения
19. SD карта обнаружения перемычки
20. Светодиоды джемпер
    • Короткая перемычка для подключения к стандартным I/Os, используемым в коде примера
    • Откройте перемычку для подключения к пользовательским I/Os через перемычные провода
21. Ключ пользователя/перемычка кнопки пробуждения
    • Короткая перемычка для подключения к стандартным I/Os, используемым в коде примера
    • Откройте перемычку для подключения к пользовательским I/Os через перемычные провода
22. Джойстик джемпер
    • Короткая перемычка для подключения к стандартным I/Os, используемым в коде примера
    • Откройте перемычку для подключения к пользовательским I/Os через перемычные провода
23. Перемычка регулировки ЖК-подсветки
    • Короткая перемычка для регулировки подсветки ЖК-дисплея
    • Откройте перемычку для отключения и отключения от портов ввода/вывода
24. Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы
25. Инструкция по ключевым словам:Удобно для ввода/вывода и/или для работы с кодом
26. Wake-Up кнопка:Пробуждение MCU STM32 из режима сна, также используется как обычный ключ пользователя
27. Джойстик:Удобно для ввода/вывода (пять позиций)

What's на Core407V

1. STM32F407VET6:Высокая производительность STM32 MCU, который характеристики:
   • Ядро:Cortex-M4 32-разрядный процессор RISC
   • Особенности:Полный комплект из одного цикла DSP инструкции
   • Рабочая частота:168 МГц, 210 DMIPS/1,25 DMIPS/МГц
   • Операционной Напряжение:1,8 V-3,6 V
   • Посылка:LQFP100
   • Память:512kB Flash, 192 + 4kB SRAM
   • MCU коммуникационные интерфейсы:
     • 3 x SPI, 3 x USART, 2 x UART, 2 x I2S, 3 x I2C
     • 1 x FSMC, 1 x SDIO, 2 x CAN
     • USB 2,0-1 шт. высокоскоростное/полноскоростное устройство/хост/OTG контроллер с выделенным DMA, ULPI и на чипе полноскоростной PHY
     • 1x10/100 Ethernet MAC
     • 1x8 до 12 параллельный интерфейс камеры
   • AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 24 канала); 2 x DA (12 бит)
   • Отладка/программирование:Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAP
2. AMS1117-3.3 (с нижней стороны):3,3 V регулятор напряжения
3. MIC2075 (на нижней стороне):Бортовое USB устройство управления питанием
4. Выключатель питания,Питание от 5Vin или USB подключения
5. Переключатель режима загрузки,Для настройки бут0 pin
6. Мощность индикатор
7. Кнопка сброса
8. 8 м кристаллический осциллятор
9. 32,768 K кристалл (на нижней стороне),Для внутреннего RTC с калибровкой
10. Интерфейс JTAG/SWD:Для отладки/программирования
11. Разъем USB,Используется для установления связи USB между ПК и платой разработки STM32
12. Расширитель IO (включая VCC/GND),Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения
13. 5Vin выносной,5 в источник питания требуется при использовании USB хоста/OTG
14. USB джемпер
    • Короткий Джемпер при использовании USB
    • Откройте перемычку для отключения от портов ввода/вывода
15. VBAT Перемычка выбора
    • Короткий Джемпер в использовании система источника питания
    • Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору
16. VREF Перемычка выбора
    • Короткий Джемпер для подключения VREF +/VREF-к VCC/GND
    • Откройте перемычку для подключения VREF +/VREF-к другим пользовательским контактам через перемычку

Фото

Примечание:
Open407V-C поддерживает программирование через STM32 UART bootloader, в посылка также входит плата аксессуаров USB в UART.
В Open407V-C не интегрирует какую-либо функцию отладки, отладчик не требуется.

JTAG/SWD интерфейсы

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Развития ресурсы

• Сопутствующее программное обеспечение (KEIL и т. д.)
• Демонстрационный код (примеры в C, μC/OS-II)
• Схема (PDF)
• STM32 разработка документов (техническое описание и т. Д.)

Вики:Www.wav eshare.com/wiki/Open407V-C

Посылка содержание

Вес:0,49 кг

В"Стандартная посылка"И"Комплектующие для досок посылка"Ниже включены.

Стандартный посылка

1. Open407V-C макетная плата x 1
2. PL2303 USB UART Board (mini) x 1
3. Usb-разъем типа A для мини-кабеля типа B x 1
4. Штепсельная Вилка USB типа A для мини-кабеля типа B x 1
5. 4-контактный провод х 2
6. 2-контактный провод х 2
7. Кабель питания USB x 1
8. Программное обеспечение CD x 1

Аксессуар Панели посылка

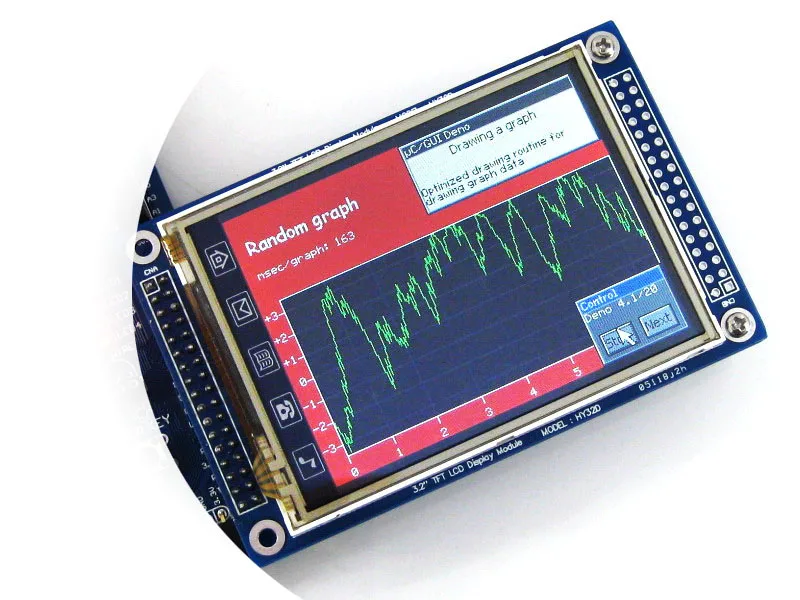

1. 3,2 дюймов 320x240 сенсорный ЖК-дисплей x 1
2. USB3300 USB HS плата (ULPI) x 1
3. DP83848 плата Ethernet (ETH) x 1
4. Плата NandFlash (A) (FSMC) x 1
5. OV7670 плата камеры (B) (DCMI) x 1
6. Плата для хранения Micro SD (SDIO/SPI) x 1
7. AT45DBXX DataFlash Board (SPI + IOs) x 1
8. FM24CLXX FRAM Board (I2C) x 1
9. WM8960 аудио Плата x 1
10. VS1003B MP3 плата (SPI + IOs) x 1

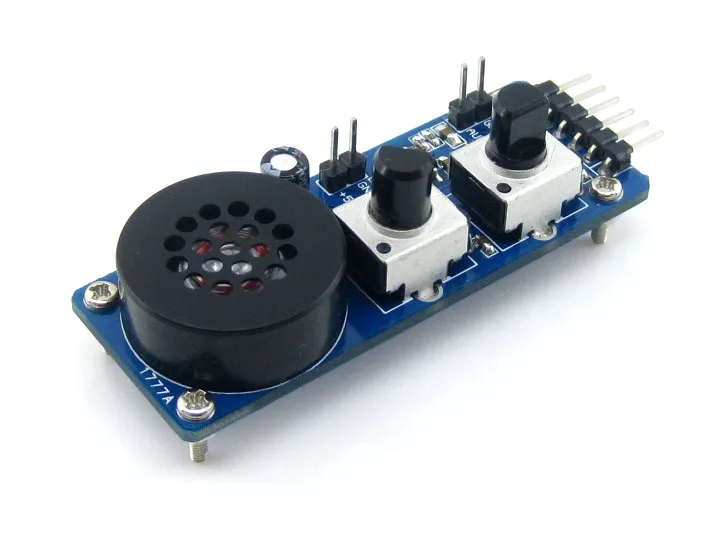

11. Аналоговая тестовая плата (для тестирования AD/DA) x 1
12. SN65HVD230 CAN Board (CAN) 2шт x 1
13. NRF24L01 RF плата (B) (SPI + IOs) 2шт x 1
14. Кабель Ethernet x 1
