Open3S250E Стандартный # XC3S250E Spartan-3E XILINX FPGA оценочная плата + XC3S250E Core Kit

Обзор

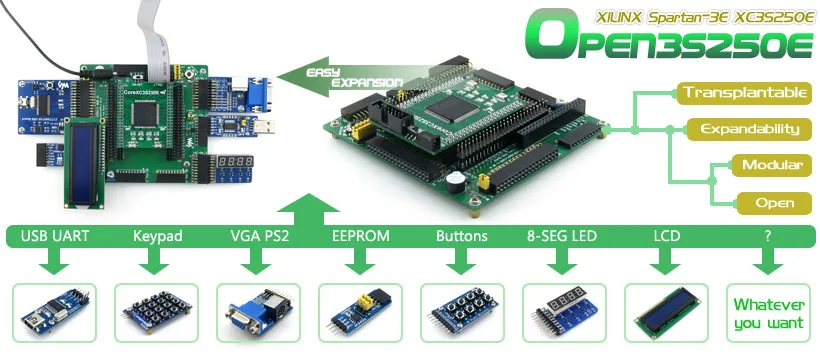

Open3S250EЭто Плата развития FPGA, которая состоит из материнской платыDVK601И основная плата FPGACore3S250E.

Open3S250E поддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с устройствами FPGA серии XILINX Spartan-3E.

Что на материнском доске

1. FPGA CPLD разъем основной платы:Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту
2. Интерфейс 8I/Os_1,Для подключения комплектующих досок/модулей
3. Интерфейс 8I/Os_2,Для подключения комплектующих досок/модулей
4. Интерфейс 8I/Os_3,Для подключения комплектующих досок/модулей
5. Интерфейс 8I/Os_4,Для подключения комплектующих досок/модулей
6. Интерфейс 16I/Os_1,Для подключения комплектующих досок/модулей
7. Интерфейс 16I/Os_2,Для подключения комплектующих досок/модулей
8. Интерфейс 32I/Os_1,Для подключения комплектующих досок/модулей
9. Интерфейс 32I/Os_2,Для подключения комплектующих досок/модулей

Все интерфейсы ввода/вывода выше:

• Способен моделироваться как USART, I2C, SPI, PS/2 и т. Д.
• Способен управлять устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д.

1. Расширительные разъемы FPGA
   • Контакты FPGA доступны на разъемах расширения
   • Для подключения платы аксессуаров SDRAM
2. ЖК-интерфейс,Для подключения LCD22, LCD12864, LCD1602
3. Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
4. Зуммер
5. Джойстик:Пять позиций
6. Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602 регулировка контрастности
7. Перемычка зуммера
8. Перемычка для джойстика
9. Перемычка с одним проводом

Для джемперов 16-18:

• Короткая перемычка для подключения к I/Os, используемая в коде примера
• Откройте перемычку для подключения к другим пользовательским контактам через перемычки

DVK601 поддерживает широкий спектр различных основных плат, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной основной плате. Например, при подключении к Core3S250E «8I/Os_3» и «8I/Os_4» не подключены.

Что на Core3S250E

1. XC3S250E:Устройство XILINX Spartan-3E FPGA с функциями:
   • Рабочая частота:50 МГц
   • Рабочее напряжение:1,15 в ~ 3,3 В
   • Упаковка:QFP144
   • I/Os:80
   • LEs:250 K
   • RAM:216кб
   • DCMs: 4
   • Отладка/программирование:поддержка jtag
2. AMS1117-3.3,3,3 В регулятор напряжения
3. AMS1117-2.5,Регулятор напряжения 2,5 В
4. AMS1117-1.2,Регулятор напряжения 1,2 В
5. XCF02S,Встроенная последовательная флэш-память, для хранения кода
6. Индикатор питания
7. Светодиоды
8. Индикатор инициализации FPGA
9. Кнопка сброса
10. Кнопка nCONFIG:Для повторной настройки чипа FPGA, эквивалент перезарядки питания
11. Выключатель питания
12. 50 м активный кристаллический осциллятор
13. 5 V DC jack
14. Интерфейс JTAG:Для отладки/программирования
15. Расширитель FPGA pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения
16. Светодиодные перемычки

Фотографии

Примечание:
Open3S250E не интегрирует любые функции программирования/отладки, требуется программист/отладчик.
Дополнительные платы на фото не включены в стандартную упаковку Open3S250E.

Примеры

Плата разработки Open3S250E FPGA поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.

Интерфейс отладки/программирования

Плата разработки Open3S250E FPGA интегрирует интерфейс JTAG для программирования/отладки.

JTAG названия и описание сигнала

Надпись JTAG

Ресурсы для развития

Open3S250E FPGA development board поставляется с пользовательским руководством CD, включая ресурсы разработки, перечисленные ниже:

• Сопутствующее программное обеспечение (Xilinx ISE 12-Поддерживает Winxp/Win7, не поддерживает Win8)
• Демонстрационный код (Verilog, VHDL)
• Схема (PDF)
• FPGA разработка документов

В комплект входит

1. Open3S250E макетная плата x 1
2. 4-контактный провод x 2
3. 2-контактный провод x 2
4. Кабель питания USB x 1
