Core407V # STM32F407VET6 STM32F407 STM32 плата для Cortex-M4 оценки с полным IOs

STM32 маленькая плата с STM32F407VET6/STM32F407VGT6 MCU, full IO expander, JTAG/SWD интерфейс отладки

Обзор

Core407V-это небольшая плата для разработки STM32, которая имеетSTM32F407VET6Устройство в качестве микроконтроллера, поддерживает дальнейшее расширение. Идеально подходит для начала разработки приложений с семейством STM32F.

В качестве минимальной готовой к запуску системы Core407V интегрирует интерфейс связи USB, JTAG/SWD Программирование/отладка интерфейс, часы цепи, управление питанием USB, выбор режима загрузки и так далее.

Кроме того, штыревые заголовки на задней стороне позволяют Core407V быть подключены к вашей плате приложения и действовать в качестве основной цепи MCU в вашей системе. ВсеПорты ввода/выводаДоступны на штыревых заголовках, и шаг заголовка разработан как2,54 мм.

What's On Board

1. STM32F407VET6:Высокая производительность STM32 MCU, который характеристики:
   • Ядро:Cortex-M4 32-разрядный процессор RISC
   • Особенности:Полный набор инструкций по одноциклу DSP
   • Рабочая частота:168 МГц, 210 DMIPS/1,25 DMIPS/МГц
   • Операционной Напряжение:1,8 V-3,6 V
   • Посылка:LQFP100
   • Память:512kB Flash, 192 + 4kB SRAM
   • MCU интерфейсы связи:
     • 3 x SPI, 3 x USART, 2 x UART, 2 x I2S, 3 x I2C
     • 1 x FSMC, 1 x SDIO, 2 x CAN
     • USB 2,0-1 шт. высокоскоростное/полноскоростное устройство/хост/OTG контроллер с выделенным DMA, ULPI и на чипе полноскоростной PHY
     • 1x10/100 Ethernet MAC
     • 1x8 до 12 параллельный интерфейс камеры
   • AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 24 канала); 2 x DA (12 бит)
   • Отладки/программирования:Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAP
2. AMS1117-3.3 (с нижней стороны):3,3 V регулятор напряжения
3. MIC2075 (на нижней стороне):Бортовое USB устройство управления питанием
4. Мощность переключения питания,Питание от 5Vin или USB подключения
5. Режим загрузки переключатель,Для настройки BOOT0 pin-код
6. Мощность индикатор
7. Кнопка сброса
8. 8 м кварцевый генератор
9. 32,768 K кристалл (на нижней стороне),Для внутреннего RTC с калибровкой
10. Интерфейс JTAG/SWD:Для отладки/программирования
11. Разъем USB,Используется для установления связи USB между ПК и платой разработки STM32
12. Расширитель IO (включая VCC/GND),Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения
13. 5Vin выносной,5 в источник питания требуется при использовании USB хоста/OTG
14. USB джемпер
    • Короткий Джемпер при использовании USB
    • Откройте перемычку для отключения от портов ввода/вывода
15. VBAT Перемычка выбора
    • Короткий Джемпер для использования системы питания
    • Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору
16. VREF Перемычка выбора
    • Короткий Джемпер для подключения VREF +/VREF-к VCC/GND
    • Откройте перемычку для подключения VREF +/VREF-к другим пользовательским контактам через перемычку

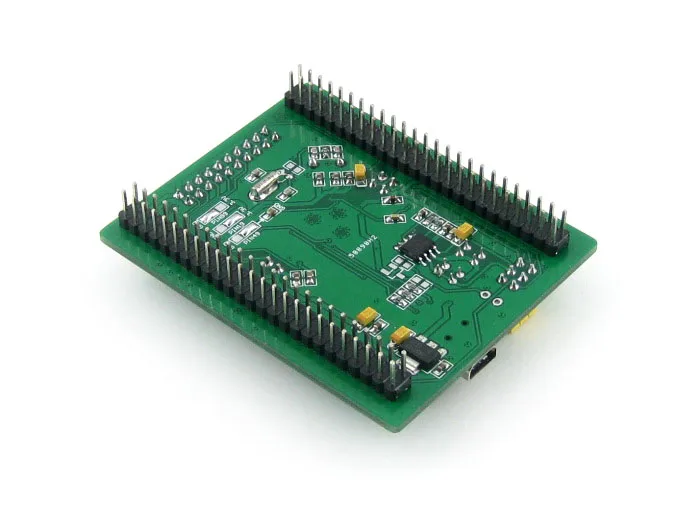

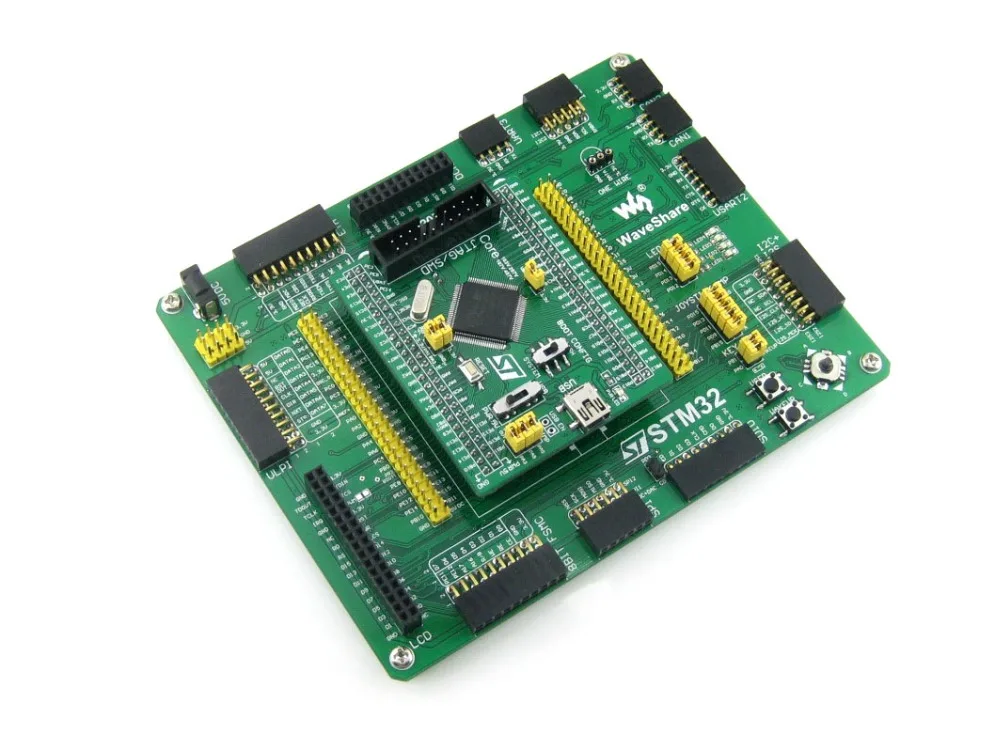

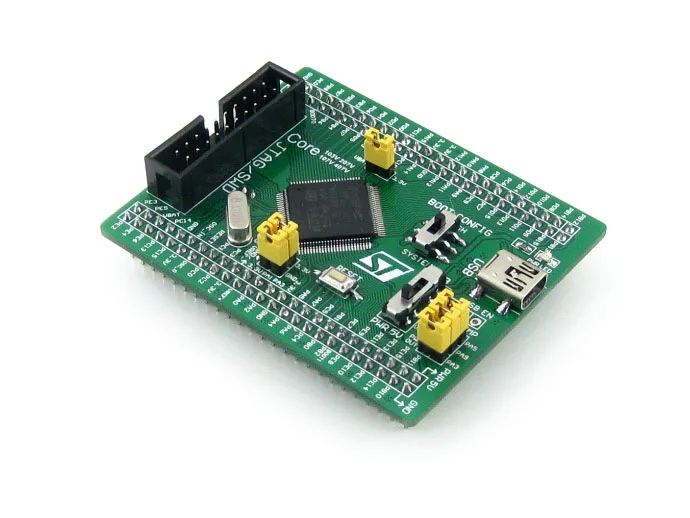

Фото

Примечание:
Core407V предоставляет интерфейс отладки JTAG/SWD, но не интегрирует любую функцию отладки, требуется отладчик.
Материнская плата и программист/отладчик на фотографиях не включены в цену.

JTAG

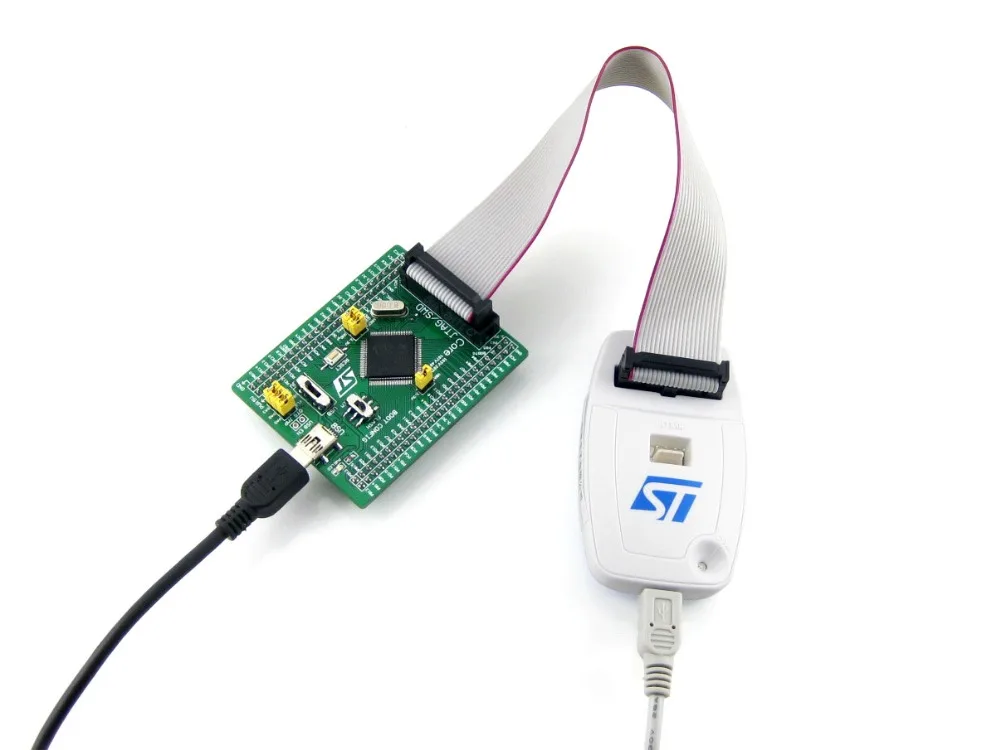

На рис. 1, на рис. 2 показана надпись JTAG, SWD интерфейс соответственно

Развития ресурсы

• Сопутствующее программное обеспечение (KEIL и т. д.)
• Примеры в C
• Схема (PDF)
• Разработка документов

Вики:Www.wav eshare.com/wiki/Core407V

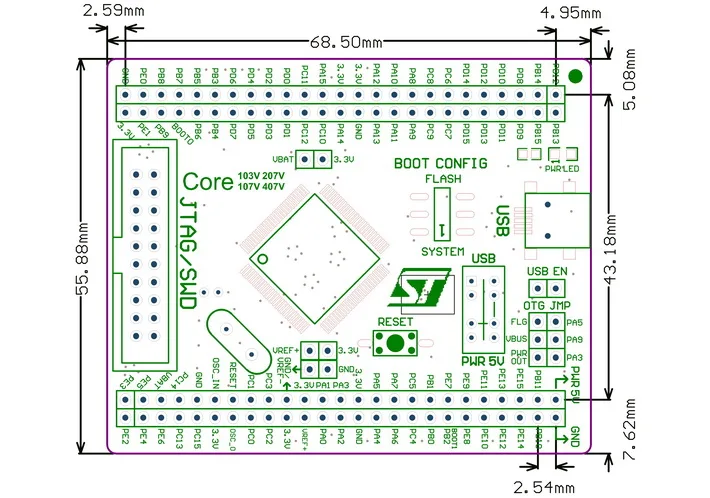

Размеры

Посылка содержит

1. Core407V макетная плата x 1
2. Кабель USB типа A-Mini-B x 1
3. CD-диск с программным обеспечением-1 шт.
