Макетная плата STM32, предназначенная для ST официальных инструментов STM32F0DISCOVERY, и интегрирует различные стандартные интерфейсы, довольно легко для периферийных расширений.

Обзор

Open32F0-D представляет собой STM32 Совет по развитию, предназначенный для ST Официальный ИнструментSTM32F0DISCOVERY, Который показываетSTM32F051R8T6Микроконтроллер бортовой.

В Open32F0-D поддерживает дальнейшее расширение с различными отдельно приобретаемый аксессуар доски для специфического применения. Модульный и открытый дизайн делает его идеальным для начала разработки приложения с Микроконтроллерами серии STM32F0.

What's на Материнская плата печатная плата

1. STM32F0DISCOVERY розетка:Для легкого подключения STM32F0DISCOVERY
2. 8I/Os + DAC + ADC интерфейс:Для подключения аксессуаров к платам, таких как кнопки, двигатели, модуль AD/DA и т. д.
3. USART2 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. д.
4. Интерфейс SPI1 / SPI2:Легко подключается к периферийным портам SPI, таким как DataFlash (AT45DBxx), sd-карта, модуль MP3 и т. д.
5. ЖК-дисплей разъем:Для подключения сенсорного ЖК-экрана
6. USART1 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. д.
7. Интерфейс I2C1 / I2C2:Легко соединяется с периферийными устройствами I2C, такими как расширитель I/O (PCF8574), FRAM (FM24CLxx) и т. д.
8. I2S / I2C1 интерфейс:Легко подключается к внешним IPS, таким как аудио модуль, и т. Д.
9. Интерфейс с одним проводом:Легко подключается к однопроводным приборам (посылка-92), например, датчику температуры (DS18B20), электронному номеру регистрации (DS2401) и т. д.
10. 5V/3,3 V вход/выход:Обычно используется как выходная мощность, также обычное заземление с другой платой пользователя
11. Разъем постоянного тока 5 В
12. MCU контактный разъем:Все порты MCU I/O доступны для Расширительных разъемов для дальнейшего расширения
13. SWD интерфейс:Для гайки/программирования
14. Джойстик джемпер
    • Короткая перемычка, чтобы подключить джойстик к стандартным I/Os, используемым в коде примера
    • Откройте перемычку, чтобы подключить джойстик к пользовательской I/Os через соединительные провода
15. Переключатель режима загрузки:Для настройки pin BOOT0
16. Мощность переключатель
17. Мощность индикатор
18. Джойстик:Пять положений

What's на STM32F0DISCOVERY

• Микроконтроллер STM32F051R8T6 с 64 КБ Flash, 8 КБ ОЗУ в LQFP64 посылка
• Бортовой ST-LINK/V2 с выбором переключатель режима для того, чтобы использовать в набор входит в качестве отдельного ST-LINK/V2 (с разъемом SWD для программирования и отладки)
• Питание платы: через usb-автобус или от внешнего источника питания 5 В
• Внешний источник питания: 3 в и 5 В
• Четыре светодиодных индикаторов:
  • LD1 (красный) для 3,3 V кнопка включения
  • LD2 (красный/зеленый) для передачи данных через USB
  • LD3 (зеленый) для выхода PC9
  • LD4 (синий) для выхода PC8
• Две кнопки (пользовательский и сброс)
• Удлинитель для всех LQFP64 I/Os для быстрого подключения к макетной плате и легкого нанесения
• Предусмотрена дополнительная плата, которая может быть подключена к удлинительному соединителю для более легкого изготовления прототипа и зондирования.

Фото

Примечание:
В Open32F0-D Стандартный не включает в себя какие STM32F0DISCOVERY, ни каких-либо других аксессуаров.

SWD интерфейсы

На рисунке ниже показано, что наконечник наконечника интерфейса SWD

Развития ресурсы

• Соответствующее программное обеспечение (KEIL и т. д.)
• Демонстрационный код (образцы в C, μC/OS-II)
• Схема (PDF)
• STM32 разработка документов (технические характеристики и т. Д.)

Вики:Www.wav eshare.com/wiki/Open32F0-D

Посылка содержание

Вес:0,202 кг

1. Open32F0-D материнская плата печатная плата x 1

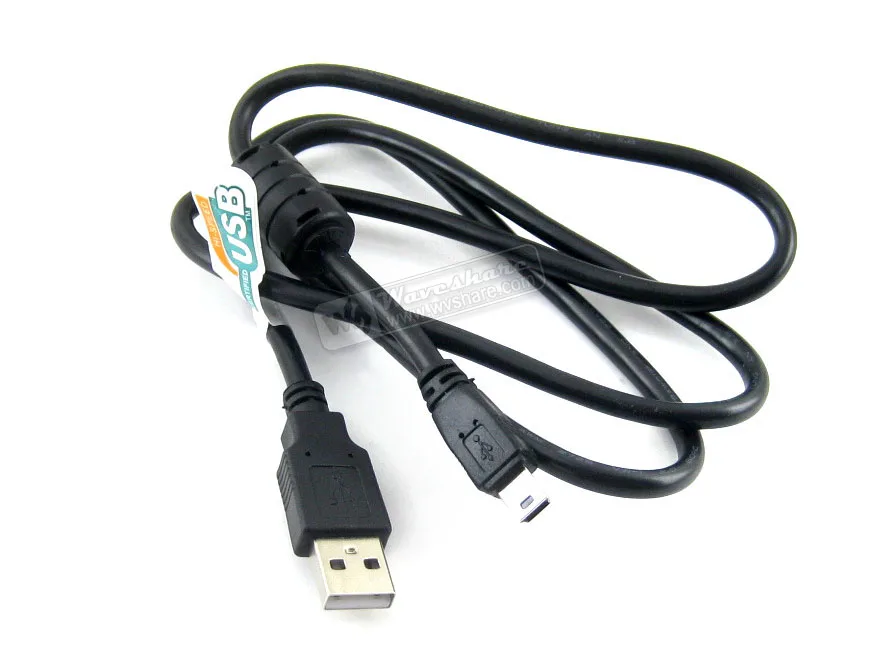

2. USB тип A штекер в mini-B кабель x 1

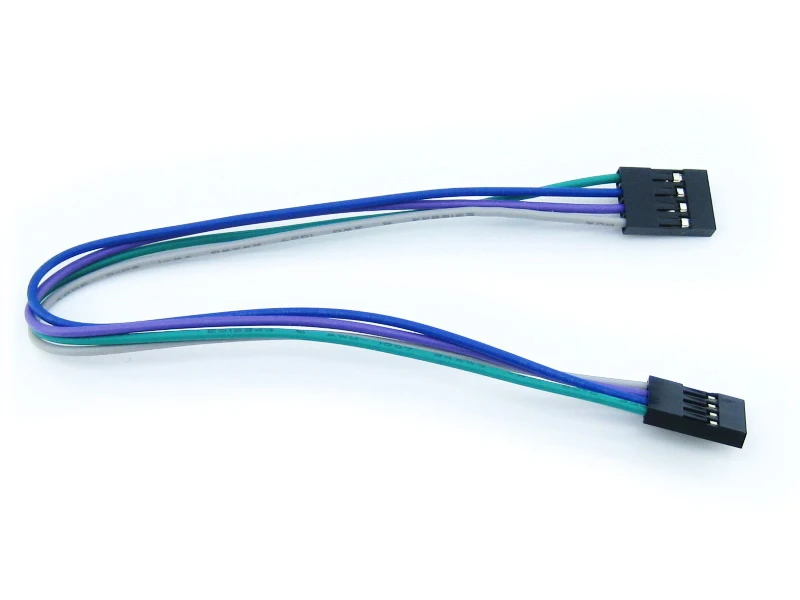

3. 4-контактный провод х 2

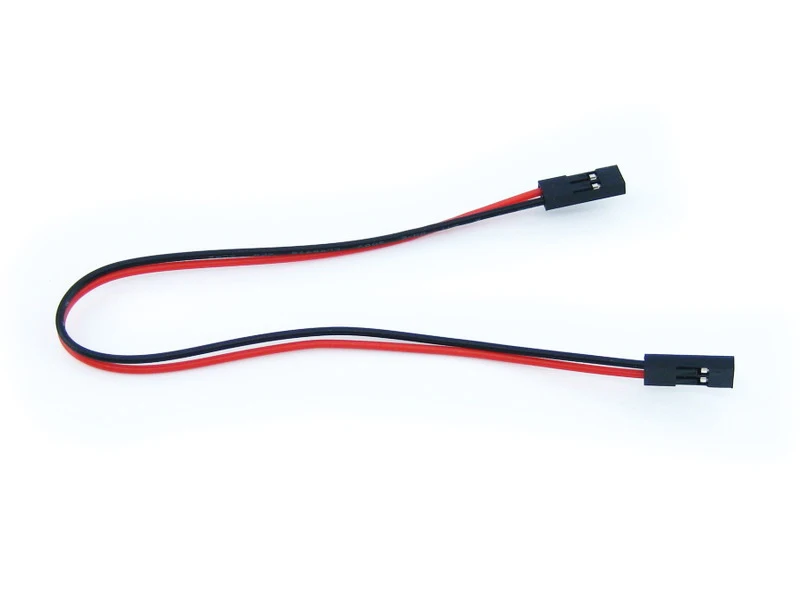

4. 2-контактный провод х 2

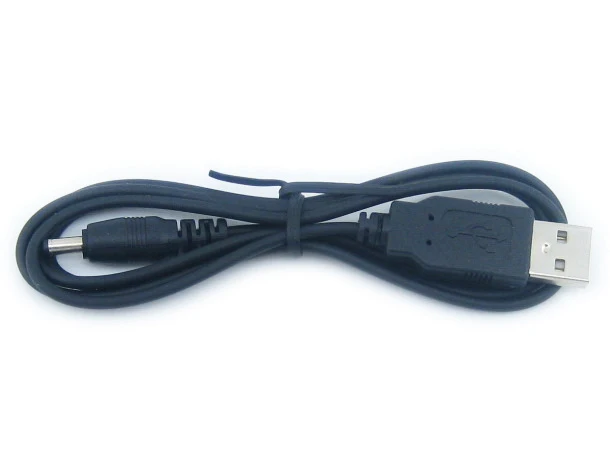

5. Кабель питания USB x 1

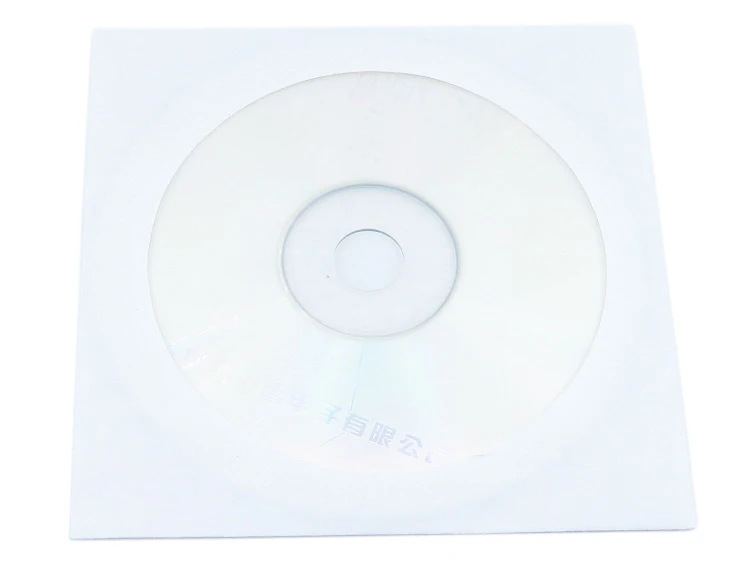

6. По CD x 1
