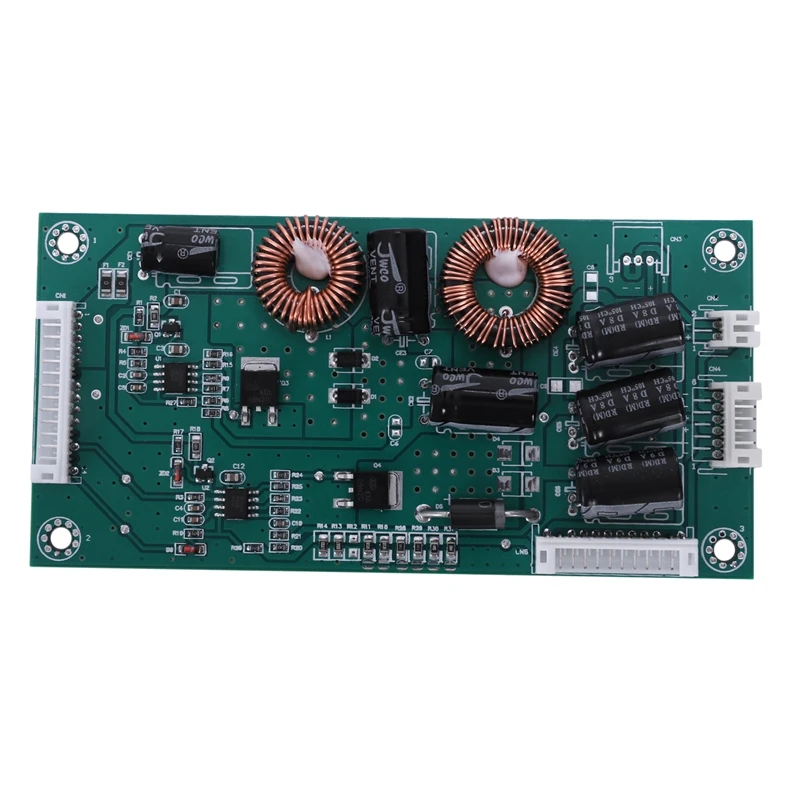

26 дюймов 55 ТВ светодиодная плата постоянного тока усилитель Stv доска

26 дюймов 55 ТВ светодиодная плата постоянного тока усилитель Stv доска

396,03 руб.

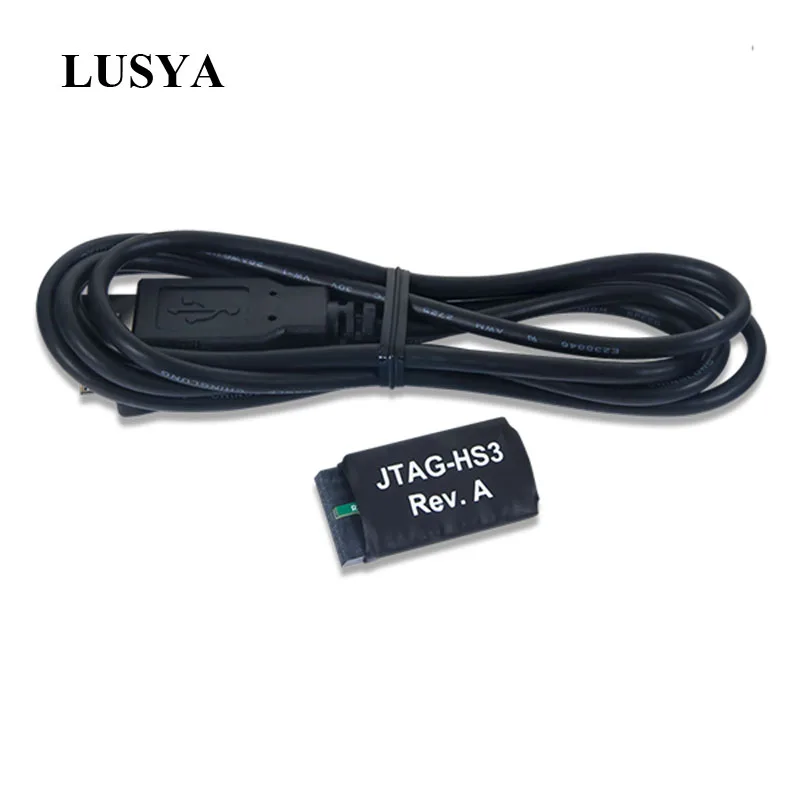

LUSYA JTAG HS3 FPGADownloader отладчик Digilent/Xilinx T1008|Демонстрационные стенды| |

LUSYA JTAG HS3 FPGADownloader отладчик Digilent/Xilinx T1008|Демонстрационные стенды| |

6 389,32 руб.
Акустический Левитатор сделай сам простой и доступный портативный акустический

Акустический Левитатор сделай сам простой и доступный портативный акустический

5 401,12 руб.
Сенсорный ЖК экран 3 5 дюйма для резистивного стандартного интерфейса с

Сенсорный ЖК экран 3 5 дюйма для резистивного стандартного интерфейса с

2 189,87 руб.
Модуль последовательного порта UART с USB на TTL чип CH340G порт для sup серфинга 3 В/5 В STC MCU

Модуль последовательного порта UART с USB на TTL чип CH340G порт для sup серфинга 3 В/5 В STC MCU

226,30 руб.

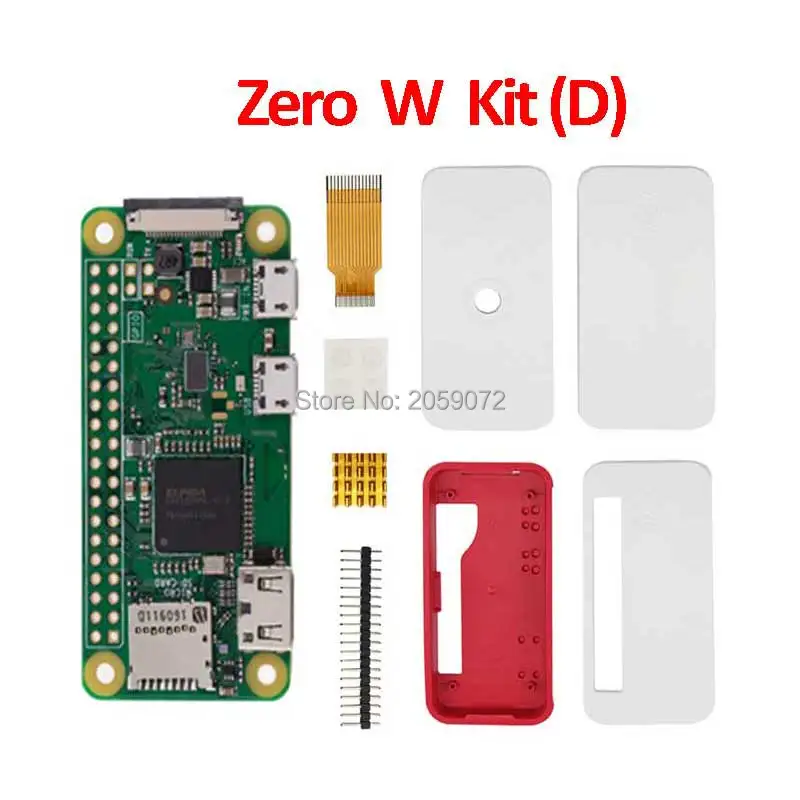

Raspberry Pi zero W Pi0 плата с 1 ГГц 512 Мб ОЗУ WIFI и Bluetooth Официальный нулевой корпус GPIO Pin

Raspberry Pi zero W Pi0 плата с 1 ГГц 512 Мб ОЗУ WIFI и Bluetooth Официальный нулевой корпус GPIO Pin

2 429,00 руб.

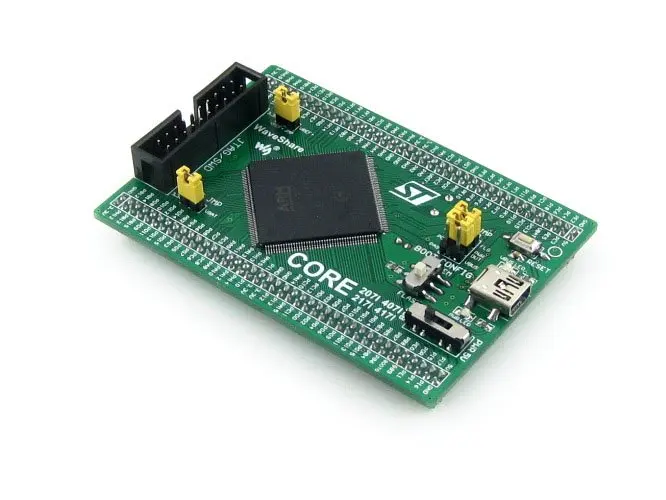

Core плата Core407I STM32F407IGT6 STM32F407 STM32 ARM для разработки с полной прошивкой IOs|board lcd|board

Core плата Core407I STM32F407IGT6 STM32F407 STM32 ARM для разработки с полной прошивкой IOs|board lcd|board

2 951,01 руб.

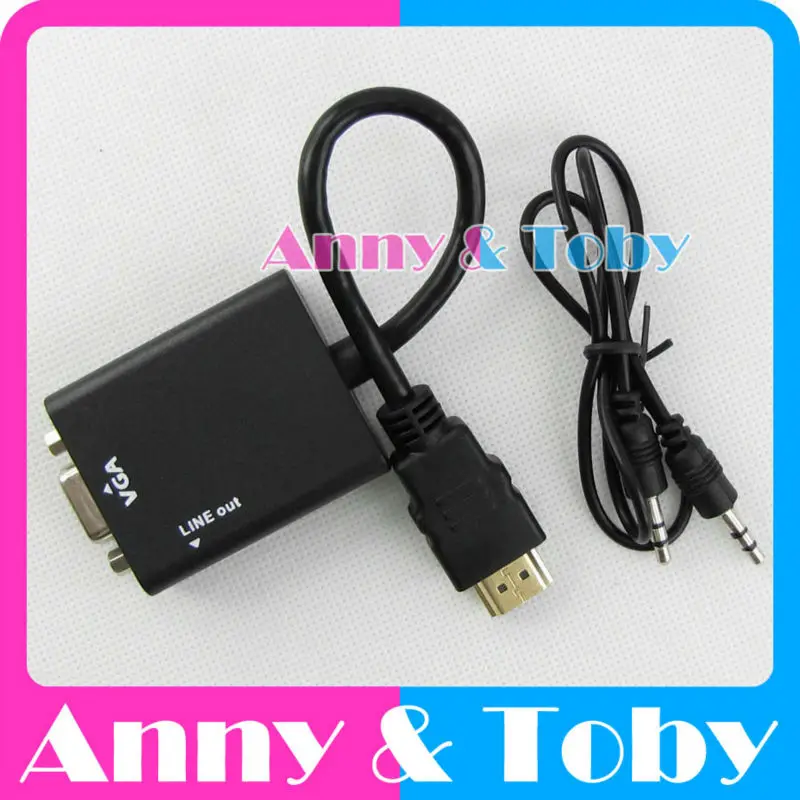

HDMI в VGA кабель видео конвертер адаптер с 3 5 мм аудио для Raspberry Pi банан PI настольного

HDMI в VGA кабель видео конвертер адаптер с 3 5 мм аудио для Raspberry Pi банан PI настольного

350,77 руб.
Development Board Store

Development Board Store

Магазина Development Board Store работает с 18.02.2013. его рейтинг составлет 97.07 баллов из 100. В избранное добавили 1851 покупателя. Средний рейтинг торваров продавца 4.9 в продаже представленно 1797 наименований товаров, успешно доставлено 2552 заказов. 375 покупателей оставили отзывы о продавце.

Характеристики

Open3S500E упаковка B # XC3S500E Spartan 3E FPGA XILINX плата + LCD 1602 12864 12 модуль|xilinx spartan board|xc3s500e

История изменения цены

*Текущая стоимость 6 233,92 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

Месяц Минимальная цена Макс. стоимость Цена
Feb-20-2026 7916.32 руб. 8074.27 руб. 7995 руб.
Jan-20-2026 6420.90 руб. 6548.37 руб. 6484 руб.
Dec-20-2025 7791.38 руб. 7947.25 руб. 7869 руб.
Nov-20-2025 7729.45 руб. 7884.39 руб. 7806.5 руб.
Oct-20-2025 6171.93 руб. 6294.25 руб. 6232.5 руб.
Sep-20-2025 7604.67 руб. 7756.53 руб. 7680 руб.
Aug-20-2025 7542.22 руб. 7693.51 руб. 7617.5 руб.
Jul-20-2025 7480.57 руб. 7630.32 руб. 7555 руб.

Описание товара

Open3S500E упаковка B # XC3S500E Spartan 3E FPGA XILINX плата + LCD 1602 12864 12 модуль|xilinx spartan board|xc3s500eOpen3S500E упаковка B # XC3S500E Spartan 3E FPGA XILINX плата + LCD 1602 12864 12 модуль|xilinx spartan board|xc3s500eOpen3S500E упаковка B # XC3S500E Spartan 3E FPGA XILINX плата + LCD 1602 12864 12 модуль|xilinx spartan board|xc3s500eOpen3S500E упаковка B # XC3S500E Spartan 3E FPGA XILINX плата + LCD 1602 12864 12 модуль|xilinx spartan board|xc3s500eOpen3S500E упаковка B # XC3S500E Spartan 3E FPGA XILINX плата + LCD 1602 12864 12 модуль|xilinx spartan board|xc3s500eOpen3S500E упаковка B # XC3S500E Spartan 3E FPGA XILINX плата + LCD 1602 12864 12 модуль|xilinx spartan board|xc3s500e

Открытая 3S500E упаковка B # XC3S500E Spartan 3E FPGA XILINX плата + LCD 1602 + LCD 12864 + 12 модуль

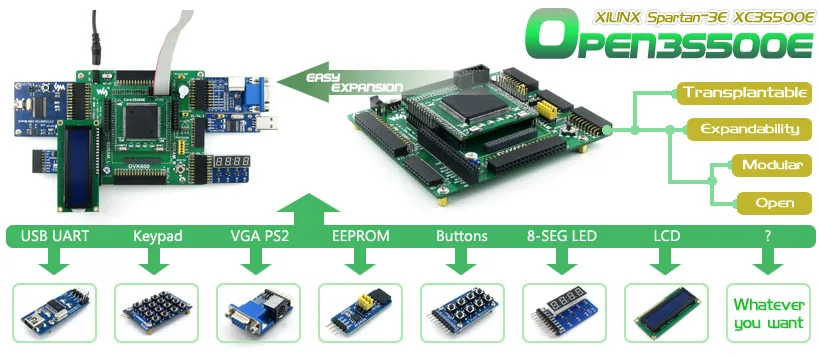

Плата разработки FPGA предназначена для серии XILINX Spartan-3E, имеет встроенную XC3S500E и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий. XC3S500E development board

Обзор

Open3S500EЭто Плата развития FPGA, которая состоит из материнской платыDVK600И основная плата FPGACore3S500E.

Open3S500E поддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с устройствами FPGA серии XILINX Spartan-3E.

Что на материнском доске

FPGA CPLD development board on board resource
  1. FPGA CPLD разъем основной платы:Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту
  2. Интерфейс 8I/Os_1,Для подключения комплектующих досок/модулей
  3. Интерфейс 8I/Os_2,Для подключения комплектующих досок/модулей
  4. Интерфейс 16I/Os_1,Для подключения комплектующих досок/модулей
  5. Интерфейс 16I/Os_2,Для подключения комплектующих досок/модулей
  6. Интерфейс 32I/Os_1,Для подключения комплектующих досок/модулей
  7. Интерфейс 32I/Os_2,Для подключения комплектующих досок/модулей
  8. Интерфейс 32I/Os_3,Для подключения комплектующих досок/модулей

Все интерфейсы ввода/вывода выше:

  • Способен моделироваться как USART, I2C, SPI, PS/2 и т. Д.
  • Способен управлять устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д.
  1. Интерфейс SDRAM
    • Для подключения платы аксессуаров SDRAM
    • Также работает как FPGA CPLD разъемы расширения
  2. ЖК-интерфейс,Для подключения LCD22, LCD12864, LCD1602
  3. Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
  4. 5 V DC jack
  5. Джойстик:Пять позиций
  6. Зуммер
  7. Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602 регулировка контрастности
  8. Выключатель питания
  9. Перемычка зуммера
  10. Перемычка с одним проводом
  11. Перемычка для джойстика

Для джемперов 17-19:

  • Короткая перемычка для подключения к I/Os, используемая в коде примера
  • Откройте перемычку для подключения к другим пользовательским контактам через перемычки

DVK600 поддерживает широкий спектр различных основных плат, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной основной плате. Например, при подключении к Core3S500E/CoreEP2C8 '32I/Os_3' не подключен.

Что на Core3S500E

XC3S500E core board on board resource
  1. XC3S500E:Устройство XILINX Spartan-3E FPGA с функциями:
    • Рабочая частота:50 МГц
    • Рабочее напряжение:1,15 в ~ 3,3 В
    • Упаковка:QFP208
    • I/Os:116
    • LEs:500 K
    • RAM:360кб
    • DCMs: 4
    • Отладка/программирование:поддержка jtag
  2. AMS1117-3.3,3,3 В регулятор напряжения
  3. AMS1117-2.5,Регулятор напряжения 2,5 В
  4. AMS1117-1.2,Регулятор напряжения 1,2 В
  5. XCF04S,Встроенная последовательная флэш-память, для хранения кода
  6. Индикатор питания
  7. Светодиоды
  8. Индикатор инициализации FPGA
  9. Кнопка сброса
  10. Кнопка nCONFIG:Для повторной настройки чипа FPGA, эквивалент перезарядки питания
  11. 50 м активный кристаллический осциллятор
  12. Интерфейс JTAG:Для отладки/программирования
  13. Расширитель FPGA pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения

Фотографии

FPGA Development Board
Open3S500E макетная плата FPGA Development Board
Open3S500E макетная плата FPGA Development Board
Open3S500E доска для разработки вид сзади FPGA Development Board
Материнская плата DVK600 FPGA Core Board
FPGA основная плата Core3S500E FPGA Core Board
FPGA основная плата Core3S500E
Подключение к различным периферийным устройствам LCD12864
Подключение к LCD12864 LCD1602
Подключение к LCD1602 RS232 Board
Подключение к плате RS232 PL2303 USB UART Board mini
Подключение к USB UART Board 8 SEG LED Board
Подключение к 8 светодиодным панелям 8 Push Buttons
Подключение к 8 кнопкам 4x4 Keypad
Подключение к 4x4 клавиатуре AT24CXX EEPROM Board
Подключение к плата eeprom Multi peripherals cascading
Несколько периферийных устройств, подключенных к одному интерфейсу DataFlash Board
Подключение к плате DataFlash CY7C68013A USB Board
Подключение к USB плате CY7C68013A VGA PS2 Board
Подключение к плате VGA PS2 Connecting to any accessory board
Подключение к любой вспомогательной плате, которая вам нужна

Примечание: Open3S500E не интегрирует любые функции программирования/отладки, требуется программист/отладчик.

Примеры

Плата разработки Open3S500E FPGA поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.

Периферийное устройство Описание Интерфейс Verilog VHDL
AT24CXX EEPROM I2C Y Y
FM24CXX Фрам I2C Y Y
AT45DBXX DATAFLASH SPI Y
PCF8563 RTC I2C Y
PCF8591 4xAD, 1xDA I2C Y
DS18B20 Датчик температуры 1 провод Y
SP3232 Серийное общение UART Y Y
SP3485 Серийное общение UART Y Y
PL2303 USB для UART UART Y Y
CY7C68013A Usb-устройство I/Os   Y
Зуммер Звуковое устройство 1I/O (ШИМ) Y Y
Клавиатура PS/2 Входное устройство PS/2 Y Y
Одиночные кнопки Входное устройство ---- Y Y
4x4 клавиатуры Входное устройство 8I/Os Y Y
Джойстик Входное устройство 5I/Os Y Y
Светодиод Демонстрационное устройство ---- Y Y
8 светодиодов Демонстрационное устройство 13I/Os Y Y
Монитор VGA Демонстрационное устройство VGA Y Y
Персональный ЖК-дисплей Демонстрационное устройство 11I/Os Y Y
Графический ЖК-дисплей Демонстрационное устройство 11I/Os Y Y

Интерфейс отладки/программирования

Плата разработки Open3S500E FPGA интегрирует интерфейс JTAG для программирования/отладки.

JTAG header pinout

Ресурсы для развития

Плата разработки Open3S500E FPGA поставляется с компакт-диском руководства пользователя, включая ресурсы разработки, перечисленные ниже:

  • Сопутствующее программное обеспечение (Xilinx ISE 12-Поддерживает Winxp/Win7, не поддерживает Win8)
  • Демонстрационный код (Verilog, VHDL)
  • Схема (PDF)
  • Документы по разработке FPGA
  • Вики:Www.wav eshare.com/wiki/Open3S500E



В комплект входит

"Стандартная упаковка"И"Комплект аксессуаров для досок"Ниже включены.

Стандартная упаковка

  1. Open3S500E макетная плата x 1
  2. 4-контактный провод x 2
  3. 2-контактный провод x 2
  4. Кабель питания USB x 1
1. 2. 3. 4.

Комплект аксессуаров для досок

  1. Плата VGA PS2 x 1
  2. PL2303 USB UART Board (mini) x 1
  3. AT45DBXX DataFlash Board x 1
  4. FM24CLXX Фрам доска x 1
  5. CY7C68013A USB плата (мини) x 1
  6. PCF8563 RTC плата x 1
  7. PCF8591 AD DA плата x 1
  8. DS18B20 x 1
  9. LCD12864 (3,3 В Синяя подсветка) x 1
  10. LCD1602 (3,3 В Синяя подсветка) x 1
  11. Светодиодная панель 8 шт. x 1
  12. 8 кнопок x 1
  13. 4x4 клавиатуры x 1
  14. Usb-разъем типа A для мини-кабеля типа B x 1
1. 2. 3. 4. 5 6 7 8 9 10 11 12 13 14
