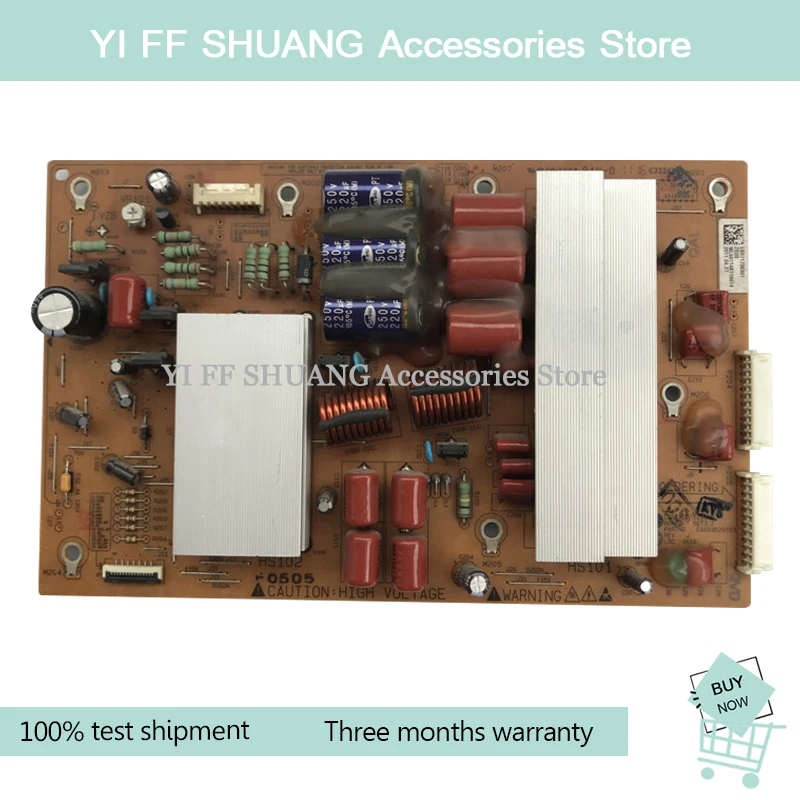

100% тестовая доставка для 50PT255C TA Zboard EAX63529101 EBR71736301|Демонстрационные стенды| |

100% тестовая доставка для 50PT255C TA Zboard EAX63529101 EBR71736301|Демонстрационные стенды| |

2 055,78 руб.

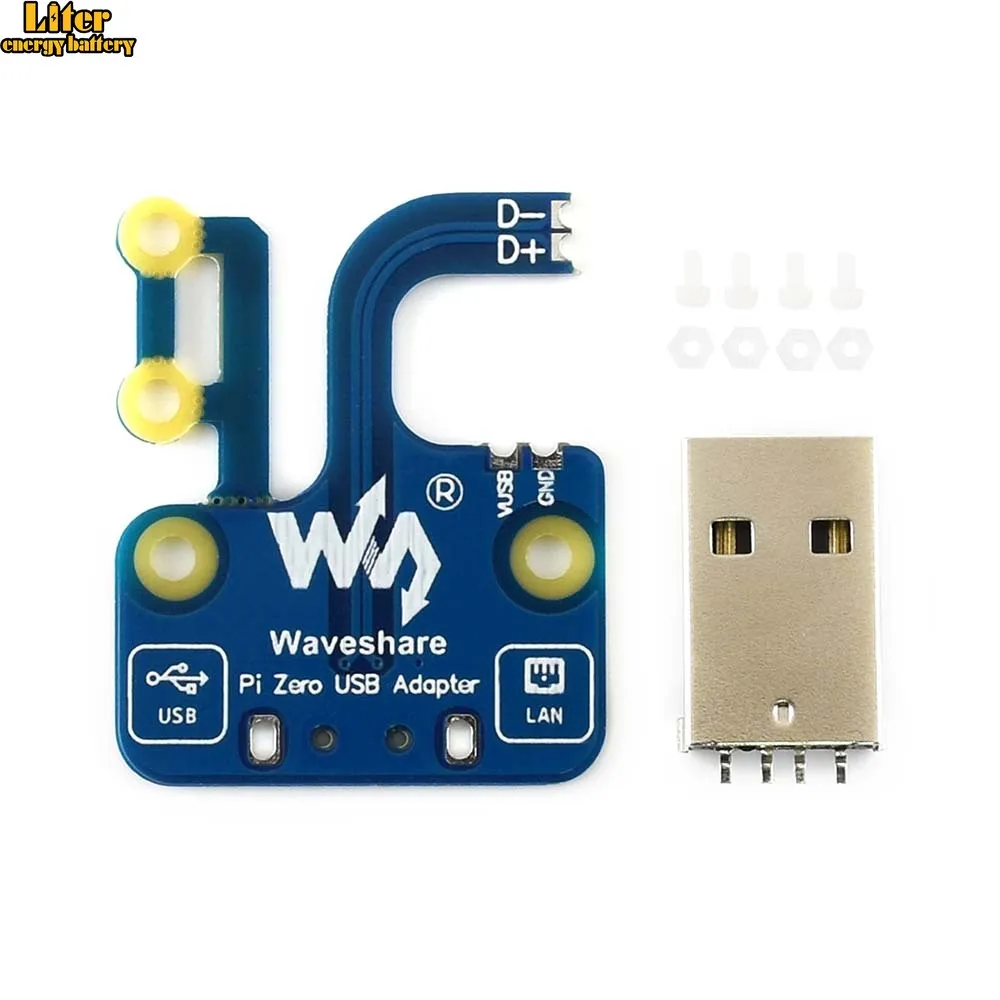

USB адаптер Pi Zero дополнительный фоторазъем для Raspberry Zero/Zero W/Zero WH подключите к

USB адаптер Pi Zero дополнительный фоторазъем для Raspberry Zero/Zero W/Zero WH подключите к

547,45 руб.

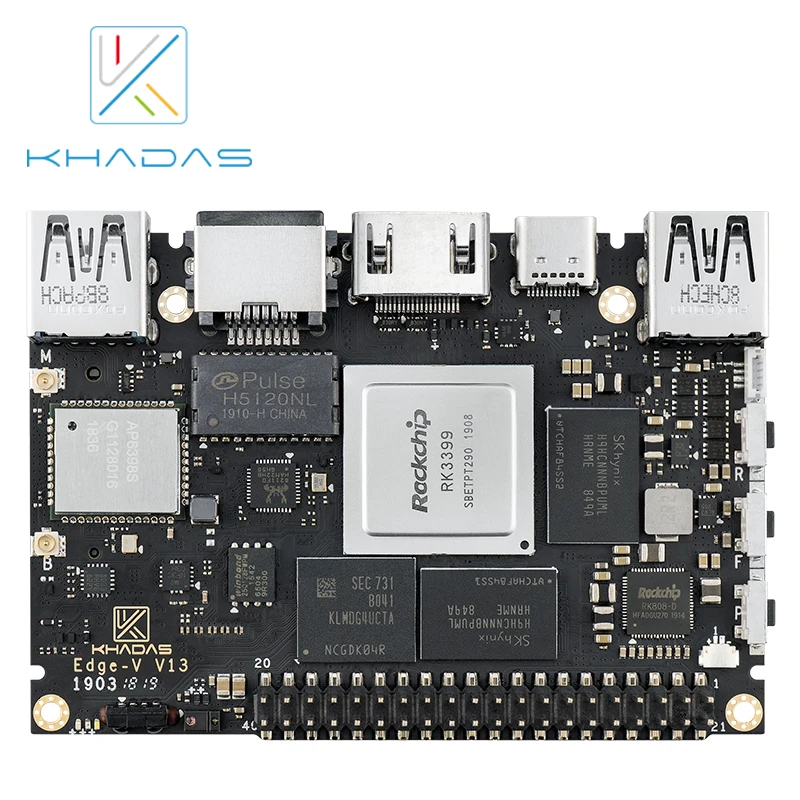

Новый Khadas SBC Edge V базовый RK3399 с 2G DDR4 + 16 Гб EMMC5.1 молдинговая плата|Демонстрационные

Новый Khadas SBC Edge V базовый RK3399 с 2G DDR4 + 16 Гб EMMC5.1 молдинговая плата|Демонстрационные

8 367,78 руб.

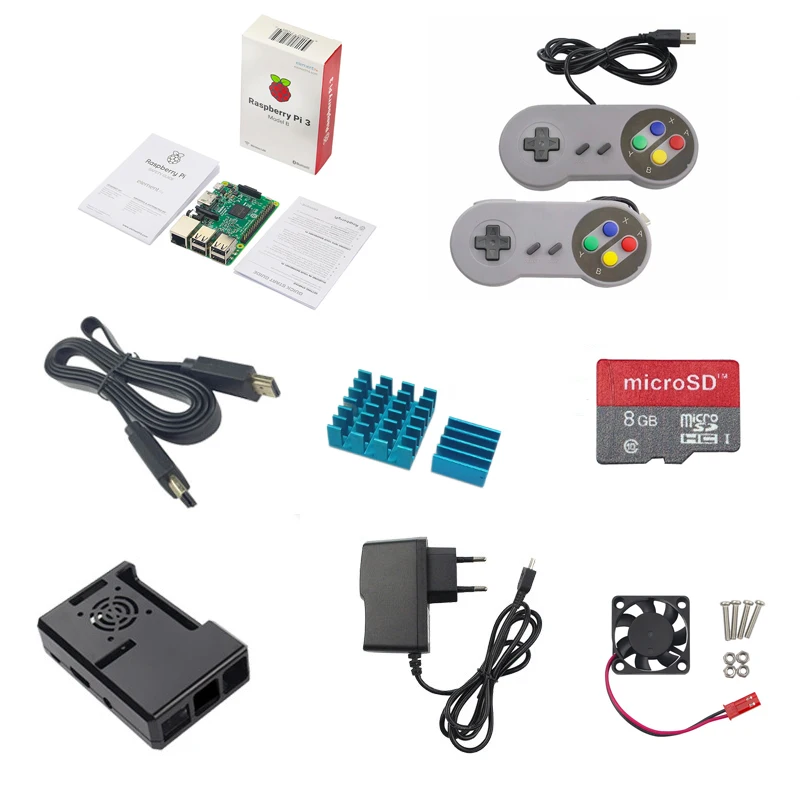

Чехол для RPI 3 чехол из АБС пластика адаптер питания кабель HDMI охлаждающий

Чехол для RPI 3 чехол из АБС пластика адаптер питания кабель HDMI охлаждающий

4 477,03 руб.

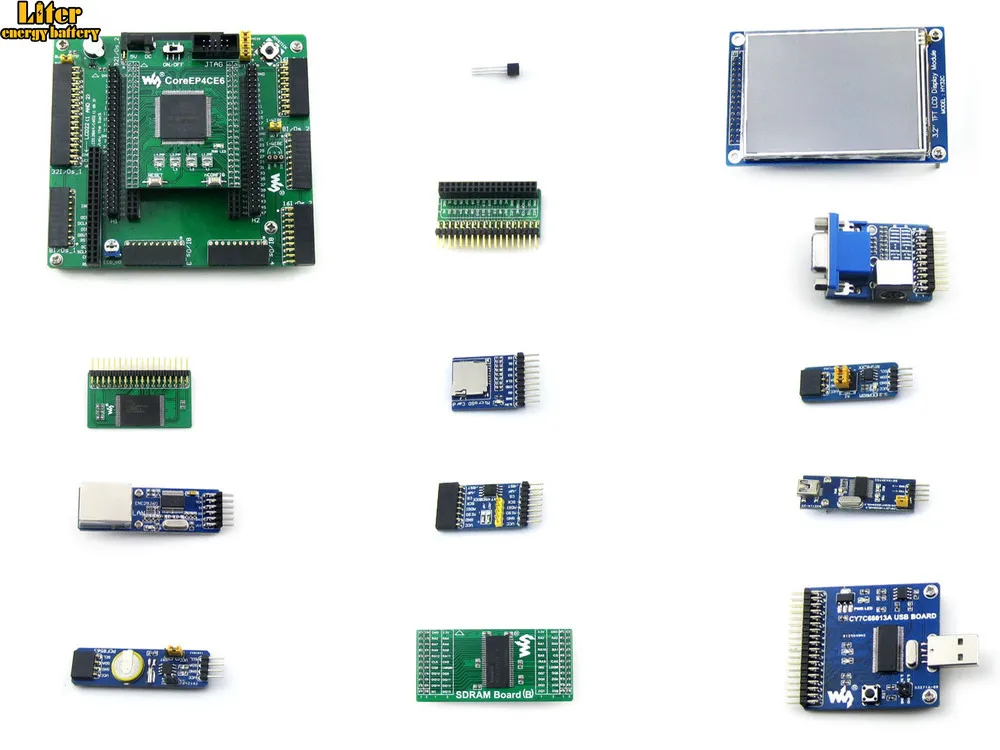

Altera Cyclone Board EP4CE6 C EP4CE6E22C8N ALTERA IV FPGA Development + 12 комплектов аксессуаров = OpenEP4CE6 упаковка

Altera Cyclone Board EP4CE6 C EP4CE6E22C8N ALTERA IV FPGA Development + 12 комплектов аксессуаров = OpenEP4CE6 упаковка

6 843,45 руб.
3 5 дюймовый высокой четкости HDMI Raspberry Pi 4th поколения 3B + дисплей ЖК резистивный

3 5 дюймовый высокой четкости HDMI Raspberry Pi 4th поколения 3B + дисплей ЖК резистивный

1 543,36 руб.
STM32F407VGT6 STM32 системная основная плата STM32F407 для развития F407 однокристальная

STM32F407VGT6 STM32 системная основная плата STM32F407 для развития F407 однокристальная

869,52 руб.
Многофункциональная печатная плата 208 мм соответствует электронным компонентам

Многофункциональная печатная плата 208 мм соответствует электронным компонентам

146,24 руб.
Development Board Store

Development Board Store

Магазина Development Board Store работает с 18.02.2013. его рейтинг составлет 97.07 баллов из 100. В избранное добавили 1851 покупателя. Средний рейтинг торваров продавца 4.9 в продаже представленно 1797 наименований товаров, успешно доставлено 2552 заказов. 375 покупателей оставили отзывы о продавце.

Характеристики

CoreEP4CE6 # EP4CE6E22C8N EP4CE6 ALTERA Cyclone IV CPLD & FPGA Altera макетная основная плата с полным IO

История изменения цены

*Текущая стоимость 2 041,13 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

Месяц Минимальная цена Макс. стоимость Цена
Feb-21-2026 2592.79 руб. 2644.63 руб. 2618 руб.
Jan-21-2026 2102.23 руб. 2144.67 руб. 2123 руб.
Dec-21-2025 2551.52 руб. 2602.27 руб. 2576.5 руб.
Nov-21-2025 2531.14 руб. 2582.5 руб. 2556.5 руб.
Oct-21-2025 2021.80 руб. 2061.86 руб. 2041 руб.
Sep-21-2025 2490.80 руб. 2540.9 руб. 2515 руб.
Aug-21-2025 2470.95 руб. 2519.2 руб. 2494.5 руб.
Jul-21-2025 2449.53 руб. 2498.5 руб. 2473.5 руб.

Описание товара

CoreEP4CE6 # EP4CE6E22C8N EP4CE6 ALTERA Cyclone IV CPLD & FPGA Altera макетная основная плата с полным IOCoreEP4CE6 # EP4CE6E22C8N EP4CE6 ALTERA Cyclone IV CPLD & FPGA Altera макетная основная плата с полным IOCoreEP4CE6 # EP4CE6E22C8N EP4CE6 ALTERA Cyclone IV CPLD & FPGA Altera макетная основная плата с полным IOCoreEP4CE6 # EP4CE6E22C8N EP4CE6 ALTERA Cyclone IV CPLD & FPGA Altera макетная основная плата с полным IOCoreEP4CE6 # EP4CE6E22C8N EP4CE6 ALTERA Cyclone IV CPLD & FPGA Altera макетная основная плата с полным IO

FPGA основной плате, Особенности ALTERA Cyclone Характеристическая вязкость полимера Чип EP4CE6E22C8N на борту

Обзор

CoreEP4CE6-это основная плата FPGA, которая оснащена встроенным устройством EP4CE6E22C8N, поддерживает дальнейшее расширение.

  • Бортовое последовательное устройство конфигурации EPCS16SI8N
  • Интегрированная Базовая схема FPGA, такая как часы
  • Встроенная кнопка nCONFIG, кнопка сброса, 4 светодиода
  • Все порты ввода/вывода доступны на контактных заголовках
  • Бортовой JTAG отладка/программирование интерфейс
  • 2,54 мм шаговый шаг, подходит для подключения к вашей системе приложений

Что на борту

EP4CE6E22C8N core board on board resource

  1. EP4CE6E22C8N:Устройство ALTERA Cyclone IV FPGA с функциями:
    • Рабочая частота: 50 МГц
    • Операционной Напряжение: 1,15 в ~ 3,465 в
    • Посылка: QFP144
    • I/Os: 80
    • LEs: 6K
    • Оперативная память: 270kb
    • PLLs: 2
    • Отладка/программирование: Поддержка JTAG
  2. AMS1117-3.3, 3,3 V регулятор напряжения
  3. AMS1117-2.5, 2,5 V регулятор напряжения
  4. AMS1117-1.2, 1,2 V регулятор напряжения
  5. EPCS16, Встроенная последовательная флэш-память, для хранения кода
  6. Мощность индикатор
  7. Светодиоды
  8. Кнопка сброса
  9. Nconfig кнопки: Может быть использован для настройки чип FPGA, эквивалент мощности сброс
  10. Мощность переключатель
  11. 50 м активный кристаллический осциллятор
  12. 5V DC jack
  13. JTAG интерфейс: Для отладки/программирования
  14. Расширитель FPGA pins, VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения
  15. Светодиодный джемперы

Фото

dividerdividerdividerdivider

Примечание:
CoreEP4CE6 предоставляет интерфейс отладки JTAG, но не интегрирует любую функцию отладки, требуется отладчик.
Материнская плата и программист/отладчик на фотографиях не включены в цену.

Джтаг Интерфейс

На рисунке ниже показана заголовок в джтаг

Рисунок 1). Джтаг заголовок
JTAG Header Pinout

Развития ресурсы

  • Соответствующее программное обеспечение (Quaters II, NIOS II и т. д.)
  • Демонстрационный код (Verilog, VHDL, NIOS II C)
  • Схема (PDF)
  • FPGA документация развития

Вики: Www.wav eshare.com/wiki/CoreEP4CE6

Посылка содержание

Вес: 0,074 кг

Посылка содержит

  1. CoreEP4CE6 основной плате х 1
  2. USB кабель для зарядки-1 шт.
