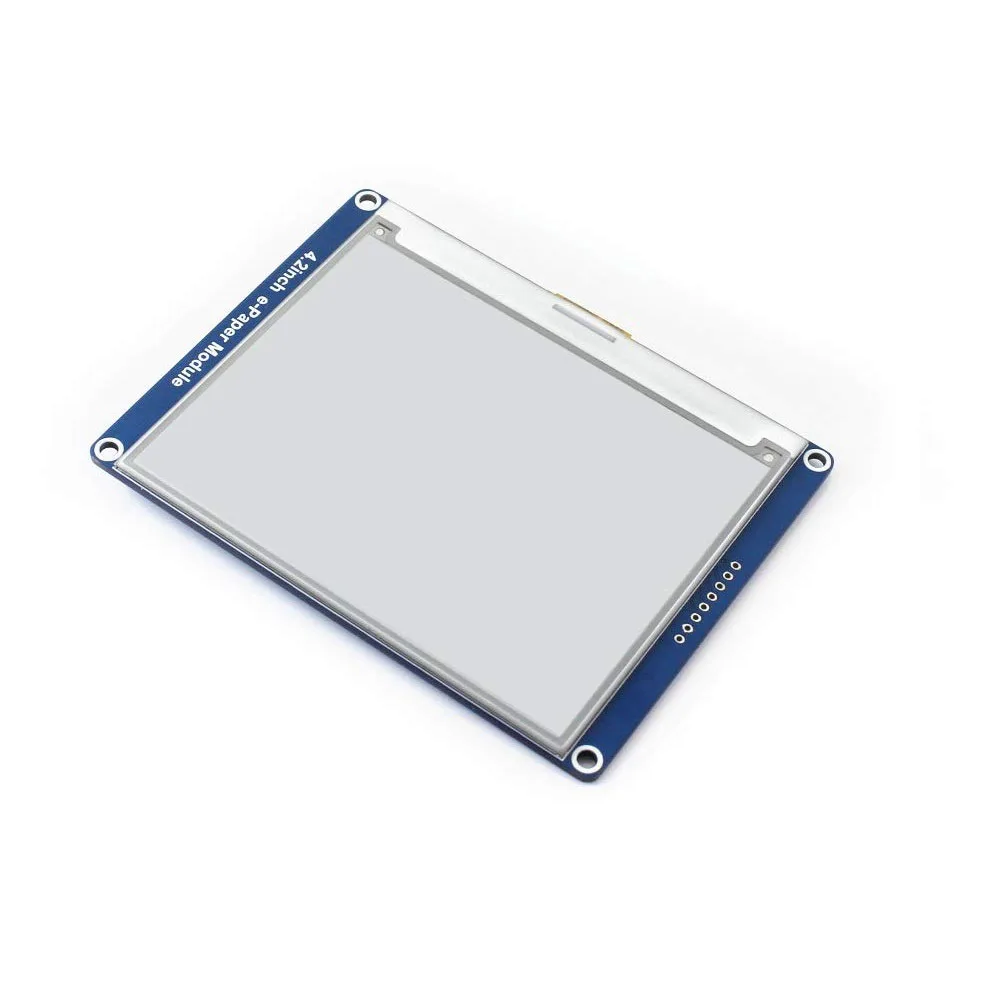

4 2 дюймов SPI интерфейсная плата E paper модуль дисплея без подсветки Ink экран DIY
3 276,64 руб.

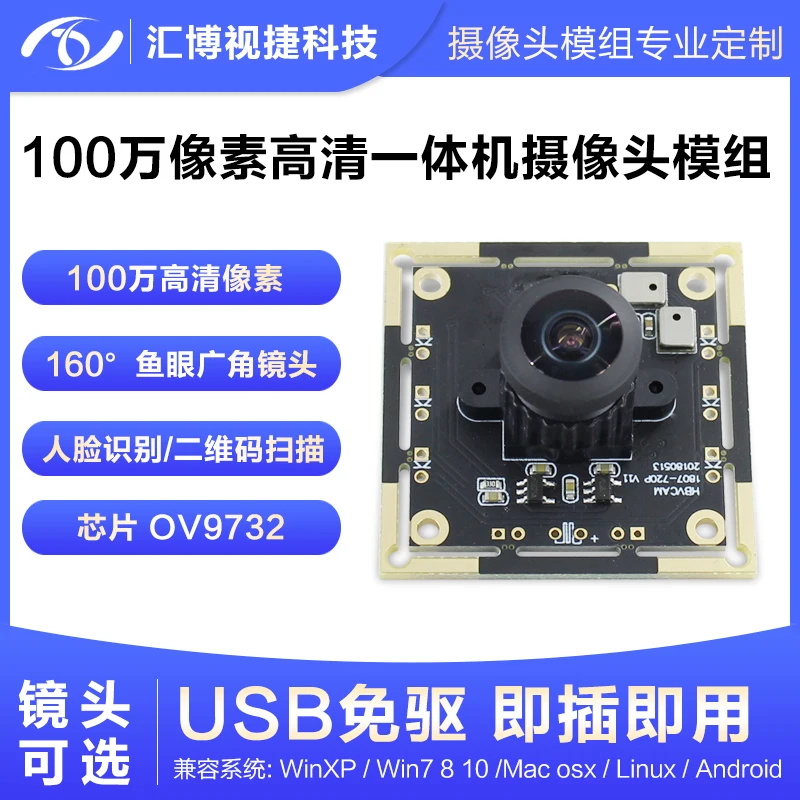

1 миллион пикселей камера OV9732 модуль HD 720P широкий угол 160 градусов USB драйвер
1 432,62 руб.
C8051F020 C8051F 8051 оценочная плата комплект + DVK501 системные инструменты = EX F02x Q100
5 285,37 руб.

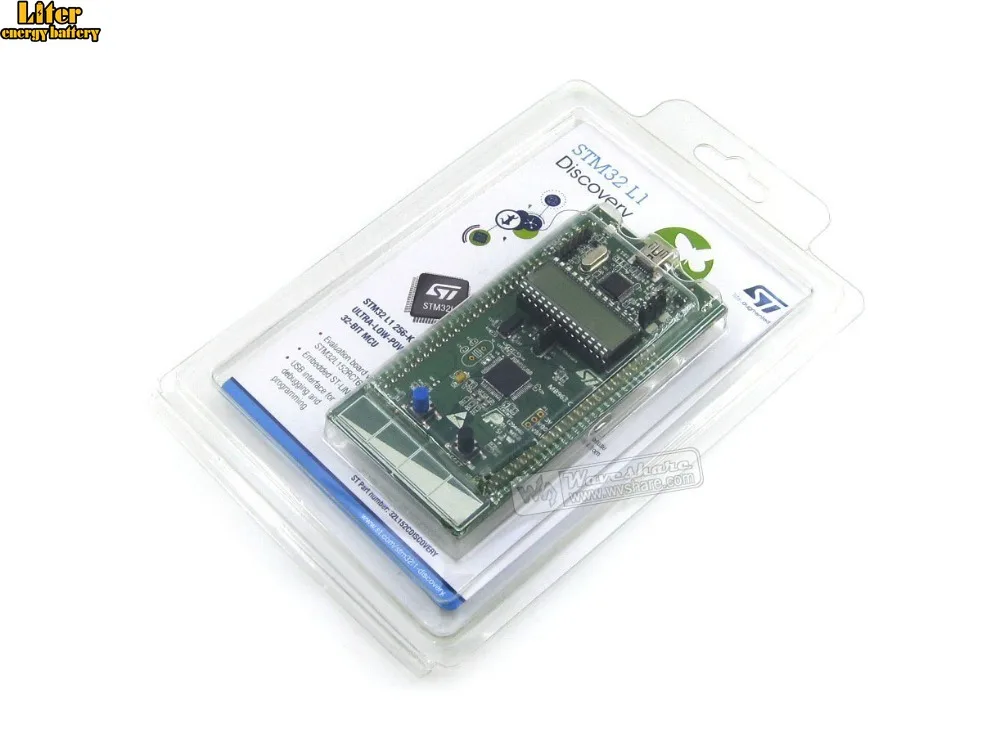

Макетная плата STM32 100% оригинал STm32 L1 набор для обнаружения сборки на STM32L152RBT6
2 067,72 руб.
Development Board Store
Магазина Development Board Store работает с 18.02.2013. его рейтинг составлет 97.07 баллов из 100. В избранное добавили 1851 покупателя. Средний рейтинг торваров продавца 4.9 в продаже представленно 1797 наименований товаров, успешно доставлено 2552 заказов. 375 покупателей оставили отзывы о продавце.
Характеристики
Адаптер программатора Yamaichi IC для QFP48 LQFP48 STM32 STM32F10xC STM32L15xC 0 5 мм|pitch animation|pitch meterpitch
История изменения цены
*Текущая стоимость 4 622,69 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-20-2026 | 5500.3 руб. | 5775.94 руб. | 5637.5 руб. |
| Feb-20-2026 | 5454.99 руб. | 5727.42 руб. | 5590.5 руб. |
| Jan-20-2026 | 4576.63 руб. | 4805.42 руб. | 4690.5 руб. |
| Dec-20-2025 | 5362.34 руб. | 5630.58 руб. | 5496 руб. |
| Nov-20-2025 | 4668.42 руб. | 4901.61 руб. | 4784.5 руб. |
| Oct-20-2025 | 5269.91 руб. | 5532.85 руб. | 5400.5 руб. |
| Sep-20-2025 | 5223.66 руб. | 5484.53 руб. | 5353.5 руб. |
| Aug-20-2025 | 5177.94 руб. | 5436.55 руб. | 5306.5 руб. |
| Jul-20-2025 | 5130.25 руб. | 5387.16 руб. | 5258.5 руб. |
Описание товара
Yamaichi IC Тесты & burn-в сокете с простым Советом, специально разработан для STM32 микроконтроллер в QFP48 (0,5 мм шаг) посылка
Особенности
- 20-контактный разъем JTAG/SWD порт и/или 4-контактный USART1 интерфейс для программирования/тестирования
- Внешний Кристалл может быть подключен через встроенное Гнездо для системы часов
- Встроенный кристаллический осциллятор 32,768 K
- Два светодиодный индикаторы для тестирования, которые подключены к ввода/вывода через перемычки
- Все булавки MCU доступны для Расширительных разъемов
- Штыревой разъём шаг: 2,54 мм (100mil)
Поддерживаемые устройства
STM32 микроконтроллер в QFP48 (0,5 мм шаг) посылка с совместимыми pinouts:
- Серия STM32F10xC (STM32F103CB, STM32F103C8 и т. д.)
- Серия STM32L15xC (STM32L151C6, STM32L152CB и т. д.)
Контур и размеры
Единица измерения: мм| Номер изделия: | Шаг | Контакты | Подходящие размеры IC (см.) | Внешние размеры (см.) | |||
|---|---|---|---|---|---|---|---|
| A x B | C x D | E | F | G x H | |||
| IC51-0484-806 | 0,5 | 48 | 7 × 7 | 9 × 9 | 8,2 | - | 29 × 32 |
Фото
- Порт JTAG/SWD
- Для программирования, отлаживания, тестирования
- Совместимость с ST-LINK / J-LINK / ULINK2 / STX-RLINK
- USART1 порт
- Поддерживает ISP и/или последовательный порт
- Светодиодный индикаторы
- Для быстрого тестирования
- Штырьковые разъемы, подключенные к контактам MCU
- Четко обозначены встроенными знаками
- Легко для тестирования и дальнейшего расширения
- Режим загрузки конфигурации
- Настройка BOOT0 и BOOT1 через джемперы
- Вход питания 5 В
- Разъем постоянного тока или 2-штыревой разъём
- Внешний Кристалл гнездо
- Вставьте Кристалл в отверстия с двух сторон, оставьте одно среднее отверстие
- Мощность индикатор
- Светодиодный джемперы
- Короткая перемычка для подключения светодиодов к контактам MCU I/O для тестирования
- Откройте Джемперы, чтобы отсоединить
- 32,768 K кристалл (на нижней стороне)
- Для внутреннего RTC с калибровкой
- 3,3 V Встроенный регулятор (на нижней стороне)
- AMS1117-3.
JTAG/SWD разъем макета
В STM32-QFP48 дома JTAG/SWD заголовки для подключения программист. Схема подключения указана на рис. 1 ниже.
Режим загрузки конфигурации
В зависимости от используемой контурной настройки флэш-память, системная память или SRAM выбираются в качестве загрузочного пространства, как показано в таблице 1 ниже.
Просмотров
Развития ресурсы:Схемы и т. Д.
Вики:Www.wav eshare.com/wiki/STM32-QFP48
Посылка содержание
- STM32-QFP48 × 1 шт.
- Кабель питания USB × 1
