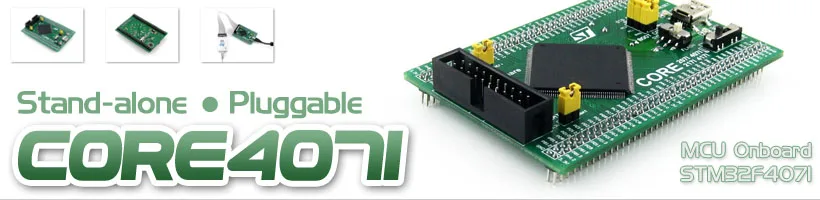

Core407I # STM32F407IGT6 STM32F407 STM32 Cortex-M4 оценки макетная плата с полным IOs

Небольшая плата STM32 с MCU STM32F407IGT6, full IO expander, JTAG/SWD интерфейс отлаживания

Обзор

Core407I-это небольшая плата разработки STM32, которая имеетSTM32F407IGT6Устройство в качестве микроконтроллера, поддерживает расширение. Идеально подходит для запуска разработки приложений с семьей STM32F.

В качестве минимальной готовой к запуску системы Core407I интегрирует интерфейс связи USB, интерфейс программирования JTAG/SWD/debugging, цепь часов, управление питанием USB, выбор режима загрузки и так далее.

Кроме того, штырьковые разъемы на задней стороне позволяют подключать Core407I к вашей плате приложения и выполнять функции ядра MCU в вашей системе. ВсеПорты ввода/выводаДоступны на штырьковых колонках, и шаблонный блок разработан как2,0 ммДля достижения меньшего размера печатной платы.

Что на плате

1. STM32F407IGT6:Высокая производительность STM32 MCU, который имеет:
   • Ядро:Cortex-M4 32-разрядный процессор RISC
   • Особенности:Полный комплект из одного цикла DSP инструкции
   • Рабочая частота:168 МГц, 210 DMIPS/1,25 DMIPS/МГц
   • Операционной Напряжение:1,8 V-3,6 V
   • Посылка:LQFP176
   • Память:1024kB Flash, 192 + 4kB SRAM
   • Интерфейсы связи MCU:
     • 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C
     • 1 x FSMC, 1 x SDIO, 2 x CAN
     • USB 2,0-1 шт. высокоскоростной/полноскоростной устройство от перенапряжения/хост/OTG USB флэш накопитель контроллер с выделенной DMA, ULPI и чип полноскоростной PHY
     • 1x10/100 Ethernet MAC
     • Параллельный интерфейс камеры от 8 до 14 бит, 1 шт.
   • AD и DA конвертеры:3 x AD (12 бит, 1 мкс, shares 24 канала); 2 x DA (12 бит)
   • Исправление/программирование:Поддержка JTAG/SWD (отладки последовательного провода), поддерживает IAP
2. AMS1117-3.3 (с нижней стороны),3,3 V регулятор напряжения
3. MIC2075 (с нижней стороны),Встроенное устройство управления питанием от USB
4. Выключатель питания,Питание от 5Vin или USB подключения
5. Переключатель режима загрузки,Для настройки pin BOOT0
6. Мощность индикатор
7. VBUS светодиодный
8. Кнопка сброса
9. Кристаллический осциллятор 8 м (на нижней стороне)
10. 32,768 K кристалл (на нижней стороне),Для внутреннего RTC с калибровкой
11. Интерфейс JTAG/SWD:Для гайки/программирования
12. USB интерфейс
    • Как устройство, используемое для создания связи USB между ПК и платой разработки STM32
    • Как хост, подключение к usb-приборам, таким как USB флеш-накопитель через USB OTG кабель
13. Расширитель MCU pins,Разъемы расширения доступны для VCC, GND и всех портов ввода/вывода для дальнейшего расширения
14. 5Vin выносной,При использовании хоста USB/OTG требуется блок питания 5 В
15. USB-хост/OTG jumper
    • Короткий Джемпер при использовании usb-хоста/OTG
    • Откройте перемычку, чтобы отсоединить от порта I/O
16. VBAT Перемычка выбора
    • Короткий Джемпер в использовании система источника питания
    • Откройте перемычку, чтобы подключить VBAT к внешнему питанию, например, батарее
17. VREF Перемычка выбора
    • Короткий Джемпер для подключения VREF + к VCC
    • Откройте перемычку для подключения VREF + к другому пользовательскому штифту через перемычку

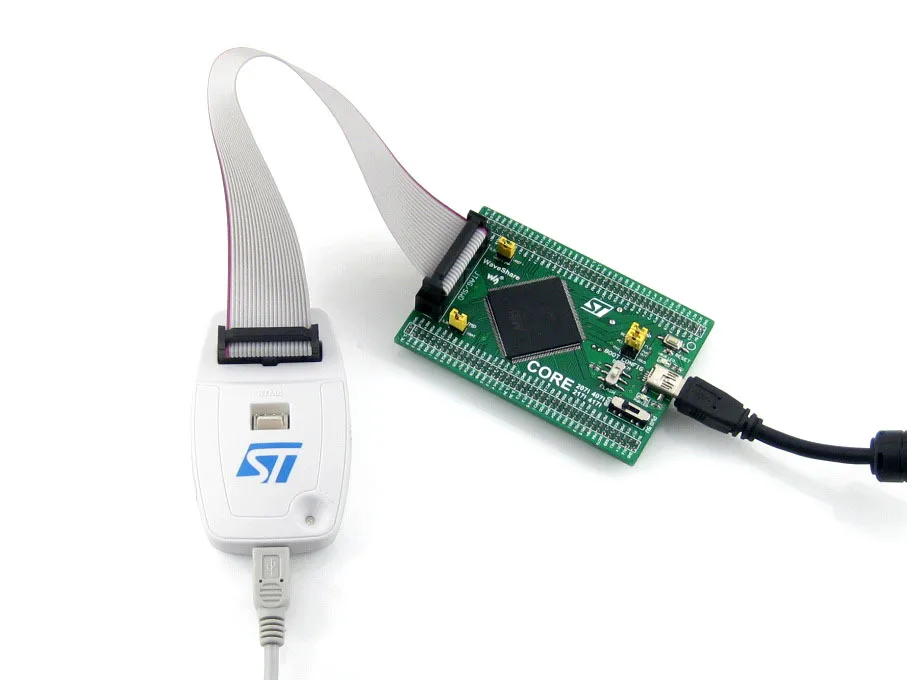

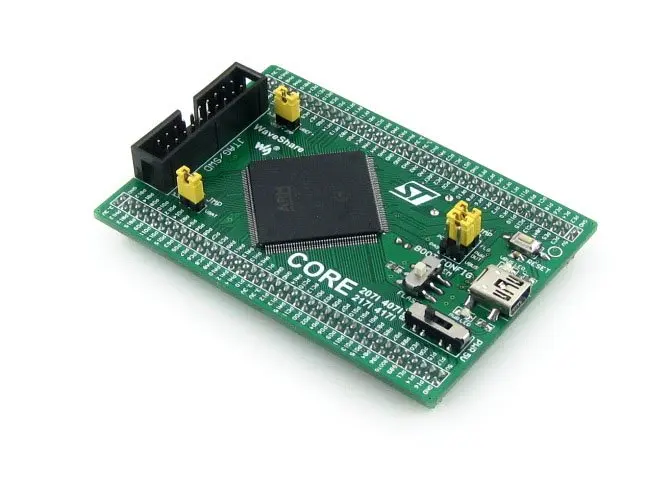

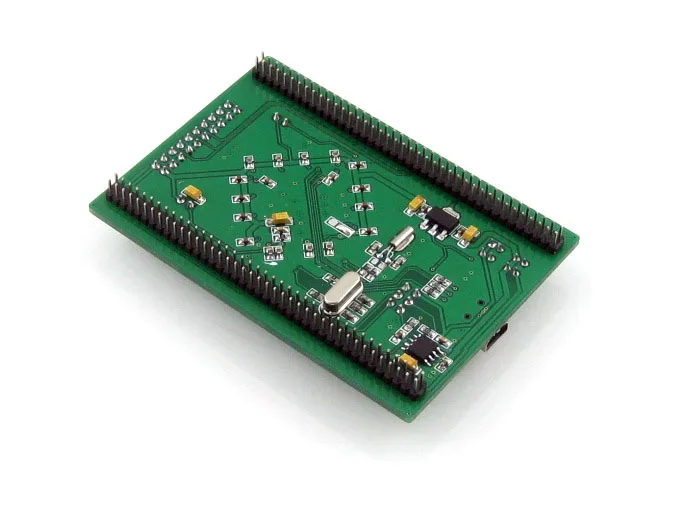

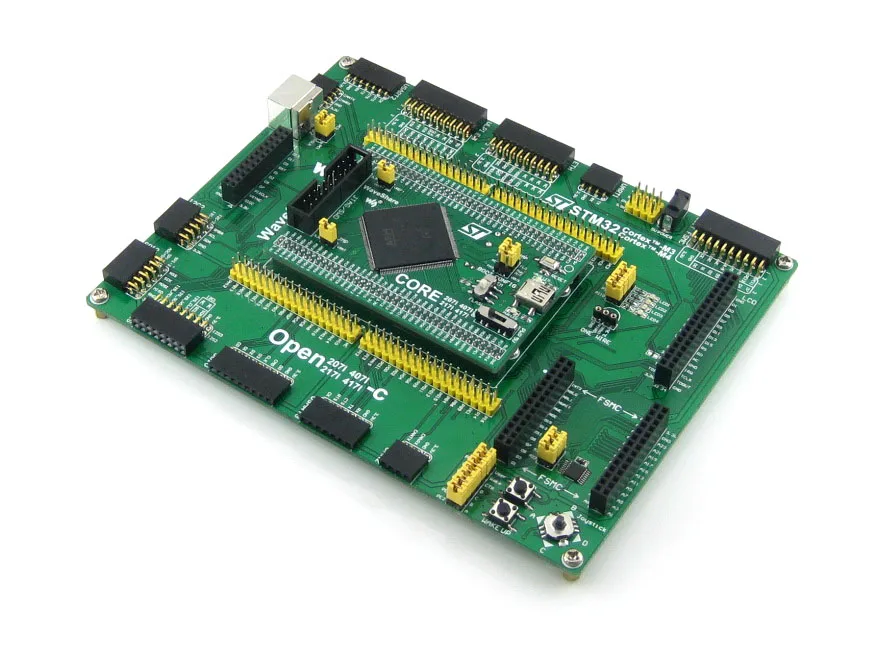

Фото

Примечание:
Core407I обеспечивает интерфейс для отлаживания JTAG/SWD, но не интегрирует какую-либо функцию отлаживания, необходим локатор.
Материнская плата и программатор/дебютор на фотографиях не включены в цену.

JTAG/SWD интерфейсы

На рис. 1, на рис. 2 изображен наконечник наконечника JTAG, интерфейс SWD, соответственно

Развития ресурсы

• Соответствующее программное обеспечение (KEIL и т. д.)
• Примеры в C
• Схема (PDF)
• Разработка документов

Вики:Www.wav eshare.com/wiki/Core407I

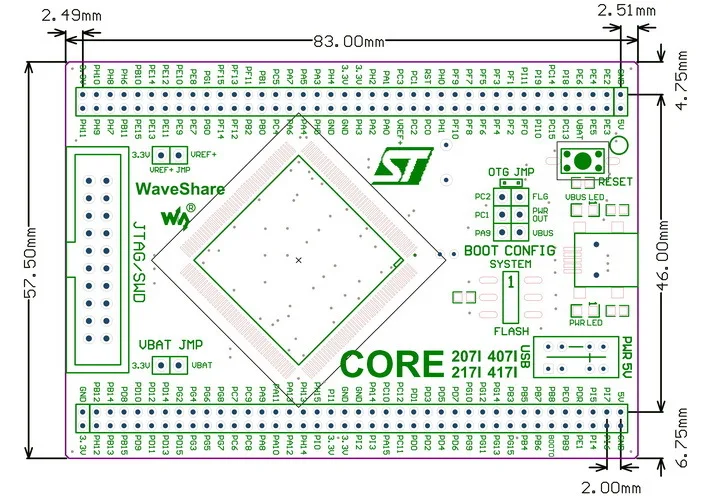

Размеры

Посылка содержит

1. Макетная плата Core407I x 1
2. Кабель USB type-A-Mini-B x 1
3. По CD x 1
