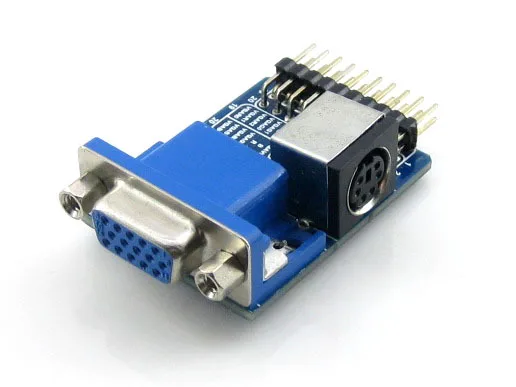

5 шт./лот VGA PS2 плата аксессуар тестовый модуль для + интерфейсы соединителя

5 шт./лот VGA PS2 плата аксессуар тестовый модуль для + интерфейсы соединителя

2 219,65 руб.

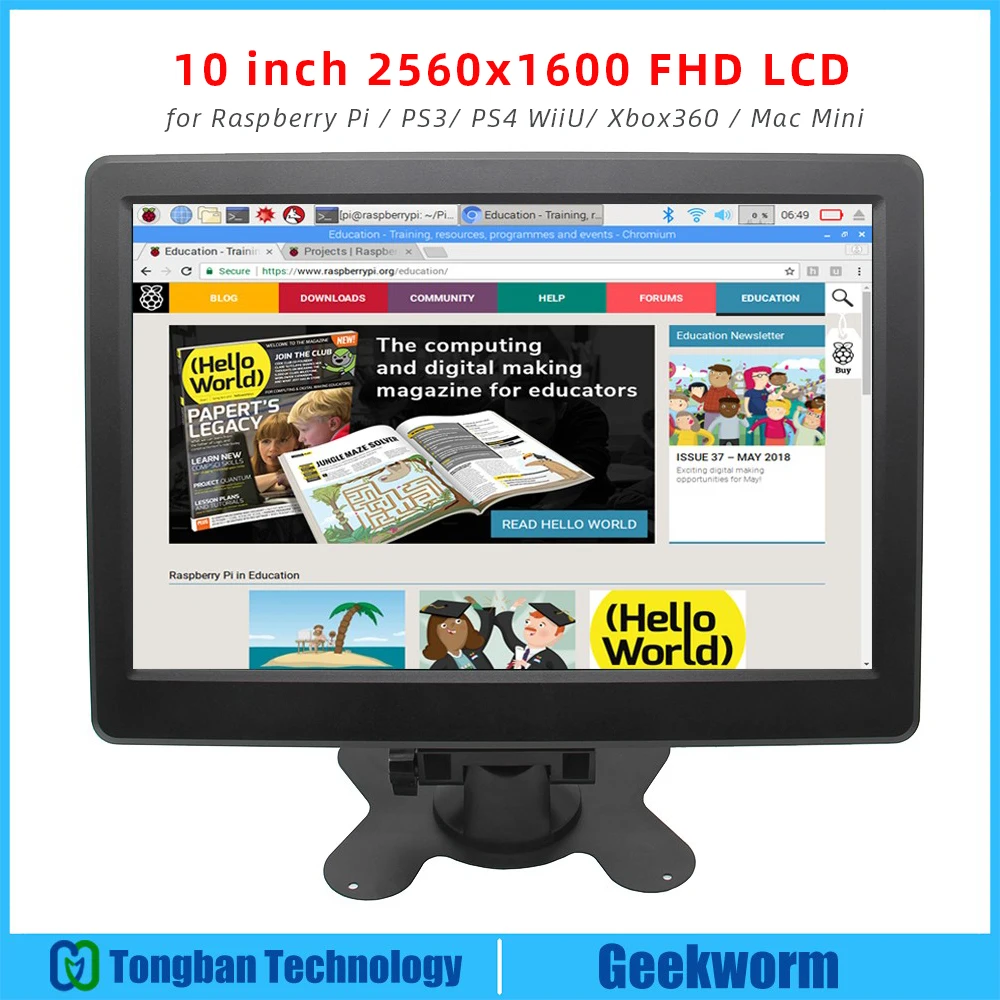

10 дюймов 2560x1600 пикселей FHD монитор ЖК IPS широкоугольный дисплей экран для Raspberry Pi 4

10 дюймов 2560x1600 пикселей FHD монитор ЖК IPS широкоугольный дисплей экран для Raspberry Pi 4

8 584,78 руб.
Geekworm ESP32 WROVER макетная плата с 8 Мб PSRAM WiFi + Bluetooth низкое энергопотребление

Geekworm ESP32 WROVER макетная плата с 8 Мб PSRAM WiFi + Bluetooth низкое энергопотребление

1 257,48 руб.
Электронные чернила Waveshare 4 2 дюйма необработанный дисплей 400x300 электронная

Электронные чернила Waveshare 4 2 дюйма необработанный дисплей 400x300 электронная

2 111,59 руб.
8 канальный сетевой видеорегистратор 20A модуль управления реле для Arduino UNO MEGA2560 R3

8 канальный сетевой видеорегистратор 20A модуль управления реле для Arduino UNO MEGA2560 R3

1 100,57 руб.
Стандартная Деталь # stm32f429стян6 STM32F429 STM32 ARM Cortex M4 комплект макетной платы 32F429IDISCOVERY

Стандартная Деталь # stm32f429стян6 STM32F429 STM32 ARM Cortex M4 комплект макетной платы 32F429IDISCOVERY

2 221,87 руб.
Raspberry Pi 3 Model B + комплект датчиков 37 в 1 с большой макетной платой стартовый

Raspberry Pi 3 Model B + комплект датчиков 37 в 1 с большой макетной платой стартовый

1 687,50 руб.
QFP32 TQFP32 FQFP32 PQFP32 OTQ 32 0.8 02 Enplas IC тестовый сгорающий переходник для программирования

QFP32 TQFP32 FQFP32 PQFP32 OTQ 32 0.8 02 Enplas IC тестовый сгорающий переходник для программирования

3 164,80 руб.
Waveshare Development Kit Store

Waveshare Development Kit Store

Магазина Waveshare Development Kit Store работает с 23.11.2012. его рейтинг составлет 97.03 баллов из 100. В избранное добавили 4826 покупателя. Средний рейтинг торваров продавца 4.9 в продаже представленно 1719 наименований товаров, успешно доставлено 4803 заказов. 874 покупателей оставили отзывы о продавце.

Характеристики

Макетная плата Waceshare EP4CE6 EP4CE6E22C8N ALTERA Cyclone IV FPGA комплект для всех расширителей I/O =

История изменения цены

*Текущая стоимость 3 838,32 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

Месяц Минимальная цена Макс. стоимость Цена
Mar-21-2026 4567.77 руб. 4795.59 руб. 4681 руб.
Feb-21-2026 4529.77 руб. 4755.9 руб. 4642 руб.
Jan-21-2026 3800.24 руб. 3990.60 руб. 3895 руб.
Dec-21-2025 4452.55 руб. 4675.76 руб. 4563.5 руб.
Nov-21-2025 3876.60 руб. 4070.84 руб. 3973 руб.
Oct-21-2025 4375.83 руб. 4594.80 руб. 4484.5 руб.
Sep-21-2025 4337.34 руб. 4554.9 руб. 4445.5 руб.
Aug-21-2025 4299.26 руб. 4514.49 руб. 4406.5 руб.
Jul-21-2025 4260.37 руб. 4473.48 руб. 4366.5 руб.

Описание товара

Макетная плата Waceshare EP4CE6 EP4CE6E22C8N ALTERA Cyclone IV FPGA комплект для всех расширителей I/O =Макетная плата Waceshare EP4CE6 EP4CE6E22C8N ALTERA Cyclone IV FPGA комплект для всех расширителей I/O =Макетная плата Waceshare EP4CE6 EP4CE6E22C8N ALTERA Cyclone IV FPGA комплект для всех расширителей I/O =Макетная плата Waceshare EP4CE6 EP4CE6E22C8N ALTERA Cyclone IV FPGA комплект для всех расширителей I/O =Макетная плата Waceshare EP4CE6 EP4CE6E22C8N ALTERA Cyclone IV FPGA комплект для всех расширителей I/O =Макетная плата Waceshare EP4CE6 EP4CE6E22C8N ALTERA Cyclone IV FPGA комплект для всех расширителей I/O =

Макетная плата EP4CE6 EP4CE6E22C8N ALTERA Cyclone IV FPGA, комплект для всех расширителей I/O = стандартная Бесплатная доставка по стандарту на OpenEP4CE6-C Макетная плата FPGA, предназначенная для серии ALTERA Cyclone IV, имеет встроенное EP4CE6 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных расширений.

Обзор

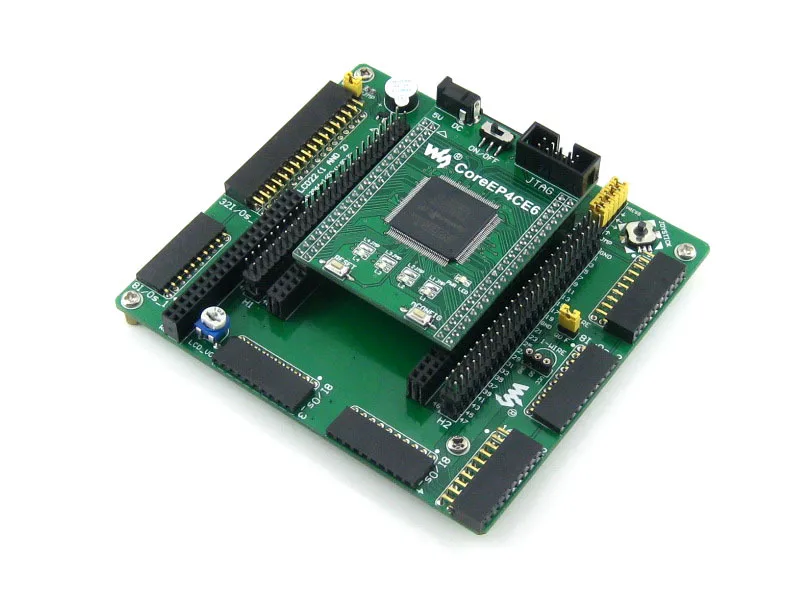

OpenEP4CE6-CЭто плата разработки FPGA, которая состоит из материнской платыDVK601И основная плата FPGACoreEP4CE6. OpenEP4CE6-C поддерживает дальнейшее расширение с различными отдельно приобретаемый аксессуар доски для специфического применения. Модульный и открытый дизайн делает его идеальным для запуска разработки с устройствами ALTERA Cyclone IV серии FPGA. OpenEP4CE6-C позволяет начать свой дизайн с процессором Nios II легко и быстро.

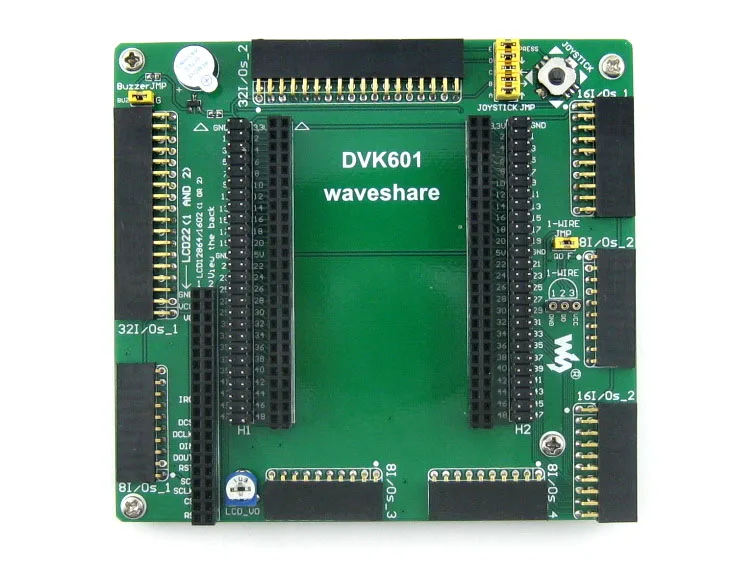

What's на Материнская плата печатная плата

  1. FPGA CPLD разъем основной платы:Для легкого подключения материнских плат, которые интегрируют чип FPGA CPLD, встроенный, например, Core3S250E
  2. Интерфейс 8I/Os_1,Для подключения дополнительных плат/модулей
  3. Интерфейс 8I/Os_2,Для подключения дополнительных плат/модулей
  4. Интерфейс 8I/Os_3,Для подключения дополнительных плат/модулей
  5. Интерфейс 8I/Os_4,Для подключения дополнительных плат/модулей
  6. Интерфейс 16I/Os_1,Для подключения дополнительных плат/модулей
  7. Интерфейс 16I/Os_2,Для подключения дополнительных плат/модулей
  8. Интерфейс 32I/Os_1,Для подключения дополнительных плат/модулей
  9. Интерфейс 32I/Os_2,Для подключения дополнительных плат/модулей
Все интерфейсы I/O выше:
  • Возможность моделирования как USART, I2C, SPI, PS/2 и т. Д.
  • Возможность управления устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д.
10.FPGA для расширения разъемов
  • Разъемы FPGA доступны для Расширительных разъемов
  • Для подключения платы аксессуаров SDRAM
11.ЖК-дисплей интерфейс,Для подключения LCD22, LCD12864, LCD1602 12.Интерфейс с одним проводом:Легко подключается к однопроводным приборам (посылка-92), например, датчику температуры (DS18B20), электронному номеру регистрации (DS2401) и т. д. 13.Зуммер 14.Джойстик:Пять положений 15.Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602, регулировка контрастности 16.Зуммер джемпер 17.Джойстик джемпер 18.Джемпер с одним проводом

Для Джемперы 16-18:

  • Короткая перемычка для подключения к I/Os, используемая в коде примера
  • Откройте перемычку для подключения к другим пользовательским контактам через соединительные провода

DVK601 поддерживает широкий спектр различных материнских плат, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенным системным платам.

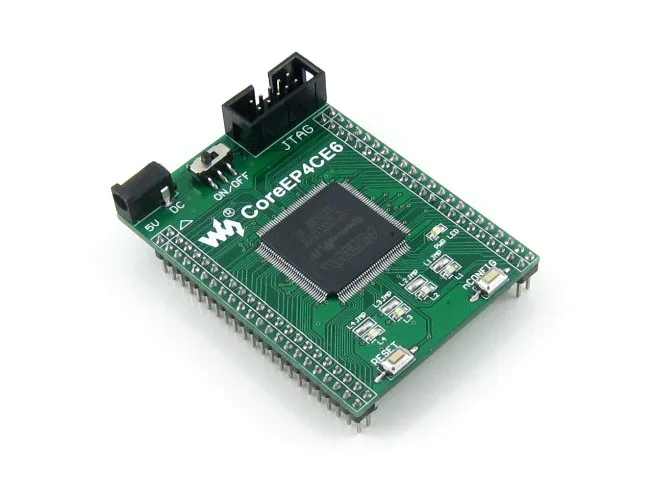

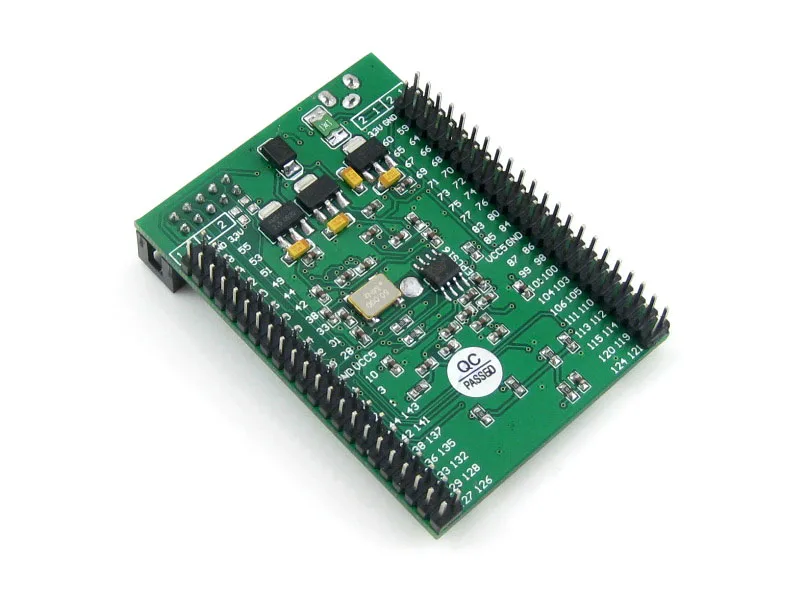

Что есть на CoreEP4CE6

  1. EP4CE6E22C8N:Устройство ALTERA Cyclone IV FPGA, оснащенное:
    • Рабочая частота:50 МГц
    • Операционной Напряжение:1,15 V ~ 3,465 V
    • Посылка:QFP144
    • I/Os:80
    • LEs:6K
    • Оперативная память:270kb
    • PLLs: 2
    • Исправление/программирование:Поддержка JTAG
  2. AMS1117-3.3 (с нижней стороны),3,3 V регулятор напряжения
  3. AMS1117-2.5 (с нижней стороны),2,5 V регулятор напряжения
  4. AMS1117-1.2 (с нижней стороны),1,2 V регулятор напряжения
  5. EPCS16 (с нижней стороны),Встроенная память серии FLASH, для хранения кода
  6. Мощность индикатор
  7. Светодиоды
  8. Кнопка сброса
  9. Nconfig кнопки:Может быть использован для настройки чип FPGA, эквивалент мощности сброс
  10. Мощность переключатель
  11. Активный кристалл 50 м (на нижней стороне)
  12. Разъем постоянного тока 5 В
  13. JTAG интерфейс:Для гайки/программирования
  14. Расширитель FPGA pins,Разъемы расширения доступны для VCC, GND и всех портов ввода/вывода для дальнейшего расширения
  15. Светодиодный джемперы

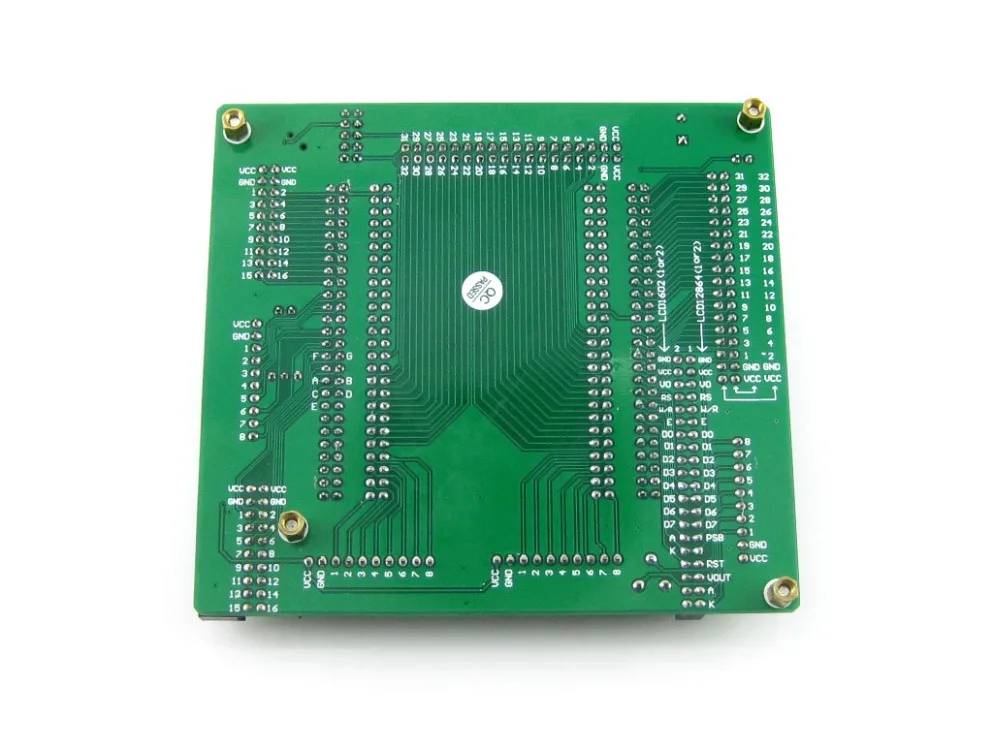

Фото

Примечание: OpenEP4CE6-C не интегрировать любые программирования/функции отладки, программист/отладчик не требуется.

Примеры



В OpenEP4CE6-C FPGA Совет по развитию поставляется с различными примеры болты с шестигранной головкой поддерживаемых периферийных устройств, которые дают вам быстрый старт разработать ваш собственный приложения.



Интерфейс для гайки/программирования

В OpenEP4CE6-C FPGA Совет по развитию интегрирует интерфейс JTAG для программирования/отладки. JTAG имена и описание сигналов
Pin-код Название сигнала Описание продукта:
1 TCK Часы сигнала
2 GND Заземления сигнала
3 TDO Данных от устройства
4 VCC(TRGT) Цель источника питания
5 TMS JTAG state machine control
6 NC Без подключения
7 NC Без подключения
8 NC Без подключения
9 TDI Данные устройства
10 GND Заземления сигнала
Джтаг заголовок

Развития ресурсы

Руководство пользователя CD включает в себя следующие компоненты:
  • Соответствующее программное обеспечение (Quaters II, NIOS II и т. д.)
  • Демонстрационный код (Verilog, VHDL и NIOS II C)
  • Схема (PDF)
  • Документы разработки FPGA (таблицы данных и т. д.)



Посылка содержит

"Стандартный посылка"И"Аксессуар Панели посылка"Ниже включены.



Стандартный посылка

  1. Макетная плата для OpenEP4CE6-C x 1
  2. 4-контактный провод х 2
  3. 2-контактный провод х 2
  4. Кабель питания USB x 1
  5. Руководство пользователя CD x 1
