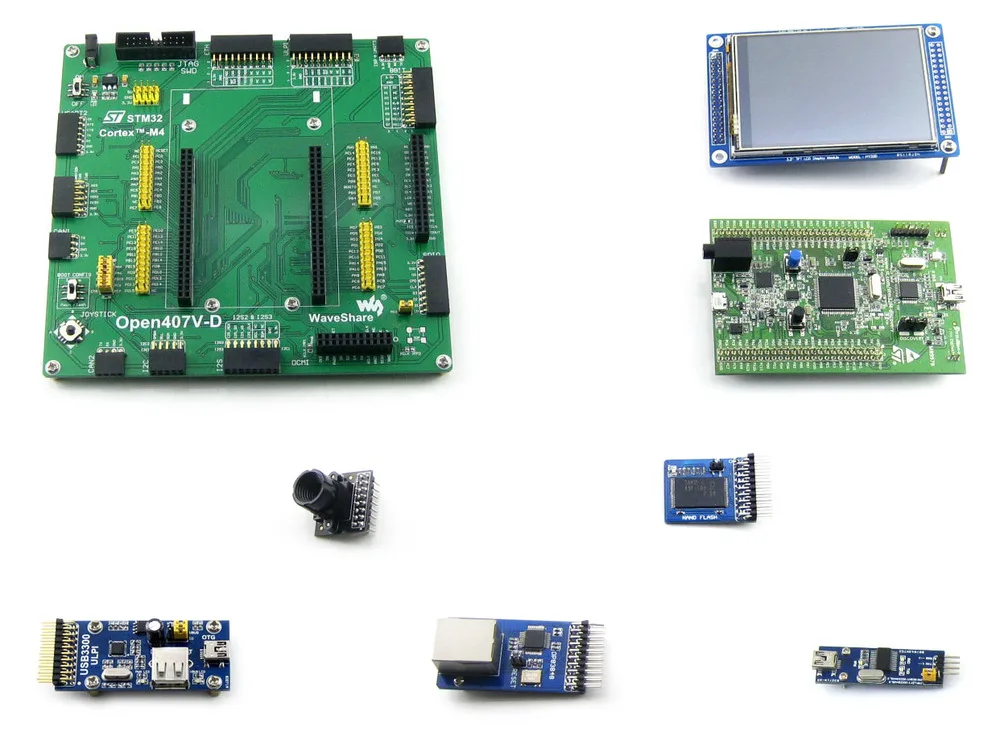

Детская плата разработки STM32F4DISCOVERY STM32F407VGT6 STM32F407 STM32 ручка + 7 модулей в наборе =
7 062,49 руб.
Новое поступление
10 шт./лот UNO R3 Board официальная коробка/Розничная коробка для Arduino Uno Mega
181,34 руб.

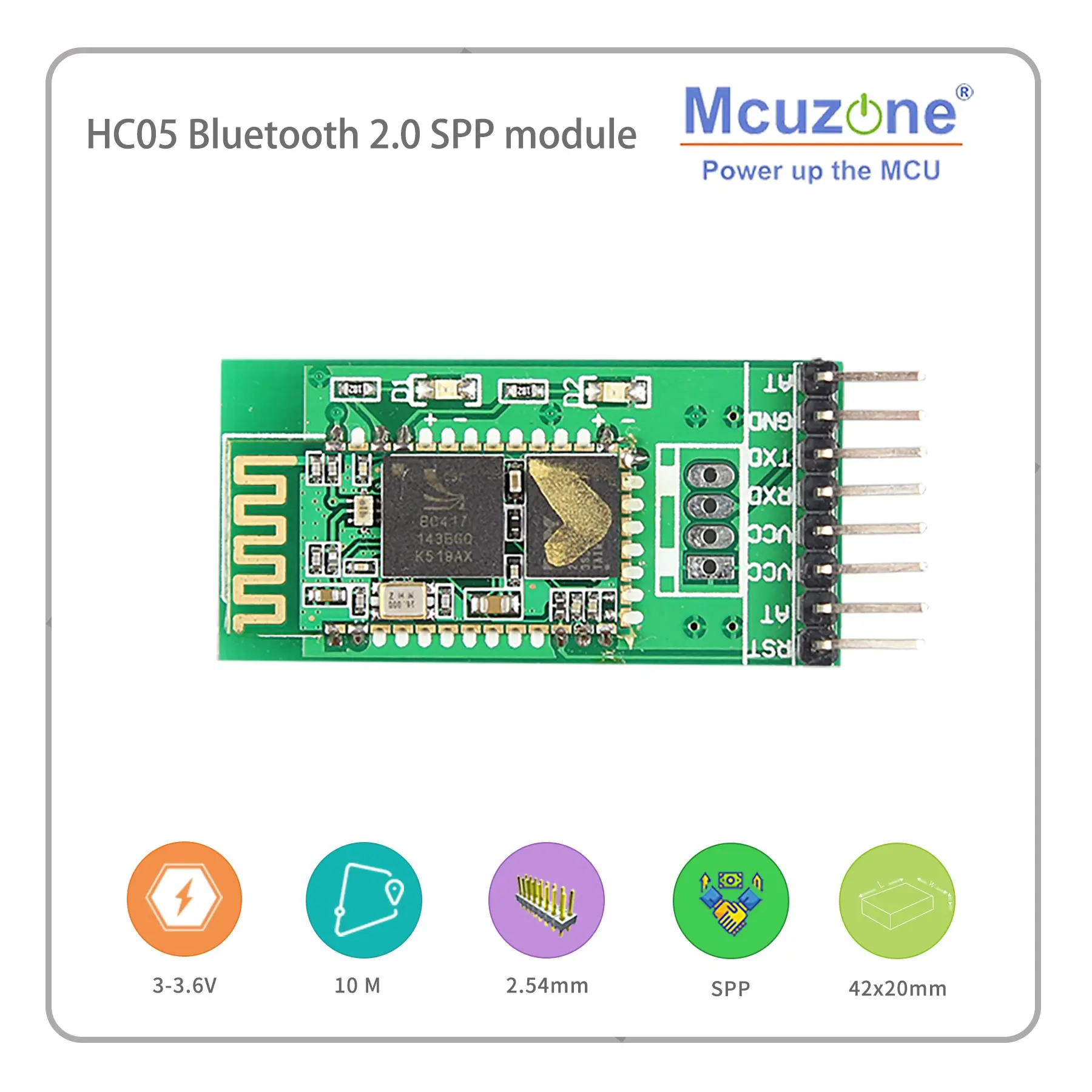

Mcuzone HC05 Bluetooth 2 0 BT SPP модуль для arduino linux MCU Android app UART|Демонстрационные стенды| |
37,94 руб.
H3CA прочный Portapack H2 0.5ppm Tcxo радио приемопередатчик 3 2 дюймов сенсорный экран ЖК
6 732,43 руб.
Плата контроллера HDMI VGA 2AV LVDS + 40 контактов комплекты кабелей Lvds ДЛЯ LP156WF4 SLB1/SLB2/SLB3
1 770,93 руб.

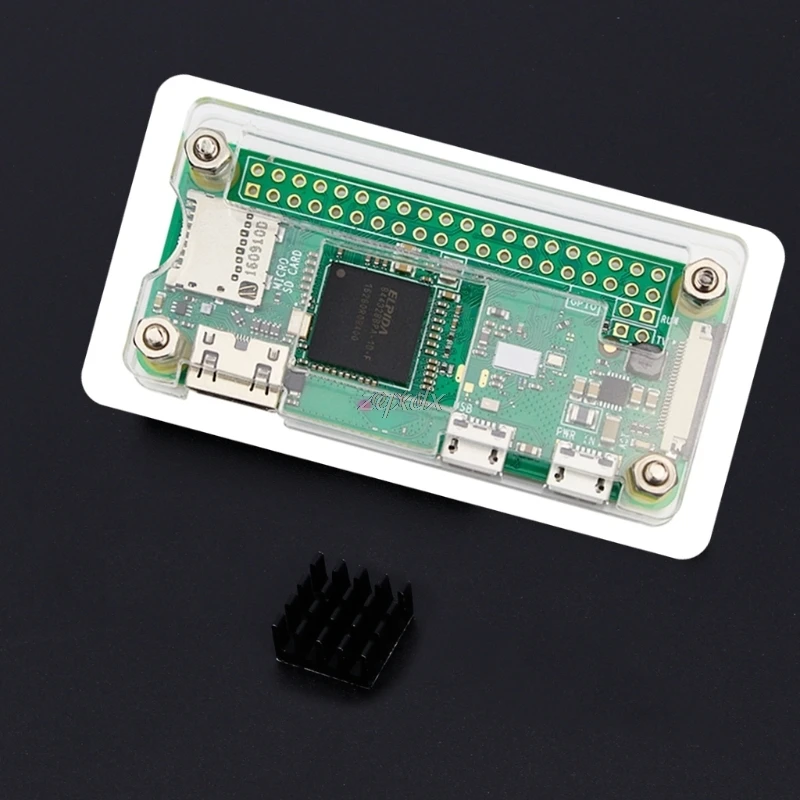

Акриловый Корпус чехол + алюминиевый радиатор комплект для Raspberry Pi Zero V1.3 Z18 Прямая
101,67 руб.

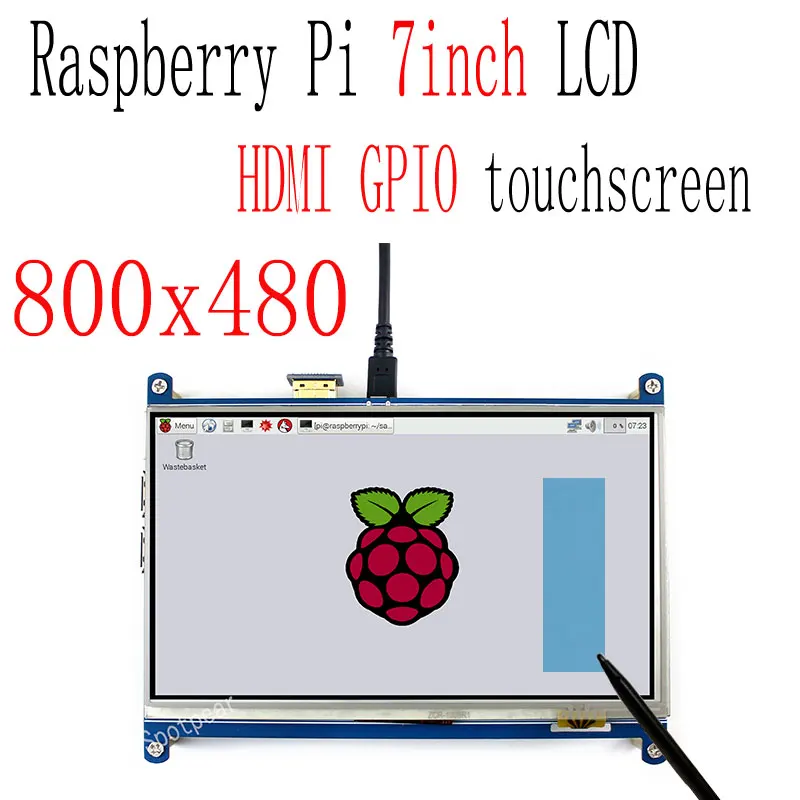

7 дюймовый ЖК дисплей Raspberry Pi 3B +/4B HDMI сенсорный экран 800x480 TFT более 5 дисплей|screen|lcd
3 069,16 руб.

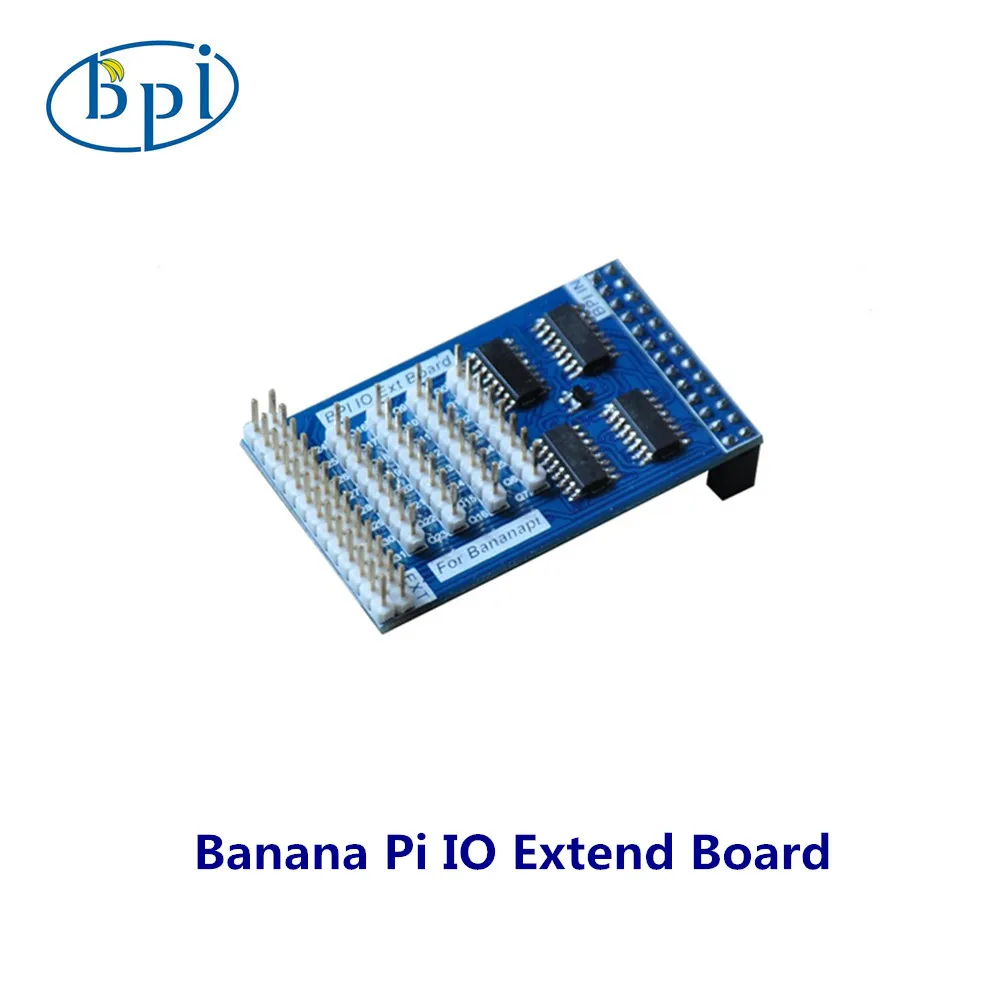

Расширительная плата Infinity Cascade Banana Pi GPIO расширительный адаптер IO пластина
754,96 руб.
Development Board Store
Магазина Development Board Store работает с 18.02.2013. его рейтинг составлет 97.07 баллов из 100. В избранное добавили 1851 покупателя. Средний рейтинг торваров продавца 4.9 в продаже представленно 1797 наименований товаров, успешно доставлено 2552 заказов. 375 покупателей оставили отзывы о продавце.
Характеристики
OpenEP4CE6 C стандарт # EP4CE6 EP4CE6E22C8N ALTERA Cyclone IV FPGA Development Board Kit All I/O Expander|expander|expander board |
История изменения цены
*Текущая стоимость 3 954,63 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-20-2026 | 4705.19 руб. | 4940.43 руб. | 4822.5 руб. |
| Feb-20-2026 | 4666.33 руб. | 4899.94 руб. | 4782.5 руб. |
| Jan-20-2026 | 3914.54 руб. | 4110.61 руб. | 4012 руб. |
| Dec-20-2025 | 4587.80 руб. | 4816.2 руб. | 4701.5 руб. |
| Nov-20-2025 | 3994.2 руб. | 4194.74 руб. | 4094 руб. |
| Oct-20-2025 | 4508.82 руб. | 4733.16 руб. | 4620.5 руб. |
| Sep-20-2025 | 4468.27 руб. | 4691.81 руб. | 4579.5 руб. |
| Aug-20-2025 | 4428.82 руб. | 4649.62 руб. | 4538.5 руб. |
| Jul-20-2025 | 4389.47 руб. | 4608.59 руб. | 4498.5 руб. |
Описание товара
OpenEP4CE6-C стандарт # EP4CE6 EP4CE6E22C8N ALTERA Cyclone IV FPGA Development ALTERA Board Kit All I/O Expander
Плата разработки FPGA предназначена для серии ALTERA Cyclone IV, имеет встроенную EP4CE6 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.
Обзор
OpenEP4CE6-CЭто Плата развития FPGA, которая состоит из материнской платыDVK601И основная плата FPGACoreEP4CE6.
OpenEP4CE6-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами ALTERA Cyclone IV серии FPGA. OpenEP4CE6-C позволяет легко и быстро начать дизайн с процессором Nios II.
Что на материнском доске
- FPGA CPLD разъем основной платы:Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту
- Интерфейс 8I/Os_1,Для подключения комплектующих досок/модулей
- Интерфейс 8I/Os_2,Для подключения комплектующих досок/модулей
- Интерфейс 8I/Os_3,Для подключения комплектующих досок/модулей
- Интерфейс 8I/Os_4,Для подключения комплектующих досок/модулей
- Интерфейс 16I/Os_1,Для подключения комплектующих досок/модулей
- Интерфейс 16I/Os_2,Для подключения комплектующих досок/модулей
- Интерфейс 32I/Os_1,Для подключения комплектующих досок/модулей
- Интерфейс 32I/Os_2,Для подключения комплектующих досок/модулей
Все интерфейсы ввода/вывода выше:
- Способен моделироваться как USART, I2C, SPI, PS/2 и т. Д.
- Способен управлять устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д.
-
Расширительные разъемы FPGA
- Контакты FPGA доступны на разъемах расширения
- Для подключения платы аксессуаров SDRAM
- ЖК-интерфейс,Для подключения LCD22, LCD12864, LCD1602
- Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
- Зуммер
- Джойстик:Пять позиций
- Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602 регулировка контрастности
- Перемычка зуммера
- Перемычка для джойстика
- Перемычка с одним проводом
Для джемперов 16-18:
- Короткая перемычка для подключения к I/Os, используемая в коде примера
- Откройте перемычку для подключения к другим пользовательским контактам через перемычки
DVK601 поддерживает широкий спектр различных основных плат, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной основной плате. Например, при подключении к Core3S250E «8I/Os_3» и «8I/Os_4» не подключены.
Что на CoreEP4CE6
-
EP4CE6E22C8N:Устройство ALTERA Cyclone IV FPGA с функциями:
- Рабочая частота:50 МГц
- Рабочее напряжение:1,15 в ~ 3,465 в
- Упаковка:QFP144
- I/Os:80
- LEs:6 K
- RAM:270кб
- PLLs:2.
- Отладка/программирование:поддержка jtag
- AMS1117-3.3,3,3 В регулятор напряжения
- AMS1117-2.5,Регулятор напряжения 2,5 В
- AMS1117-1.2,Регулятор напряжения 1,2 В
- EPCS16,Встроенная последовательная флэш-память, для хранения кода
- Индикатор питания
- Светодиоды
- Кнопка сброса
- Кнопка nCONFIG:Для повторной настройки чипа FPGA, эквивалент перезарядки питания
- Выключатель питания
- 50 м активный кристаллический осциллятор
- 5 V DC jack
- Интерфейс JTAG:Для отладки/программирования
- Расширитель FPGA pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения
- Светодиодные перемычки
Фотографии
OpenEP4CE6-C совет по разработке
OpenEP4CE6-C совет по разработке
OpenEP4CE6-C панель для разработки
Материнская плата DVK601
FPGA core board CoreEP4CE6
FPGA core board CoreEP4CE6
Подключение к различным периферийным устройствам
Подключение к 3,2-дюймовому сенсорному ЖК-дисплею
Подключение к LCD12864
Подключение к LCD1602
Подключение к плате RS232
Подключение к плате RS485
Подключение к USB UART Board
Подключение к 8 светодиодным панелям
Подключение к 8 кнопкам
Подключение к 5 клавиатуре IO
Подключение к 4x4 клавиатуре
Подключение к плата eeprom
Несколько периферийных устройств, подключенных к одному интерфейсу
Подключение к плате DataFlash
Подключение к плате Ethernet
Подключение к USB плате CY7C68013A
Подключение к NRF24L01 RF плате
Подключение к плате для хранения Micro SD
Подключение к плате VGA PS2
Подключение к SDRAM доска
Подключение к SDRAM доска
Подключение к любой вспомогательной плате, которая вам нужна
Примечание: OpenEP4CE6-C не интегрирует любые функции программирования/отладки, требуется программист/отладчик.
Примеры
OpenEP4CE6-C FPGA development board поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.
| Периферийное устройство | Описание | Интерфейс | Verilog | VHDL | NIOS II C |
|---|---|---|---|---|---|
| S29GL128P | NorFLASH | 32I/Os | Y | ||
| AT24CXX | EEPROM | I2C | И radic; | И radic; | И radic; |
| FM24CXX | Фрам | I2C | И radic; | И radic; | И radic; |
| AT45DBXX | DATAFLASH | SPI | И radic; | ||
| Sd-карта | Вспышка | SPI | И radic; | ||
| H57V1262GTR | SDRAM | Параллельный | И radic; | ||
| PCF8563 | RTC | I2C | И radic; | ||
| DS18B20 | Датчик температуры | 1 провод | И radic; | И radic; | И radic; |
| SP3232 | Серийное общение | UART | И radic; | И radic; | И radic; |
| SP3485 | Серийное общение | UART | И radic; | И radic; | И radic; |
| PL2303 | USB для UART | UART | И radic; | И radic; | И radic; |
| FT245 | USB TO FIFO | Параллельный | И radic; | ||
| CY7C68013A | Usb-устройство | I/Os | И radic; | ||
| ENC28J60 | Контроллер Ethernet | SPI | И radic; | ||
| Зуммер | Звуковое устройство | 1I/O (ШИМ) | И radic; | И radic; | И radic; |
| Клавиатура PS/2 | Входное устройство | PS/2 | И radic; | И radic; | |
| Одиночные кнопки | Входное устройство | ---- | И radic; | И radic; | И radic; |
| 4x4 клавиатуры | Входное устройство | 8I/Os | И radic; | И radic; | И radic; |
| Джойстик | Входное устройство | 5I/Os | И radic; | И radic; | И radic; |
| Светодиод | Демонстрационное устройство | ---- | И radic; | И radic; | И radic; |
| 8 светодиодов | Демонстрационное устройство | 13I/Os | И radic; | И radic; | И radic; |
| Монитор VGA | Демонстрационное устройство | VGA | И radic; | И radic; | |
| Персональный ЖК-дисплей | Демонстрационное устройство | 11I/Os | И radic; | И radic; | |
| Графический ЖК-дисплей | Демонстрационное устройство | 11I/Os | И radic; | ||
| 3,2-дюймовый многоцветный ЖК-дисплей + сенсорный экран | Устройство отображения + устройство ввода | 32I/Os | И radic; |
Интерфейс отладки/программирования
Плата разработки OpenEP4CE6-C FPGA интегрирует интерфейс JTAG для программирования/отладки.
JTAG названия и описание сигнала
| Штырь | Название сигнала | Описание |
|---|---|---|
| 1. | TCK | Сигнал часов |
| 2. | GND | Сигнал заземления |
| 3. | TDO | Данные от устройства |
| 4. | VCC (TRGT) | Целевой источник питания |
| 5 | TMS | JTAG state machine control |
| 6 | NC | Нет подключения |
| 7 | NC | Нет подключения |
| 8 | NC | Нет подключения |
| 9 | TDI | Данные для устройства |
| 10 | GND | Сигнал заземления |
Надпись JTAG
Ресурсы для развития
Руководство пользователя CD включает следующие ресурсы разработки:
- Сопутствующее программное обеспечение (Quaters II, NIOS II и т. Д.)
- Демонстрационный код (Verilog, VHDL и NIOS II C)
- Схема (PDF)
- FPGA разработка документов (спецификации и т. Д.)
В комплект входит
- OpenEP4CE6-C макетная плата x 1
- 4-контактный провод x 2
- 2-контактный провод x 2
- Кабель питания USB x 1
