Плата разработки FPGA предназначена для серии ALTERA Cyclone II, имеет встроенную EP2C8 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

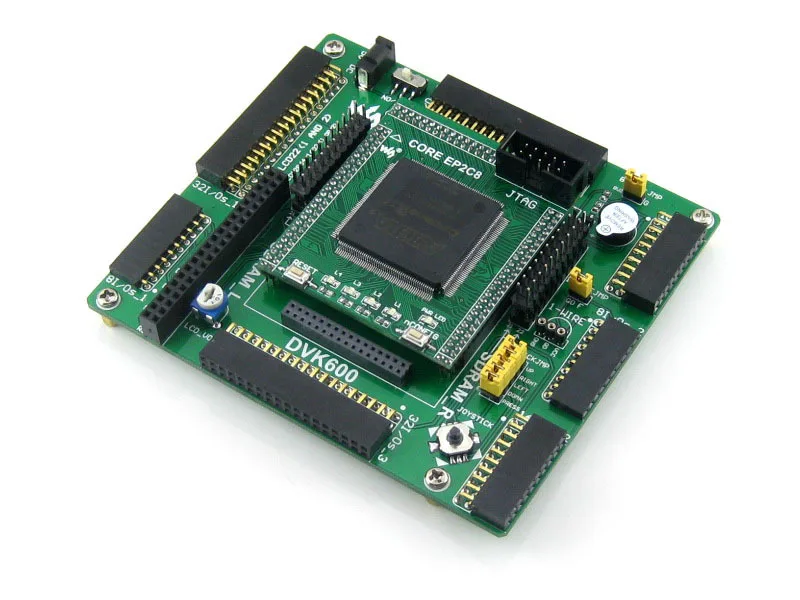

OpenEP2C8-CЭто Плата развития FPGA, которая состоит из материнской платыDVK600И основная плата FPGACoreEP2C8.

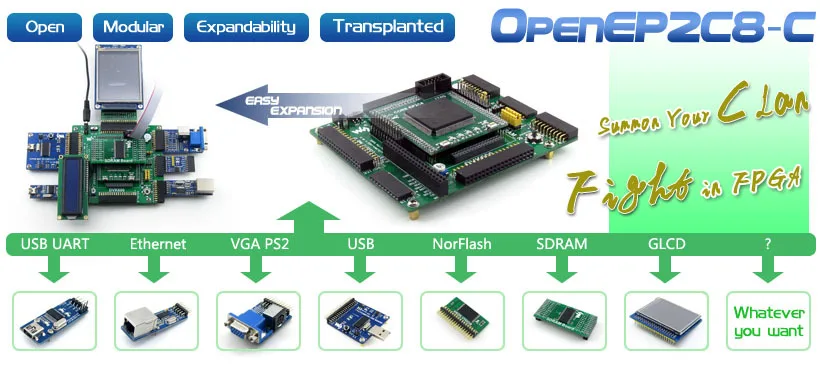

OpenEP2C8-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами ALTERA Cyclone II series FPGA. OpenEP2C8-C позволяет легко и быстро начать дизайн с процессором Nios II.

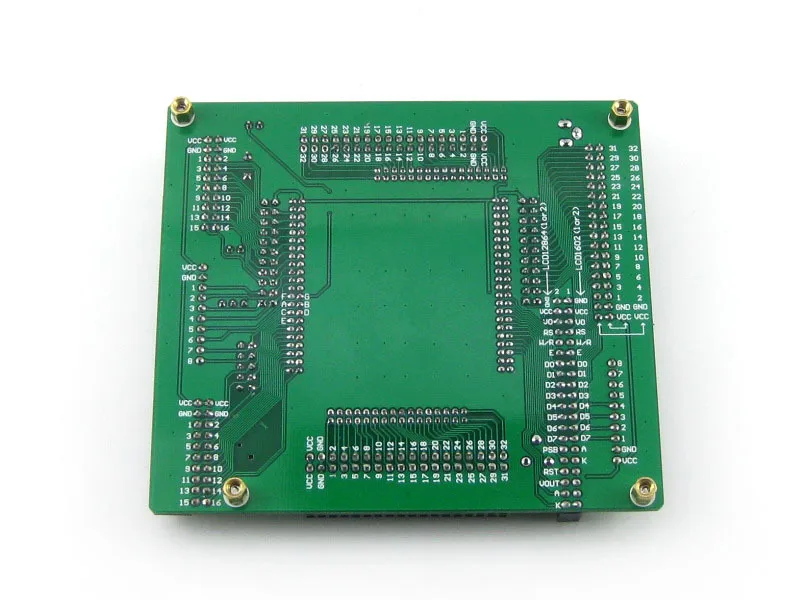

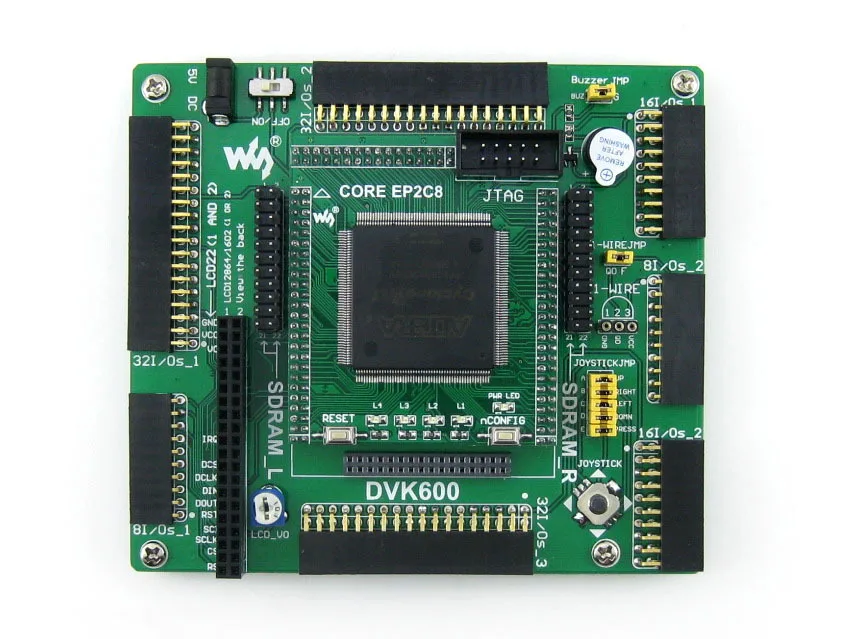

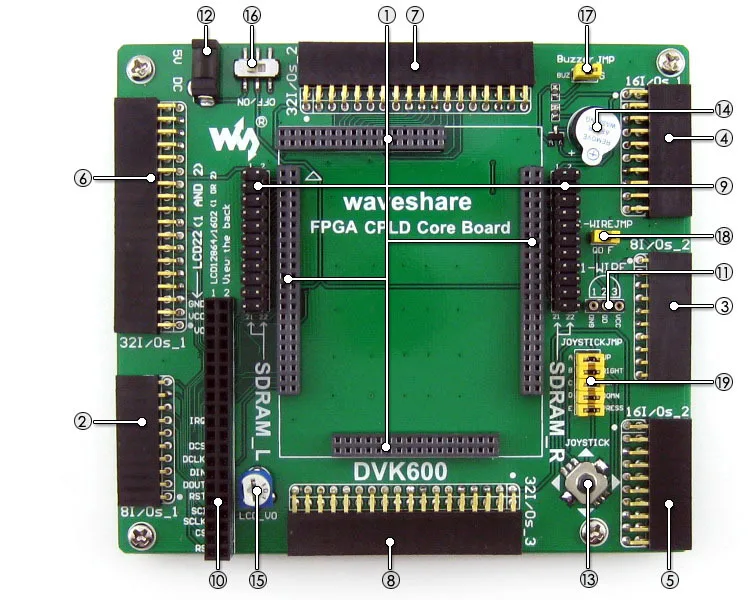

Что на материнском доске

1. FPGA CPLD разъем основной платы:Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту, например CoreEP2C8
2. Интерфейс 8I/Os_1,Для подключения комплектующих досок/модулей
3. Интерфейс 8I/Os_2,Для подключения комплектующих досок/модулей
4. Интерфейс 16I/Os_1,Для подключения комплектующих досок/модулей
5. Интерфейс 16I/Os_2,Для подключения комплектующих досок/модулей
6. Интерфейс 32I/Os_1,Для подключения комплектующих досок/модулей
7. Интерфейс 32I/Os_2,Для подключения комплектующих досок/модулей
8. Интерфейс 32I/Os_3,Для подключения комплектующих досок/модулей

Все интерфейсы ввода/вывода выше:

• Способен моделироваться как USART, I2C, SPI, PS/2 и т. Д.
• Способен управлять устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д.

1. SDRAM (синхронное динамическое ОЗУ) интерфейс
   • Для подключения платы аксессуаров SDRAM
   • Также работает как FPGA CPLD разъемы расширения
2. ЖК-дисплей интерфейс,Для подключения LCD22, LCD12864, LCD1602
3. Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
4. 5V DC jack
5. Джойстик:Пять положений
6. Зуммер
7. Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602 регулировка контрастности
8. Мощность переключатель
9. Зуммер джемпер
10. Одно-провода соединительные
11. Джойстик джемпер

Для джемперов 17-19:

• Короткая перемычка для подключения к I/Os, используемая в коде примера
• Откройте перемычку для подключения к другим пользовательским контактам через перемычки

DVK600 поддерживает широкий спектр различных основных плат, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной основной плате.

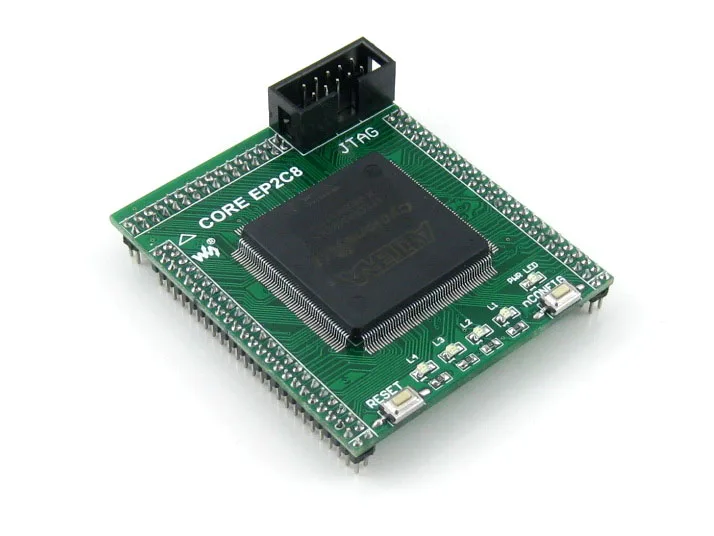

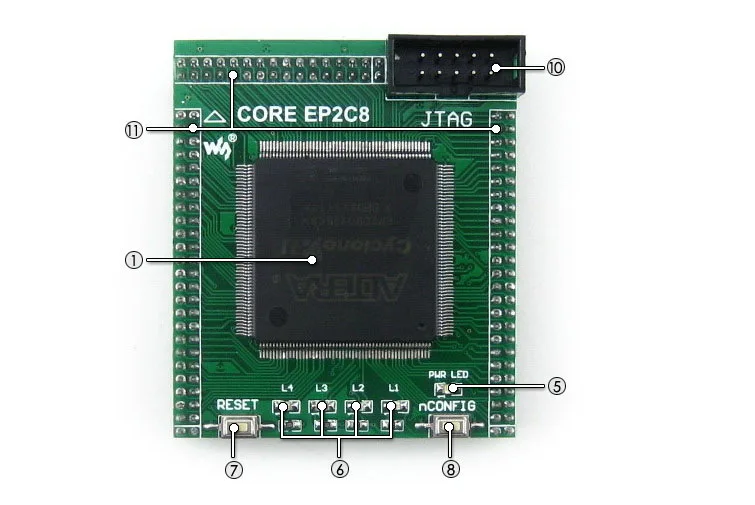

Что на CoreEP2C8

1. EP2C8Q208C8N:Устройство ALTERA Cyclone II FPGA с функциями:
   • Рабочая частота:50 МГц
   • Операционной Напряжение:1,15 в ~ 3,465 в
   • Посылка:QFP208
   • Ввода/вывода:138
   • LEs:8K из нержавеющей стали
   • Оперативная память:165kb
   • PLLs: 2
   • Отладки/программирования:Поддержка jtag

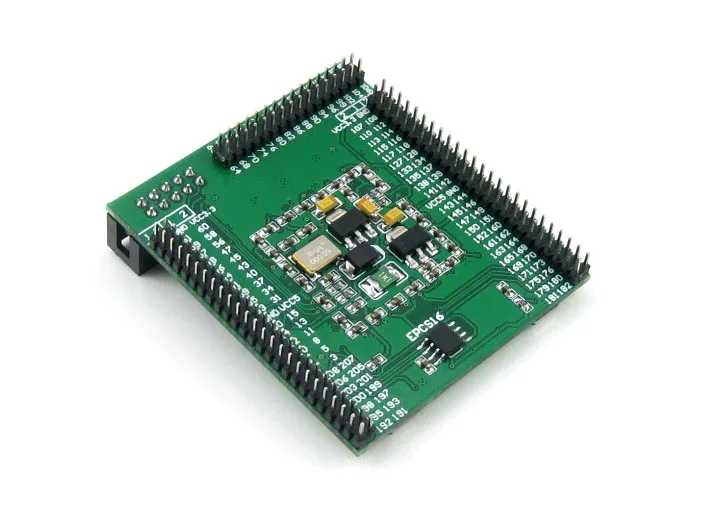

2. AMS1117-3.3 (с нижней стороны),3,3 V регулятор напряжения
3. AMS1117-1.2 (с нижней стороны),1,2 V регулятор напряжения
4. EPCS16 (на нижней стороне),Встроенная последовательная флэш-память, для хранения кода
5. Мощность индикатор
6. Светодиоды
7. Кнопка сброса
8. Nconfig кнопки:Для повторной настройки чипа FPGA, эквивалент перезарядки питания
9. 50 м активный кристалл (на нижней стороне)
10. Интерфейс JTAG: для отладки/программирования
11. FPGA булавки расширитель,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения

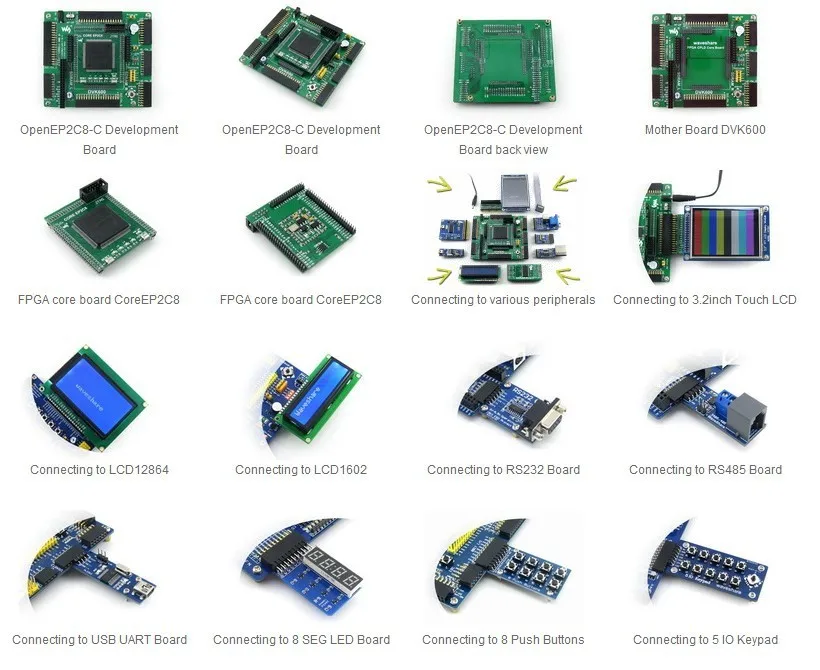

Фото

Примечание: OpenEP2C8-C не интегрирует любые функции программирования/отладки, требуется программист/отладчик.

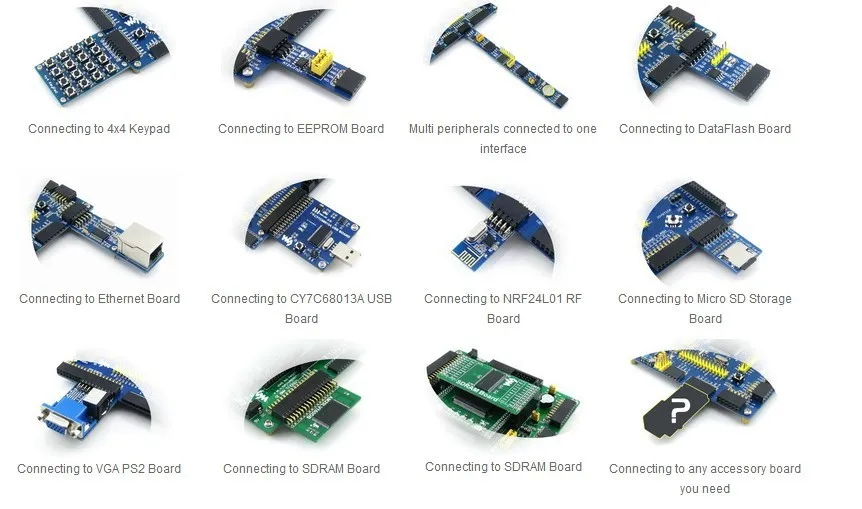

Примеры

OpenEP2C8-C FPGA development board поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.

Отладки/программирования Интерфейс

Плата разработки OpenEP2C8-C FPGA интегрирует интерфейс JTAG для программирования/отладки.

JTAG названия и описание сигнала

Джтаг заголовок

Развития ресурсы

Руководство пользователя CD включает следующие ресурсы разработки:

• Сопутствующее программное обеспечение (Quaters II, NIOS II и т. Д.)
• Демонстрационный код (Verilog, VHDL и NIOS II C)
• Схема (PDF)
• FPGA разработка документов (спецификации и т. Д.)

Посылка содержит

"Стандартный посылка"И"Аксессуар Панели посылка"Ниже включены.

Стандартный посылка

1. OpenEP2C8-C макетная плата x 1
2. 4-контактный провод х 2
3. 2-контактный провод x 2
4. Кабель питания USB x 1
5. Руководство пользователя CD x 1
