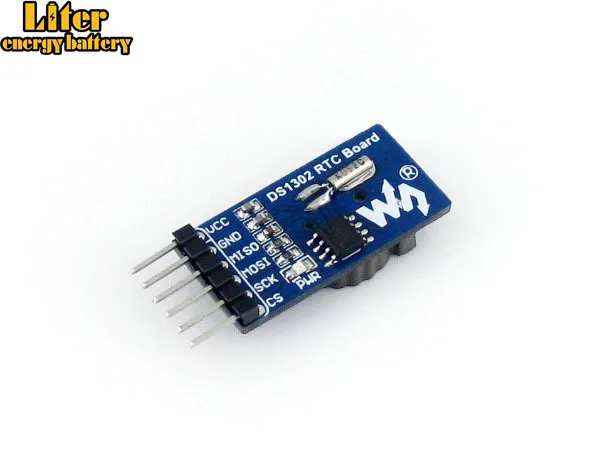

Новинка RTC DS1302 часы в режиме реального времени модуль с батареей CR1220 для AVR ARM
379,62 руб.

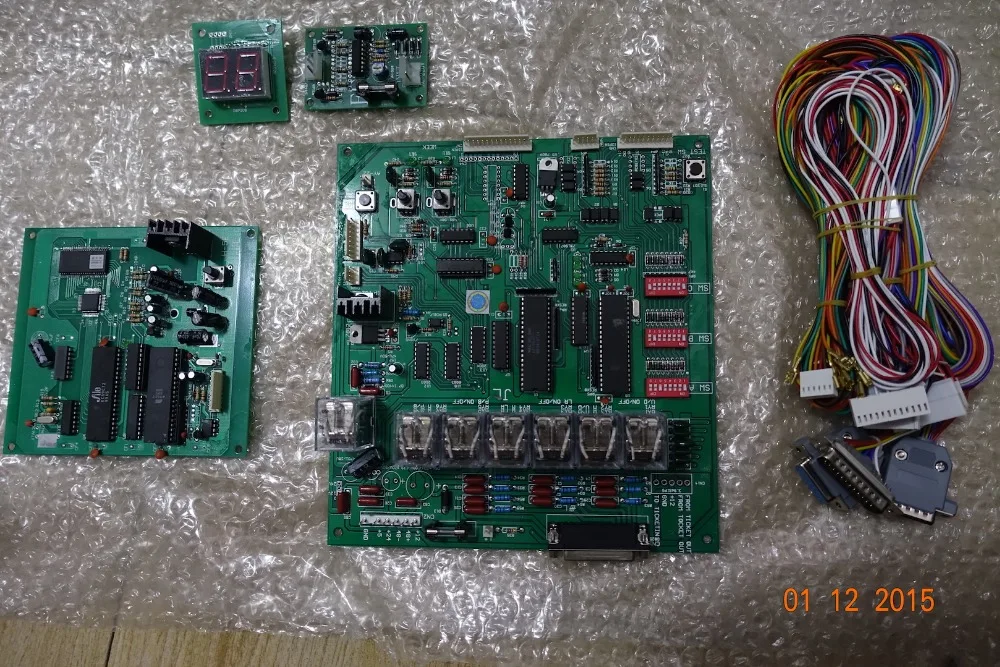

Игрушка/подарок Φ материнская плата Crane game PCB демонстрация игр/плата управления
28 908,99 руб.

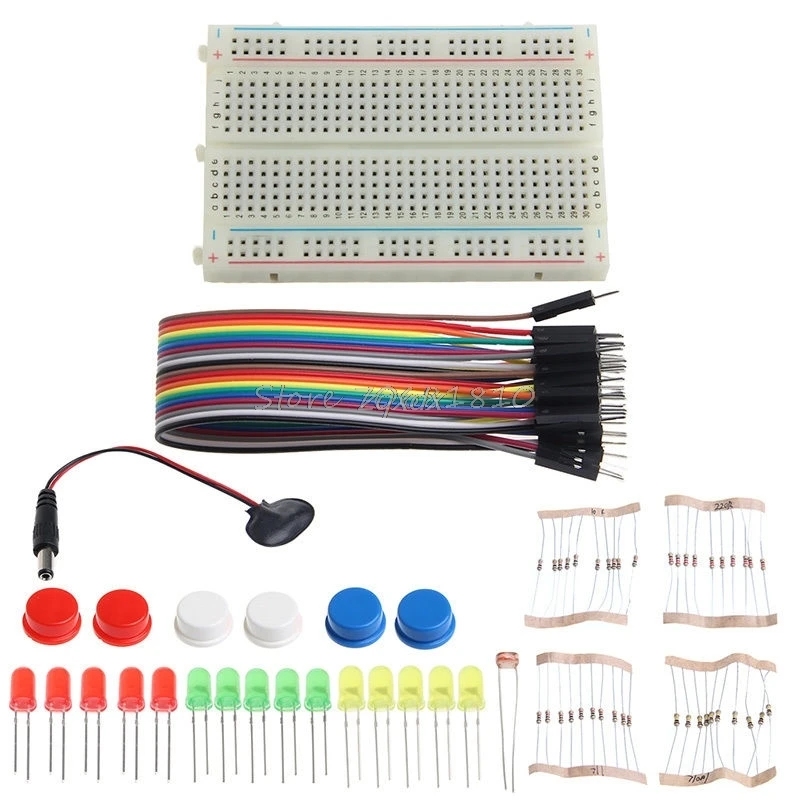

Набор электронных компонентов для начинающих мини макетная плата светодиодный
288,33 руб.
Оригинальный Raspberry Pi 4 модуль B с Гб ОЗУ BCM2711 четырехъядерный 4B + плата WIFI Bluetooth 5 0
6 572,99 руб.

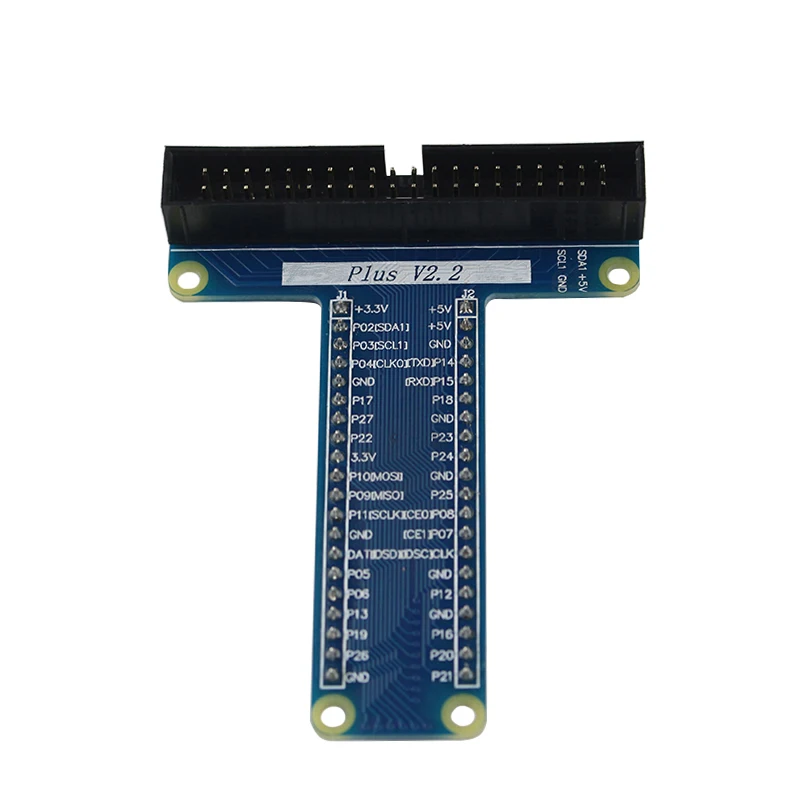

Плата расширения Raspberry Pi 3 T комплект сделай сам 40 контактный удлинитель адаптер
136,18 руб.
Оптовая продажа Raspberry Pi 4 комбинированный адаптер питания 5 В 3 А Type C для RPI Model B
366,69 руб.
Development Board Store
Магазина Development Board Store работает с 18.02.2013. его рейтинг составлет 97.07 баллов из 100. В избранное добавили 1851 покупателя. Средний рейтинг торваров продавца 4.9 в продаже представленно 1797 наименований товаров, успешно доставлено 2552 заказов. 375 покупателей оставили отзывы о продавце.
Характеристики
OpenEP2C8 C посылка A # EP2C8Q208C8N ALTERA Cyclone II FPGA макетная плата + 3 2 дюймов 320x240 Touch LCD 12
История изменения цены
*Текущая стоимость 8 595,86 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-21-2026 | 10916.38 руб. | 11134.2 руб. | 11025 руб. |
| Jan-21-2026 | 8853.7 руб. | 9030.16 руб. | 8941.5 руб. |
| Dec-21-2025 | 10744.74 руб. | 10959.25 руб. | 10851.5 руб. |
| Nov-21-2025 | 10658.51 руб. | 10871.28 руб. | 10764.5 руб. |
| Oct-21-2025 | 8509.23 руб. | 8679.26 руб. | 8594 руб. |
| Sep-21-2025 | 10486.84 руб. | 10696.45 руб. | 10591 руб. |
| Aug-21-2025 | 10400.88 руб. | 10608.96 руб. | 10504 руб. |
| Jul-21-2025 | 10314.12 руб. | 10520.57 руб. | 10417 руб. |
Описание товара
OpenEP2C8-C пакет A # EP2C8Q208C8N ALTERA Cyclone II FPGA макетная плата + 3,2 дюйма 320x240 сенсорный ЖК-дисплей + 12 модулей
Плата разработки FPGA предназначена для серии ALTERA Cyclone II, имеет встроенную EP2C8 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.
Обзор
OpenEP2C8-CЭто Плата развития FPGA, которая состоит из материнской платыDVK600И основная плата FPGACoreEP2C8.
OpenEP2C8-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами ALTERA Cyclone II series FPGA. OpenEP2C8-C позволяет легко и быстро начать дизайн с процессором Nios II.
Что на материнском доске
- FPGA CPLD разъем основной платы:Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту
- Интерфейс 8I/Os_1,Для подключения комплектующих досок/модулей
- Интерфейс 8I/Os_2,Для подключения комплектующих досок/модулей
- Интерфейс 16I/Os_1,Для подключения комплектующих досок/модулей
- Интерфейс 16I/Os_2,Для подключения комплектующих досок/модулей
- Интерфейс 32I/Os_1,Для подключения комплектующих досок/модулей
- Интерфейс 32I/Os_2,Для подключения комплектующих досок/модулей
- Интерфейс 32I/Os_3,Для подключения комплектующих досок/модулей
Все интерфейсы ввода/вывода выше:
- Способен моделироваться как USART, I2C, SPI, PS/2 и т. Д.
- Способен управлять устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д.
- SDRAM (синхронное динамическое ОЗУ) интерфейс
- Для подключения платы аксессуаров SDRAM
- Также работает как FPGA CPLD разъемы расширения
- ЖК-дисплей интерфейс,Для подключения LCD22, LCD12864, LCD1602
- Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
- 5V DC jack
- Джойстик:Пять положений
- Зуммер
- Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602 регулировка контрастности
- Выключатель питания
- Зуммер джемпер
- Одно-провода соединительные
- Джойстик джемпер
Для джемперов 17-19:
- Короткая перемычка для подключения к I/Os, используемая в коде примера
- Откройте перемычку для подключения к другим пользовательским контактам через перемычки
DVK600 поддерживает широкий спектр различных основных плат, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной основной плате. Например, при подключении к Core3S500E/CoreEP2C8 '32I/Os_3' не подключен.
Что на CoreEP2C8
- EP2C8Q208C8N:Устройство ALTERA Cyclone II FPGA с функциями:
- Рабочая частота:50 МГц
- Рабочее напряжение:1,15 в ~ 3,465 в
- Комплект поставки:QFP208
- Ввода/вывода:138
- LEs:8K из нержавеющей стали
- Оперативная память:165kb
- PLLs: 2
- Отладки/программирования:Поддерживает джтаг
- AMS1117-3.3,3,3 V регулятор напряжения
- AMS1117-1.2,1,2 V регулятор напряжения
- EPCS16,Встроенная последовательная флэш-память, для хранения кода
- Индикатор питания
- Светодиоды
- Кнопка сброса
- Nconfig кнопки:Для повторной настройки чипа FPGA, эквивалент перезарядки питания
- 50 м активный кристаллический осциллятор
- JTAG интерфейс:Для отладки/программирования
- FPGA булавки расширитель,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения
Фото
OpenEP2C8-C макетная плата
OpenEP2C8-C макетная плата
OpenEP2C8-C панель для разработки
Материнская плата печатная плата для DVK600
FPGA основной плате CoreEP2C8
FPGA основной плате CoreEP2C8
Подключение к различные периферийные устройства
Подключение к 3,2 дюймов сенсорный экран с ЖК-дисплеем
Подключение к LCD12864
Подключение к LCD1602
Подключение к RS232 доска
Подключение к RS485 доска
Подключение к USB UART Board
Подключение к 8 светодиодным панелям
Подключение к 8 кнопкам
Подключение к 5 клавиатуре IO
Подключение к 4x4 клавиатуре
Подключение к EEPROM доска
Несколько периферийных устройств, подключенных к одному интерфейсу
Подключение к DataFlash доска
Подключение к сети Ethernet
Подключение к USB плате CY7C68013A
Подключение к NRF24L01 RF плате
Подключение к плате для хранения Micro SD
Подключение к плате VGA PS2
Подключение к SDRAM (синхронное динамическое ОЗУ) доска
Подключение к SDRAM (синхронное динамическое ОЗУ) доска
Подключение к любой вспомогательной плате, которая вам нужна
Примечание: OpenEP2C8-C не интегрирует любые функции программирования/отладки, требуется программист/отладчик.
Примеры
OpenEP2C8-C FPGA development board поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.
| Периферийное устройство | Описание продукта: | Интерфейс | Verilog | VHDL | NIOS II C |
|---|---|---|---|---|---|
| S29GL128P | NorFLASH | 32I/Os | Y | ||
| AT24CXX | EEPROM | I2C | √ | √ | √ |
| FM24CXX | Фрам | I2C | √ | √ | √ |
| AT45DBXX | DATAFLASH | SPI | √ | ||
| SD карта | Флэш-память | SPI | √ | ||
| H57V1262GTR | SDRAM (синхронное динамическое ОЗУ) | Параллельный | √ | ||
| PCF8563 | РТК | I2C | √ | ||
| DS18B20 | Датчик температуры | 1-проводной | √ | √ | √ |
| SP3232 | Последовательной связи | UART | √ | √ | √ |
| SP3485 | Последовательной связи | UART | √ | √ | √ |
| PL2303 | USB UART | UART | √ | √ | √ |
| FT245 | Usb-fifo | Параллельный | √ | ||
| CY7C68013A | USB устройство | Ввода/вывода | √ | ||
| ENC28J60 | Ethernet controller | SPI | √ | ||
| Зуммер | Звуковое устройство | 1I/O (ШИМ) | √ | √ | √ |
| PS/2 клавиатуры | Устройство ввода | PS/2 | √ | √ | |
| Одной кнопки | Устройство ввода | ---- | √ | √ | √ |
| 4x4 клавиатуры | Устройство ввода | 8I/Os | √ | √ | √ |
| Джойстик | Устройство ввода | 5I/Os | √ | √ | √ |
| Светодиодные лампы | Дисплей устройства | ---- | √ | √ | √ |
| 8 SEG LED | Дисплей устройства | 13I/Os | √ | √ | √ |
| Монитор с видеографической матрицей | Дисплей устройства | VGA | √ | √ | |
| Жидкокристаллический характерный | Дисплей устройства | 11I/Os | √ | √ | |
| Графический ЖК-дисплей | Дисплей устройства | 11I/Os | √ | ||
| 2,2 дюймовый многоцветный ЖК-дисплей + сенсорный экран | Устройство отображения + устройство ввода | SPI | √ | ||
| 3,2 дюймовый мульти-цветной ЖК-дисплей + сенсорный экран | Устройство отображения + устройство ввода | 32I/Os | √ |
Отладки/программирования интерфейса
Плата разработки OpenEP2C8-C FPGA интегрирует интерфейс JTAG для программирования/отладки.
JTAG названия и описание сигнала
| Pin-код | Название сигнала | Описание продукта: |
|---|---|---|
| 1 | TCK | Часы сигнала |
| 2 | GND | Заземления сигнала |
| 3 | TDO | Данных от устройства |
| 4 | VCC (многоцел) | Цель блок питания |
| 5 | TMS | Джтаг государственного управления машиной |
| 6 | NC | Без подключения |
| 7 | NC | Без подключения |
| 8 | NC | Без подключения |
| 9 | TDI | Данные устройства |
| 10 | GND | Заземления сигнала |
Джтаг заголовок
Развития ресурсы
Руководство пользователя CD включает следующие ресурсы разработки:
- Сопутствующее программное обеспечение (Quaters II, NIOS II и т. Д.)
- Демонстрационный код (Verilog, VHDL и NIOS II C)
- Схема (PDF)
- FPGA разработка документов (спецификации и т. Д.)
В комплект входит:
В"Стандартный пакет"И"Комплект аксессуаров для досок"Ниже представлены в комплекте.
Стандартный пакет
- OpenEP2C8-C макетная плата x 1
- 4-контактный провод х 2
- 2-контактный провод x 2
- Кабель питания USB x 1
2
3
4
Аксессуары для досок пакетом
- 3,2 дюймов 320x240 сенсорный ЖК-дисплей x 1
- 3,2 дюймов ЖК-адаптер (B)-1 шт.
- Плата VGA PS2 x 1
- PL2303 USB UART Board (mini) x 1
- NorFlash Board (B) x 1
- Плата SDRAM (B) x 1
- Плата для хранения Micro SD x 1
- AT45DBXX DataFlash Board x 1
- FM24CLXX Фрам доска x 1
- CY7C68013A USB плата (мини) x 1
- ENC28J60 плата Ethernet x 1
- PCF8563 RTC плата x 1
- DS18B20 x 1
- Usb-разъем типа A для мини-кабеля типа B x 1
2
3
4
5
6
7
8
9
10
11
12
13
14
