Описание товара

Altera Cyclone Board EP4CE6 C EP4CE6E22C8N ALTERA IV FPGA Development + 12 комплектов аксессуаров = OpenEP4CE6 упаковка A|package| |Altera Cyclone Board EP4CE6 C EP4CE6E22C8N ALTERA IV FPGA Development + 12 комплектов аксессуаров = OpenEP4CE6 упаковка A|package| |Altera Cyclone Board EP4CE6 C EP4CE6E22C8N ALTERA IV FPGA Development + 12 комплектов аксессуаров = OpenEP4CE6 упаковка A|package| |Altera Cyclone Board EP4CE6 C EP4CE6E22C8N ALTERA IV FPGA Development + 12 комплектов аксессуаров = OpenEP4CE6 упаковка A|package| |Altera Cyclone Board EP4CE6 C EP4CE6E22C8N ALTERA IV FPGA Development + 12 комплектов аксессуаров = OpenEP4CE6 упаковка A|package| |Altera Cyclone Board EP4CE6 C EP4CE6E22C8N ALTERA IV FPGA Development + 12 комплектов аксессуаров = OpenEP4CE6 упаковка A|package| |

Altera Cyclone Board EP4CE6-C EP4CE6E22C8N ALTERA Cyclone IV FPGA Development Board + 12 комплектов аксессуаров = OpenEP4CE6-C посылка A

Плата разработки FPGA предназначена для серии ALTERA Cyclone IV, имеет встроенную EP4CE6 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

EP4CE6 development board

Обзор

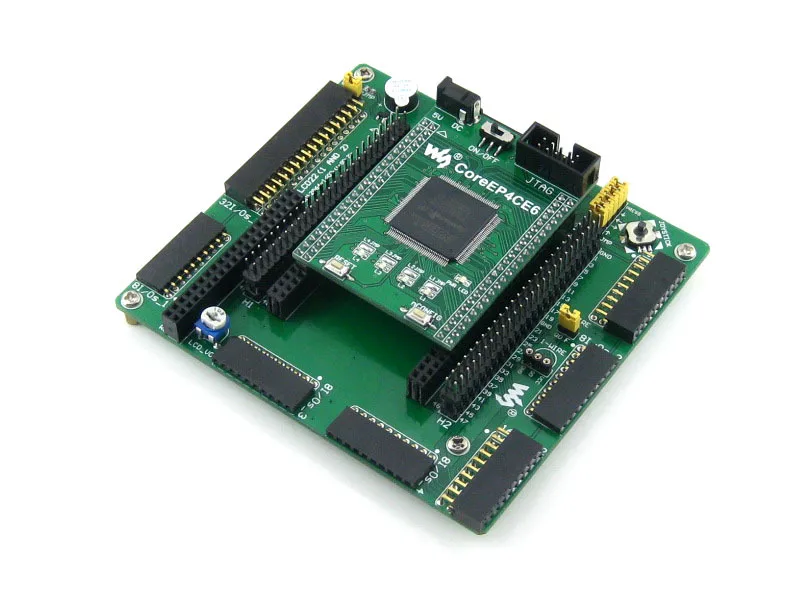

OpenEP4CE6-CЭто Плата развития FPGA, которая состоит из материнской платыDVK601И основная плата FPGACoreEP4CE6.

OpenEP4CE6-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами ALTERA Cyclone IV серии FPGA. OpenEP4CE6-C позволяет легко и быстро начать дизайн с процессором Nios II.

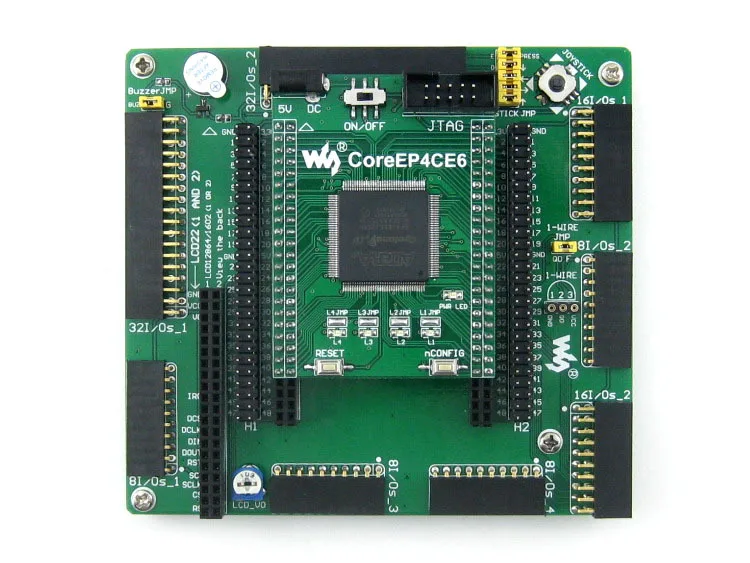

Что на материнском доске

FPGA CPLD development board on board resource

  1. FPGA CPLD разъем основной платы:Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту
  2. Интерфейс 8I/Os_1,Для подключения комплектующих досок/модулей
  3. Интерфейс 8I/Os_2,Для подключения комплектующих досок/модулей
  4. Интерфейс 8I/Os_3,Для подключения комплектующих досок/модулей
  5. Интерфейс 8I/Os_4,Для подключения комплектующих досок/модулей
  6. Интерфейс 16I/Os_1,Для подключения комплектующих досок/модулей
  7. Интерфейс 16I/Os_2,Для подключения комплектующих досок/модулей
  8. Интерфейс 32I/Os_1,Для подключения комплектующих досок/модулей
  9. Интерфейс 32I/Os_2,Для подключения комплектующих досок/модулей

Все интерфейсы ввода/вывода выше:

  • Способен моделироваться как USART, I2C, SPI, PS/2 и т. Д.
  • Способен управлять устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д.
  1. Расширительные разъемы FPGA
    • Контакты FPGA доступны на разъемах расширения
    • Для подключения платы аксессуаров SDRAM
  2. ЖК-интерфейс,Для подключения LCD22, LCD12864, LCD1602
  3. Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
  4. Зуммер
  5. Джойстик:Пять позиций
  6. Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602 регулировка контрастности
  7. Перемычка зуммера
  8. Перемычка для джойстика
  9. Однопроводный скачок13

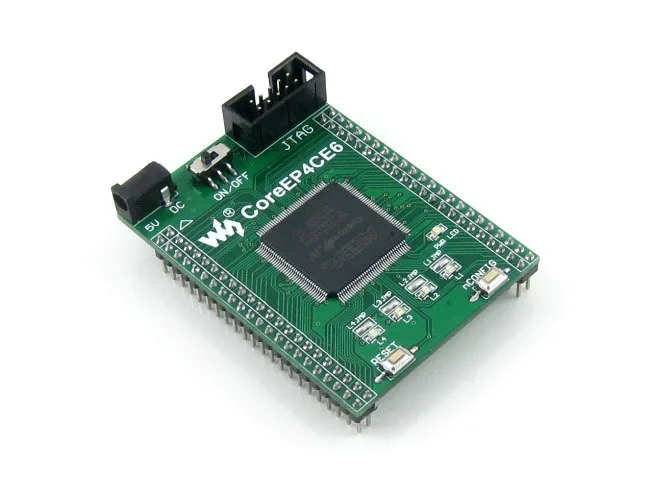

Что на CoreEP4CE6

EP4CE6E22C8N core board on board resource

  1. EP4CE6E22C8N:Устройство ALTERA Cyclone IV FPGA с функциями:
    • Рабочая частота:50 МГц
    • Рабочее напряжение:1,15 V-3,465 V
    • Посылка:QFP144
    • I/Os:80
    • LEs:6K
    • RAM:270кб
    • PLLs:2.
    • Отладка/программирование:Поддержка JTAG
  2. AMS1117-3.3,3,3 V регулятор напряжения
  3. AMS1117-2.5,2,5 V регулятор напряжения
  4. AMS1117-1.2,1,2 V регулятор напряжения
  5. EPCS16,Встроенная последовательная флэш-память, для хранения кода
  6. Индикатор питания
  7. Светодиоды
  8. Кнопка сброса
  9. Кнопка nCONFIG:Для повторной настройки чипа FPGA, эквивалент перезарядки питания
  10. Выключатель питания
  11. 50 м активный кристаллический осциллятор
  12. 5V DC jack
  13. Интерфейс JTAG:Для отладки/программирования
  14. Расширитель FPGA pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения
  15. Светодиодный джемпер

11

12

Примечание: OpenEP4CE6-C не интегрирует любые функции программирования/отладки, требуется программист/отладчик.

Примеры

OpenEP4CE6-C FPGA development board поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.

Периферийное устройство Описание Интерфейс Verilog VHDL NIOS II C
S29GL128P NorFLASH 32I/Os Y
AT24CXX EEPROM I2C И radic; И radic; И radic;
FM24CXX Фрам I2C И radic; И radic; И radic;
AT45DBXX DATAFLASH SPI И radic;
Sd-карта Вспышка SPI И radic;
H57V1262GTR SDRAM Параллельный И radic;
PCF8563 RTC I2C И radic;
DS18B20 Датчик температуры 1 провод И radic; И radic; И radic;
SP3232 Серийное общение UART И radic; И radic; И radic;
SP3485 Серийное общение UART И radic; И radic; И radic;
PL2303 USB для UART UART И radic; И radic; И radic;
FT245 USB TO FIFO Параллельный И radic;
CY7C68013A Usb-устройство I/Os И radic;
ENC28J60 Контроллер Ethernet SPI И radic;
Зуммер Звуковое устройство 1I/O (ШИМ) И radic; И radic; И radic;
Клавиатура PS/2 Входное устройство PS/2 И radic; И radic;
Одиночные кнопки Входное устройство ---- И radic; И radic; И radic;
4x4 клавиатуры Входное устройство 8I/Os И radic; И radic; И radic;
Джойстик Входное устройство 5I/Os И radic; И radic; И radic;
Светодиодный Демонстрационное устройство ---- И radic; И radic; И radic;
8 SEG светодиодный Демонстрационное устройство 13I/Os И radic; И radic; И radic;
Монитор VGA Демонстрационное устройство VGA И radic; И radic;
Персональный ЖК-дисплей Демонстрационное устройство 11I/Os И radic; И radic;
Графический ЖК-дисплей Демонстрационное устройство 11I/Os И radic;
3,2 дюймовый Мульти-Цвет ЖК-дисплей + сенсорный экран Устройство отображения + устройство ввода 32I/Os И radic;

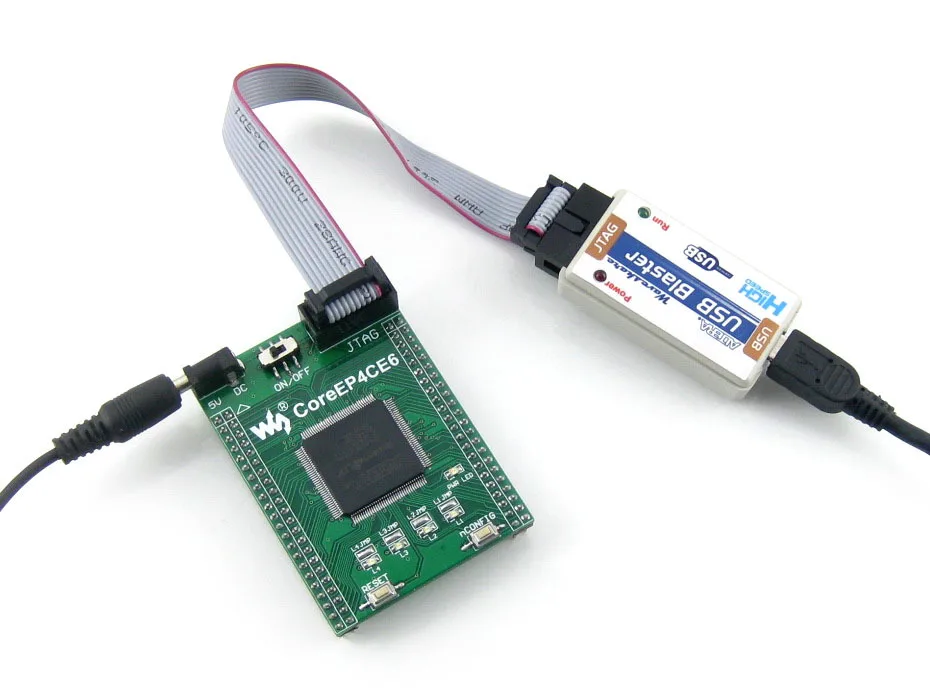

Интерфейс отладки/программирования

Плата разработки OpenEP4CE6-C FPGA интегрирует интерфейс JTAG для программирования/отладки.

JTAG названия и описание сигнала

Штырь Название сигнала Описание
1. TCK Сигнал часов
2. GND Сигнал заземления
3. TDO Данные от устройства
4. VCC(TRGT) Целевой источник питания
5 TMS JTAG state machine control
6 NC Нет подключения
7 NC Нет подключения
8 NC Нет подключения
9 TDI Данные для устройства
10 GND Сигнал заземления

Надпись JTAG

10-pin JTAG header pinout

Ресурсы для развития

  • Сопутствующее программное обеспечение (Quaters II, NIOS II и т. Д.)
  • Демонстрационный код (Verilog, VHDL и NIOS II C)
  • Схема (PDF)
  • FPGA разработка документов (спецификации и т. Д.)
  • Вики:Www.waveshare.com/wiki/OpenEP4CE6-C

Посылка содержит

В"Стандартная посылка"И"Комплектующие для досок посылка"Ниже включены.

Стандартная посылка

  1. OpenEP4CE6-C макетная плата x 1
  2. 4-контактный провод х 2
  3. 2-контактный провод x 2
  4. Кабель питания USB x 1
1. 2. 3. 4.

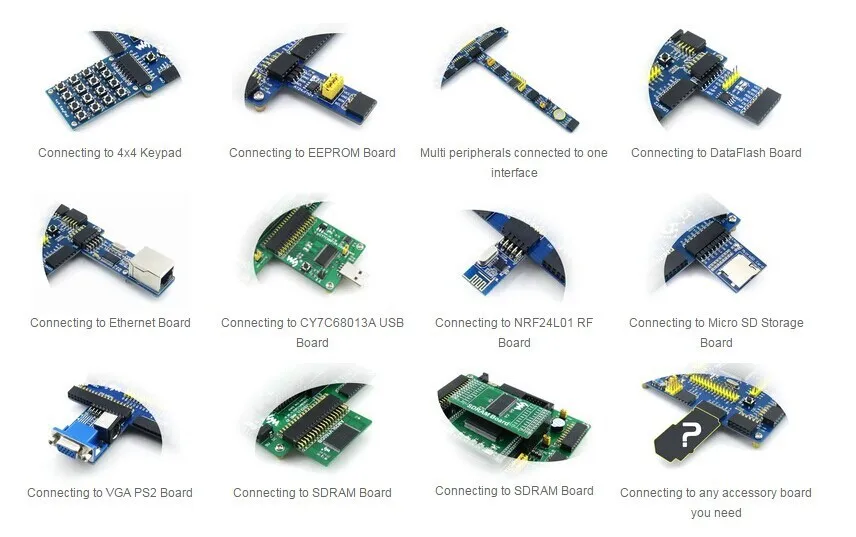

Комплектующие для досок посылка

  1. 3,2 дюймов 320x240 сенсорный ЖК-дисплей x 1
  2. 3,2 дюймов ЖК-дисплей адаптер (B)-1 шт.
  3. Плата VGA PS2 x 1
  4. PL2303 USB UART Board (mini) x 1
  5. NorFlash Board (B) x 1
  6. SDRAM доска (B) x 1
  7. Плата для хранения Micro SD x 1
  8. AT45DBXX DataFlash Board x 1
  9. FM24CLXX Фрам доска x 1
  10. CY7C68013A USB плата (мини) x 1
  11. ENC28J60 плата Ethernet x 1
  12. PCF8563 RTC плата x 1
  13. DS18B20 x 1
  14. Usb-разъем типа A для мини-кабеля типа B x 1
1. 2. 3. 4. 5 6 7 8 9 10 11 12 13 14
