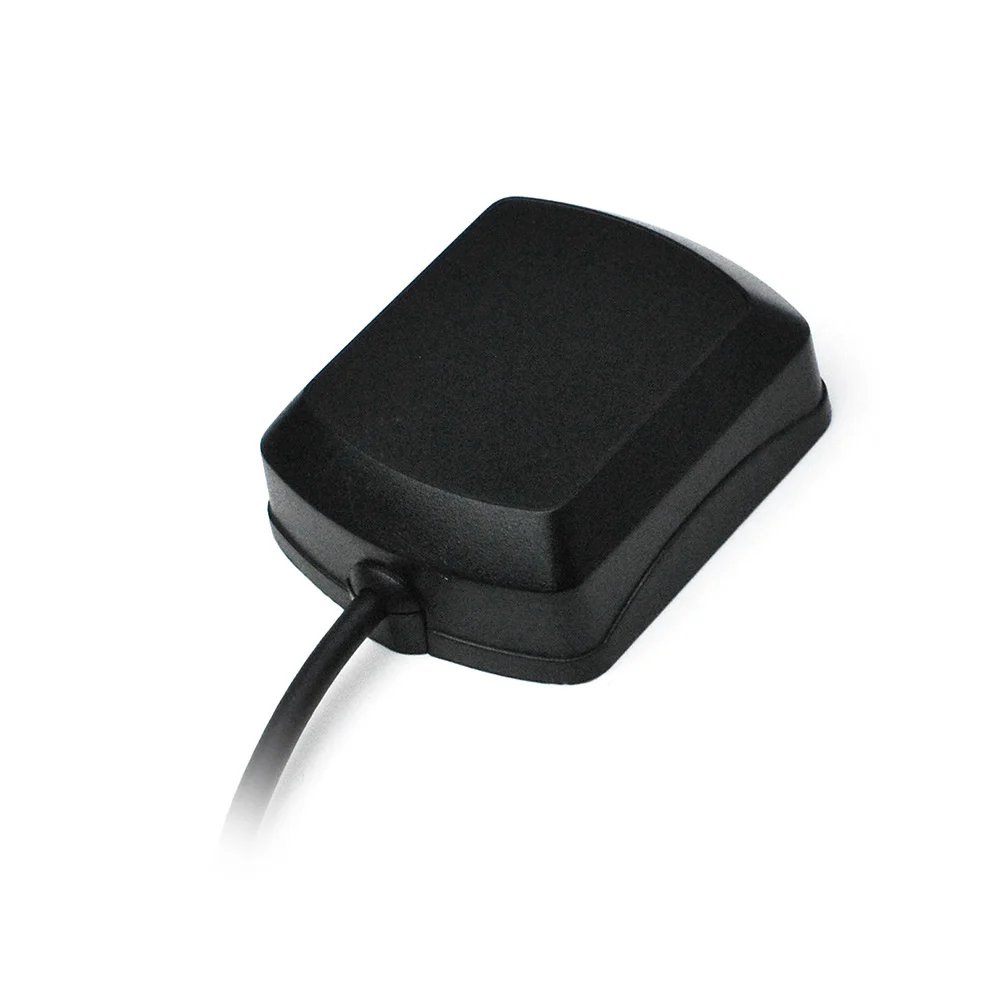

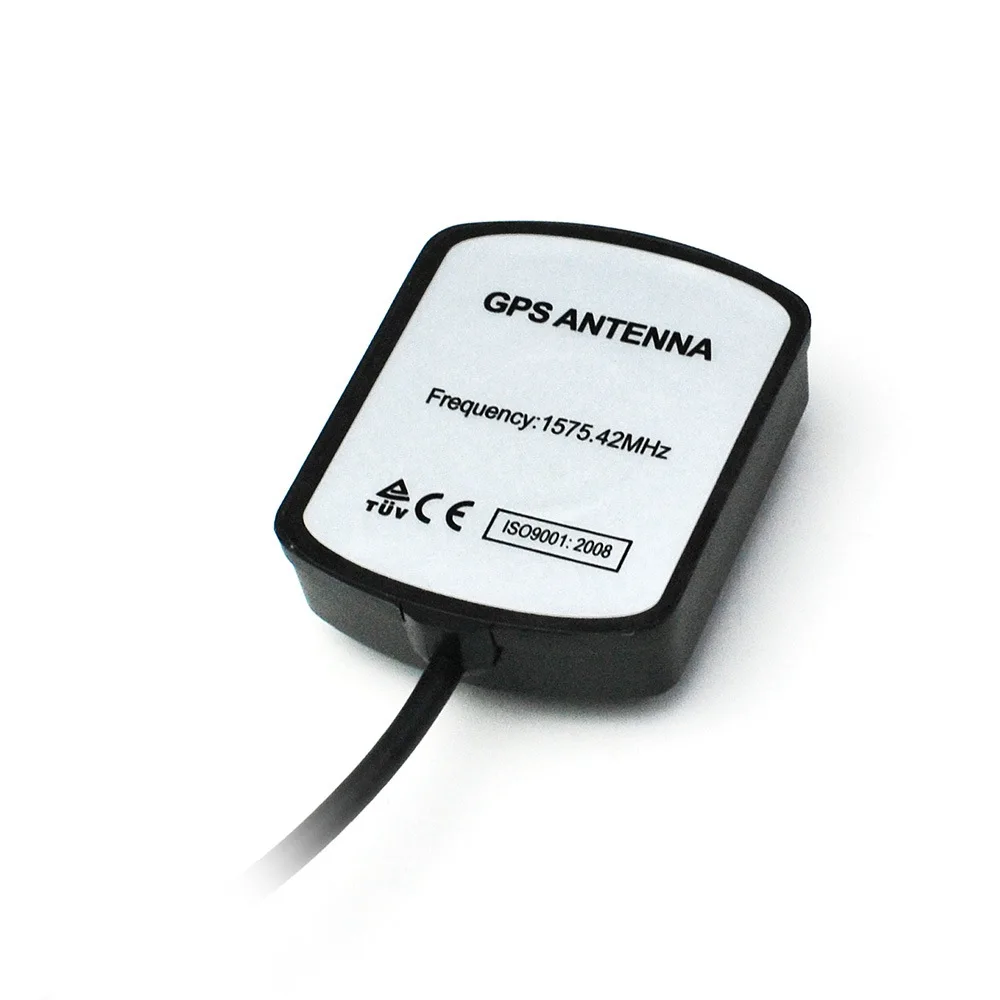

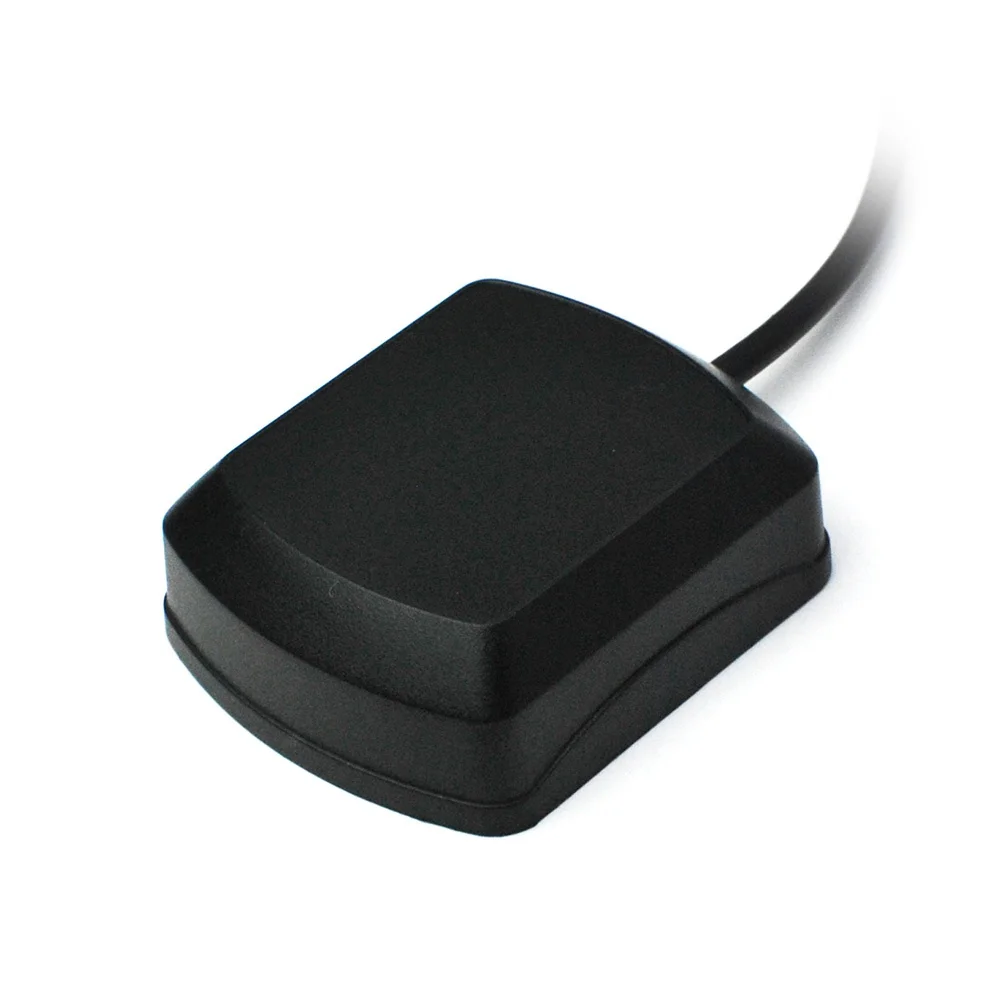

Superbat 1575 42 МГц +/ 3 GPS внешний усилитель антенны с разъемом SMA для приемников

Нажмите, чтобы увидеть больше антенн

Только GPS внешняя антенна разъем SMA 1575,42 МГц +/-3 МГц антенна SMA антенный усилитель для GPS приемники мобильный автомобильный 43*33*14 мм

Описание

1 Диэлектрическая антенна
Центральная частота1575,42 МГц ± 3 МГц
V.S.W.R 1,5.:1
Ширина ремешка ± 5 МГц
Impendence 50 Ом
Коэффициент усиления (Зенит) 3 ± 0,5 дБ
Получить покрытие>-4 дбк по? 90 °<0 Поляризация RHCP

2 лна/фильтр
Коэффициент усиления LNA (без кабеля)29 +/-1 дБ
Уровень шума 1,5 дБ Typ.
Затухание полосы фильтра (f ° = 1575,42 МГц)
12 дБ мин f0 + 50 МГц;
16 дБ мин f0-50MHZ;
V.S.W.R <2,0
Напряжение постоянного тока2,2 ~ 5,0 в
Постоянный ток5 ~ 15 мА

3 механические
Вес: 0,069 кг
Размер43*33*14 мм
Кабель:RG174 3 метра по умолчанию/Свяжитесь с нами для другой длины

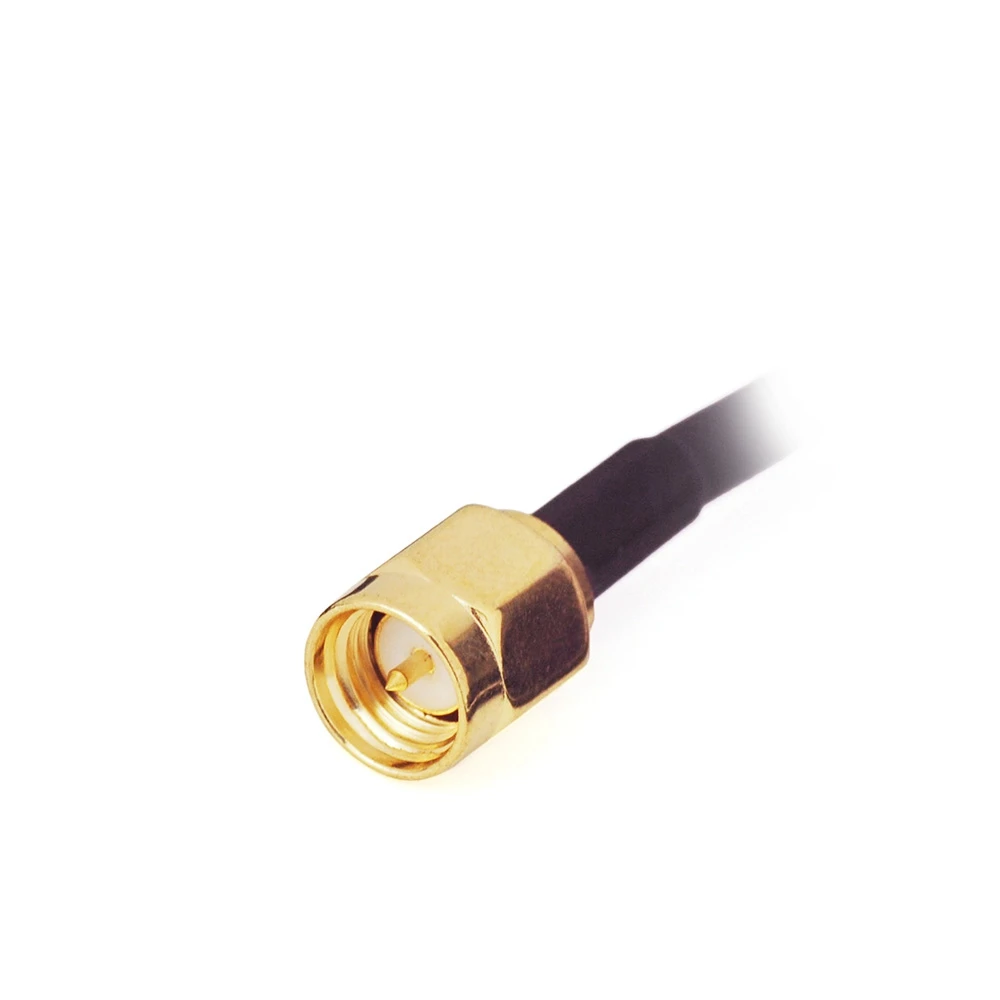

Разъем:SMA Мужской прямой по умолчанию,Если вам нужен SMB/SMC/BNC/FME/TNC/MCX /MMCX /Fakra/AVIC/WICLIC под прямым или прямым углом, пожалуйста, сообщите нам некоторые примечания, если выбран разъем антенны. Спасибо!
Монтажное магнитное основание
Черный корпус

4 Надежность
Состояние: температура: 40 ± 5 °C
Потребляемая мощность: DC = 5 V ± 0,5 V
Продолжительное время: 48 ч

5 Экологические характеристики
Постэкологический допуск (см. Форму 1 ~ 2)
Состояние: диапазон температур 25 ± 3 °C
Диапазон относительной влажности 55 ~ 75% относительной влажности
Диапазон рабочих температур-40 °C ~ + 85 °C
Диапазон температур хранения-40 °C ~ + 85 °C

5,1 влагостойкий
Устройство должно удовлетворять электрическим характеристикам, указанным в форме 1 ~ 2 после воздействия
Температура 40 ± 2 °C и относительная влажность 90 ~ 95% RH в течение 96 часов и 1 ~ 2 часов время восстановления
При нормальном состоянии.

5,2 сопротивление вибрации
Устройство должно удовлетворять электрическим характеристикам, указанным в форме 1 ~ 2 после нанесения на
Вибрация от 10 до 55 Гц с амплитуда 1,5 мм в течение 2 часов каждый в направлении X , Y и Z.

5,3 Падение шок
Устройство должно удовлетворять электрическим характеристикам, указанным в форме 1 ~ 2 после падения на
Жесткая деревянная доска с высоты 30 см в 3 раза по каждой грани 3 размеров устройства.

5,4 высокая температура выносливости
Устройство должно удовлетворять электрическим характеристикам, указанным в форме 1 ~ 2 после воздействия
Температура 80 ± 5 ° cв в течение 24 ± 2 часов и 1 ~ 2 часа время восстановления при нормальной температуре.

5,5 низкая температура выносливость
Устройство должно также удовлетворять электрические характеристики, указанные в форме 1 ~ 2 после воздействия
Температура-40 °C ± 5 ° cв в течение 24 ± 2 часов и до 2 часов время восстановления при нормальной температуре.

5,6 испытание температурного цикла
Устройство должно также удовлетворять электрические характеристики, указанные в форме 1 ~ 2 после воздействия
Низкая температура-25 °C и высокая температура + 85 °C для 30 ± 2 мин каждый на 5 циклов и от 1 до 2 часов
Время восстановления при нормальной температуре.

6 устойчивая к атмосферным воздействиям
Поместите антенны в глубину 1 м для 12 ч и найдите 100% водонепроницаемость.
