Waveshare CoreEP2C8 EP2C8Q208C8N EP2C8 ALTERA Cyclone II CPLD и FPGA макетная основная плата с полным IO
Waveshare CoreEP2C8 EP2C8Q208C8N EP2C8 ALTERA Cyclone II CPLD и FPGA макетная основная плата с полным IO
Waveshare CoreEP2C8 EP2C8Q208C8N EP2C8 ALTERA Cyclone II CPLD и FPGA макетная основная плата с полным IO
Waveshare CoreEP2C8 EP2C8Q208C8N EP2C8 ALTERA Cyclone II CPLD и FPGA макетная основная плата с полным IO
Waveshare CoreEP2C8 EP2C8Q208C8N EP2C8 ALTERA Cyclone II CPLD и FPGA макетная основная плата с полным IO

Waveshare CoreEP2C8 EP2C8Q208C8N EP2C8 ALTERA Cyclone II CPLD и FPGA макетная основная плата с полным IO


Сохраните в закладки:

Цена:2 941,20RUB
*Стоимость могла изменится

Количество:


Новое поступление

QFN20 MLP20 MLF20 QFN 20BT 0.5 01 Enplas IC тестовый разъем Адаптер 0 5 мм Шаг Бесплатная

QFN20 MLP20 MLF20 QFN 20BT 0.5 01 Enplas IC тестовый разъем Адаптер 0 5 мм Шаг Бесплатная

4 392,56 руб.
Банан Pi M1 + плата хорошего качества прозрачный акриловый корпус/коробка|box

Банан Pi M1 + плата хорошего качества прозрачный акриловый корпус/коробка|box

641,19 руб.
Стартовый комплект модулей датчика s 45 в 1 для Arduino лучше чем датчиков 37

Стартовый комплект модулей датчика s 45 в 1 для Arduino лучше чем датчиков 37

1 221,29 руб.
Waveshare 2 13 дюйма E Ink Дисплей шапка для Raspberry Pi 4 черный/белый два Цвета электронной

Waveshare 2 13 дюйма E Ink Дисплей шапка для Raspberry Pi 4 черный/белый два Цвета электронной

1 610,53 руб.
Мини Компьютерные добавки Waveshare на базе компьютерного модуля Raspberry Pi CM3/CM3L/cmm3 + / CM3

Мини Компьютерные добавки Waveshare на базе компьютерного модуля Raspberry Pi CM3/CM3L/cmm3 + / CM3

4 302,04 руб.
HDMI CVBS RF USB VGA AV ТВ плата контроллера для 19 &quotM190A1 L0A M190A1 L02 M190PW01 V0 LM190WX1 TLC1 1440X900 ЖК

HDMI CVBS RF USB VGA AV ТВ плата контроллера для 19 "M190A1 L0A M190A1 L02 M190PW01 V0 LM190WX1 TLC1 1440X900 ЖК

1 877,57 руб.
Модуль камеры на основе датчика изображения OV5640 5 мегапикселей (2592x1944)

Модуль камеры на основе датчика изображения OV5640 5 мегапикселей (2592x1944)

2 195,90 руб.
Двухчастотный считыватель WG26 беспроводной модуль 7941D 13 56 МГц 125 кГц для карт

Двухчастотный считыватель WG26 беспроводной модуль 7941D 13 56 МГц 125 кГц для карт

518,99 руб.
Waveshare Development Kit Store

Waveshare Development Kit Store

Магазина Waveshare Development Kit Store работает с 23.11.2012. его рейтинг составлет 97.03 баллов из 100. В избранное добавили 4826 покупателя. Средний рейтинг торваров продавца 4.9 в продаже представленно 1719 наименований товаров, успешно доставлено 4803 заказов. 874 покупателей оставили отзывы о продавце.

Характеристики

Waveshare CoreEP2C8 EP2C8Q208C8N EP2C8 ALTERA Cyclone II CPLD и FPGA макетная основная плата с полным IO

История изменения цены

*Текущая стоимость 2 941,20 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

Месяц Минимальная цена Макс. стоимость Цена
Feb-21-2026 3735.55 руб. 3810.22 руб. 3772.5 руб.
Jan-21-2026 3029.50 руб. 3090.64 руб. 3059.5 руб.
Dec-21-2025 3676.82 руб. 3750.78 руб. 3713 руб.
Nov-21-2025 3647.23 руб. 3720.66 руб. 3683.5 руб.
Oct-21-2025 2912.20 руб. 2970.26 руб. 2941 руб.
Sep-21-2025 3588.76 руб. 3660.34 руб. 3624 руб.
Aug-21-2025 3559.79 руб. 3630.8 руб. 3594.5 руб.
Jul-21-2025 3529.6 руб. 3600.84 руб. 3564.5 руб.

Описание товара

Waveshare CoreEP2C8 EP2C8Q208C8N EP2C8 ALTERA Cyclone II CPLD и FPGA макетная основная плата с полным IOWaveshare CoreEP2C8 EP2C8Q208C8N EP2C8 ALTERA Cyclone II CPLD и FPGA макетная основная плата с полным IOWaveshare CoreEP2C8 EP2C8Q208C8N EP2C8 ALTERA Cyclone II CPLD и FPGA макетная основная плата с полным IOWaveshare CoreEP2C8 EP2C8Q208C8N EP2C8 ALTERA Cyclone II CPLD и FPGA макетная основная плата с полным IO

FPGA основная плата, имеет чип ALTERA Cyclone II EP2C8Q208C8N на борту

Обзор

CoreEP2C8-это основная плата FPGA, которая оснащена устройством EP2C8Q208C8N на борту, поддерживает дальнейшее расширение.

  • Бортовое последовательное устройство конфигурации EPCS16SI8N
  • Интегрированная Базовая схема FPGA, такая как часы
  • Встроенная кнопка nCONFIG, кнопка сброса, 4 светодиода
  • Все порты ввода/вывода доступны на контактных заголовках
  • Бортовой JTAG отладка/программирование интерфейс
  • 2,0 мм шаговый шаг, подходит для подключения к вашей системе приложений

Что на борту

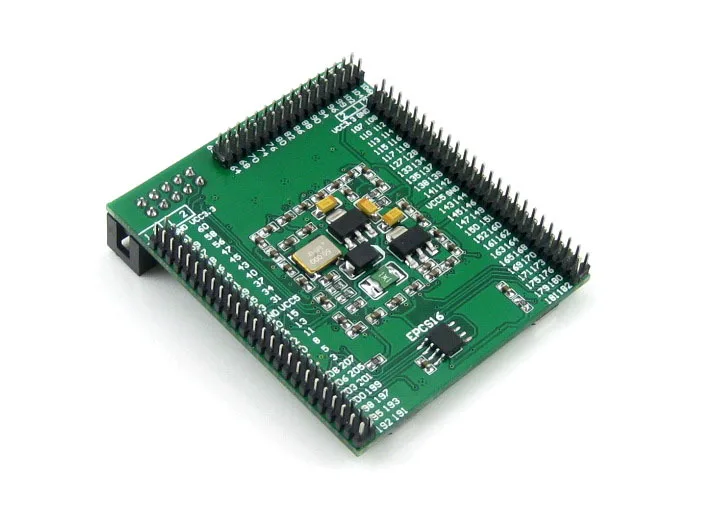

EP2C8Q208C8N core board on board resource

  1. EP2C8Q208C8N:Устройство ALTERA Cyclone II FPGA с функциями:
    • Рабочая частота:50 МГц
    • Рабочее напряжение:1,15 в ~ 3,465 в
    • Посылка:QFP208
    • I/Os:138
    • LEs:8K
    • RAM:165кб
    • PLLs:2.
    • Отладка/программирование:Поддержка jtag
  2. AMS1117-3.3,3,3 В регулятор напряжения
  3. AMS1117-1.2,Регулятор напряжения 1,2 В
  4. EPCS16,Встроенная последовательная флэш-память, для хранения кода
  5. Индикатор питания
  6. Светодиоды
  7. Кнопка сброса
  8. Кнопка nCONFIG:Для повторной настройки чипа FPGA, эквивалент перезарядки питания
  9. 50 м активный кристаллический осциллятор
  10. Интерфейс JTAG:Для отладки/программирования
  11. Расширитель FPGA pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения

Фотографии

dividerdividerdividerdivider

Примечание:

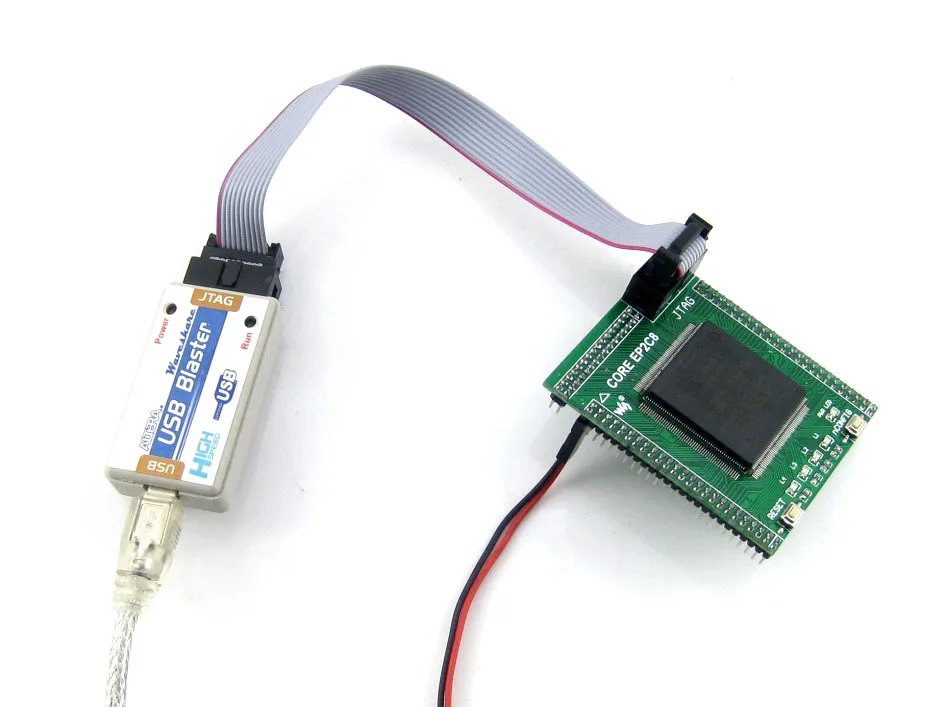

CoreEP2C8 предоставляет интерфейс отладки JTAG, но не интегрирует любую функцию отладки, требуется отладчик.

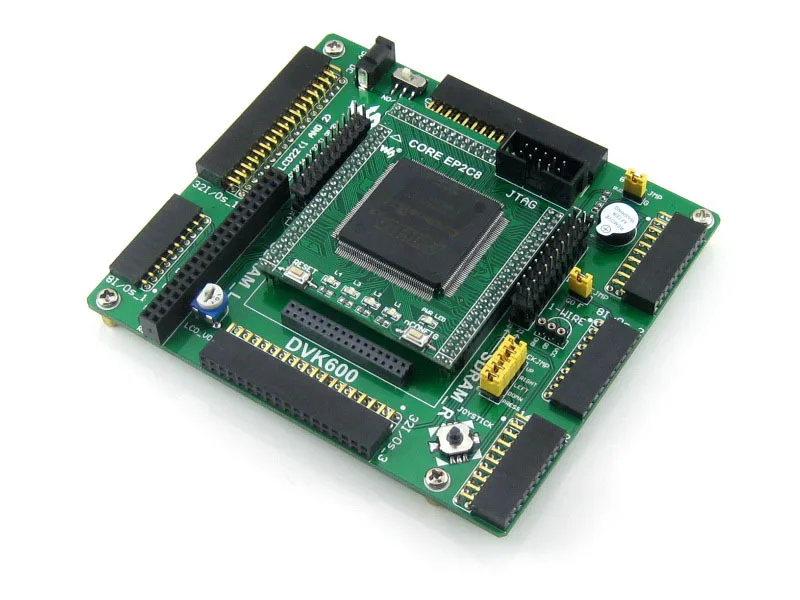

Материнская плата и программист/отладчик на фотографиях не включены в цену.

Интерфейс JTAG

На рисунке ниже показана надпись JTAG

Рис. 1.Надпись JTAG
JTAG Header Pinout

Ресурсы для развития

  • Сопутствующее программное обеспечение (Quaters II, NIOS II и т. Д.)
  • Демонстрационный код (Verilog, VHDL, NIOS II C)
  • Схема (PDF)
  • FPGA разработка документов

Вики:Www.wav eshare.com/wiki/CoreEP2C8



Посылка

Вес:0,044 кг

Посылка содержит

  1. Основная плата CoreEP2C8 x 1
1.
