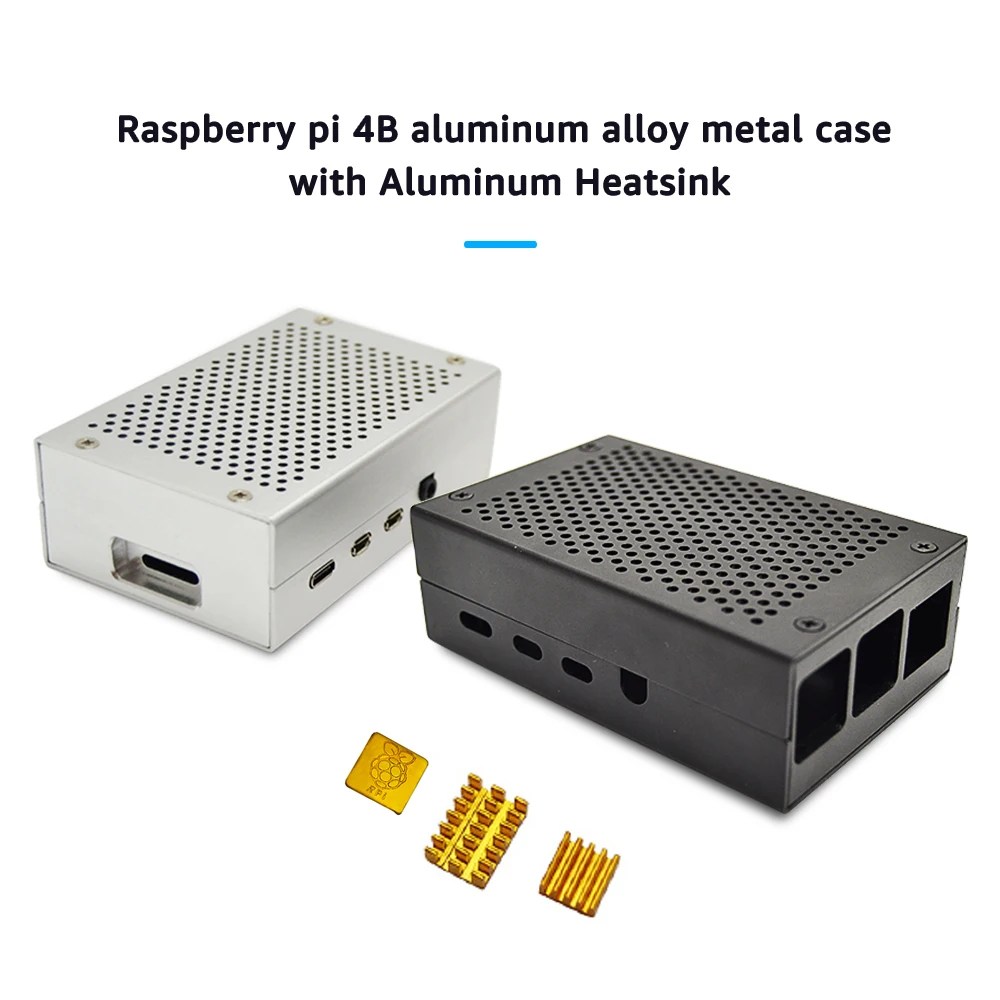

Чехол для Raspberry pi 4B алюминиевый сплав металл с 3 шт. радиатор охлаждающий комплект

Чехол для Raspberry pi 4B алюминиевый сплав металл с 3 шт. радиатор охлаждающий комплект

538,86 - 599,23 руб.
Модуль разработки Raspberry Pi 3 Lite тип B с компьютерным модулем 7 дюймовый HDMI ЖК дисплей

Модуль разработки Raspberry Pi 3 Lite тип B с компьютерным модулем 7 дюймовый HDMI ЖК дисплей

11 775,26 руб.

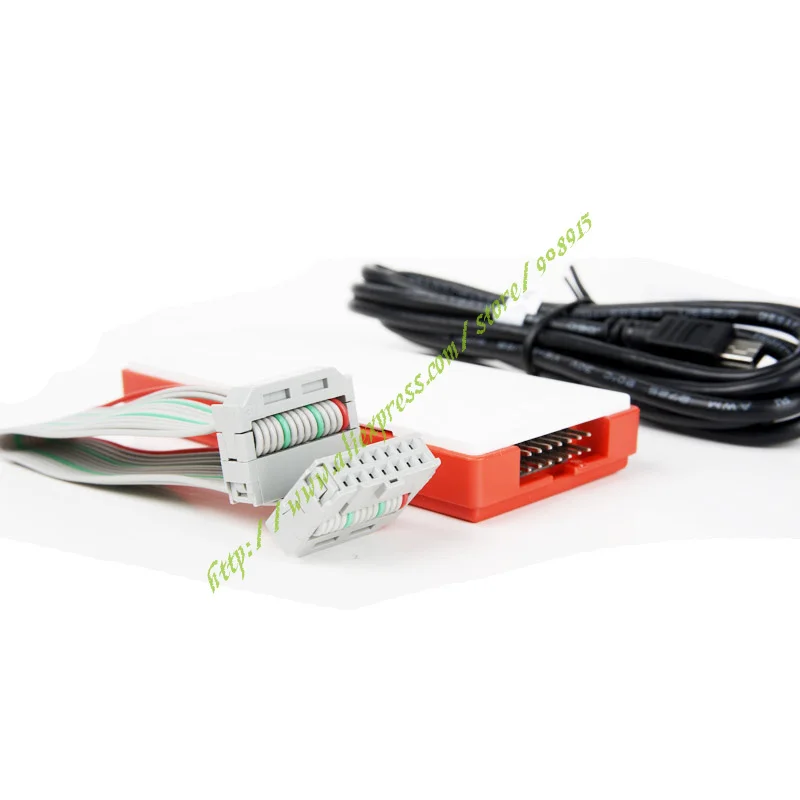

Оригинальный и новый Renesas E8a R0E00008AKCE00E8A бесплатная доставка|renesas|renesas e8a |

Оригинальный и новый Renesas E8a R0E00008AKCE00E8A бесплатная доставка|renesas|renesas e8a |

15 502,59 руб.

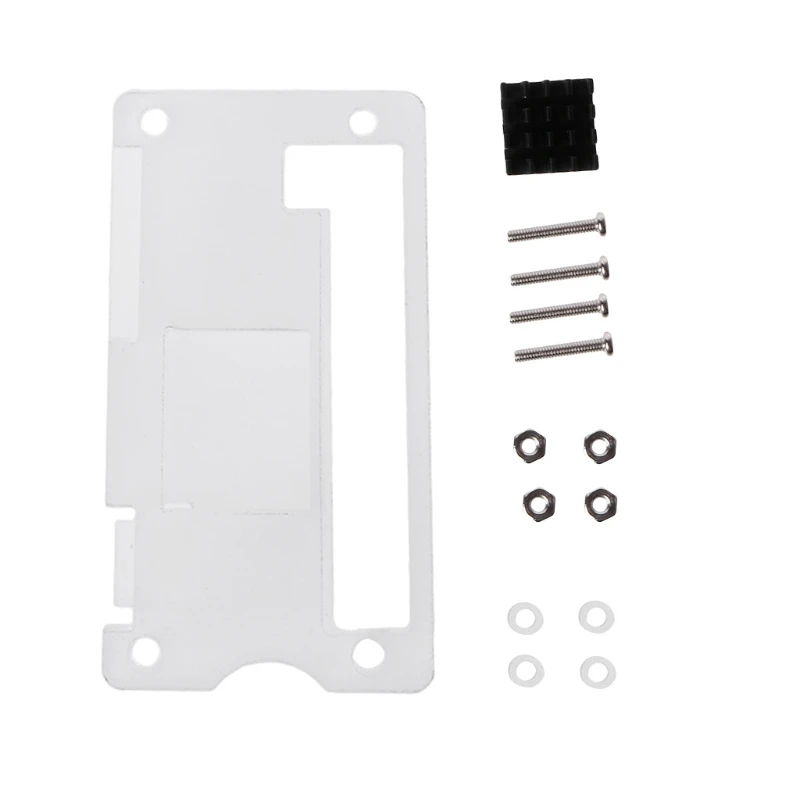

Акриловый корпус корпуса + алюминиевый теплоотвод комплект для Raspberry Pi Zero V1.3

Акриловый корпус корпуса + алюминиевый теплоотвод комплект для Raspberry Pi Zero V1.3

108,07 руб.
HDMI VGA Аудио плата контроллера ЖК дисплея для 17 3 дюйма N173HCE E31 B173HTN01.1 1920x1080 EDP 2 полосы

HDMI VGA Аудио плата контроллера ЖК дисплея для 17 3 дюйма N173HCE E31 B173HTN01.1 1920x1080 EDP 2 полосы

2 157,69 руб.

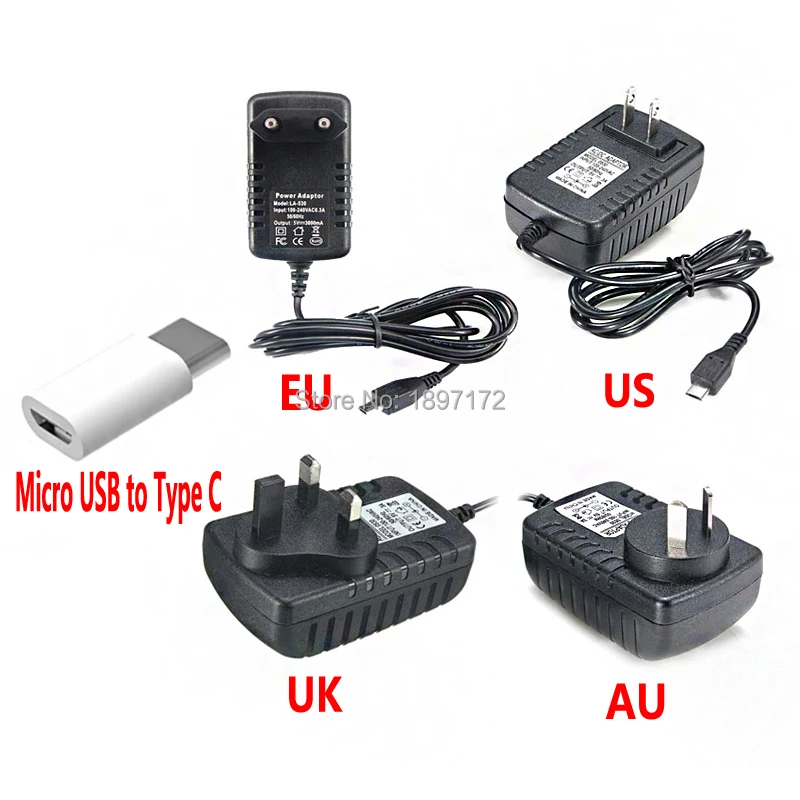

Raspberry pi 4B 3B + power micro usb Конвертация типа C порт 5V 3A|Демонстрационные стенды| |

Raspberry pi 4B 3B + power micro usb Конвертация типа C порт 5V 3A|Демонстрационные стенды| |

20,87 - 71,55 руб.
HDMI VGA 2AV плата контроллера + 40 контактов Lvds комплекты кабелей для B173RW01 V0/V1/V2/V3/V4/V5

HDMI VGA 2AV плата контроллера + 40 контактов Lvds комплекты кабелей для B173RW01 V0/V1/V2/V3/V4/V5

1 735,84 руб.

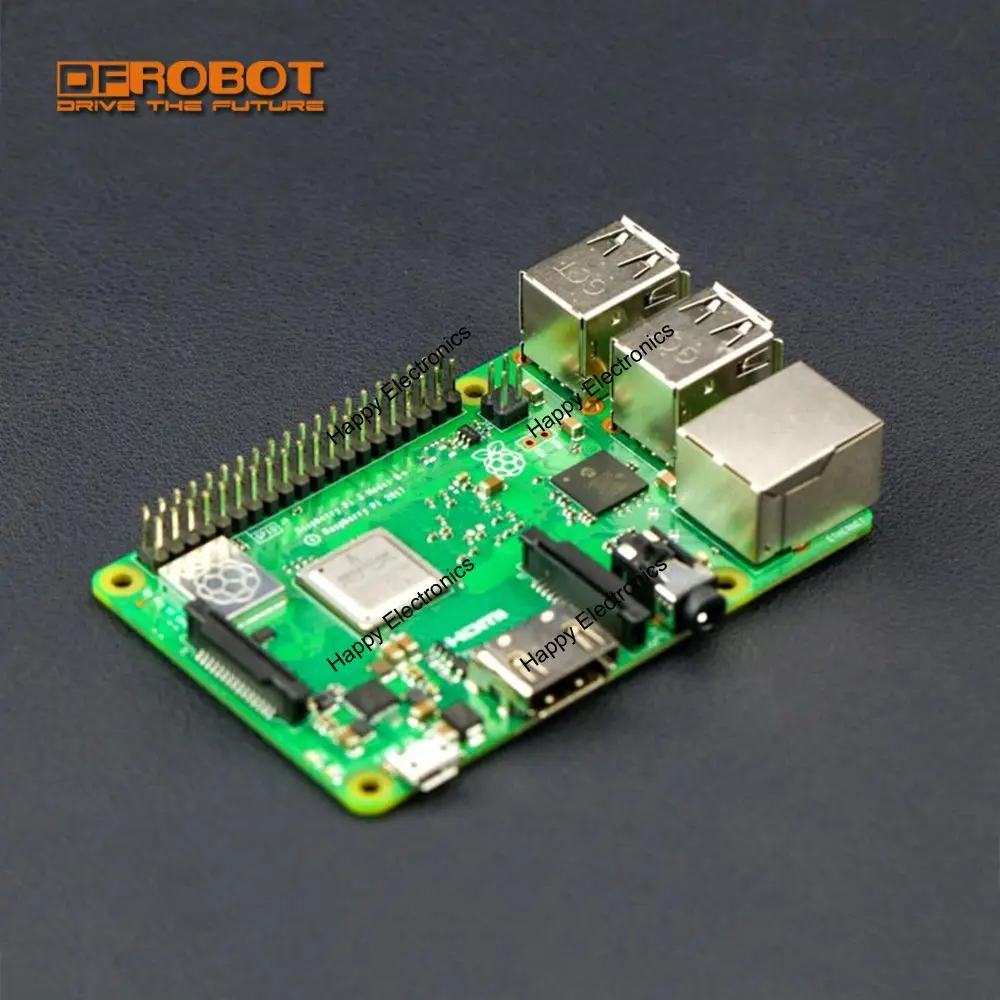

Новинка Двухдиапазонная материнская плата 2 4 ГГц 64 бит 1 ГБ ОЗУ поддержка

Новинка Двухдиапазонная материнская плата 2 4 ГГц 64 бит 1 ГБ ОЗУ поддержка

3 499,26 руб.
Waveshare Development Kit Store

Waveshare Development Kit Store

Магазина Waveshare Development Kit Store работает с 23.11.2012. его рейтинг составлет 97.03 баллов из 100. В избранное добавили 4826 покупателя. Средний рейтинг торваров продавца 4.9 в продаже представленно 1719 наименований товаров, успешно доставлено 4803 заказов. 874 покупателей оставили отзывы о продавце.

Характеристики

Waveshare XILINX FPGA основная плата для разработки Xilinx Spartan 3E XC3S250E оценочная + XCF02S

История изменения цены

*Текущая стоимость 2 756,93 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

Месяц Минимальная цена Макс. стоимость Цена
Mar-20-2026 3280.63 руб. 3444.36 руб. 3362 руб.
Feb-20-2026 3252.31 руб. 3415.60 руб. 3333.5 руб.
Jan-20-2026 2728.6 руб. 2864.61 руб. 2796 руб.
Dec-20-2025 3197.8 руб. 3357.26 руб. 3277 руб.
Nov-20-2025 2784.15 руб. 2923.39 руб. 2853.5 руб.
Oct-20-2025 3142.21 руб. 3299.61 руб. 3220.5 руб.
Sep-20-2025 3114.57 руб. 3270.84 руб. 3192 руб.
Aug-20-2025 3087.57 руб. 3241.34 руб. 3164 руб.
Jul-20-2025 3059.19 руб. 3212.91 руб. 3135.5 руб.

Описание товара

Waveshare XILINX FPGA основная плата для разработки Xilinx Spartan 3E XC3S250E оценочная + XCF02SWaveshare XILINX FPGA основная плата для разработки Xilinx Spartan 3E XC3S250E оценочная + XCF02SWaveshare XILINX FPGA основная плата для разработки Xilinx Spartan 3E XC3S250E оценочная + XCF02SWaveshare XILINX FPGA основная плата для разработки Xilinx Spartan 3E XC3S250E оценочная + XCF02S

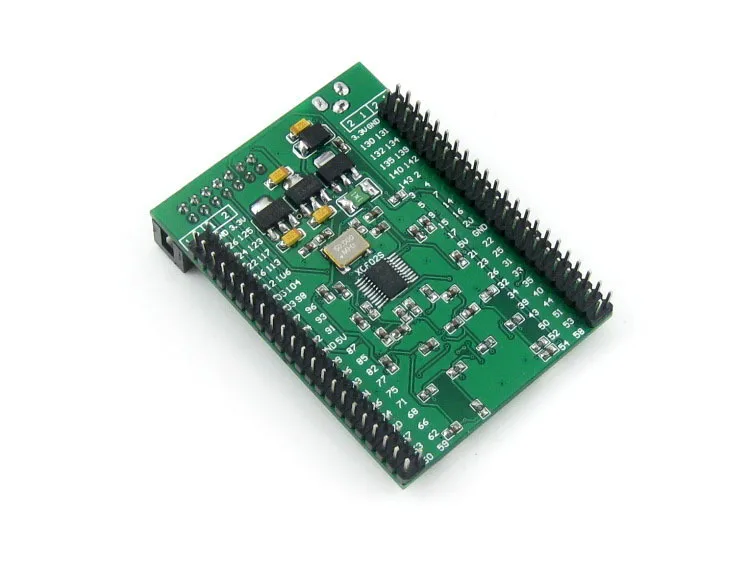

XILINX FPGA основная плата для разработки Xilinx Spartan-3E XC3S250E оценочная плата + XCF02S поддержка вспышки JTAG = Core3S250E FPGA основная плата, оснащен чипом XILINX Spartan-3E XC3S250E на борту

Обзор



Core3S250E-это основная плата FPGA, которая оснащена встроенным устройством XC3S250E, поддерживает дальнейшее расширение.
  • Бортовой 1 шт. XCF02S
  • Интегрированная Базовая схема FPGA, такая как часы
  • Встроенная кнопка nCONFIG, кнопка сброса, 4 светодиода
  • Все порты ввода/вывода доступны на контактных заголовках
  • Бортовой JTAG отладка/программирование интерфейс
  • 2,54 мм шаговый шаг, подходит для подключения к вашей системе приложений

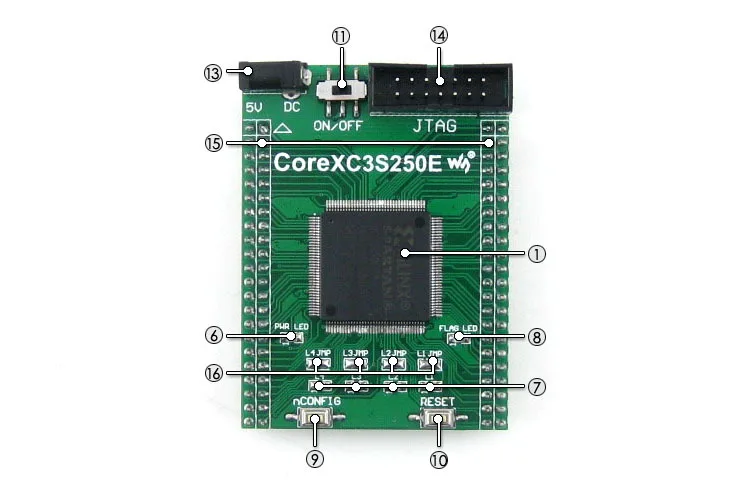

Что на борту



  1. XC3S250E:Устройство XILINX Spartan-3E FPGA с функциями:
    • Рабочая частота:50 МГц
    • Рабочее напряжение:1,15 в ~ 3,3 В
    • Упаковка:QFP144
    • I/Os:80
    • LEs:250 K
    • RAM:216кб
    • DCMs: 4
    • Отладка/программирование:поддержка jtag
  2. AMS1117-3.3 (с нижней стороны),3,3 В регулятор напряжения
  3. AMS1117-2.5 (с нижней стороны),Регулятор напряжения 2,5 В
  4. AMS1117-1.2 (с нижней стороны),Регулятор напряжения 1,2 В
  5. XCF02S (на нижней стороне),Встроенная последовательная флэш-память, для хранения кода
  6. Индикатор питания
  7. Светодиоды
  8. Индикатор инициализации FPGA
  9. Кнопка сброса
  10. Кнопка nCONFIG:Для повторной настройки чипа FPGA, эквивалент перезарядки питания
  11. Выключатель питания
  12. 50 м активный кристалл (на нижней стороне)
  13. 5 V DC jack
  14. Интерфейс JTAG:Для отладки/программирования
  15. Расширитель FPGA pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения
  16. Светодиодные перемычки

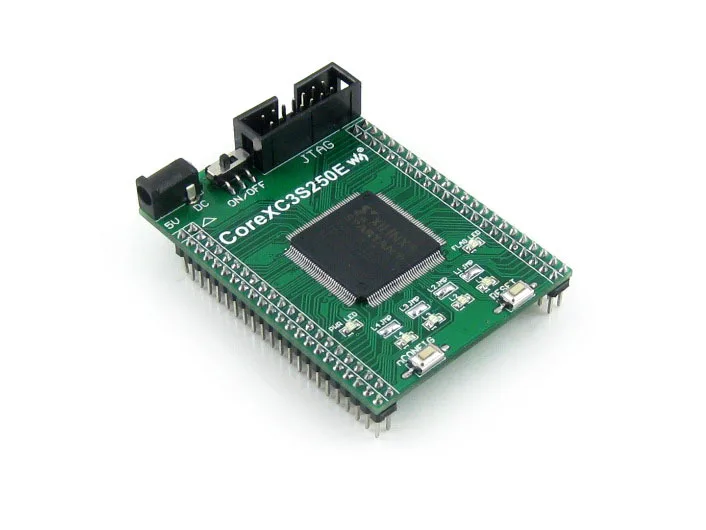

Фотографии

Примечание:

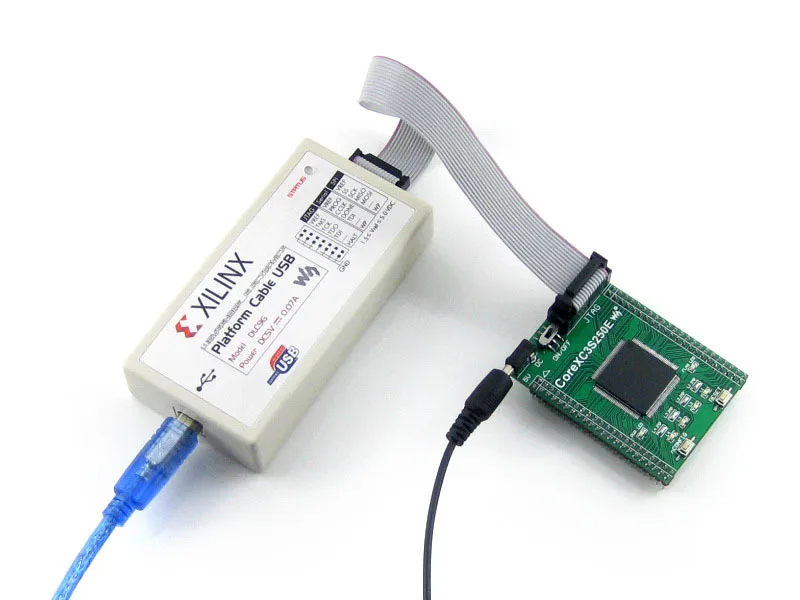

Core3S250E предоставляет интерфейс отладки JTAG, но не интегрирует любую функцию отладки, требуется отладчик.

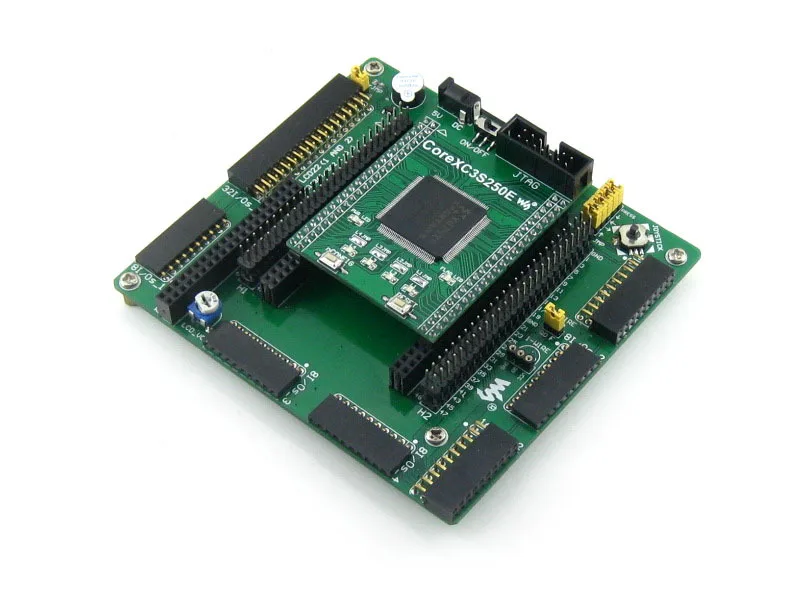

Материнская плата и программист/отладчик на фотографиях не включены в цену.



Интерфейс отладки/программирования





Плата разработки Open3S250E FPGA интегрирует интерфейс JTAG для программирования/отладки. JTAG названия и описание сигнала
Штырь Название сигнала Описание
1 GND Сигнал заземления
2 VCC (TRGT) Целевой источник питания
3 GND Сигнал заземления
4 TMS JTAG state machine control
5 GND Сигнал заземления
6 TCK Сигнал часов
7 GND Сигнал заземления
8 TDO Данные от устройства
9 GND Сигнал заземления
10 TDI Данные для устройства
11 GND Сигнал заземления
12 NC
13 GND Сигнал заземления
14 NC
15 GND Сигнал заземления
Надпись JTAG



Ресурсы для развития



Плата разработки Open3S500E FPGA поставляется с компакт-диском руководства пользователя, включая ресурсы разработки, перечисленные ниже:



  • Сопутствующее программное обеспечение (Xilinx ISE 12-Поддерживает Winxp/Win7, не поддерживает Win8)
  • Демонстрационный код (Verilog, VHDL)
  • Схема (PDF)
  • FPGA разработка документов





В комплект входит





  1. Основная плата Core3S250E x 1
  2. Кабель питания USB x
  3. Руководство пользователя CD x 1
