16 изолированных цифровых входных модулей 16DI сбора данных RS485 Modbus установка ADAM DIN

История изменения цены

*Текущая стоимость 3 454,52 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

Месяц Минимальная цена Макс. стоимость Цена
Mar-20-2026 4110.69 руб. 4316.74 руб. 4213 руб.
Feb-20-2026 4076.16 руб. 4280.99 руб. 4178 руб.
Jan-20-2026 3419.51 руб. 3590.18 руб. 3504.5 руб.
Dec-20-2025 4007.36 руб. 4207.4 руб. 4107 руб.
Nov-20-2025 3489.4 руб. 3663.81 руб. 3576 руб.
Oct-20-2025 3938.55 руб. 4135.10 руб. 4036.5 руб.
Sep-20-2025 3903.66 руб. 4098.21 руб. 4000.5 руб.
Aug-20-2025 3868.30 руб. 4061.6 руб. 3964.5 руб.
Jul-20-2025 3834.68 руб. 4026.70 руб. 3930 руб.

Описание товара

16 изолированных цифровых входных модулей 16DI сбора данных RS485 Modbus установка ADAM DIN16 изолированных цифровых входных модулей 16DI сбора данных RS485 Modbus установка ADAM DIN16 изолированных цифровых входных модулей 16DI сбора данных RS485 Modbus установка ADAM DIN16 изолированных цифровых входных модулей 16DI сбора данных RS485 Modbus установка ADAM DIN




1. Описание продукта

  • 16ch оптоэлектронный изоляционный цифровой вход
  • Использование стандарта связи RS485 MODBUS RTU. Он может быть соединен с программным обеспечением конфигурации, PLC и промышленными сенсорными панелями
  • Светодиодный индикатор связи, ввода и вывода
  • Схема связи предназначена для защиты от помех и помех
  • Может использоваться для сбора сигналов и управления промышленным полевым аппаратом
  • 3 года гарантии качества для нормального использования



2. Спецификация

  • Цифровой вход 16ch
  • Рабочая температура-20-70 °C
  • Внешний источник питания DC 9V-30V/2W
  • Изоляции защиты 1500VDC
  • Метод установки стандартный DIN направляющая или винт
  • Размер 125 × 73 × 35 мм



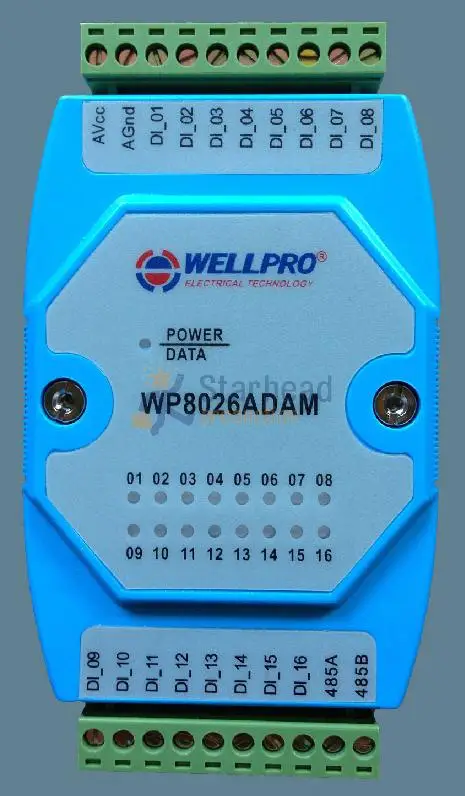

3. Интерфейс высокой четкости



AVcc

Внешний блок питания с положительным входом

AGnd

Внешний блок отрицательного ввода терминала

DI_01

 1St Способ цифровой вход

DI_02

 2Nd Способ цифровой вход

DI_03

 3Rd Способ цифровой вход

DI_04

 4Th Способ цифровой вход

DI_05

 5Th Способ цифровой вход

DI_06

 6Th Способ цифровой вход

DI_07

 7Th Способ цифровой вход

DI_08

 8Th Способ цифровой вход

DI_09

 9Th Способ цифровой вход

DI_10

10Th Способ цифровой вход

DI_11

11Th Способ цифровой вход

DI_12

12Th Способ цифровой вход

DI_13

13Th Способ цифровой вход

DI_14

14Th Способ цифровой вход

DI_15

15Th Способ цифровой вход

DI_16

16Th Способ цифровой вход

485A

RS485 сигнала A +

485B

RS485 сигнала в-режиме

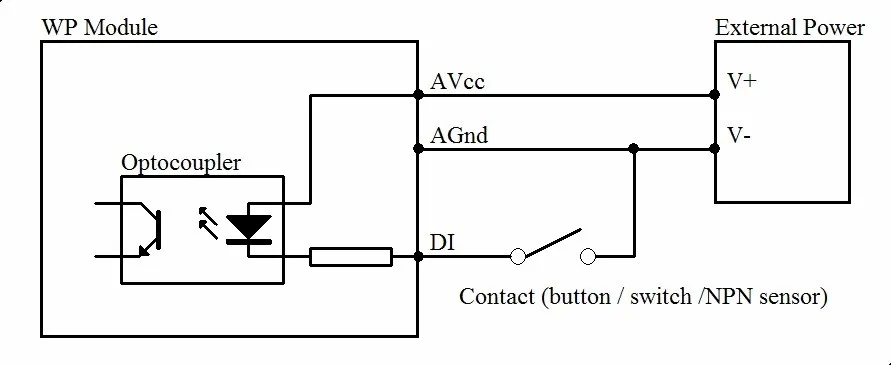

4 диаграмма приложения с цифровым входом

8026-1

5 коммуникационная инструкция

5,1 Коммуникационный параметр (настройка по умолчанию): 9600,N,8,1



Параметр

Описание продукта:

9600

Скорость передачи данных

N (без проверки)

Проверьте Бит

8

Данные бит

1

Стоп-бит



5,2 команда для сбора цифрового ввода:

        Отправка: 01 02 00 00 00 10 79 C6 (например/шестнадцатеричный)

Данных

Байт

Описание данных

Обратите внимание

01

1

Адрес модуля

Диапазон адресов 01-FE

02

1

Код функции

02-входной бит для чтения

0000

2

Адрес ввода

(1x режим)

0000-исходный адрес входного бит

0010

2

Прочитайте длина входа

0010-чтение 16 входных бит

79C6

2

CRC код проверки

CRC проверьте код для всех данных



Приема: 01 02 02 21 A0 A1 90 (например/шестнадцатеричный)

Данных

Байт

Описание данных

Обратите внимание

01

1

Адрес модуля

Диапазон адресов 01-FE

02

1

Код функции

02-входной бит для чтения

02

1

Байт цифры

02-Чтение 2 байта длины

21A0

2

Считывать данные

21A0-read вход бит статуса

A190

2

RC код проверки

CRC проверьте код для всех данных



Преобразование данных чтения «21» в 2 шестигранных результатов «0010 0001». Слева направо он представляет 8 цифровых входных DI_08-DI_01.Converting чтения данных «A0» до 2 шестигранных результатов «1010 0000». Слева направо он представляет 8 цифровых входных DI_16-DI_09. Здесь это означает, что DI_16,DI_14,DI_06 и DI_01 имеют вход, но другие нет.



5,3 команда для настройки Адреса модуля:

Отправка: 00 06 00 64 00 01 08 04 (например/шестнадцатеричный)

Дата

Байт

Описание данных

Обратите внимание

00

1

Адрес модуля

00-Отправка группы

06

1

Код функции

06-запись одного регистра

0064

2

Адрес регистра

(4x режим)

0064-изменить адрес модуля

0001

2

Записи данных

Установите новый адрес для модуля, диапазон 0001-00FE

0804

2

CRC код проверки

CRC проверьте код для всех данных



Приема: 00 06 00 64 00 01 08 04 (например/шестнадцатеричный)



Эта команда означает отправить код в модуль, установить адрес модуля как 01, эта настройка может быть сохранена при выключении питания; По умолчанию адрес модуля 01, Каждый адрес модуля может быть присвоен отдельно при использовании нескольких модулей для сети. Необходимо учитывать, что только один модуль может быть использован в сети 485 при использовании нескольких адресов отправки, в противном случае все модули будут использовать один и тот же адрес в сети 485. Когда модуль получит правильную команду, он совершит соответствующие действия и отправит ответ обратно мастеру. Это успешная коммуникация.



5,4 команда для настройки параметров связи:

Отправка: 01 06 00 65 00 02 18 14 (например/шестнадцатеричный)

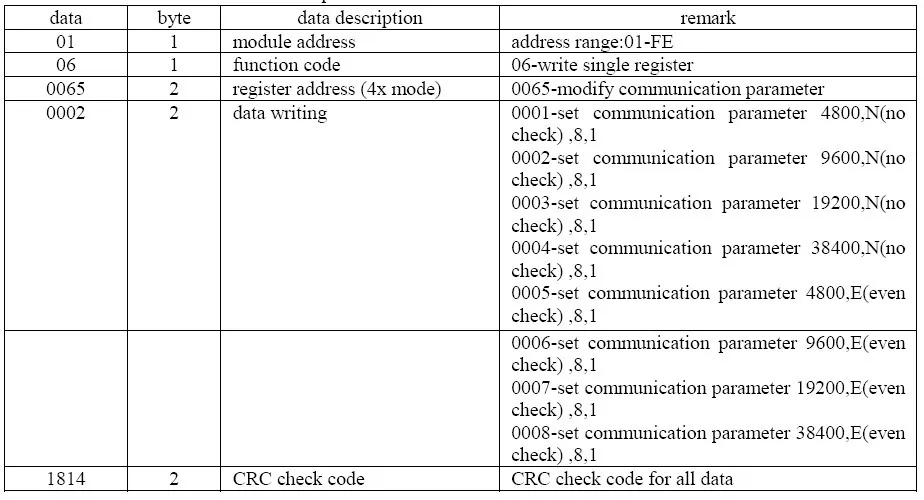

  8026-2



Приема: 01 06 00 65 00 02 18 14 (например/шестнадцатеричный)

Эта команда означает отправить код в модуль и установить параметр связи как «9600, N (без проверки), 8, 1». Этот параметр может быть сохранен при выключении питания. Параметр связи по умолчанию-«9600, N (без проверки), 8, 1». Необходимо обратить внимание, при выборе правильного параметра связи в настройках связи и перезапуске терминала связи будет выполнена Настройка. Как правило, чем ниже скорость передачи данных, тем ниже скорость транзакции, но выше стабильность транзакции. Обратное также верно. Когда модуль получает правильную команду, будут приняты соответствующие действия и ответ будет отправлен обратно к мастеру. Это успешная коммуникация.

6. Описание светодиодного индикатора

  • При включении модуля светодиод зеленый.
  • Когда модуль находится под связью, светодиод мерцает.
  • Когда модуль получает правильную команду, светодиод зеленый.
  • Когда модуль получает неверную команду или команду для других модулей, светодиод красный.

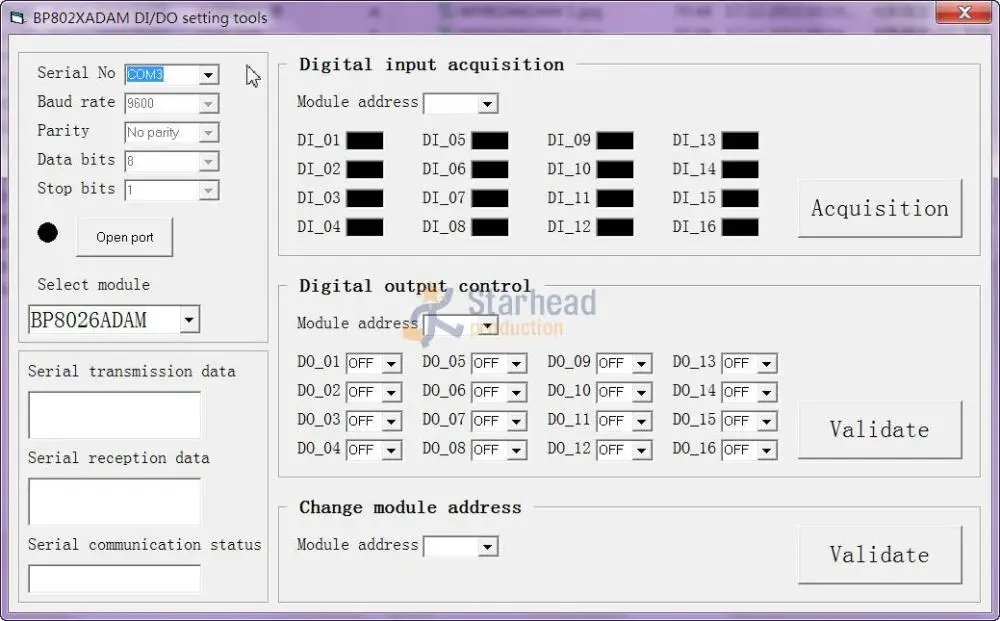

7. Инструкция по отладке ПК

Этот модуль обеспечивает программное обеспечение для настройки параметров и проверки функций. Выполните следующие действия:

  • Подключите модуль и компьютер с помощью конвертера RS485.
  • Подключите питание 12 В или 24 В с модулем и включением питания. Чтобы избежать ненужных повреждений, пожалуйста, убедитесь, что положительные и отрицательные клеммы правильно подключены перед включением питания.
  • Откройте программное обеспечение, выберите правильный номер модуля, вы увидите окно функционального теста или настройки параметров.
  • Установите правильный параметр, откройте интерфейс связи.
  • Выберите соответствующие настройки, коллекцию и элементы управления.

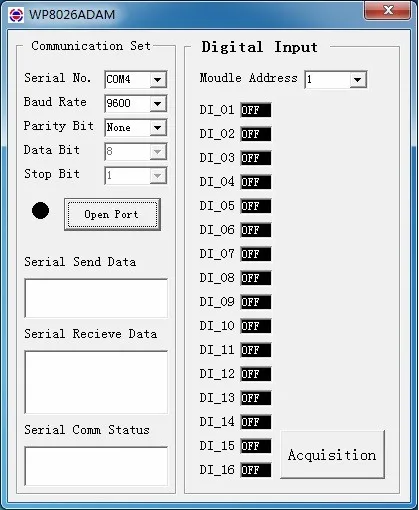

       8026-3

8. Сетевая схема RS485

  3066-4
