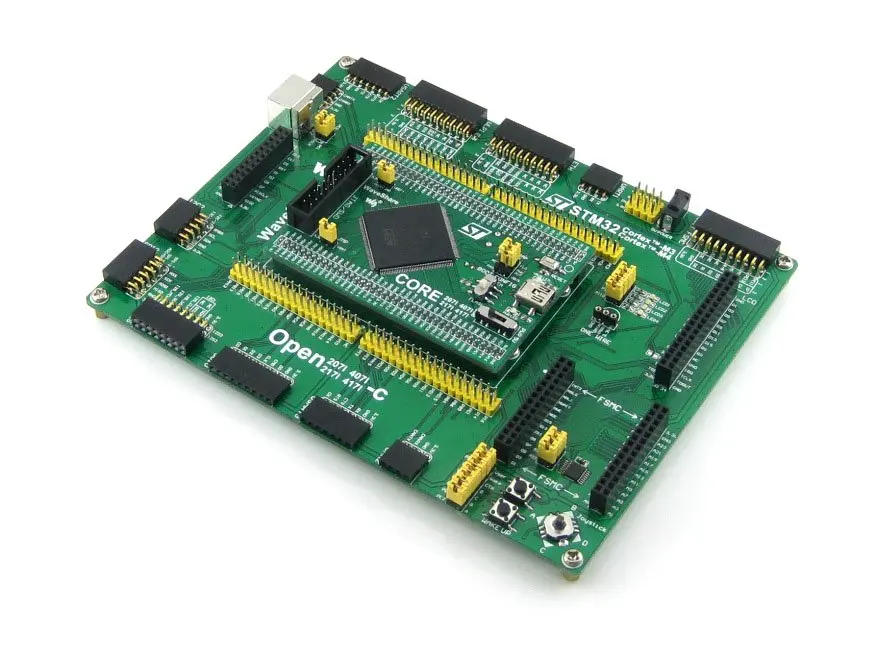

Плата разработки ARM STM32 STM32F407IGT6 + экран 3 2 дюйма 320x240 сенсорный ЖК дисплей 16 модулей

Плата разработки ARM STM32 STM32F407IGT6 + экран 3 2 дюйма 320x240 сенсорный ЖК дисплей 16 модулей

Плата разработки STM32 предназначена для MCU STM32F407IGT6 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

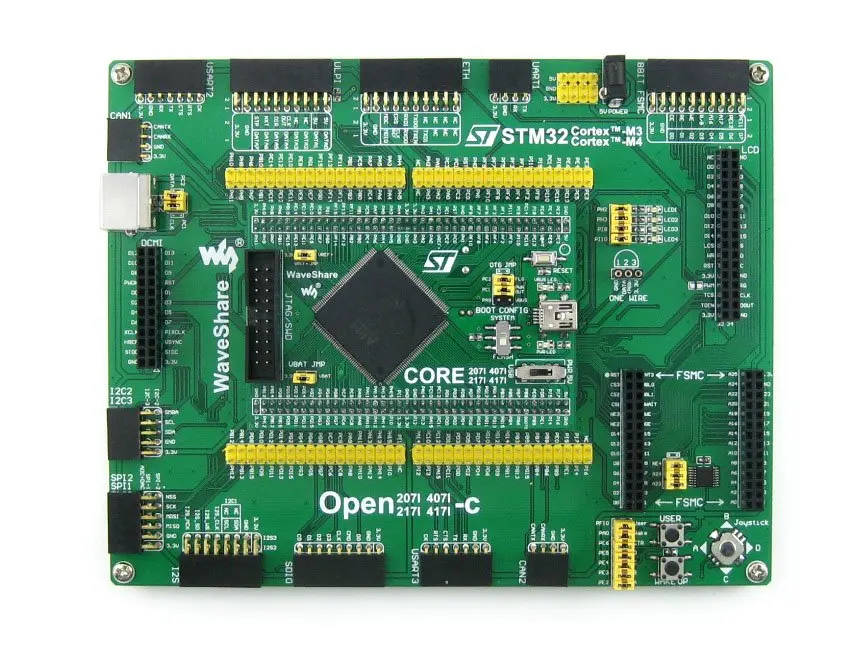

Open407I-C-это разработочная плата STM32, предназначенная дляSTM32F407IGT6Микроконтроллер, состоит из материнской платы и основной платы MCUCore407I.

Open407I-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32F4.

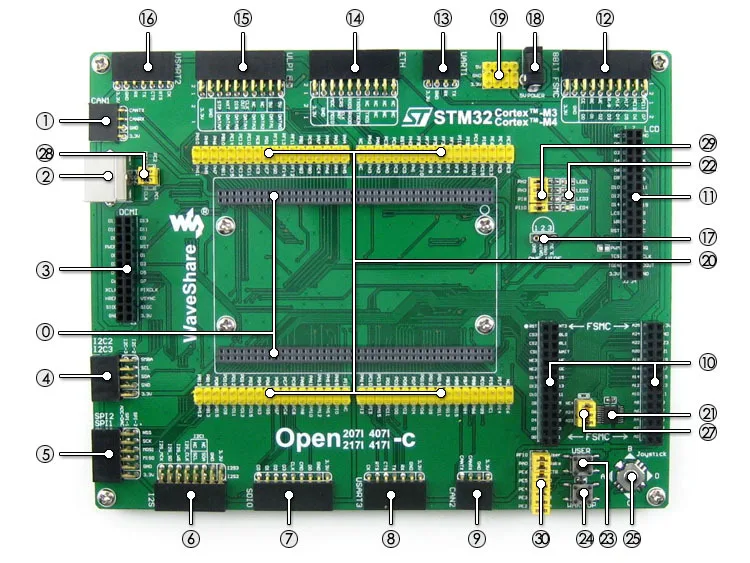

What's на Материнская плата печатная плата

0. MCU разъем основной платы:Для легкого подключения Core407I
1. CAN1 интерфейс:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно
2. PS/2 интерфейс:Легко подключается к клавиатуре PS/2 и/или мыши
3. DCMI интерфейс:Для подключения модуля камеры
4. Интерфейс I2C2 / I2C3:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. д.
5. SPI1 / SPI2 интерфейс
   • Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 модуль и т. д.
   • SPI1 имеет альтернативную функцию AD/DA, поддерживает подключение AD/DA модуля, а также
6. I2S2 / I2S3 / I2C1:Для подключения I2S периферийных устройств, таких как аудио модуль
7. Интерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI
8. USART3 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. Д.
9. CAN2 интерфейс:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно
10. 16-бит ФКЦБ интерфейс:Легко подключается к периферийным устройствам, таким как NorFlash, SRAM и т. д.
11. 16-бит FSMC + SPI интерфейс:Для подключения сенсорного ЖК-экрана
12. 8-битный ФКЦБ интерфейс:Легко подключается к периферийным устройствам, таким как NandFlash, Ethernet и т. д.
13. UART1 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. Д.
14. Интерфейс Ethernet:Легко подключает MCU к сети ethernet с помощью дополнительного модуля ethernet
15. ULPI интерфейс:Для подключения высокоскоростного USB периферийного устройства (STM32F407I интегрирует USB HS контроллер без какого-либо устройства PHY)
16. USART2 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. Д.
17. Один провод (дюймы):Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
18. 5V DC jack
19. 5V/3,3 V вход/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя
20. MCU контактный разъем:Все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения
21. 74LVC139:Используется для расширения FSMC, позволяет подключать несколько устройств через FSMC одновременно, таких как LCD и NAND FLASH
22. Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы
23. Инструкция по ключевым словам:Удобно для ввода/вывода и/или для работы с кодом
24. Wake-Up кнопка:Пробуждение MCU STM32 из режима сна, также используется как обычный ключ пользователя
25. Джойстик:Пять положений
26. Прозрачный пустой слот (на нижней стороне):Для пайки 50 м активного кристаллического осциллятора, который обеспечит часы DCMI
27. 74LVC139 выбор джемпер:Для FSMC chip выберите
28. Джемпер PS/2
29. Светодиоды джемпер
30. Ключ пользователя/джойстик джемпер

Для Джемперы 27-30:

• Короткая перемычка для подключения к I/Os, используемая в коде примера
• Откройте перемычку для подключения к другим пользовательским контактам через перемычки

What's на Core407I

1. STM32F407IGT6:Высокая производительность STM32 MCU, который характеристики:
   • Ядро:Cortex-M4 32-разрядный процессор RISC
   • Особенности:Полный комплект из одного цикла DSP инструкции
   • Рабочая частота:168 МГц, 210 DMIPS/1,25 DMIPS/МГц
   • Операционной Напряжение:1,8 V-3,6 V
   • Посылка:LQFP176
   • Память:1024kB Flash, 192 + 4kB SRAM
   • MCU коммуникационные интерфейсы:
     • 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C
     • 1 x FSMC, 1 x SDIO, 2 x CAN
     • USB 2,0-1 шт. высокоскоростное/полноскоростное устройство/хост/OTG контроллер с выделенным DMA, ULPI и на чипе полноскоростной PHY
     • 1x10/100 Ethernet MAC
     • 1x8 до 14 бит параллельный интерфейс камеры
   • AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 24 канала); 2 x DA (12 бит)
   • Отладка/программирование:Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAP
2. AMS1117-3.3 (с нижней стороны),3,3 V регулятор напряжения
3. MIC2075 (на нижней стороне),Бортовое USB устройство управления питанием
4. Выключатель питания,Питание от 5Vin или USB подключения
5. Переключатель режима загрузки,Для настройки бут0 pin
6. Мощность индикатор
7. VBUS светодиодный
8. Кнопка сброса
9. 8 м кристаллический осциллятор (на нижней стороне)
10. 32,768 K кристалл (на нижней стороне),Для внутреннего RTC с калибровкой
11. Интерфейс JTAG/SWD:Для отладки/программирования
12. USB интерфейс
    • В качестве устройства, используется для установления связи USB между ПК и платой разработки STM32
    • Как хост, подключение к USB устройствам, таким как USB флэш-накопитель через USB OTG кабель
13. Расширитель MCU pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения
14. 5Vin выносной,5 в источник питания требуется при использовании USB хоста/OTG
15. Usb-хост/OTG джемпер
    • Короткий Джемпер при использовании usb-хоста/OTG
    • Откройте перемычку для отключения от порта ввода/вывода
16. VBAT Перемычка выбора
    • Короткий Джемпер в использовании система источника питания
    • Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору
17. VREF Перемычка выбора
    • Короткий Джемпер для подключения VREF + к VCC
    • Откройте перемычку для подключения VREF + к другому пользовательскому контакту через перемычку

Фото

Примечание:

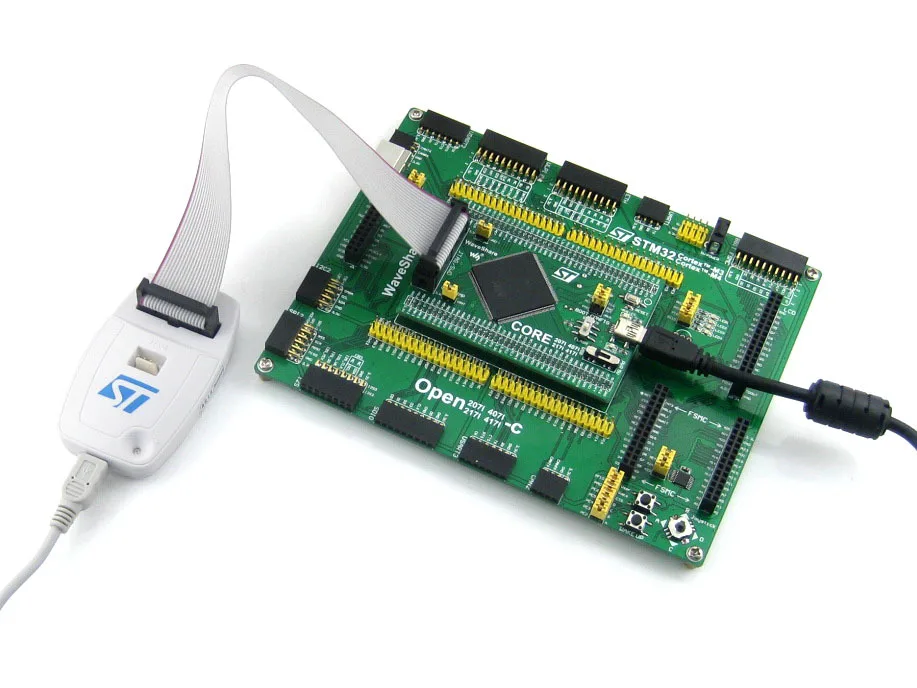

Open407I-C поддерживает программирование через STM32 UART bootloader, в посылка также входит плата аксессуаров USB в UART.
В Open407I-C не интегрирует какую-либо функцию отладки, отладчик не требуется.

JTAG/SWD интерфейсы

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Развития ресурсы

• Сопутствующее программное обеспечение (KEIL и т. д.)
• Демонстрационный код (примеры в C, μC/OS-II)
• Схема (PDF)
• STM32 разработка документов (техническое описание и т. Д.)

Вики:Www.wav eshare.com/wiki/Open407I-C

Посылка содержание

Вес:0,554 кг

В"Стандартная посылка"И"Комплектующие для досок посылка"Ниже включены.

Стандартный посылка

1. Open407I-C макетная плата x 1
2. PL2303 USB UART Board (mini) x 1
3. Usb-разъем типа A для мини-кабеля типа B x 1
4. Штепсельная Вилка USB типа A для мини-кабеля типа B x 1
5. 4-контактный провод х 2
6. 2-контактный провод х 2
7. Кабель питания USB x 1
8. Программное обеспечение CD x 1

Аксессуар Панели посылка

1. 3,2 дюймов 320x240 сенсорный ЖК-дисплей x 1
2. USB3300 USB HS плата x 1
3. DP83848 плата Ethernet x 1
4. Плата NandFlash (A) x 1
5. NorFlash Board (A) x 1
6. IS62WV12816BLL SRAM плата x 1
7. Плата камеры OV9655 x 1
8. Плата для хранения Micro SD x 1
9. AT45DBXX DataFlash Board x 1
10. FM24CLXX Фрам доска x 1
11. WM8960 аудио Плата x 1
12. VS1003B MP3 доска х 1
13. Аналоговая тестовая плата x 1
14. SN65HVD230 можете сесть на 2 шт. x 1
15. NRF24L01 RF доска (B) 2шт x 1
16. Кабель Ethernet x 1
