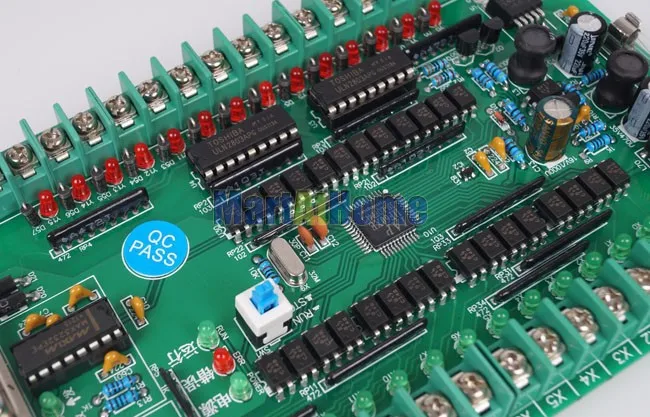

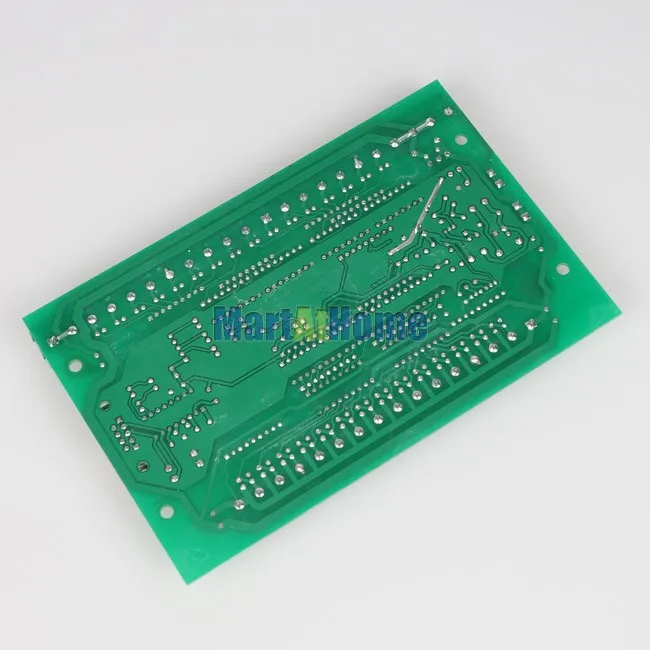

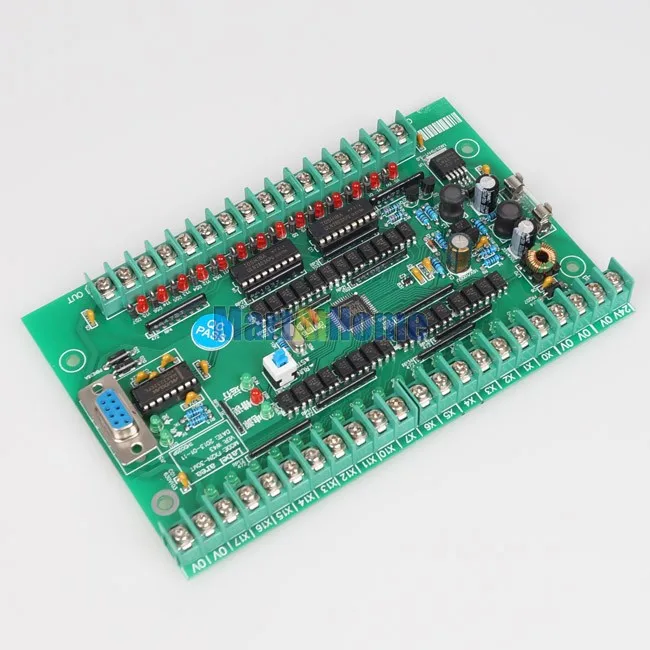

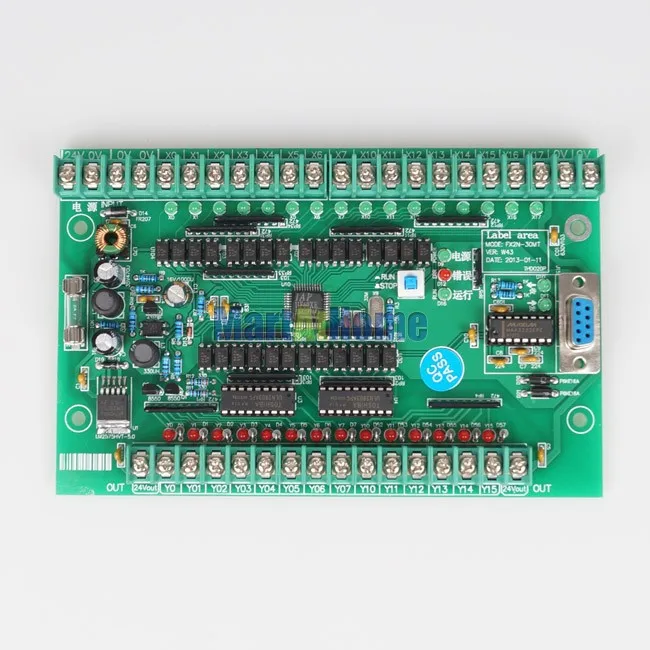

Новый FX2N 30MT ПЛК плата микро управления Лер PLC промышленные панели 24VDC с

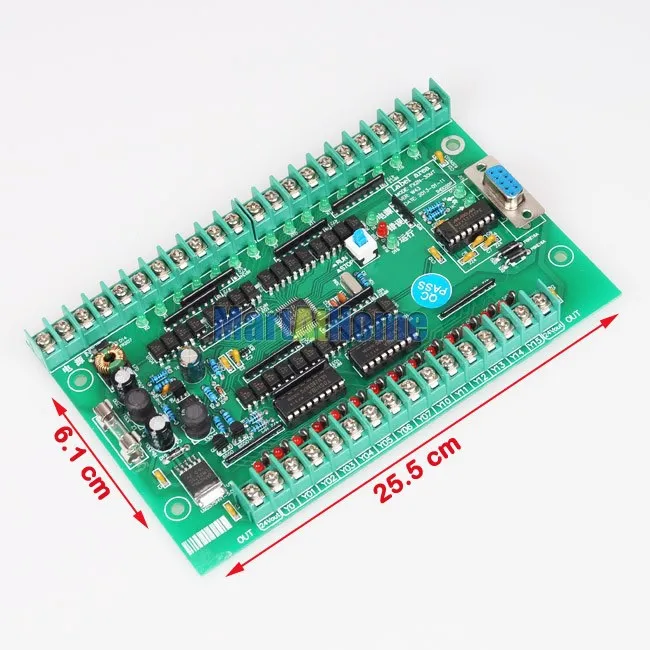

Новая плата ПЛК микроконтроллер ПЛК промышленные панели управления Fx2n-30MT загрузки/мониторинга/текста # SM538

Область применения:

Может быть применен гибко в различных применениях промышленной автоматизации, таких как металлургия, химикаты, пластмассы, текстиль, продукты питания, упаковка, печать, строительные материалы, столярные работы, центральный кондиционер, оборудование для защиты окружающей среды, и единое устройство контроля процесса и другие отрасли промышленности в производстве оборудования, промышленной сборочной линии, Различные станки промышленного контроля оборудования. Строго следите за процессом стандартного дизайна Mitsubishi всего 1/12 от оригинальной цены Mitsubishi PLC, достигающей 90% производительности оригинального PLC.

Плата ПЛК использует источник питания24VDCВыберите тип Mitsubishi FX2N.

• Входное напряжение: X0-X17 в общей сложности 16 "точка-точка",
• Выход: 14 точек Y0-Y15.
• Выходное напряжение: 0 В
• Максимальный объем памяти: 8000 шагов.

Программное обеспечение для программирования Mitsubishi GX разработчик программирование может использоваться непосредственно \ загрузка \ отладка \ мониторинг.

Поддерживаемые устройства:

• X0-X27, Y0-Y27, нет проводов для входных и выходных портов, программа может использоваться в качестве обычных M реле может быть заставлена модифицировать (функция тестирования устройства).
• M0-M255, M512-M768 (с защелкой);
• S0-S255, S512-S640 (отключение электричества для обслуживания),
• T0-T23 (100 мс таймер), T200-T215 (10 мс таймер), T250-T255 (100 мс накопительный таймер);
• C0-C23 (16-бит счетчик), C200-C207 (32-бит сложение и вычитание защелкивается счетчик), C235 (32-разрядный высокоскоростной сложение и вычитание защелкивается счетчик);
• D0-D79, D512-D527 (с защелкой);
• V0-V7, Z0-Z7.

Специальное программное обеспечение компоненты:

• M8000 (контрольный контакт) в то время как M8001 (контрольный анти-контакт).
• M8002 (Инициализировать импульсные контакты), M8003 (Инициализировать импульсные анти-контакты).
• M8004 (контакт с индикацией ошибок).
• M8011 (10 мс тактовый пульс), M8012 (100 мс тактовый пульс), M8013 (1 секундный тактовый пульс), M8014 (1 тактовый пульс).
• M8020 (нулевой флаг), M8021 (брать флаг), M8022 (носить флаг).
• M8029 (выполнение инструкции означает конец).
• M8033 (память для поддержания контакта).
• M8034 (отключает выходные контакты).
• M8200-M8203 (C200-C203, направление подсчета).
• Направление подсчета M8235 (C235).
• D8000 (таймер мониторинга-заданное значение).
• D8012 (максимальное время сканирования).
• D8140 (Y0 счетчик импульсного выхода);
• M8031 --- реле индикатора состояния связи. Повернутые, которые общаются. Отключение означает отсутствие связи.
• M8032 это --- реле нового ключа индикатора. Получился D32 есть новый ключ. Кнопка для каждой операции, M8032 включается. После того, как вы закончили настройку значения ключа, пожалуйста, установите сброс M8032.
• Постоянная поддержка: Диапазон K: -32768-32767 или 0-65535; Диапазон H: 0-FFFFH.

Данный продукт в настоящее время поддерживает набор команд.

Данный продукт поддерживает FX2N следующих команд:

• Основные инструкции: LD, LDI, AND, ANI, OR, ORI, INV the OUT (outt OUTC), SET, RST, ANB, ORB, LDP, LDF, ANDP ANDF;
• ORP, ORF, PLS, PLF, MPS, MRD, MPP, MC, MCR, RET, NOP, END.
• Инструкции по шагу: STL: поддержка до 8 параллельных веток, различный номер состояния может двойной катушкой.
• Контакты инструкции по сравнение: LD> = LD <= LD> LD <> LD = и> =, и <=, и <, и <>, и, или> = или <=, или>, или <, или <>, или =.
• Отправка и сравнение инструкции: MOV, CML, XCH, BCD, BIN, CMP, ZCP, FMOV.
• Четыре арифметические инструкции: ADD, SUB, MUL, DIV, inc., DEC, WAND, WOR, WXOR NEG.
• Инструкции по вращению: ROR, ROL, RCR, RCL.
• Инструкции по обработке данных: ZRST, DECO, ENCO, SUM, BON, mean.
• Инструкции по потоку программ: CJ (до 16 адресов), вызов (максимум пять вложенных подставок), SRET, FEND, WDT, FOR (до пяти вложенных), далее.
• Удобная Инструкция: ALT.
• Высокоскоростная обработка инструкции: REF, REFF, MTR, PWM (Y0, Y1 поддерживает весь путь, и может использоваться в то же время), SPD (поддерживает только X0 и весь путь), PLSY (поддерживает только Y0 способ; 21 Гц-20 кГц);
• Порт ввода/вывода периферийных устройств: SEGD.
• Инструкция для периферийных устройств: ASCI.
• Инструкция по замене Nibble: своп.

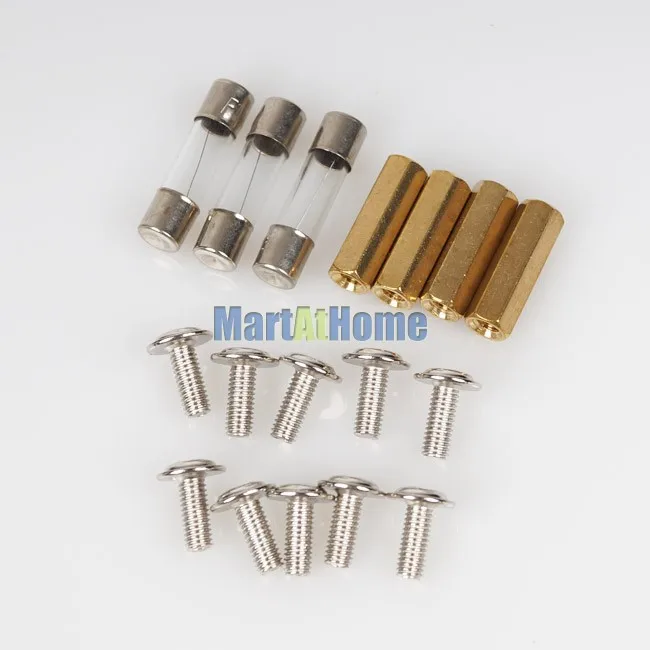

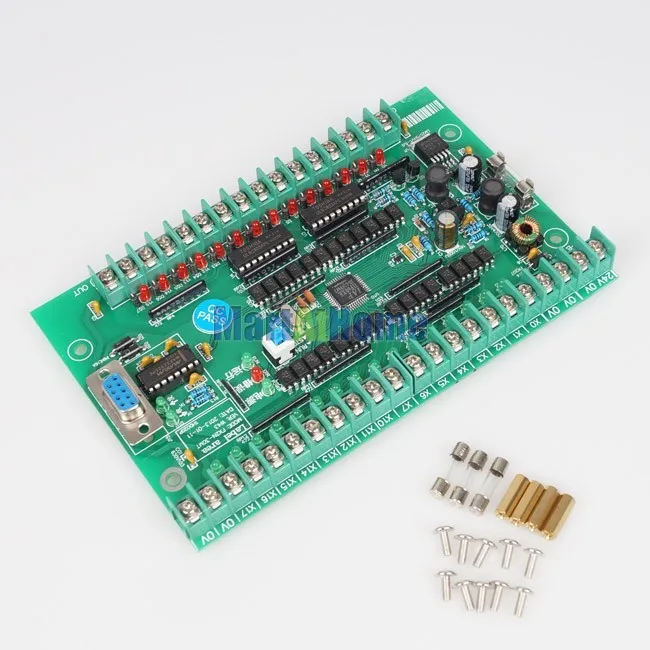

Посылка включает в себя:

1 х ПЛК промышленные панели управления
