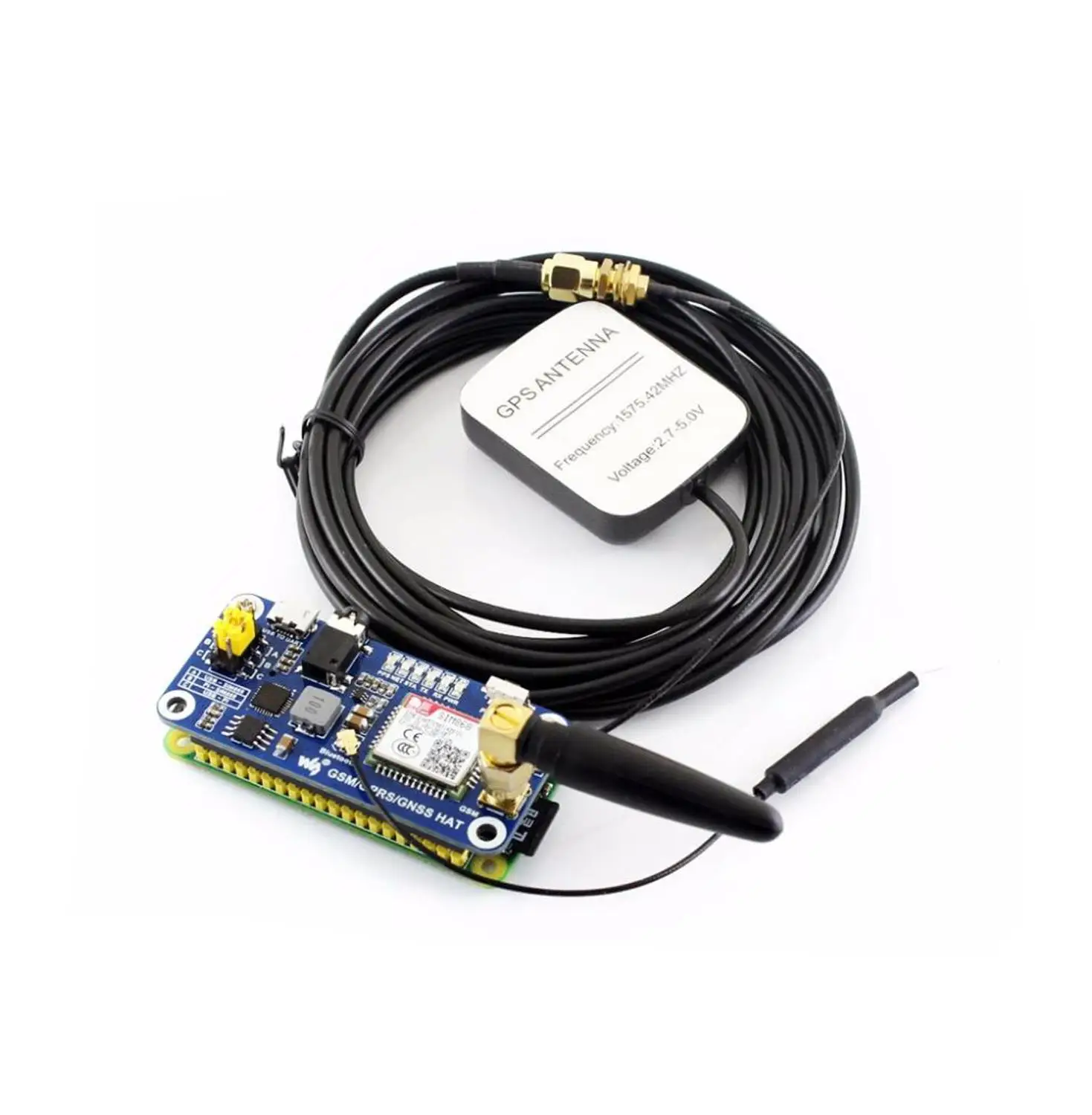

Шляпа AiSpark GSM / GPRS/ GNSS/ Bluetooth для Raspberry Pi 3 0 поддержка SMS телефонных звонков GPRS DTMF HTTP FTP
2 731,90 руб.
100% протестированная доставка для платы яркости PSLF990G05A|Демонстрационные стенды| |
1 446,66 руб.

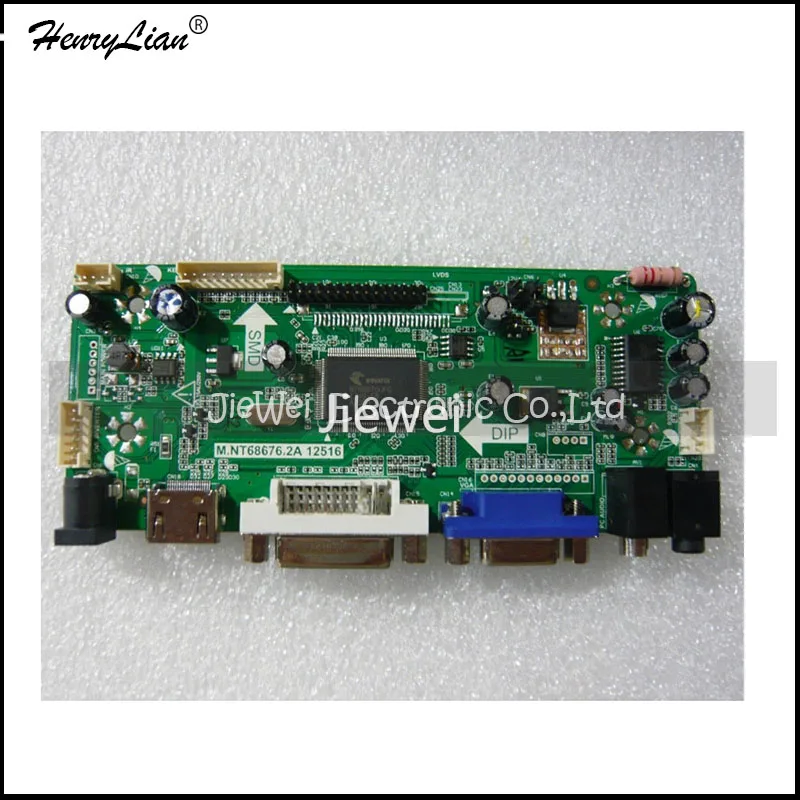

HENRYLIAN (Jiewei) Бесплатная доставка M.NT68676.2A HDMI + DVI VGA аудио LCD/светодиодный контроллер
1 804,52 руб.
Development Board Store
Магазина Development Board Store работает с 18.02.2013. его рейтинг составлет 97.07 баллов из 100. В избранное добавили 1851 покупателя. Средний рейтинг торваров продавца 4.9 в продаже представленно 1797 наименований товаров, успешно доставлено 2552 заказов. 375 покупателей оставили отзывы о продавце.
Характеристики
STM32 QFP100 программатор адаптер Yamaichi IC тестовый ожога гнездо для микроконтроллер в (0
История изменения цены
*Текущая стоимость 5 603,14 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-21-2026 | 7116.90 руб. | 7258.91 руб. | 7187 руб. |
| Jan-21-2026 | 5771.97 руб. | 5886.19 руб. | 5828.5 руб. |
| Dec-21-2025 | 7004.61 руб. | 7144.66 руб. | 7074 руб. |
| Nov-21-2025 | 6948.94 руб. | 7087.68 руб. | 7017.5 руб. |
| Oct-21-2025 | 5547.59 руб. | 5658.6 руб. | 5602.5 руб. |
| Sep-21-2025 | 6836.42 руб. | 6973.33 руб. | 6904.5 руб. |
| Aug-21-2025 | 6780.41 руб. | 6916.23 руб. | 6848 руб. |
| Jul-21-2025 | 6724.46 руб. | 6858.26 руб. | 6791 руб. |
Описание товара
Yamaichi IC Test & burning-in Socket с простой платой, специально разработанной для микроконтроллера STM32 в QFP100 (шаг 0,5 мм) упаковке
Особенности
- 20-контактный JTAG/SWD порт и/или 4-контактный USART1 интерфейс для программирования/тестирования
- Внешний Кристалл может быть подключен через бортовой разъем для системы часов
- Бортовой 32,768 K кристаллический осциллятор
- Два светодиодных индикатора для тестирования, которые подключаются к контактам ввода/вывода через перемычки
- Все контакты MCU доступны на разъемах расширения
- Шаг штыря: 2,54 мм (100 мил)
Поддерживаемые устройства
Микроконтроллер STM32 в QFP100 (шаг 0,5 мм) пакет с совместимыми pinouts:
- STM32L1xxV серии (STM32L151VB, STM32L152VB и т. Д.)
- Серия STM32F1xxV (STM32F103VE, STM32F100VE и т. д.)
- Серия STM32F2xxV (STM32F207VC, STM32F215VC и т. д.)
- Серия STM32F3xxV (STM32F303VC, STM32F373VB и т. Д.)
- STM32F4xxV серии (STM32F407VG, STM32F415VG и т. Д.)
Доверьте бортовой"Джемперы для выбора устройства"Согласно запрограммированию устройства.
Контур и размеры
Единица измерения: мм| Номер детали | Шаг | Булавки | Применимые размеры ИС (см.) | Внешние размеры (см.) | |||
|---|---|---|---|---|---|---|---|
| A x B | C x D | E | F | G x H | |||
| IC51-1004-809 | 0,5 | 100 | 14 × 14 | 16 × 16 | 15,3 | - | 39 × 39 |
Фотографии
- JTAG/SWD порт
- Для программирования/отладки/тестирования
- Совместим с ST-LINK/J-LINK/ULINK2/STX-RLINK
- Порт USART1
- Поддерживает отладку ISP и/или последовательного порта
- Светодиодные индикаторы
- Для быстрого тестирования
- Штырьковые разъемы, подключенные к MCU pins
- Четко обозначены бортовыми отметками
- Легкий для тестирования и дальнейшего расширения
- Конфигурация режима загрузки
- Настройка BOOT0 и BOOT1 через джемперы
- 3,3 в бортовой регулятор
- AMS1117-3.3
- 5 в вход питания
- Разъем постоянного тока или 2-контактный разъем
- Внешнее Хрустальное гнездо
- Вставьте Кристалл в отверстия с двух сторон, оставьте одно среднее отверстие
- Индикатор питания
- Джемперы для выбора устройства
- Короткие верхние заголовки для STM32L1xx/STM32F1xx/STM32F3xx
- Короткие Нижние заголовки для STM32F2xx/STM32F4xx
- Светодиодные перемычки
- Короткие перемычки для подключения светодиодов к MCU I/O pins для тестирования
- Откройте перемычки для отключения
- 32,768 K кристалл (на нижней стороне)
- Для внутреннего RTC с калибровкой
JTAG/SWD разъем макет
В STM32-QFP100 есть JTAG/SWD заголовки для подключения программиста. Схема подключения показана на рис. 1 ниже.
Конфигурация режима загрузки
В зависимости от конфигурации использованного штифта флэш-память, системная память или SRAM выбирается в качестве загрузочного пространства, как показано в таблице 1 ниже.
Загрузка
Ресурсы для развития:Схема и т. Д.
Вики:Www.wav eshare.com/wiki/STM32-QFP100
Содержимое упаковки
- STM32-QFP100 × 1
- Кабель питания USB × 1
