Описание продукта:

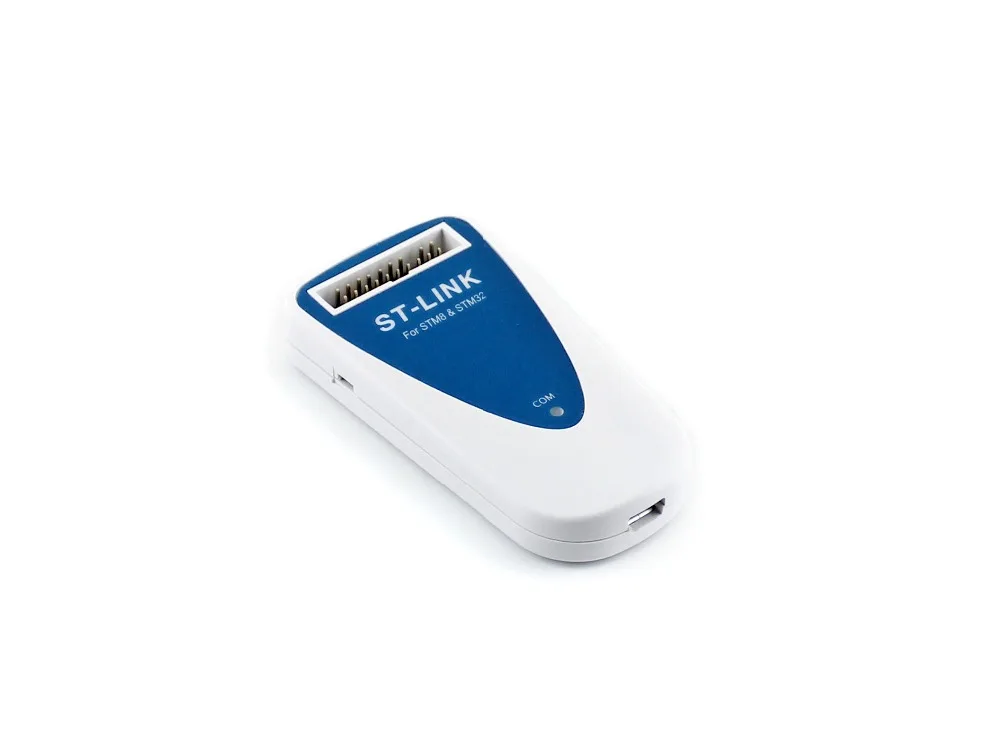

В ST-LINK представляет собой отладчик и программист для STM8 и STM32 микроконтроллер семьи. Интерфейс SWIM and JTAG/SWD используется для общения с микроконтроллером STM8 или STM32, который расположен на вашей материнской плате.

Со стороны ПК, интерфейс USB full speed используется для общения с:

• Программное обеспечение для визуальной разработки ST (STVD) или ST визуальная программа (STVP) от
  Stmicroelectronic's для STM8,
• ATOLLIC, IAR и KEIL интегрированные среды разработки для STM32.

Ключ Особенности

• Питание 5 В, поставляемое USB разъемом
• Высокоскоростной интерфейс USB 2,0, совместимый
• Стандартный кабель A-micro USB
• Особенности плавания:
  • 1,65 V до 5,5 V напряжение приложения поддерживает на интерфейсом для плавания
  • Возможность плавания с низкой скоростью и высокоскоростными режимами
  • Скорость программирования плавания:
    • 9,7 Кб/s в условиях низкой скорости
    • 12,8 Кб/s высокой скорости передачи
  • Плавающий кабель для подключения к приложению С штырьковые наконечники или 2,54 мм pitch Разъем
• JTAG/SWD Особенности:
  • 3 V до 3,6 V Напряжение приложения поддерживает на JTAG/SWD интерфейс и 5 V толерантным входных сигналов
  • JTAG/SWD кабель для подключения к стандартному JTAG 20-контактный разъем шаг 2,54 мм разъем
• Поддерживается функция прямого обновления прошивки
• Светодиодный индикатор состояния, который мигает во время общения с ПК
• Рабочая температура от 0 до 50 °C

---

Выпуск Книги по истории

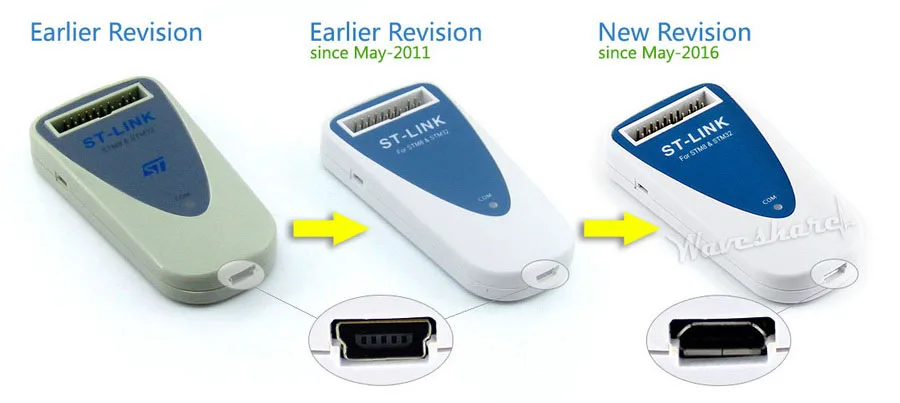

С мая-2016, ST-LINK новая редакция был выпущен. В настоящее время используется разъем micro USB.

---

Применение пример

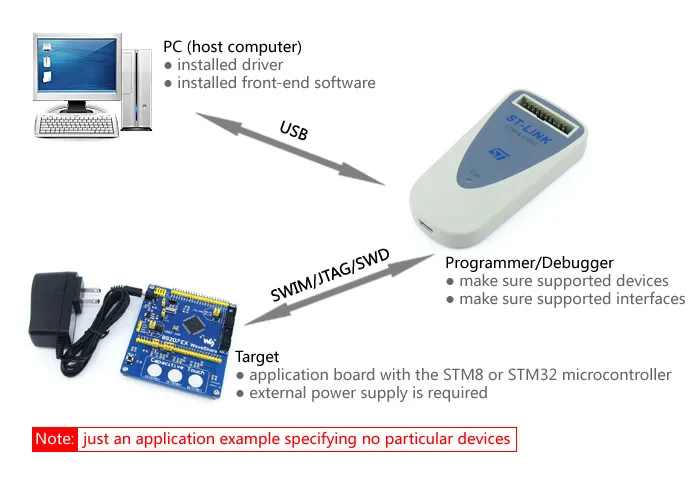

Подключение ПК и платы приложения STM8/STM32 через ST-LINK для создания аппаратного соединения:

Поддерживаемые устройства

Микроконтроллеры, поддерживаемые разъемом STVP 3.2.8:

Производственная линия	Микроконтроллер
STM32	STM32F100xx, STM32F101xx, STM32F102xx, STM32F103xx, STM32F105xx, STM32F107xx, STM32F2xxx, STM32F4xxx, STM32L15xx6, STM32L15xx8,STM32L15xxB, STM32L151xC, STM32L151xD, STM32L152xC, STM32L152xD, STM32L162xD, STM32TS60, STM32W108C8, STM32W108xB, STM32W108xC, STM32W108xZ
STM8	STM8AF51x, STM8AF52x, STM8AF61x, STM8AF62x,STM8AH51x, STM8AH61x, STM8S003K3, STM8S003F3, STM8S005C6, STM8S005K6, STM8S007C8, STM8S103xx, STM8S105xx, STM8S207xx, STM8S208xx, STM8S903F3, STM8S903K3, STM8L101xx, STM8L15x, STM8L16x, STM8TL52x4,STM8TL53x4

Подключение к приложениям STM8

В ST-LINK должно быть подсоединено во время использования STM8 приложения через кабель для плавания раздельного провода, который поставляется вместе с данным оборудованием.

Как для плавания раздельного провода кабеля имеет независимые разъемы для всех контактов с одной стороны, есть возможность подключения ST-LINK к приложению доска без стандартного разъема для плавания. На этой плоской ленте на все сигналы идет ссылка на тот или иной цвет и на этикетку, что облегчает подключение к цели.

Рисунок 1).Стандартная насадка для плавания
На рисунке 2.Для плавания раздельного провода кабеля подключены на ST-LINK целевой коннектор даже шпильки
Рисунок 3.Подключается к плате STM8 с помощью проводного Кабеля для плавания

---

Подключение к приложениям STM32

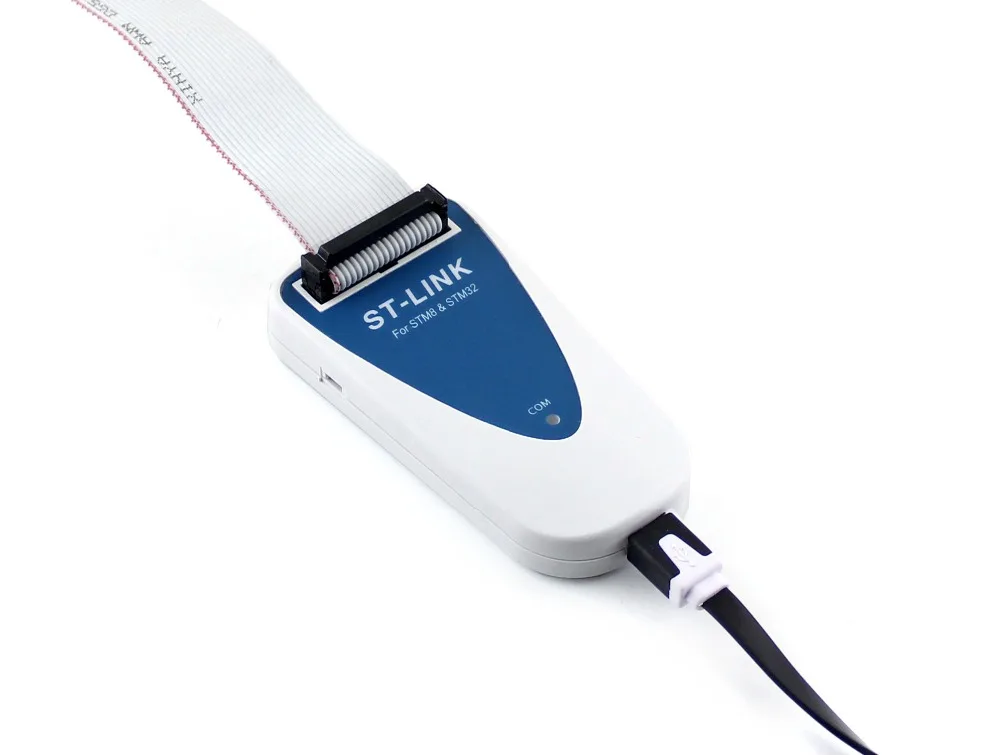

Для STM32 события, ST-LINK должен быть подключен к приложению с использованием стандартных 20-контактный разъем female-female JTAG Плоская Лента предусмотрена.

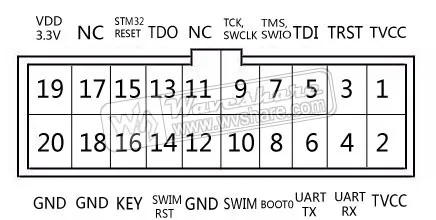

Рисунок 4.Компоновка соединителя на ST-LINK и плоский кабель
Рисунок 5.Подключен к плате приложения STM32
Женская плоская лента с 20 контактами, JTAG

---

Просмотров

Развития ресурсы:Руководство пользователя, драйвер, программное обеспечение и т. Д.
Вики:Www.wav eshare.com/wiki/ST-LINK

---

Носки больших размеров;

Мы храним в наличии большое количество ST-LINK, что позволяет доставить товар без задержки!

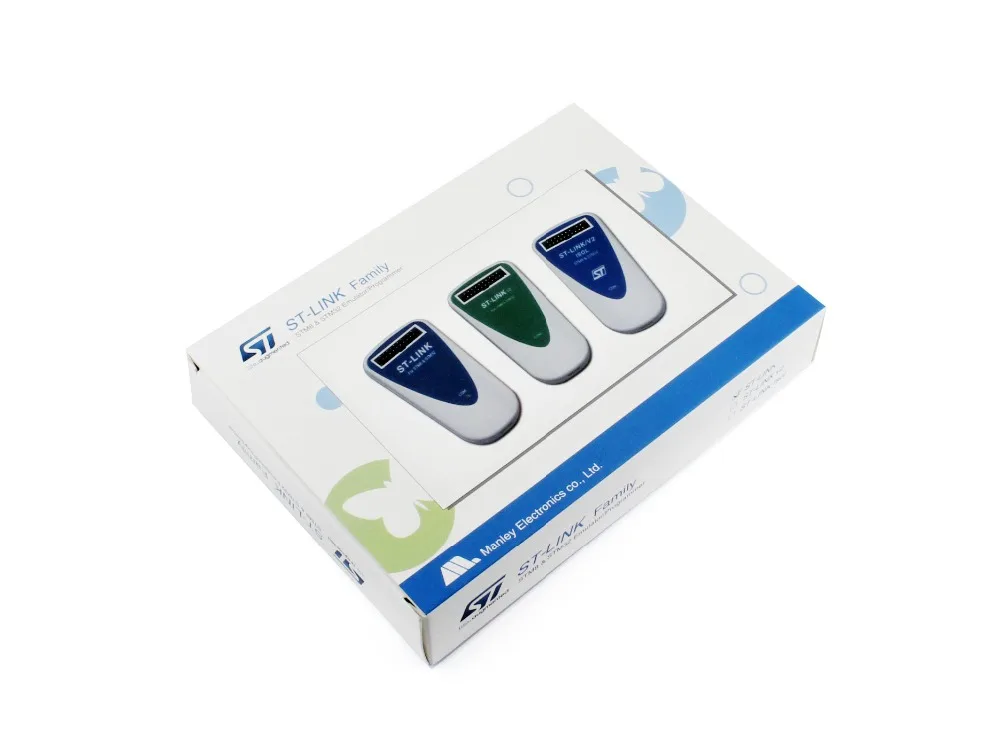

Посылка содержание

1. ST-LINK × 1 шт.
2. Кабель с USB type-A на micro, 1 шт.
3. 20-контактный разъем JTAG/SWD плоский × 1 шт.
4. 4-контактный кабель для плавания раздельного провода × 1 шт.

Примечание: плавающая Плоская Лента со стандартным разъемом ERNI, которая указана в официальном PDF, не входит в комплект.
