Автопилот FEIYU FY 41AP M и GPS для многовинтового инерционного стабилизатора отношения

Автопилот FEIYU FY 41AP M и GPS для многовинтового инерционного стабилизатора отношения

На AliexpressFeiYu-Tech Упаковка Вес:0,3 кг Один Вес:0,022 кг

Краткое введение

FY-41AP-это инерционный инструмент для измерения отношения, используемый для полетов FPV на самолетах с фиксированным крылом и самолетах с несколькими роторами. Он имеет интегрированную OSD Видео систему наложения, которая представляет критическую информацию о полете, такую как управление питанием, скорость полета, высота и направление полета через свой электронный компас, обеспечивает четкий визуальный полет, обеспечивая наличие ключевой информации.

Стабилизации полета достигается с помощью встроенного 3 оси гироскопа, 3 осевой Акселерометр, 3 оси магнитометр и барометрическое давление датчик. Это позволяет модулю точно измерять отношение полета, азимут земли и относительную высоту для достижения:

Функция введение

    Отношение стабилизированный режим-FY-41AP-M может автоматически стабилизировать отношение полета самолета в этом режиме, шаг и рулон палки в центре для 0 ° отношение, Его конечная точка 35 °. Палка Yaw в центре будет блокировать текущий курс, Его конечная точка соответствует максимальной скорости вращения 135 ° в секунду, дроссельная заслонка прямого управления, самолет поднимается и снижается, скалолазание и снижение скорости напрямую связаны с дроссельной заслонкой.

    Зависания режим-В этом режиме, без GPS местоположение, авто дверные замки высота над уровнем моря, в максимальном означает подняться тариф составляет 3 м/с, свести к минимуму означает снижение скорости является 1,5 м/с. GPS модуль должен быть подключен. При подключении GPS и обнаружении по крайней мере 5 gps-спутников, при подаче, выпущенные рулонные палочки блокируют новое положение.

    Автоматическое возвращение в домашний режим-Gps-модуль должен быть подключен к DoS, по крайней мере, с 5 gps-спутниками, обнаруженными. В этом режиме автоматически вернется в домашние точки и автоматически приземляется.

    Камера гидростабилизатор камеры-FY-41AP многороторная прошивка, когда используется для управления воздушным судном под 6 осями, может одновременно управлять двухосевой стабилизацией камеры.

Функция наложения видео OSD

    Вид от первого лица (FPV)-FY-41AP имеет интегрированную систему наложения видео OSD, которая представляет информацию о критическом полете на видео для легкого наслаждения FPV, в то же время, автоматическая стабильная, фиксированная высота и блокировка заголовка, навигация по путевым точкам, функция автоматического возврата в дом сделает работу FPV более легкой.

OSD является неотъемлемой частью FPV. FY-41AP может адаптировать как PAL, так и NTSC видеосигналы. Весь адаптивный процесс завершен приблизительно в течение 1 секунды.

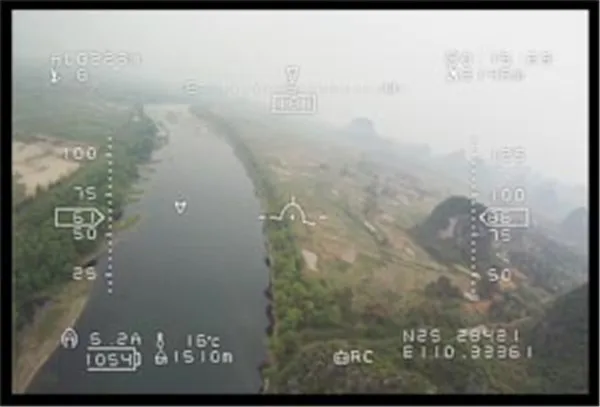

Интегрированная Система наложения видео OSD, FY-41AP накладывает информацию о телеметрии полета на видеоизображение. Отображаемая информация включает в себя: высоту, скорость, направление, домашнее направление и многое другое.

Feiyu tech любезно напомнит вам: вы должны сделать обновление прошивки отдельно для модуля управления FY-41AP-OSD и модуль OSD. UART2-это интерфейс, подключаемый к последовательному порту ПК для обновления прошивки для FY-41AP модуль OSD.

Основные характеристики

• Поддерживаемые мульти-роторы:Квадрокоптер I4, X4/гексакоптер I6, X6, IY6, Y6/Octocopter I8, X8
• Поддерживает ESC мощность на выходе:400 Гц частота обновления
• Рекомендуется передатчик:PCM или 2,4 ГГц с минимум 6 каналов
• FY-41AP рабочее напряжение модуля:5,3 В и 0.2A (мощность ed Power Manager)
• Мощность менеджеру суки ли

Диапазон рабочего напряжения: мощность аккумулятора 7 ~ 26 в (2S ~ 6S)
Диапазон измерения тока:0 ~ 100A
Мощность для FY-41AP модуль: 5,3 V & 2A
Мощность для системы передачи видео: 12 В и 2 А

• Операционной Температура:-10 °C ~ 50 °C
• Требования к вспомогательной программной системе:Windows XP sp3 / Windows 7 / Windows 8

Полётные характеристики

• Зависания точность:По вертикали: ± 0,8 м, по горизонтали: ± 2,5 м (GPS режим)
• Максимальная угловая скорость рыскания:150 °/s
• Максимальный Угол наклона:35 °
• Подъем/спуск:-1,5 м/с ~ + 3 знака после м/с

Аппаратные средства

Вес и Габариты:

GPS :24 г (32 × 32 × 13,5 мм);
Блок питания: 35 г (50 × 24 × 18 мм).

Примечание: красное вибропоглощающее крепление не входит в комплект.

Настройки параметров-настройка параметров управления, настройка курса и т. Д.

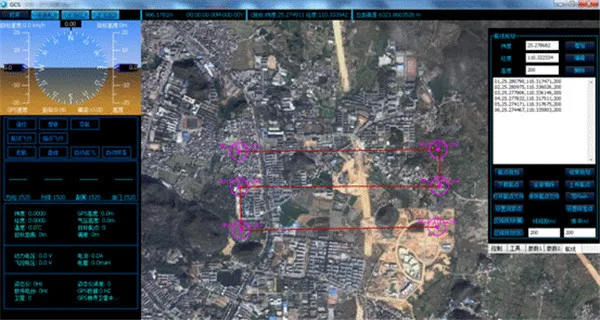

Мониторинг в режиме реального времени-Он может следить за отношением к полету. И с помощью GCS программного обеспечения вы можете изменить высоту полета в реальном времени и реализовать мышь нажмите полет.
Запись и мониторинг полета-Вы можете отслеживать и загружать путь полета через программное обеспечение GCS на вашем компьютере.

Примечание: Перед использованием версии FY GCS выше 4,11 убедитесь, что прошивка FY-41AP-это последняя версия!
