STM32 разработчик, разработанный для серии, оснащен, MCU и, различные стандартные интерфейсы, довольно легко для периферических расширений.

Обзор

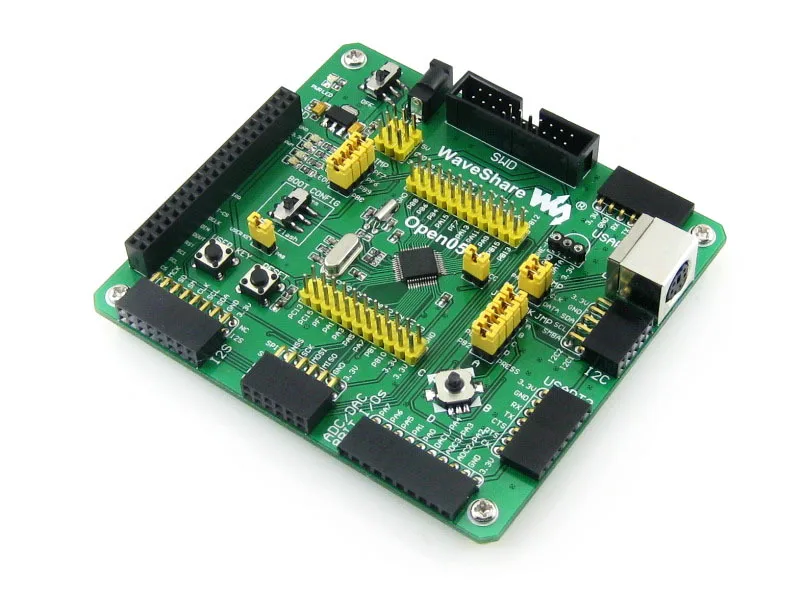

Open051C-это плата развития STM32, которая оснащена-устройством в качестве.. Существуют дополнительные расширения с различными факультативными платами аксессуара для конкретного применения. Модульный и открытый дизайн делает его идеальным вариантом для разработки приложений stm32f с семьей stm32f.

Что на борту

1. STM32F051C8T6:Высокая производительность STM32 MCU, которые Особенности
   • Core:ARM cortex-m0 32-бит risc
   • Рабочая частота:48 мГц
   • Рабочая Напряжение:2-3.6 В
   • Вышивка Крестом Пакет:LQFP48
   • Я/OS:39
   • Воспоминания:64кб вспышка, 8КБ ОЗУ
   • Интерфейсы связи:2 X SPI, 2 x usart, 2 x I2C, 1 x I2S
   • AD & DA преобразователи:1 х AD (12-бит, 1мкм, акции 16 каналов)
   • Отладка/программирование:Поддерживает swd (последовательный Провод Отладки) интерфейсов, поддерживает IAP
2. AMS1117-3.3:3.3 В регулятор напряжения
3. Мощность переключатель
4. Индикатор питания
5. Светодиоды:Для указания статуса i/o
6. Кнопка сброса
7. Ключ пользователя:Для ввода/вывода и/или взаимодействия с управляющим кодом
8. Джойстик:Для ввода/вывода (пять позиций)
9. 32.768 К кристаллический Осциллятор:Используется для внутреннего RTC, также поддерживает калибровку часов
10. 8 м кристаллический Осциллятор:Позволяет использовать MCU на 48 м частоты по частотному умножению
11. 8i/ОС + ЦАП + АЦП Интерфейс:Легко подключается к Клав, мотор и т. д.
12. SPI1/SPI2 интерфейс
    • Легко подключается к периферийным устройствам SPI, таким как вспышка (at45dbxx), SD-карта, mp3 и т. д.
    • Удобный для подключения AD модуля, благодаря альтернативной функции AD SPI1
13. I2c1/i2c2 интерфейс:Легко подключается к I2C периферийным устройствам, таким как I/O Expander (PCF8574), EEPROM (at24cxx), и т. д.
14. ЖК-интерфейс:Легко подключается к сенсорному экрану lcd
15. Однопроводной интерфейс:Легко подключается к проводным устройствам (К-92 упаковке), например, датчик температуры (DS18B20), номер электронной регистрации (DS2401) и т. д.
16. USART1 интерфейс:Легко подключается к RS232, RS485, USB к 232
17. USART2 интерфейс:Легко подключается к RS232, RS485, USB к 232
18. I2S/i2c1 интерфейс:Легко подключается к периферийным устройствам I2S, таким как аудио-Модуль и т. д.
19. PS/2 интерфейс:Для подключения PS/2 клавиатуры/мыши.
20. 5 В DC Jack
21. 5 В/3.3 В питание вход/выход,Обычно используется для выходной мощности или общей земли с другими пользовательскими плат
22. Разъем булавки MCU:Все булавки MCU доступны на расширенных разъемах для дальнейшего расширения
23. SWD интерфейс:Для отладки/программирования
24. Выбор режима загрузки:Для настройки контактов bootl0
25. Светодиоды джемпер
    • Короткий Джемпер для подключения светодиодов к I/OS, используемым в примере кода
    • Открыть перемычку для подключения светодиодов к другим пользовательским контактам через перемычки
26. Ключ пользователя джемпер
    • Короткий Джемпер для подключения пользовательского ключа к I/OS, используемому в примере кода
    • Откройте перемычку для подключения пользовательского ключа к другим пользовательским контактам через перемычки
27. Джойстик перемычка
    • Короткий Джемпер для подключения джойстика к I/OS используется в примере кода
    • Открыть перемычку для подключения джойстика к другим пользовательским контактам через перемычки
28. Джемпер с интерфейсом PS/2
    • Короткий Джемпер для подключения PS/2 интерфейса к I/OS, используемый в примере кода
    • Откройте перемычку для подключения интерфейса PS/2 к другим пользовательским контактам через перемычки
29. VBAT Перемычка выбора
    • Короткие перемычки для использования системного блока питания
    • Откройте перемычку для подключения VBAT к внешней мощности, такой как батарея

Фотографии

Примечание:
Open051C поддерживает программирование через STM32 UART загрузчика, В упаковке также предусмотрен USB-кабель UART.
Open051C не интегрирует любую функцию отладки, отладчик требуется.

SWD интерфейсы

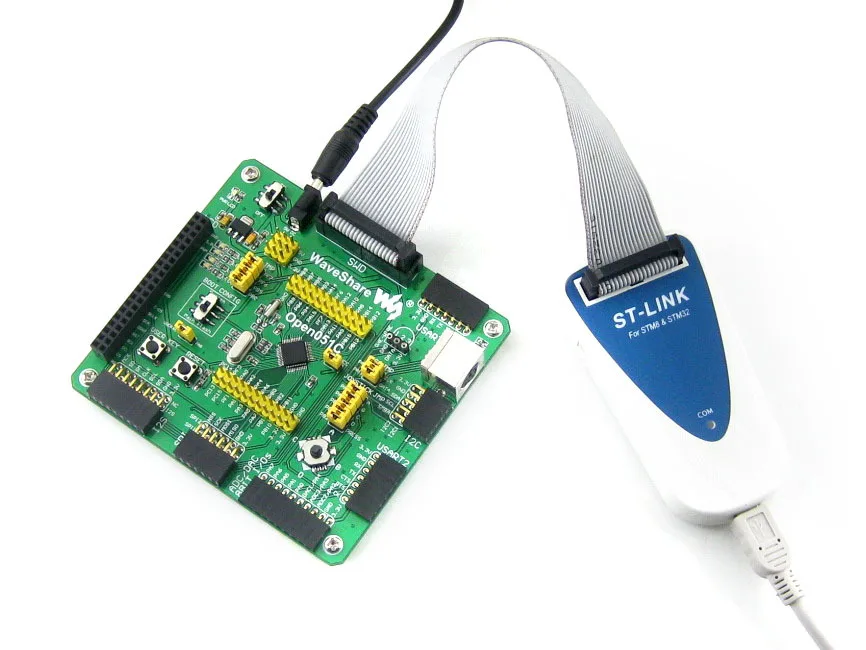

На рисунке ниже показано отображение заголовков интерфейса swd

Ресурсов развития

В руководстве пользователя CD включены следующие ресурсы развития:

• Сопутствующее программное обеспечение (Keil и др.)
• Демо-код (примеры в C, μc/os-ii)
• Схема (PDF)
• STM32 разработка документов (datasheet и др.)

Вышивка Крестом Пакет содержит

В"Стандартный пакет"И"Аксессуары для досок пакетом"Ниже включены.

Стандартный Вышивка Крестом Пакет

1. Open051C Плата развития X 1
2. Плата UART PL2303 USB (Mini) x 1
3. Кабель USB типа A в кабель mini-B X 1
4. 4-контактный провод х 2
5. 2-контактный провод х 2
6. USB кабель питания X 1
7. Руководство пользователя CD X 1


Аксессуар Панели Вышивка Крестом Пакет

1. 2.2 дюймов 320x240 сенсорный ЖК-дисплей (a) x 1
2. Плата для хранения Micro SD X 1
3. Fm24clxx fram плата X 1
4. UDA1380 доска х 1
5. Nrf24l01 РФ плата (б) 2 шт. х 1
6. Аналоговая тестовая плата X 1

Для покупателя
