Один, указав,
YX-2DA регулятор напряжения генератора (AVR)-это электронное устройство с замкнутым контуром, регулируя ток возбуждения генератора для стабилизации выходного напряжения генератора. Обнаружение фазового напряжения с отзывы, уменьшает колебания напряжения.
Во-вторых, спецификация
Подходит для бесщеточного генератора с возбудителем и однофазным генератором кистей

Мощность Входное напряжение: AC 160 ~ 260V 50/60HZ
Правила: ≤ 0.5%
Напряжение: Когда напряжение remanence больше 4V 25HZ Напряжение автоматически создается, когда
Максимальный выход: DC 6A 90V (вход AC240 время)
Сопротивление возбуждения: 12 ~ 100 Ω
Диапазон регулировки напряжения: ± 7% (потенциометр 10 кОм) Номинальная мощность ≥ 1 Вт потенциометр
Потребляемая мощность: максимум 3 Вт
Рабочая температура: -5 ~ 60
Температура хранения: -20 ~ 85
Противоударные функции:
* Размеры: 100 мм * 70 мм * 32 мм (Д * Ш * В)
·Вес: 250 г или около того

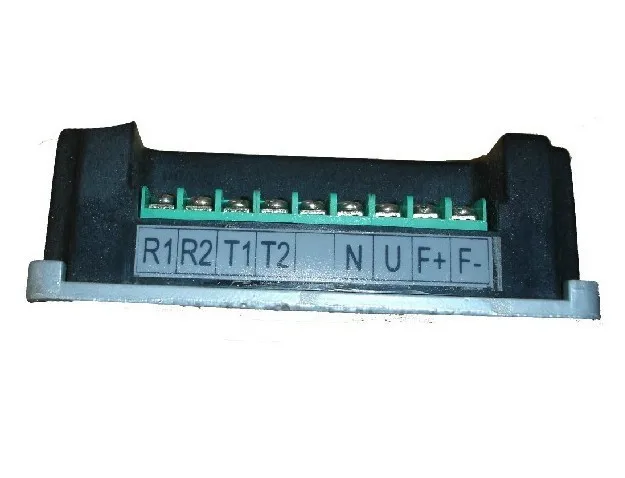

В-третьих, проводки
R1, R2-это внешний потенциометр (20KΩ1W) Швейцарский порт (опционально)
N, U затем генератор N, U выходное напряжение
F +, F-линии возбуждения вокруг обоих концов соединения
Описание: N, U, F +, F-use размер провода AWG16 или 1,25 мм2, 600 В или более многожильных проводов, R1, R2 с использованием внешней изоляции провода.
Четвертый, регулировка
В стартовом генераторе перед первым (регулирование напряжения) и (стабильная регулировка) потенциометра в обратном направлении, когда политика была скорректирована до предела, запуск генератора и скорость стабильна, медленная Регулировка по часовой стрелке (регулятор напряжения) для достижения необходимого номинального напряжения, которое вы можете (Если внешний потенциометр должен быть первым внешним потенциометром в среднем положении).
Медленная Регулировка по часовой стрелке (регулировка стабилизации) потенциометр может быть изменен между AVR и временем отзывы генератора. Если вы регулируете нестабильность напряжения над общей сборкой, слишком мал, это приведет к изменению напряжения при большой загрузке. Рекомендуется использовать мультиметр (указатель) DCV monitoring F +, F-adjustted (потенциометр регулировки позволяет три стабильных с минимальным указателем таблицы встряхивания) чтобы вы могли улучшить скорость перезагрузки изменения напряжения нагрузки).
В-пятых, генераторные синхронизации для возбуждения
После запуска напряжения генератора, когда генератор не удалось установить, сначала проверьте, что проводка нормальная, попробуйте F +, F-взаимозаменяемое, если напряжение еще не установлено, это происходит путем внешнего возбуждения, метод таков: подготовьте мощность постоянного тока около DC12V, Работает до номинальной скорости генератора, источник питания постоянного тока +, -, соответственно, и получил F +, F-, когда напряжение устанавливается до номинального напряжения 1/3 или 1/2 (около 1 секунды), немедленно удаляемый источник питания постоянного тока может быть отключен от электричества. И тогда время не слишком длинное, в противном случае повреждение AVR.
