Характеристики

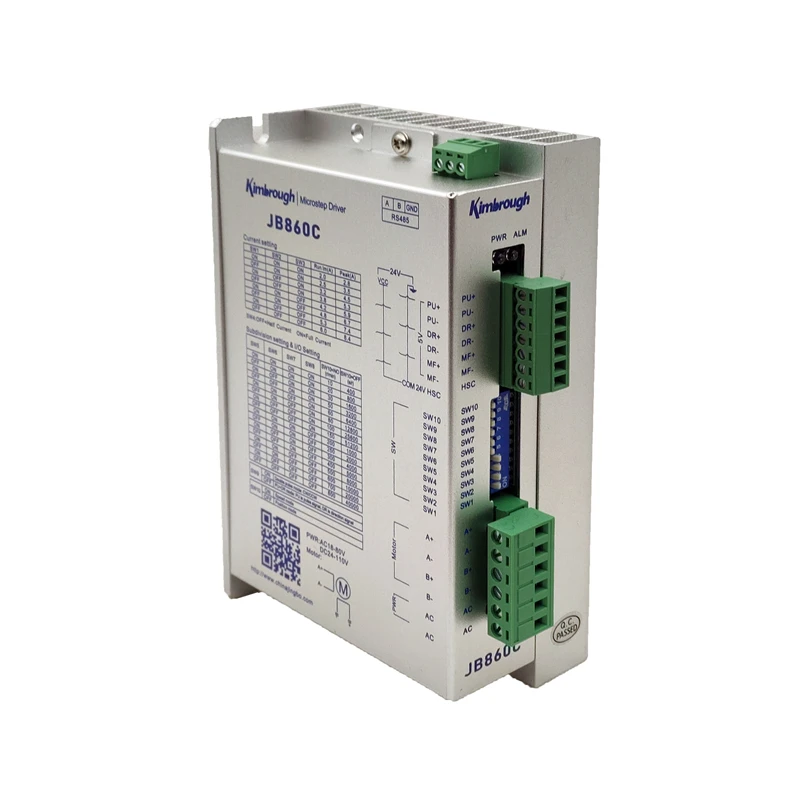

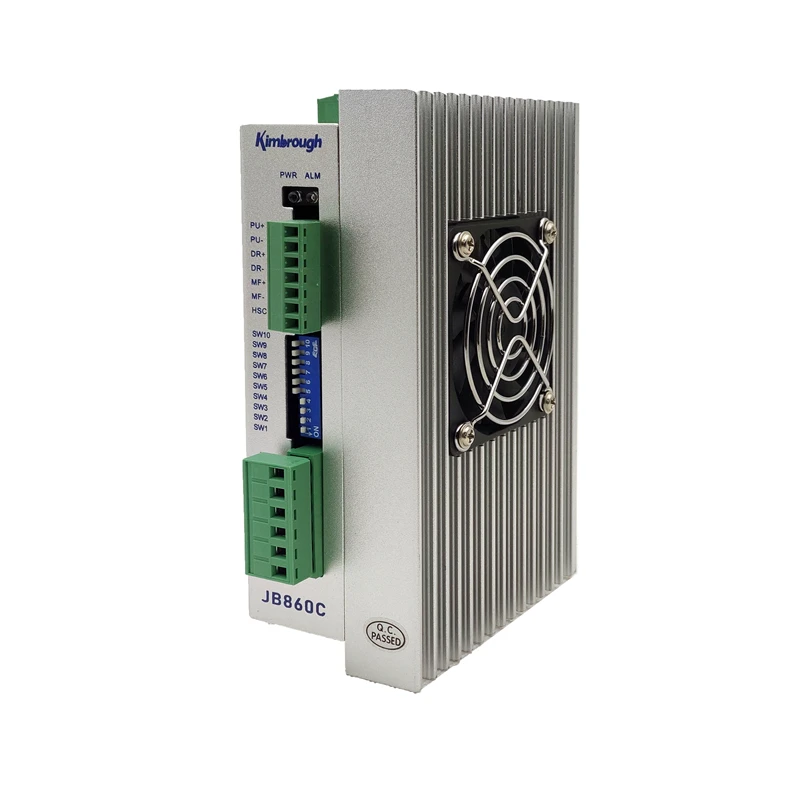

2 фазный шаговый мотор драйвер JB860C AC18 80V/DC24 110V 0 6.0A 256Microstep для фрезерный станок с
История изменения цены
*Текущая стоимость 3 159,81 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-21-2026 | 4012.7 руб. | 4092.38 руб. | 4052 руб. |
| Jan-21-2026 | 3254.25 руб. | 3319.83 руб. | 3286.5 руб. |
| Dec-21-2025 | 3949.29 руб. | 4028.51 руб. | 3988.5 руб. |
| Nov-21-2025 | 3917.9 руб. | 3995.45 руб. | 3956 руб. |
| Oct-21-2025 | 3127.12 руб. | 3190.47 руб. | 3158.5 руб. |
| Sep-21-2025 | 3854.15 руб. | 3931.19 руб. | 3892.5 руб. |
| Aug-21-2025 | 3822.73 руб. | 3898.89 руб. | 3860 руб. |
| Jul-21-2025 | 3791.62 руб. | 3867.12 руб. | 3829 руб. |
Описание товара
Драйвер шагового двигателя JB860C AC18-80V/DC24-110V 2,0-6.0A 2-256Microstep для фрезерного станка с ЧПУ комплект шагового контроллера
Особенности
С 16 каналами microstep максимум до 51200 пульса/R
Самая высокая частота отклика составляет 200 кГц
Когда пульс останавливается более 1.5s, фазовый ток автоматически уменьшается наполовину
Ток вождения постоянно регулируется от 2.0A/фазы до 6.0A/фазы через 8 каналов
Диапазон напряжения: AC18-80V(DC24-110V)
Он может подключаться + 5 В-+ 28 в, когда он более + 5 В, пожалуйста, Подключите Терминал COM24V
Режим контроля положения и режим контроля скорости являются дополнительными
Подходит для 57-110 мм серии 4/6/8 приводит 2 фазы шагового двигателя, ток которого ниже 6A

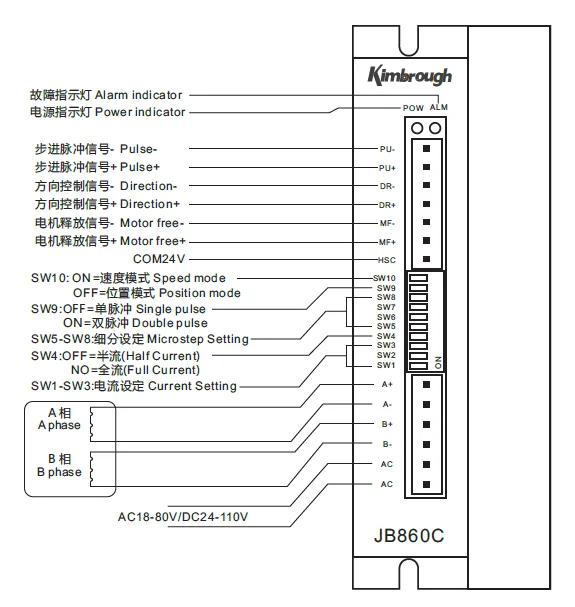

Пример проводки
Единица измерения: мм
Настройка тока
Рабочий ток драйвера устанавливается SW1-SW3 терминале, рабочий ток-это обычный выходной ток (текущее значение является эффективным значением)
Ток (А) | 2,0 | 2,5 | 3,2 | 3,8 | 4,2 | 4,8 | 5,3 | 6,0 |
SW1 | На | Скидка | На | Скидка | На | Скидка | На | Скидка |
SW2 | На | На | Скидка | Скидка | На | На | Скидка | Скидка |
SW3 | На | На | На | На | Скидка | Скидка | Скидка | Скидка |
SW4 | Используется для установки половины тока/полного тока: OFF = половина currenenton = полный ток | |||||||
Настройка микрошага
Режим положения Настройка микрошага и значение скорости режима скорости устанавливаются SW5-SW8 клеммами со следующими 16 каналами. SW4is для настройки функции.
Пульс/R | 400 | 800 | 1600 | 3200 | 6400 | 12800 | 25600 | 51200 |
Значение скорости (об/мин) | 10 | 20 | 30 | 50 | 60 | 80 | 100 | 150 |
SW5 | На | Скидка | На | Скидка | На | Скидка | На | Скидка |
SW6 | На | На | Скидка | Скидка | На | На | Скидка | Скидка |
SW7 | На | На | На | На | Скидка | Скидка | Скидка | Скидка |
SW8 | На | На | На | На | На | На | На | На |
Пульс/R | 1000 | 2000 | 4000 | 5000 | 8000 | 10000 | 20000 | 40000 |
Значение скорости (об/мин) | 200 | 250 | 300 | 400 | 500 | 600 | 700 | 800 |
SW5 | На | Скидка | На | Скидка | На | Скидка | На | Скидка |
SW6 | На | На | Скидка | Скидка | На | На | Скидка | Скидка |
SW7 | На | На | На | На | Скидка | Скидка | Скидка | Скидка |
SW8 | Скидка | Скидка | Скидка | Скидка | Скидка | Скидка | Скидка | Скидка |
SW9 | ВКЛ, двойной Пульс: PU-это импульсный сигнал по часовой стрелке, DR-это импульсный сигнал против часовой стрелки | |||||||
Выкл, один Пульс: PU-это шаг импульсного сигнала, DR-это сигнал направления | ||||||||
SW10 | Режим ON = Speed ВЫКЛ = режим положения | |||||||
Примечание: microstepsand speed valuecan может быть настроен в соответствии с требованиями клиентов.
Функция терминала
Знак | Функция | Примечания |
ПУ + | Шаг импульсный сигнал + | Он может подключаться + 5 В-+ 28 в, когда он более + 5 В, пожалуйста, Подключите Терминал COM24V. |
ПУ- | SW9 = Выкл, PU-импульсный сигнал | Воздействие на падающие края, двигатель идет на один шаг, так как импульсный вход меняется от «высокого» до «низкого». Входное сопротивление составляет 220ом. Требования: защита от низкого напряжения: 0-0,5 V, высокое напряжение: 4-5V, длительность импульса:> 2.5μs |
SW9 = ON, PU по часовой стрелке импульсный сигнал | ||
Д-р + | Сигнал управления направлением + | Он может подключаться + 5 В-+ 28 в, когда он более + 5 В, пожалуйста, Подключите Терминал COM24V. |
Д-р- | SW9 = OFF, DR-сигнал управления направлением | Измените направление вращения двигателя. Вход других полимеров обладают высокой 220Ω. Требование: защита от низкого напряжения: 0-0,5 V, высокое напряжение: 4-5V, длительность импульса:> 2.5μs |
SW9 = ON, DR против часовой стрелки импульсный сигнал | ||
МФ + | Безмоторный сигнал + | Он может подключаться + 5 В-+ 28 в, когда он более + 5 В, пожалуйста, Подключите Терминал COM24V. |
МФ- | Безмоторный сигнал- | После эффектов, он отключает ток двигателя, драйвер перестает работать и устанавливает двигатель бесплатно |
COM24V HSC | 24V общий сигнал | COM24V является общим катодом 24 В и общим входным терминалом анода. |
Переменный ток | Мощность | AC18-80V(DC24-110V) |
Переменный ток | Мощность | |
A + | Подключение к двигателю |
|
А- | ||
B + | ||
Б- |

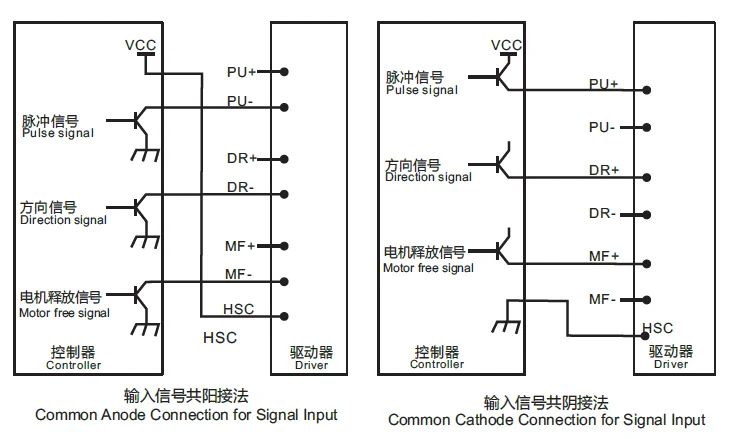

Сигнальное соединение 5 В

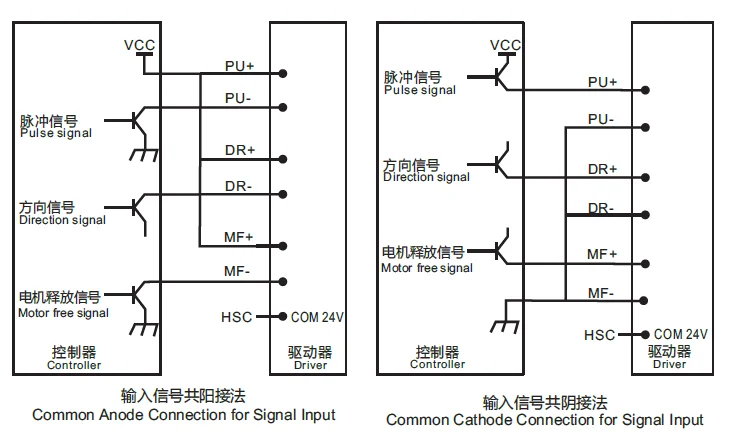

Сигнальное соединение 24 В
! Предостережение
1. Входное напряжение не может превышать AC80V(DC110V) .
2.Входной контрольный сигнал колеблется от + 5 В до + 28 в, когда он более + 5 В, пожалуйста, Подключите Терминал COM24V ..
3.Эффекты входного импульсного сигнала на падающих краях
4.Индикатор ALM и драйвер перестают работать, когда температура драйвера превышает 80 ℃. До тех пор, пока температура не упадет до 50 ℃, она перезагрузится, чтобы работать после включения. Радиатор необходим, когда происходит перегрев
5.ALM огни, если это короткое замыкание, пожалуйста, проверьте провода двигателя и устраните другие короткие ошибки, а затем восстановите питание
6.ALM светится, если двигатель плохо подключается к драйверу, пожалуйста, проверьте провода двигателя и включите питание, чтобы восстановить
