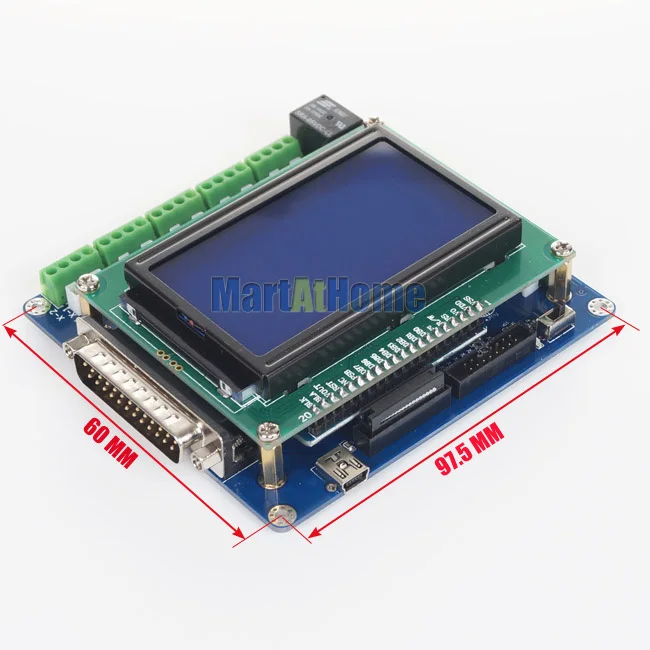

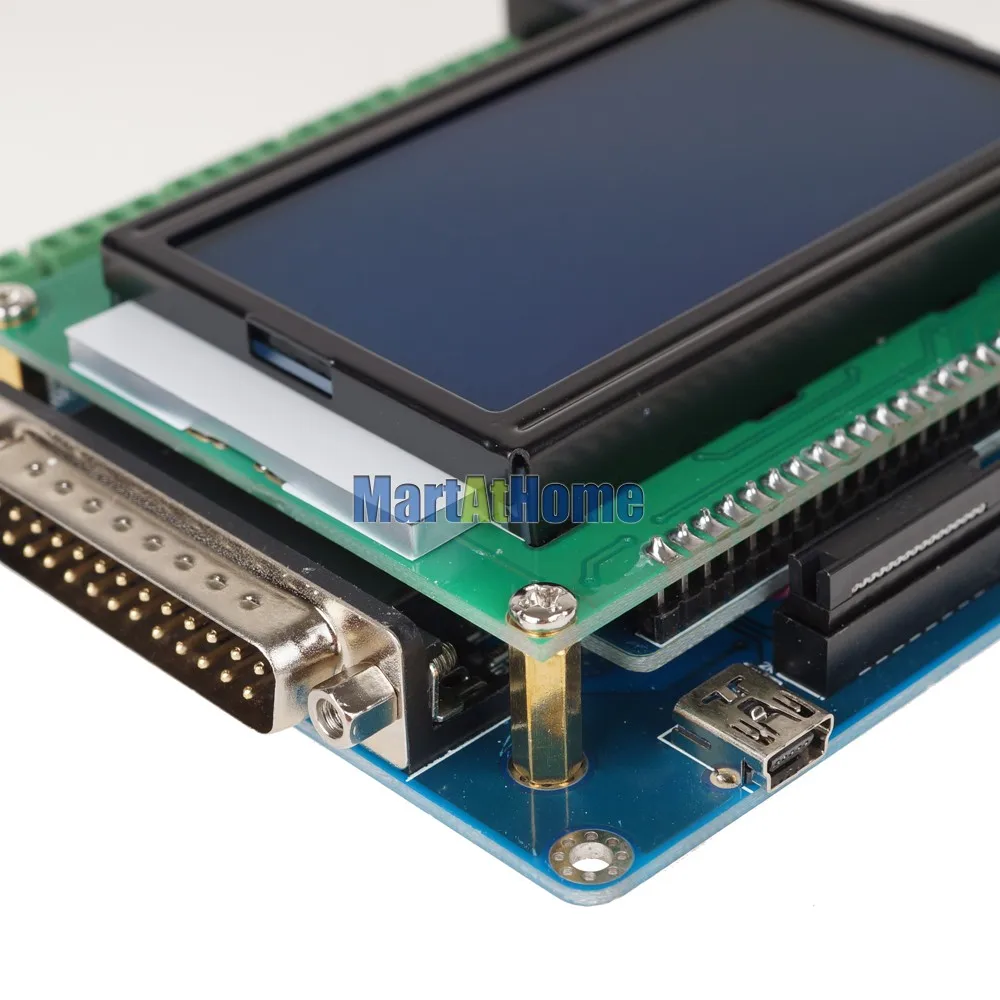

Умная плата с ЧПУ 5 осями и цифровым ЖК дисплеем поддержка Mach3/EMC2/KCAM4 # SM613 @ CF|display

Умная плата с ЧПУ 5 осями и цифровым ЖК дисплеем поддержка Mach3/EMC2/KCAM4 # SM613 @ CF|display

Интеллигентая (ый) 5 оси ЧПУ коммутационная плата Интерфейс w/ЖК-дисплей цифровой

Поддержка дисплея Mach3/EMC2/KCAM4

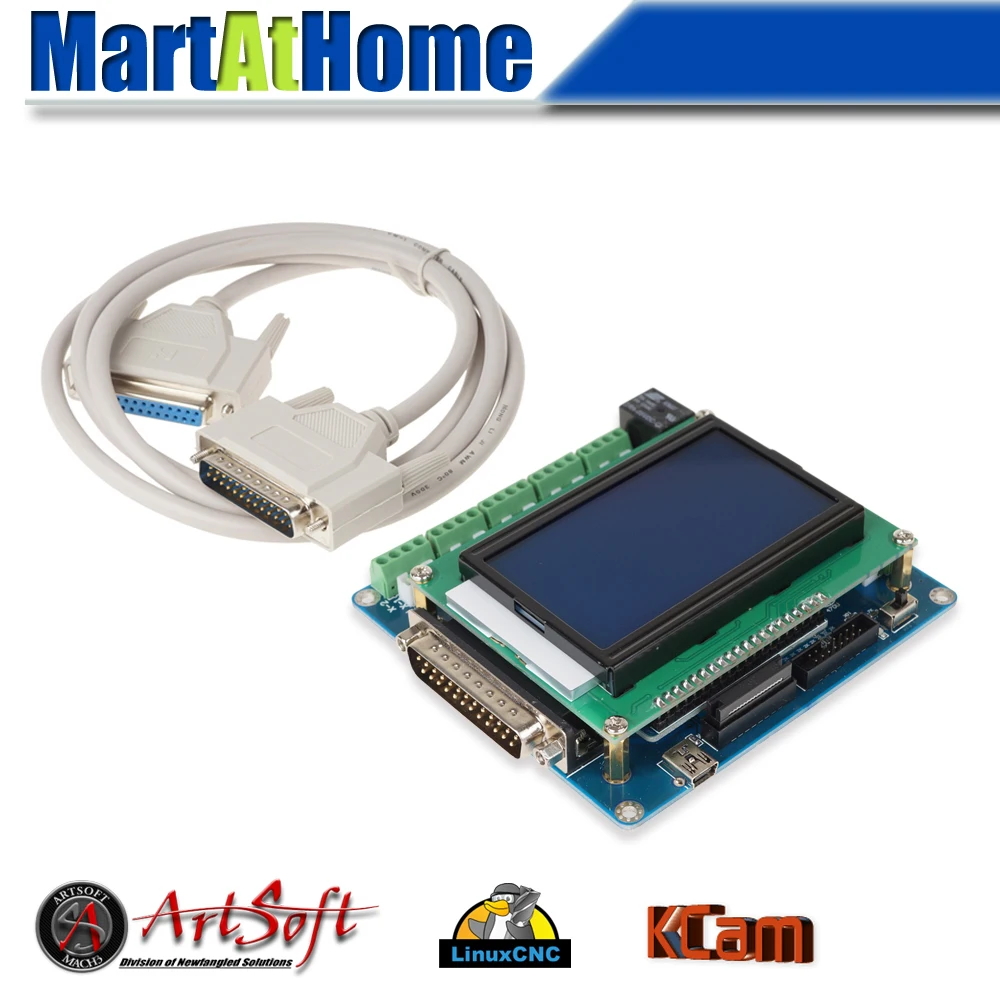

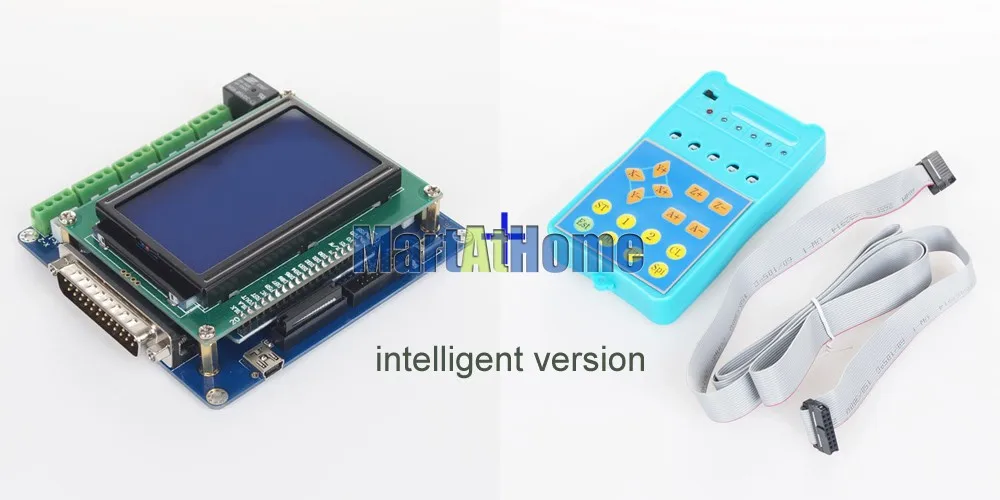

Посылка включает в себя:

1 x интеллектуальная 5 осевая обновленная плата с ЧПУ

Параллельный кабель DB25-1 шт.

1 CD (программное обеспечение и руководство пользователя)

Область применения:

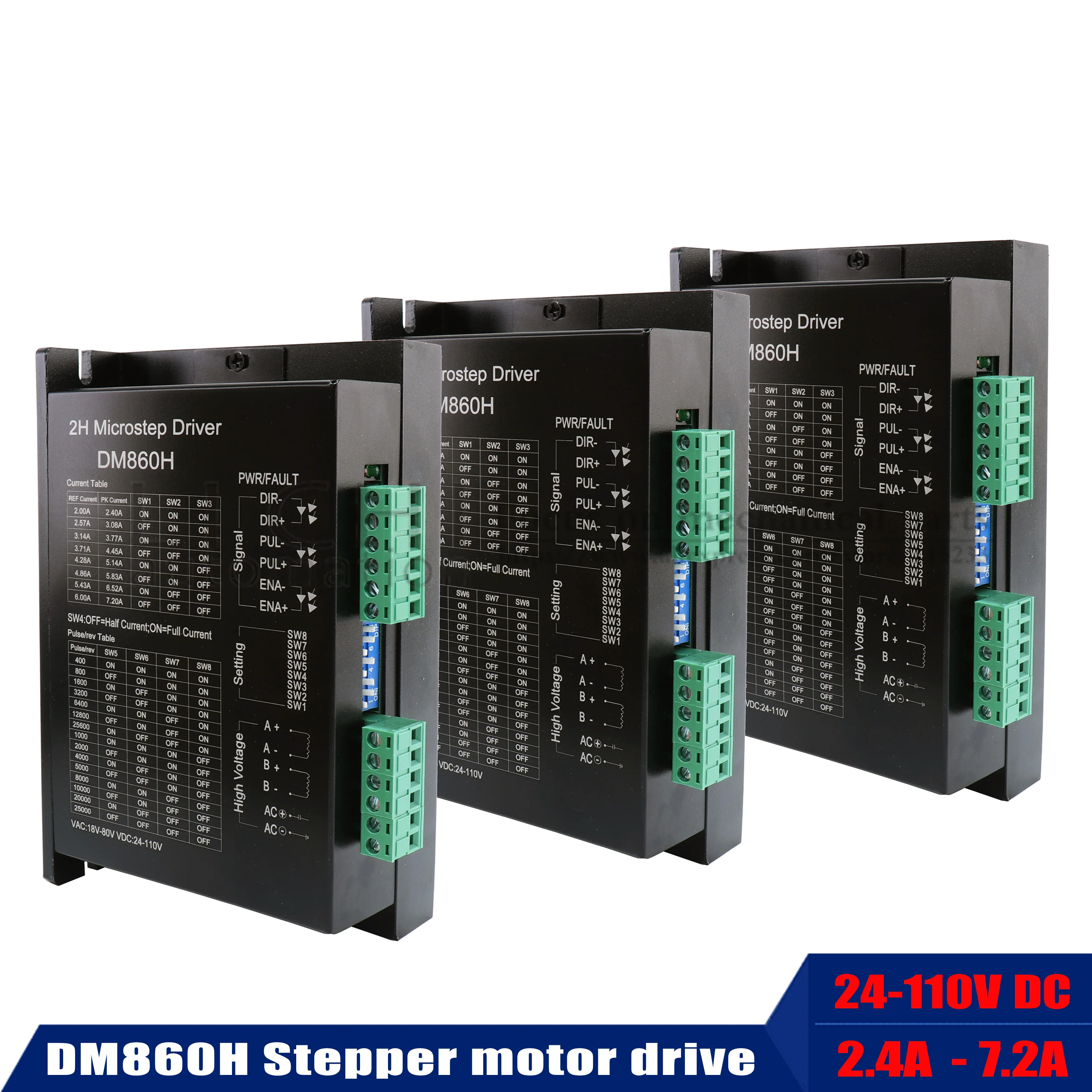

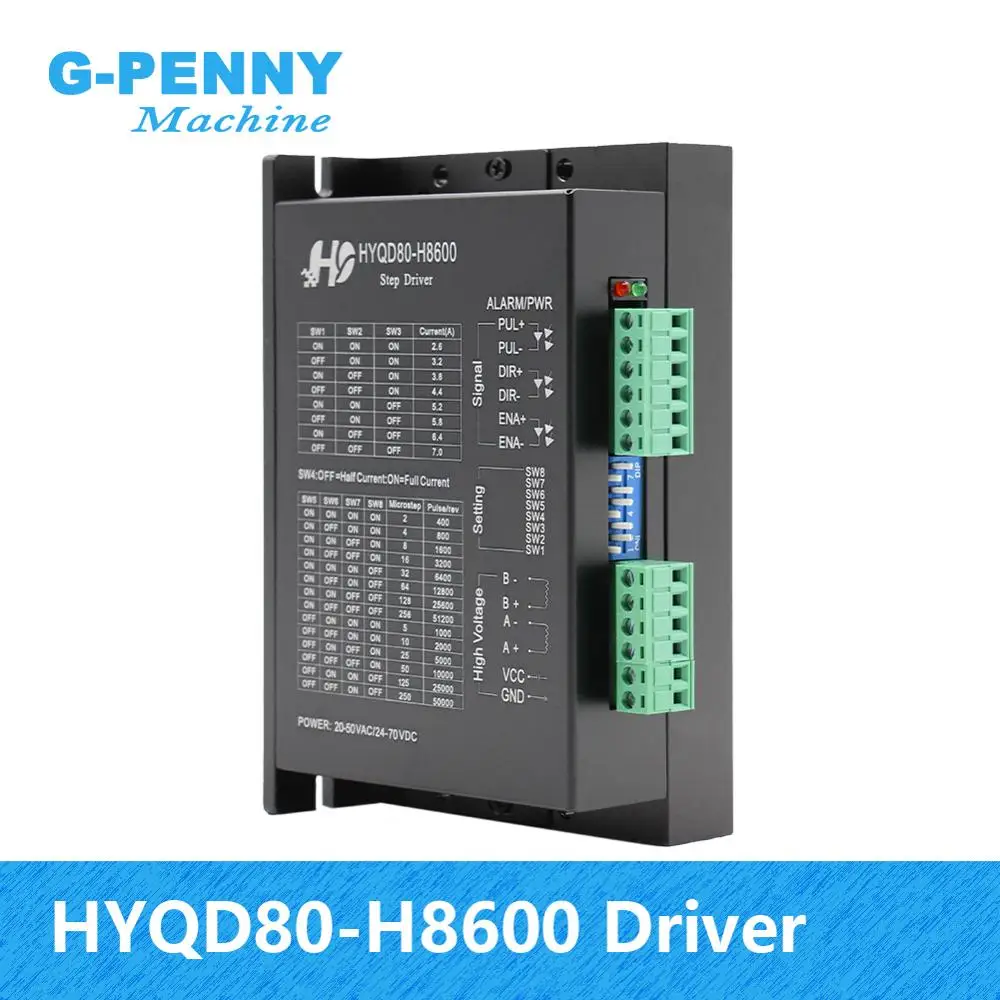

1. Подходит для широкого спектра 2-фазный и безуходный 3-х фазный microstep водителей на рынке, как, например, M542, M542H, MA860H, 2MA2278, 2M542, 2M860, 2M982, DM542, DM860, 3M565, 3MA860, 3MA2290 И т. д.
2. Для консультации, таких как бренд, архитектурная форма, значок, табличка, демонстрационные доски, дверная плита, украшение мебели и т. д. Его можно использовать в различных видах машин, таких как столы для X-Y, маркировочные машины, лазерные резаки, гравировальные машины, устройства для выбора места и так далее.
3. Эта разделительная плата-это просто интерфейсная плата, а не плата шагового драйвера, она должна работать, чтобы управлять шаговыми двигателями вместе с драйверами microstep (например. MA860H и т. д.). Таким образом, он не может управлять только шаговыми двигателями.

Описание:

1. Последняя 3-го поколения breakout board была обновлена до Интеллектуальный, профессиональный и промышленный уровеньИнтерфейсная плата устанавливается путем перепроектирования платы PCB, встраивания интеллектуального чипа памяти (профессиональная версия) и обновления внешних ручных инструментов управления (панель управления и панель дисплея).
2. На самом деле, 3-го поколения breakout board set имеет два типа версий, один-стандартная версия, а другой-профессиональная версия. По сравнению со стандартной версией, профессиональная версия в основном имеет два больше функций, чем стандартная версия, одна из нихКомпьютерная функция записи g-кода", А другой-"Ручная функция Программирование". За исключением этих двух функций, эти два типа версий не имеют других различий.
3. Во-первых, оба этих двух типов версий модернизировали свои платы PCB, перепроектировав печатную плату, она сделает секционную плату более плавным управлением микрошаговыми драйверами с более низким уровнем шума.
4. С Встроенный интеллектуальный чип памяти, профессиональная версия данного 3rd поколения 5 оси коммутационная плата с легкостью Запись максимум 4 Axis ' (X, Y, Z, A Axis) g-кодРаботает на программном обеспечении CNC (e.g. Mach3, EMC2, KCAM4 и т. Д.) компьютера, а затем повторите запись g-кода, чтобы сделать шаговый двигатель работать без компьютера больше.
5. Кроме того, усовершенствованные внешние ручные инструменты управления (панель дисплея и панель управления) в профессиональной версии могут использоваться не только для ручного управления шаговым двигателем, но иПрограммирование g-кода вручную. Все запрограммированные вручную g-код также будут записаны на Встроенный интеллектуальный чип памяти, а затем мы также можем легко запускать записанный g-код для управления шаговым двигателем. Учитывая, что функции записи компьютерного g-кода достаточно для работы всех четырех осей без компьютера, чтобы избежать повторной функции, функция ручного программирования в основном предназначена для одной оси, чтобы сделать линейное движение, поэтому четыре оси не могут быть запрограммированы вручную одновременно. Эта функция широко используется для работы, которая требует только одной оси, такой как RBI машина, конвейер и т. Д.
6. Одним словом, качеств и функций Новинка 3rd поколения 5 оси коммутационная плата являются революцию от предыдущей версии. Таким образом, мы считаем, что эти два типа версий должны удовлетворить различных пользователей для microstep драйверов на CNC DIY.
7. Товар, который вы смотрите, является 5 осямиИнтеллигентая (ый) Версия(BCD-S), если вам нужна профессиональная версия, пожалуйста, свяжитесь с нами.

Особенности:

1. Высокая производительность, экономичность.
2. Для ручного управления шаговым двигателем, как стандартные, так и профессиональные драйверы были оснащены панелью дисплея и контрольной панелью.
3. Автоматически определяет как компьютер, так и панель управления, функции компьютера и контрольной панели можно интеллектуально переключать друг на друга без каких-либо помех.
4. Дисплей панель можетВ режиме реального времени Отслеживайте беговой путь g-кодаНа компьютере или на входе с помощью панели управления, а затем полностью и синхронно отображать изменениеМаксимальная тележка с четырьмя осями' (X, Y, Z A axis и т. д.) значения на экране полностью синхронны с изменением значений на четырех координатах Mach3.
5. Стандартная версия и профессиональная версия совместимы сMach2, Mach3 (по умолчанию), LinuxCNC (EMC2), программное обеспечение KCAM4 CNCИ т. Д .. Кроме того, профессиональная версия также может автоматически отслеживать путь бега G-Code от программного обеспечения CNC (e.g. Mach3, EMC2, KCAM4 и т. д.) компьютера и записи g-кода в чип памяти; Легко многократно запускать g-код для управления шаговыми двигателями без компьютера.
6. Профессиональная версия также поддерживает ручное программирование через панель управления, при условии ввода необходимых значений на одной оси и записи их в чипе памяти драйвера, И затем выполните эти записанные значения, чтобы управлять осью, чтобы сделать линейное движение, широко используемое на RBI машине, конвейере и так далее.
7. Автоматическое завершение настройки инструментаНа оси X, Y, Z через панель управления, без поддержки компьютера.
8. Два способа получить питание, блок питания постоянного тока 5 В или порт USB для получения питания от ПК напрямую.
9. Совместимость со всеми 2 фаза, 3 фазы и 4 фазы microstep водителей на рынке.
10. Автоматическая замыкания функцииКогда кольца между разделительной доской и драйверами microstep неверны.
11. Двухступенчатая обработка сигнала, Плавная передача сигнала, мощная защита от помех.
12. С релейным интерфейсом управления выходом, доступен для управления шпиндельным двигателем, воздушным насосом, водяным насосом и т. д.
13. 5 типов входного управления в ручном интерфейсе управления, для установки лимита, эстопа, настройки средней точки, настройки резака/настройки инструмента и т. Д.

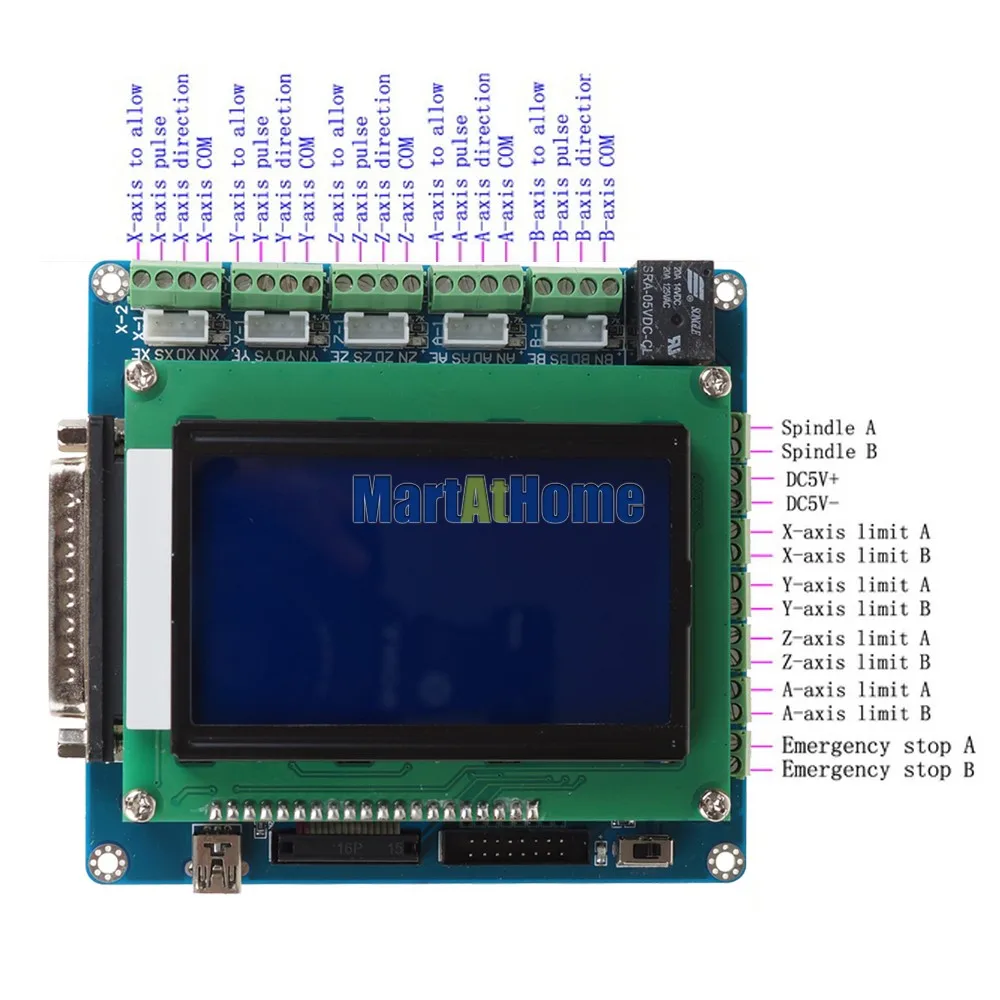

Сигнала и сроки:

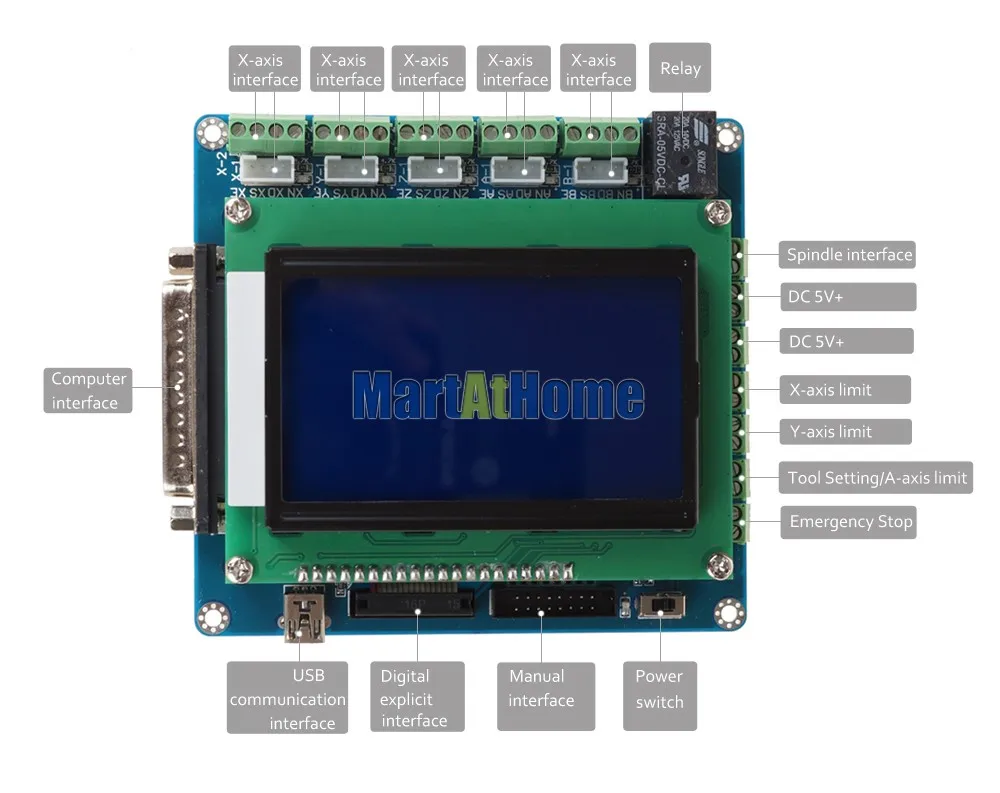

Интерфейс, детальный чертеж отмечен:

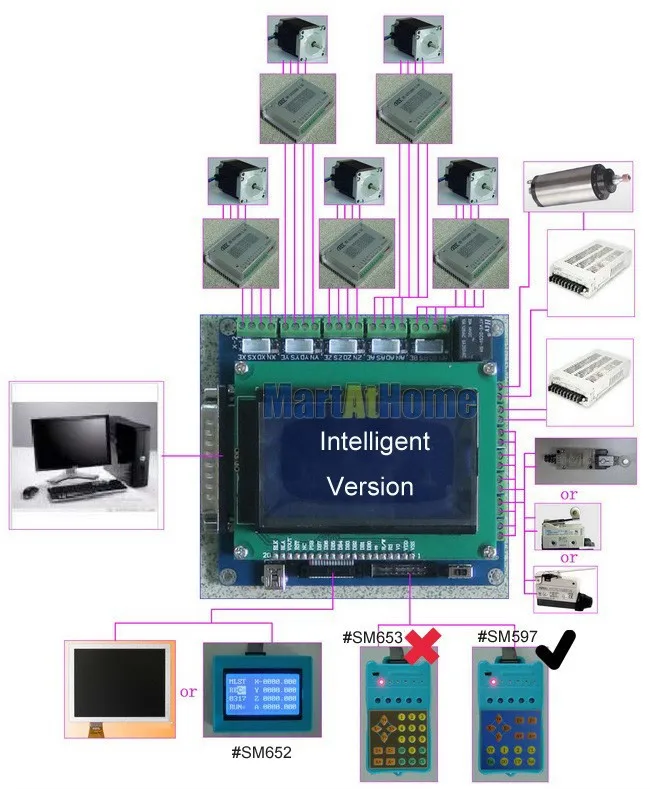

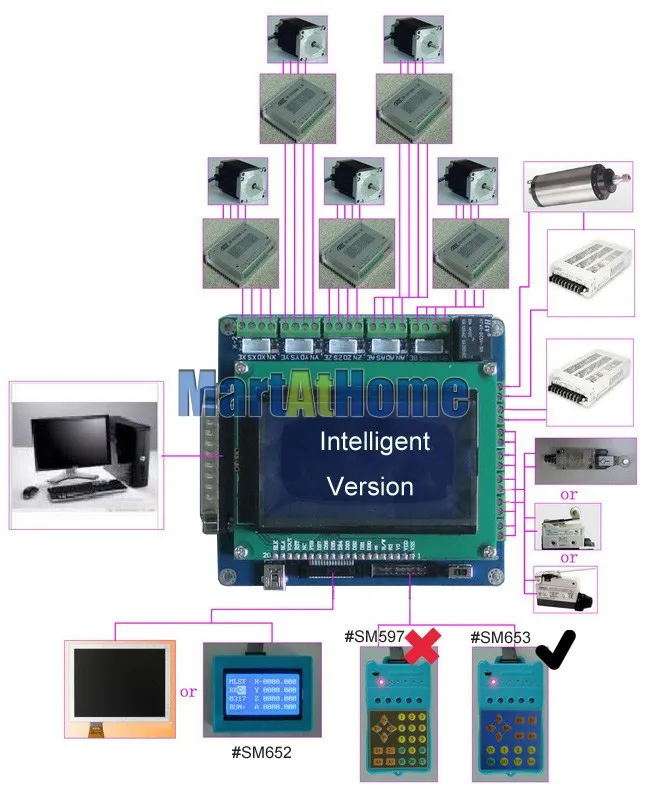

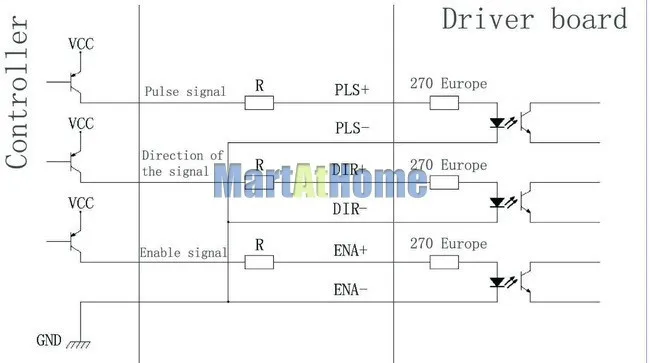

Схема подключения для справки:
