Бесплатная доставка SMC532 NFC модуль/R/W карта/P2P с телефоном/libnfc/llcp/ISO/IEC 1443A/B s50/FeliCard/|nfc

Обеспечивает простой API для управления NFC:

1, команды инициализации

2. Команда чтения карт

3. Команда записи карты

4. Изменение паролей

5, P2P команда

6. Управляйте IO

7, Управляйте зуммером

API: UART string

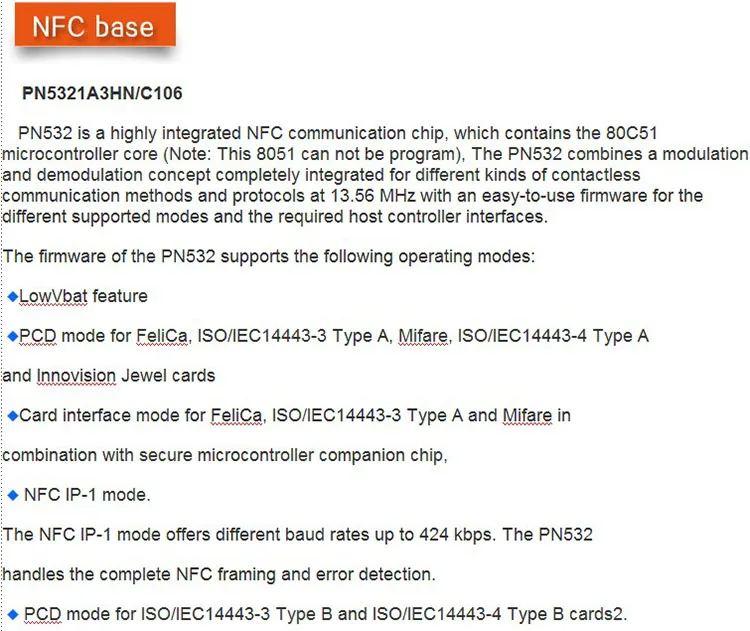

SMC532-это модуль, который интегрировал чип MCU и NFC, используя NXP PN532 (наиболее широко используемый) в качестве основных каналов связи NFC для обеспечения совместимости и надежности, MCU STM32, что с ARM-M3 основной промышленный класс (строгий, чем военный класс) в качестве основного контроллера, Инженеры SmartFly приложили много усилий для разработки эффективного стека протоколов NFC в MCU, что позволяет пользователям легче и быстрее разрабатывать приложения NFC.Для достижения NFC кард-ридер/эмуляция карты/точка в точку (P2P) связь и так далее требуется только несколько команд.

Вы можете добавить функциональность NFC в вашу систему в кратчайшие сроки с помощью SMC532, нет необходимости в изучении сложного протокола приложения NFC, необходимо только отправить простые серийные команды, общая функция NFC может быть выполнена.

Возможно приобрести MCU с прошивкой SmartFly и разработать собственные печатные платы для набора различных чехлов продукта, мы предоставим вам схемы, затем в соответствии с нашей схемой проводки модуля вашей собственной печатной платы, позволяет быстро разрабатывать и производить недорогие собственные продукты.

Наиболее важной особенностью являетсяЛегкоДля использования, если вы знаете, как программировать последовательный порт, то вы знаете NFC программирование, это короткий цикл разработки

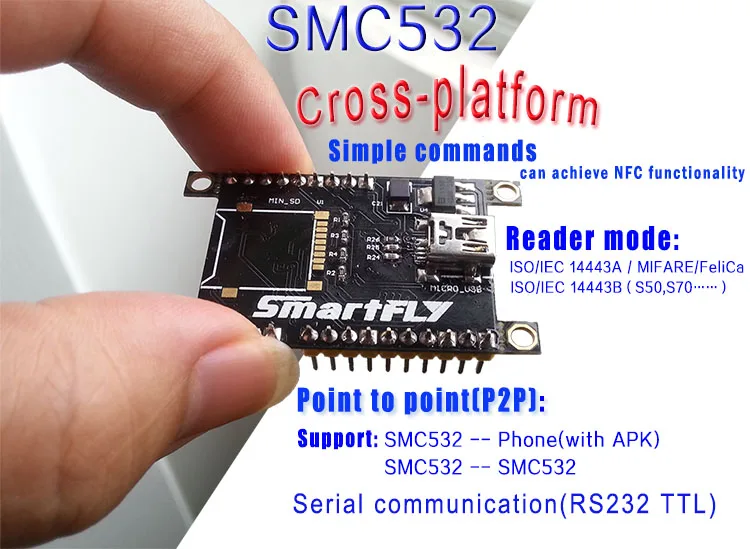

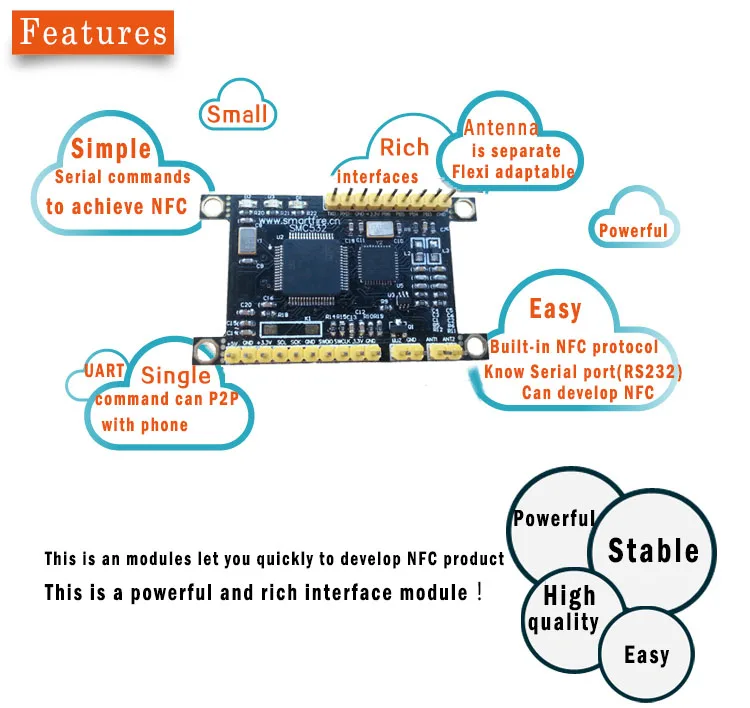

Крошечный и сильный

Модули отделены от антенны, соответствие антенны может быть гибким, чтобы удовлетворить различные оболочки

Богатые интерфейсы, UART, IIC, USB, GPIO, LED,

  Первый модуль достиг NFC P2P связи с телефонами в отрасли.

  Встроенный мощный MCU и порт ввода/вывода, пользователь может настроить функцию

  Встроенный стек протоколов NFC (ucos + libnfc + llcp).

  USB может подключить ПК, стать NFC ридером

  Поперечная платформа

  Извлеките функциональность NFC в простые серийные команды, легко Развивайте функциональность NFC

  Легко установить, сломать крепежные отверстия, сэкономить больше места

Модуль SMCC532 поддерживает базовые функции NFC, а функции добавления от smartfly очень полезны для пользователей для разработки продуктов.

Режим считывания:

Поддержка: MIFARE (S50, S70), Ultralight, Felica, CPU A, CPU B.

Эмуляция карты: (еще не)

Точка к pint связи (P2P):

Поддержка: SMC532-> телефон (Smartfly предоставляет тестовую демонстрацию APK)

SMC532 --> SMC532

Пользовательская передача данных.

(Примечание: Это эксклюзивные функции, добавленные smartfly)

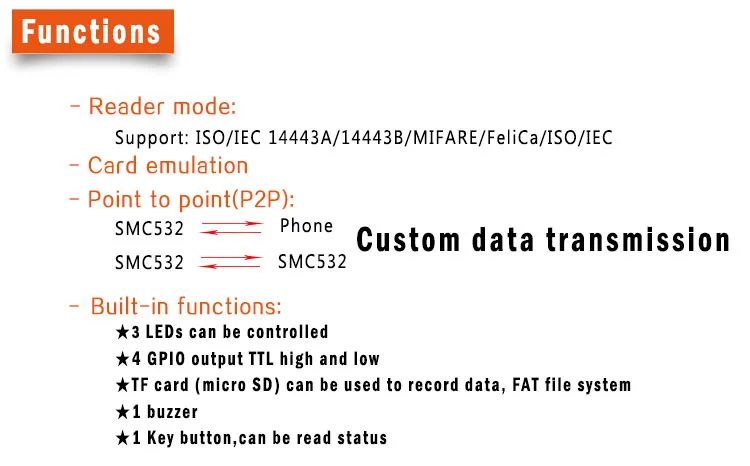

Встроенные функции (используйте команды для управления)

+ 3 светодиода можно управлять

+ 1 зуммер

+ 4 GPIO выход TTL высокий и низкий

+ TF карта (micro SD) записывает данные в жировой файловой системе.

+ 1 ключ, cand статус чтения

Usb-порт

USB2.0 поддерживает связь с ПК или источником питания.

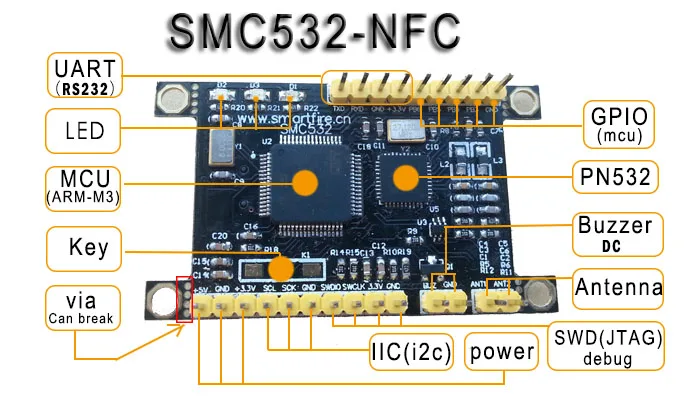

Передняя часть

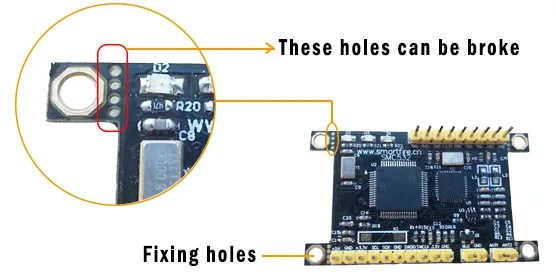

Примечание:4 отверстия могут ломаться, больше свободы.

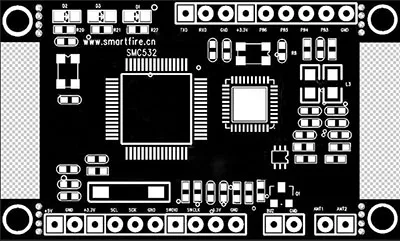

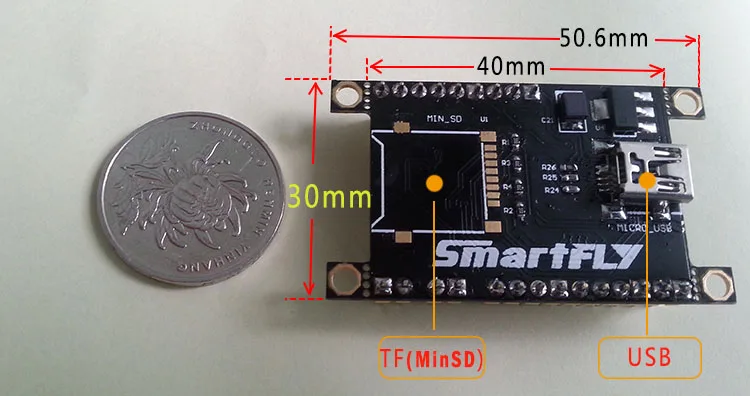

Размер пластины:

Нет крепежных отверстий: 40 мм x 30 мм

Содержит крепежные отверстия: 50 мм x 30 мм

Температура: 85 °C

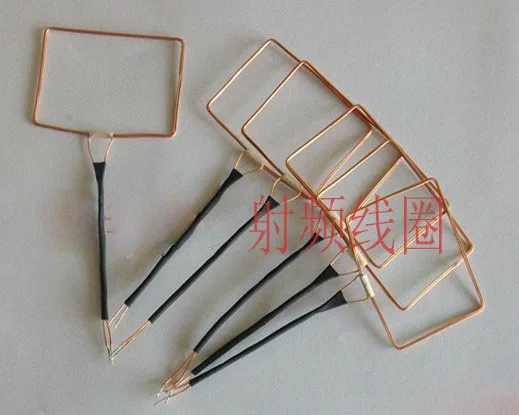

SMC532 модули, антенна может быть цитирована, Совместимость с различными антеннами гибкой, антенна может использоваться в целом 13,56 М. Пользователь может подобрать антенну в соответствии со своим корпусом продукта или купить антенну, предоставляемую smartfly,

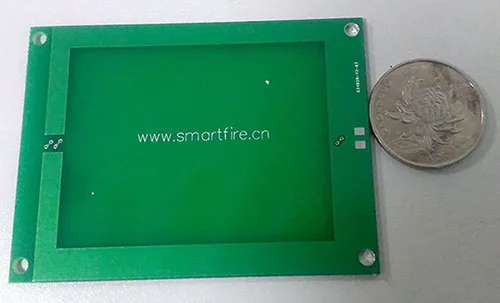

1, антенна PCB

2, катушка антенны

SMC532 + Корпус =Считыватель NFC(Поперечная платформа)

В начале проектирования этого модуля мы рассмотрели недорогое приложение для чтения NFC карт, оно содержит usb-порт и зуммер, устройство считывания смарт-карт будет доступно без дополнительного оборудования.

Приложения следующие

-Онлайн-Банкинг и онлайн-шоппинг

-Электронная коммерция

-Запрос баланса электронного кошелька

-Доступ к сети

-Лояльность клиента

-Аутентификация

-Билет

-Онлайн-игры

-Система платы за парковку

-Автоматическая система сбора пошлин

-Общественный транспорт

-Система контроля доступа

-Посещаемость

-Торговый автомат

-Бесконтактные общественные телефоны

-Управление логистикой и цепочкой поставок

-Считыватель

В этом приложении модуль SMC532 подключает хост-контроллер через usb-кабель, например, Подключение к ПК, разработчик SmartFly provid SDK и пример тестирования на ПК, это идеальная поддержка'Libnfc'Библиотека приложений!

SMC532 модули, используемые во всех встроенных платформах (последовательный порт)

  Такие как:

-WINCE платформа для промышленного оборудования

-UCOS платформа для промышленного оборудования

-Linux Платформы промышленного оборудования

-Промышленное оборудование на платформе Android

И т. Д.

SMC532 поддерживает все платформы до тех пор, пока он подключается через UART (RS232), мы извлекли функцию NFC в несколько команд, например, чтение/запись карт, поиск карт, эмуляция карты и т. Д., если вы знаете, как к последовательному порту связи, Вы можете легко использовать функции NFC, нет необходимости в изучении сложного стека приложений NFC, мы переносим стек libnfc на MCU внутри, вы можете проверить, насколько мощный libnfc.

Таким образом, пользователь может быть самым быстрым способом и минимизировать изменения, чтобы добавить функцию NFC в существующую систему/устройство.

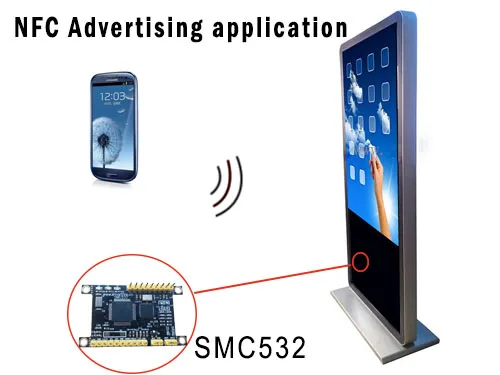

SMC532 используется в рекламной машине

На основе рекламной машины добавьте модуль NFC (SMC532), обновите рекламу NFC, сделав рекламу более умной и удобной.

1, вход участника

Для того, чтобы провести углубленные операции, необходимо вручную ввести номер телефона или соответствующий идентификатор участника. Когда реклама увеличивает функцию NFC, необходимо только прокрутить телефоны NFC на рекламу, вы можете завершить аутентификацию входа.

2. Загрузка купонов

Когда потребители видят в рекламе NFC интересную информацию, проведите по телефону NFC в специальной области рекламы, чтобы завершить загрузку на свой телефон.

3. Предоставьте подробную информацию

Когда потребители должны знать конкретную информацию о товаре на рекламе, и рекламная машина не может предоставить более подробную информацию о продукте из-за ограничения их оборудования, вы можете открыть информацию о продукте веб-сайт с помощью NFC мобильных датчиков получить от NFC рекламы.

Приложения безопасности

SMC532 модуль, есть TF карта на борту, вы можете непосредственно управлять звуком, управлять GPIO, чтобы разблокировать дверь для примера, может быть непосредственно использован в системе контроля доступа, которая может считывать NFC общие карты доступа, мобильные телефоны также могут использоваться в качестве инструмента для открытия двери (установленное специальное приложение) И информация о посещаемости может быть записана на tf-карту в текстовый формат TXT.

Вы можете купить те настраиваемые функции сервера от smartfly.

Электронная почта: Питер # smartfire.cn

1, команды инициализации

2. Команда чтения карт

3. Команда записи карты

4. Изменение паролей

5, P2P команда (LLCP suport)

6, управление IO

7, Управляйте зуммером

API: UART string

Командная структура (рама):

Заголовок + длина + код функции + контрольная сумма + дата 1 + конец кадра

Заголовок(2 байта): 0x55 0xAA

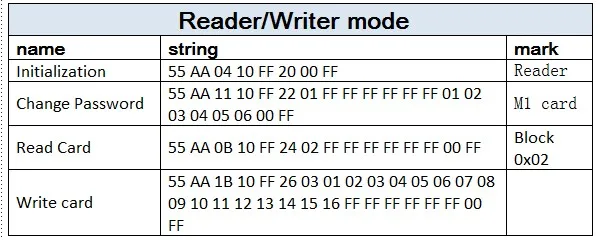

Функциональный код:

              Режим чтения/записи: 0x10

              Режим эмуляции карты: 0x11

              Режим P2P: 0x12

              Сброс MCU: 0x13

              Запуск MCU: 0x14

              Управление IO: 0x15

Длина(1 байт) = длина + код функции + контрольная сумма + данные (байт)

Контрольная сумма(1 байт): контрольная сумма данных (не используется, указанный 0xff)

Конец рамы(2 байта): 0x00 0xff

Команды:

Только несколько команд используются в NFC как следующее

Легко разрабатывать NFC с помощью этих команд.

  1. Чтение карты:

55 AA 0B 10 FF 24 02 FF 00 FF

(Прочтите содержимое блока 2, пароль FF)

Описание:

55 AA (заголовок) 0B (длина) 10 (функциональный код) FF (контрольная сумма) 24 02 FF (Data1) 00 FF (конец кадра)

                Адрес блока = 0x02

                Пароль = FF

... Более подробно см. Руководство пользователя

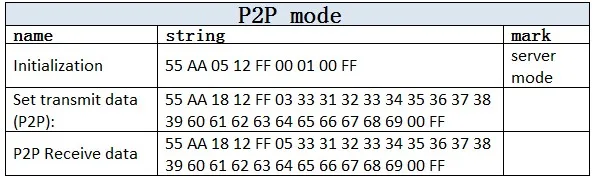

2. Набор данных передачи (P2P):

55 AA 18 12 FF 03 33 31 32 33 34 35 36 37 38 39 60 61 62 63 64 65 66 67 68 69 00 FF

Описание:

55 АА (заголовок) 18 (длина) 12 (функциональный код) FF (контрольная сумма) 03 33 31 32 33 34 35 36 37 38 39 60 61 62 63 64 65 66 67 68 69 (Data1) 00 FF (конец оправы)

Data1 = код функции P2P +Data3

Код функции P2P = 0x03 (смотрите таблицу 6.5.2)

Data3= 33 31 32 33 34 35 36 37 38 39 60 61 62 63 64 65 66 67 68 69-> эти данные отправляются на телефон

Направление:Хост (ПК) --> модули (SMC532)

3. P2P получить рамку:

Когда модуль работает в режиме P2P, и данные P2P будут получены, он будет отправлен со следующей серийной рамкой,

Отправка:

55 AA 18 12 FF 05 33 31 32 33 34 35 36 37 38 39 60 61 62 63 64 65 66 67 68 69 00 FF

Получение данных

От P2P: 33 31 32 33 34 35 36 37 38 39 60 61 62 63 64 65 66 67 68 69

Направление: модули (SMC532) --> хост (ПК)

 .... Более подробно см. Руководство пользователя

Эта глава поможет вам достичь возможностей NFC в среде ПК, используя стандартный последовательный порт для тестирования модулей, с помощью таких шагов, дайте вам понять принцип работы этого модуля, И как управлять SMC532 путем последовательной связи с командой для достижения того, что вы хотите.

Из-за того, что модуль SMC532 соединен стандартным коммуникационным портом, он действительно кросс-платформенный, независимо от того, какая сторона хоста, какая система или какой чип не важна, просто нужен порт связи для работы SMC532.

 Постройте тестовую платформу

ПК с системой windows

Установите последовательные инструменты отладки программного обеспечения в windows, пожалуйста, выберите тот, с которым вы знакомы, это просто вспомогательный инструмент, какое программное обеспечение не важно, мы используем программное обеспечение последовательного порта можно загрузить здесь

Http # eeeeee

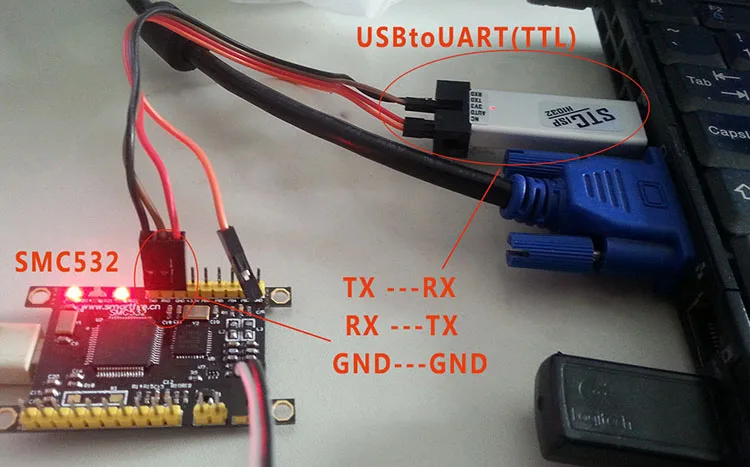

    Аппаратное подключение

ПК --- USB2RS232 ---- SMC532

Примечание: для последовательного соединения требуется перекрестное соединение

ПК: RX ------ TX: SMC532

TX ------ RX

GND ---- GND

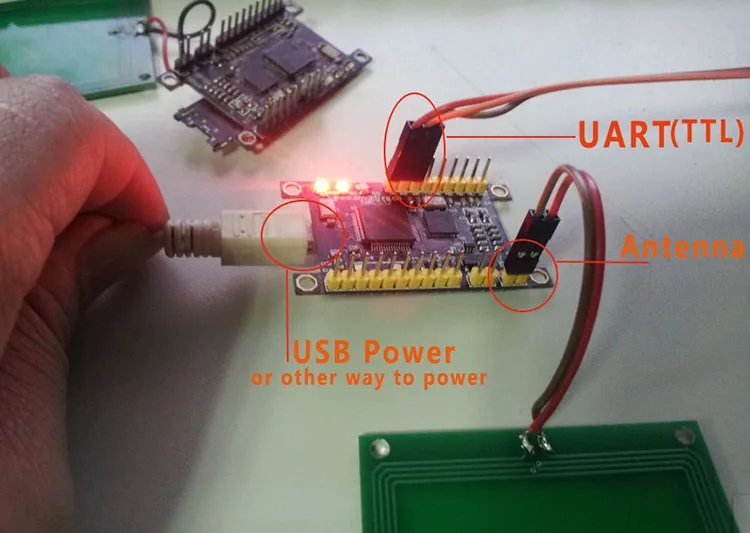

1, питание от USB (или другой источник питания)

2, антенна NFC Соединительная пластина

3, UART (последовательный порт) для подключения к ПК

Полная сборка платформы.

 Чтение/запись карты

Например, чтение/запись S50 карты.

 Знания:

Карта MF1 (S50, S70) имеет 1024 байт места для хранения, она организована в 16 отраслях, есть 4 блока в каждом секторе, три блока спереди используются для хранения данных, четвертый блок используется для сохранения паролей и управления информацией, каждый блок имеет 16 байт, 4*16*16 = 1024 байт в общей сложности,

Секторный диапазон: 0-16

Диапазон блоков: 0-63

Примечание: UUID карты находится в секторе 0. Если вы хотите прочитать UUID номер, вам нужно прочитать sector 0.

Расчет адреса блока:

Номер блока = n (сектор) x 4 + m (блок, старт от 0)

Если вы хотите использовать второй блок в секторе 3. (отсчитывайте от 0)

Номер блока = 3x4 + 2

= 14

Это «Адрес блока» в нашей командной рамке

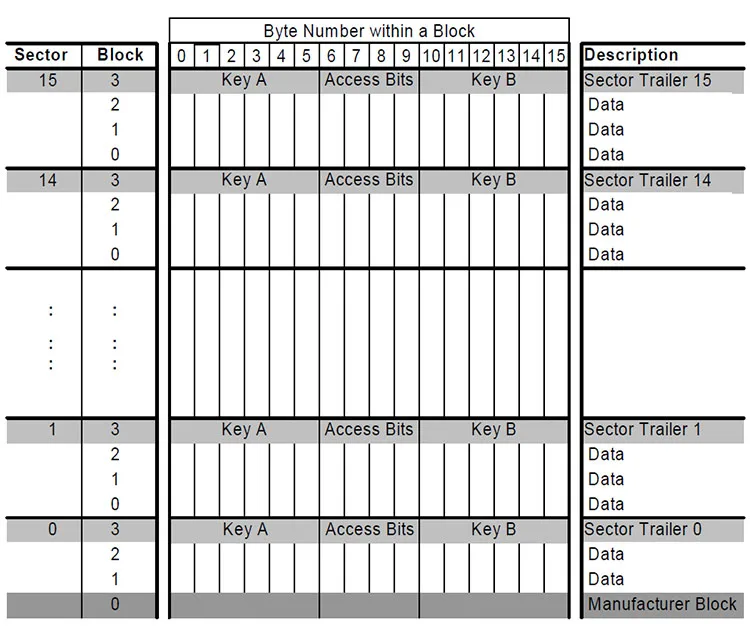

Организация памяти

Шаг 1: подготовьте оборудование

Подключите оборудование в соответствии с предыдущими главами, модуль питания SMC532 будет видеть регулярные мигающие светодиодные огни, затем запустите программное обеспечение для последовательной отладки на ПК, откройте соответствующий серийный номер.

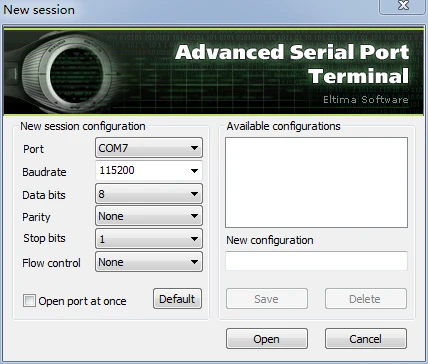

Параметры последовательного порта: 115200/8/0/1

Шаг 2: отправка команды инициализации

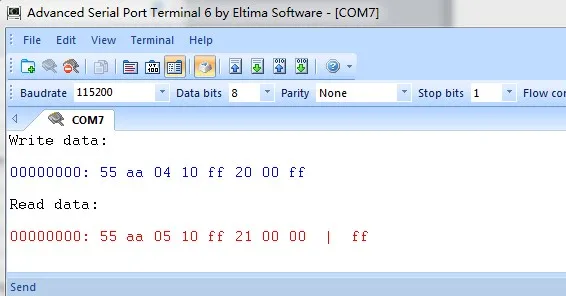

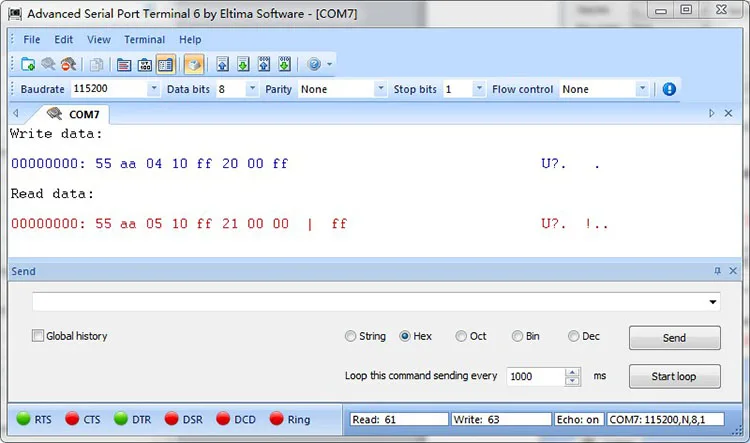

Инициализация:55 AA 04 10 FF 20 00 FF

Ответ:  55 AA 05 10 FF 21 00 FF

Это означает успешную инициализацию.

Шаг 3: Прочтите номер UUID

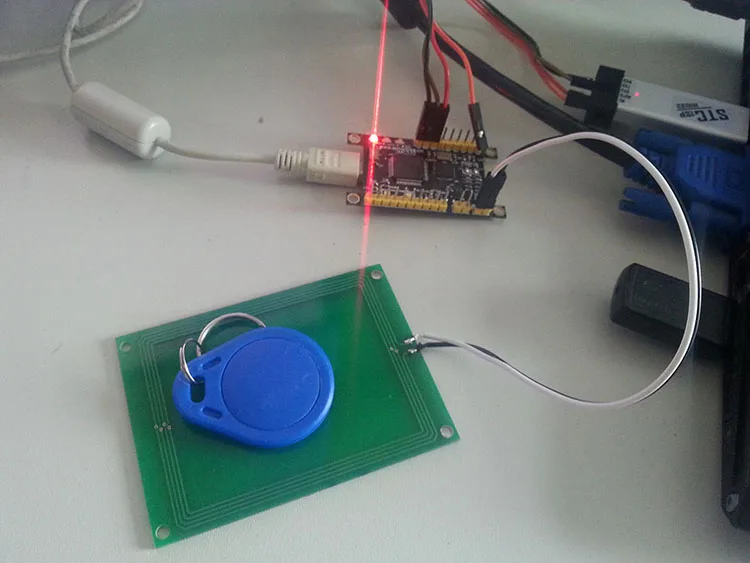

Поместите S50 карту в диапазон антенны, ниже находится синяя S50 карта.

UUID хранится в блоке 0 в секторе 0, первые четыре байта

Отправить команду:

55 AA 0B 10 FF 24 00 FF 00 FF

[2014-06-18 14:48:48 (878) отправка] 55 AA 0B 10 FF 24 00 FF 00 FF

[2014-06-18 14:48:48 (984) rece] 55 AA 16 10 FF 25 00 00 EC D5 8C 0A BF 08 04 00 99 44 31 45 36 33 33 01 00 FF

Uuid =EC D5 8C 0A

Шаг 4: карта записи

Отправить команду:

55 AA 1B 10 FF 26 3D 01 02 01 04 05 06 07 08 09 10 11 12 13 14 15 16 FF 00 FF

Пароль: FF

Адрес:3D

... Более подробно см. Руководство пользователя

 P2P с телефоном (пример)

Шаг 1: Включение питания

Подключите usb-кабель к модулю в качестве источника питания. Или вы можете получить питание от модулей USB2RS232, подключаемых к ПК, когда светодиод мигает, указывая, что он работает.

Шаг 2: физическое соединение

Подключается к последовательному порту ПК и запоминает модуль TX, подключенный к пк последовательный порт RX, модуль RX подключается к PC последовательный порт TX и GND соединение

Схема физической проводки

Шаг 3: Отправить команду

В инструментах последовательной отладки ПК (вы можете отправить нам электронное письмо, чтобы получить его), отправьте следующую команду

Инициализация:

55 AA 05 12 FF 00 01 00 FF

(PC --> SMC532)

Затем получите ответ, как показано ниже,

(SMC532-> PC) это означает OK

Настройка данных P2P для отправки:

:33 31 32 33 34 35 36 37 38 39 60 61 62 63 64 65 66 67 68 69

(Это код Asckii должен быть:3123456789'abcdefghi)

Отправка командной строки:

Затем мы получим данные ответа от модуля:

55 AA 05 12 FF 04 00 FF

Это означает, что набор успешен.

Шаг 4: Установите APK

Установите тест P2P APK на мобильном телефоне с функцией NFC.

(Вы можете отправить электронное письмо Питеру # smartfire.cn, чтобы получить этот APK)

Запуск DEMO APK как на рис. (Вы можете выбрать английскую версию)

Входные данные, которые вы хотите отправить в поле редактирования, будут отправлены, когда режим передачи P2P был установлен, например, вход «2233»

Нажмите-> Set beam (телефоны Samsung имеют это)

Поверните телефон к антенне SMC532, пользовательский интерфейс в телефоне увеличит и усадится, вы можете услышать звук гудения, затем нажмите на экран телефона, P2P связь завершена,

Терминал последовательного порта ПК получит следующие данные:

55 AA 08 12 FF 05 32 32 33 3300 FF

 32 32 33 33Это ASCII код "2233".

Тестовый АПК на дисплее телефона отправляется из SMC532, как показано ниже,

Шэньчжэнь SmartFly имеет многолетний опыт в НИОКР продуктов NFC, приветствуем бизнесменов, которые пришли обсудить!

Примечание:Бесплатная доставка авиапочтой Китая очень медленная,

Среднее время доставки составляет около 30 дней, но иногда вам нужно ждать около 45-50 дней. Если вы не можете ждать. Пожалуйста, выберитеДругойДоставка, такие какDHL, HK Post, Fedex или EMSИ т. Д. Это будет быстрее, и мы предоставляем соответствующие почтовые скидки!

На заказ:

1. Мы рассматриваем множество сценариев на ранней стадии разработки для SMC532, есть зуммер; tf-карта; GPIO и так далее множество аппаратных ресурсов на борту, мы предоставляем пользовательские функции для разных пользователей, они могут стать автономным продуктом без каких-либо других поддерживающих схем

2. SmartFly может предоставить клиентам тестовый АПК (программное обеспечение) на мобильном телефоне, поможет вам воспользоваться преимуществами SMC532 как можно скорее, вы также можете купить приложение на пользовательском терминале от SmartFly.

3. Фактические потребности NFC изменяются, если Встроенная функция не отвечает вашим потребностям, мы можем изменить, просто спросите!

Бизнес электронная почта: Smartfire # smartfire.cn

Техническая поддержка:

Гарантия 1,1 года

2. Покупайте наши модули, у нас есть инженеры, которые обеспечивают техническую поддержку, чтобы помочь вам быстрее и лучше разрабатывать продукты.

Поддержка электронной почты: NFCteam # smartfire.cn
