Обзор

Core429I-это основная плата STM32 MCU, предназначенная дляSTM32F429IGT6, Поддерживает расширение. Идеально подходит для запуска разработки приложений с семьей STM32F.

• Минимальная готовая к запуску система, интегрирует цепь часов, управление питанием от USB, разъем USB и т. д.
• Встроенный 64 Мб бит SDRAM
• Все порты I/O доступны на штырьковые наконечники
• JTAG/SWD Программирование/интерфейс гайки
• 2,0 ммHeader, могут быть подключены в вашей доски приложений

What's на Core429I

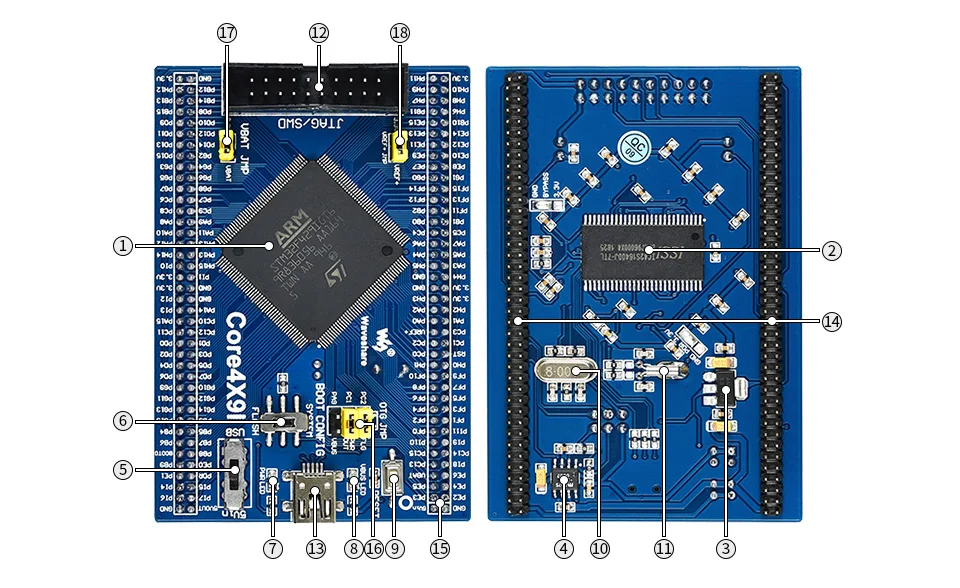

1. STM32F429IGT6:Высокая производительность STM32 MCU, который имеет:
   • Ядро:Cortex-M4 32-разрядный процессор RISC
   • Особенности:Инструкции по одноциклу DSP
   • Рабочая частота:180 МГц, 225 DMIPS/1,25 DMIPS/МГц
   • Операционной Напряжение:1,8 V-3,6 V
   • Посылка:LQFP176
   • Память:1024kB Flash, 256 + 4kB SRAM
   • Интерфейсы связи MCU:
     • 6 x SPI, 4 x USART, 4 x UART, 2 x I2S, 1 x SAI, 3 x I2C
     • 1 x FMC, 1 x SDIO, 2 x CAN
     • 1 x LCD-TFT
     • Контроллер HS/FS (с выделенным DMA), USB 2,0-1 шт.
     • 1 x USB HS ULPI (требуется внешняя PHY)
     • 1x10/100 Ethernet MAC
     • Интерфейс камеры от 8 до 14 бит, 1 шт.
   • AD и DA конвертеры:3 x AD (12 бит, 1 мкс, shares 24 канала); 2 x DA (12 бит)
   • Исправление/программирование:Поддержка JTAG/SWD интерфейсы, поддерживает МАП
2. IS42S16400J:SDRAM 1 бит Meg x 16 бит x 4 банки (64-бит)
3. AMS1117-3.3:3,3 V регулятор напряжения
4. MIC2075:Встроенное устройство управления питанием от USB
5. Выключатель питания,Питание от 5Vin или USB подключения
6. Выбор режима загрузки,Для настройки pin BOOT0
7. Мощность индикатор
8. VBUS светодиодный
9. Кнопка сброса
10. 8 м с украшением в виде кристаллов
11. 32,768 K кристалл,Для внутреннего RTC с калибровкой
12. Интерфейс JTAG/SWD:Для гайки/программирования
13. Разъем USB,Поддерживает устройства и/или хост-устройства
14. Расширитель MCU pins,Разъемы расширения VCC, GND и все I/O доступны для дальнейшего расширения
15. 5Vin выносной,При использовании хоста USB/OTG требуется блок питания 5 В
16. USB OTG/HOST jumper
    • Короткий Джемпер при использовании USB OTG/HOST
    • Откройте перемычку, чтобы отсоединить от родного порта ввода/вывода
17. VBAT Перемычка выбора
    • Короткий Джемпер в использовании система источника питания
    • Откройте перемычку, чтобы подключить VBAT к внешнему питанию, например, батарее
18. VREF Перемычка выбора
    • Короткий Джемпер для подключения VREF + к VCC
    • Откройте перемычку для подключения VREF + к другому пользовательскому штифту через перемычку

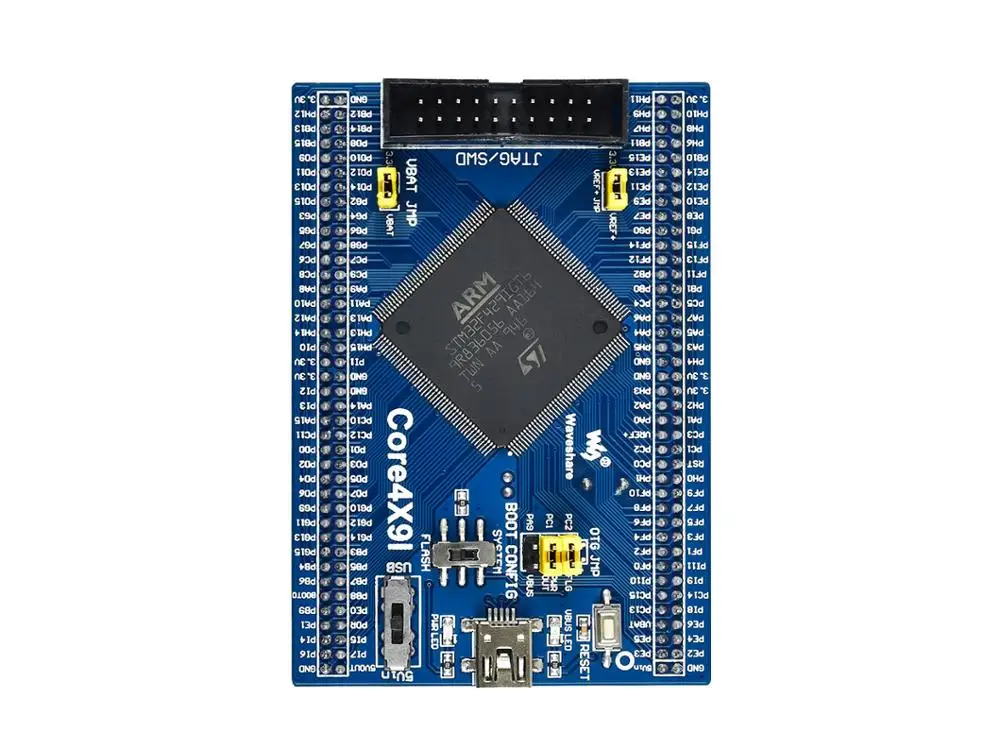

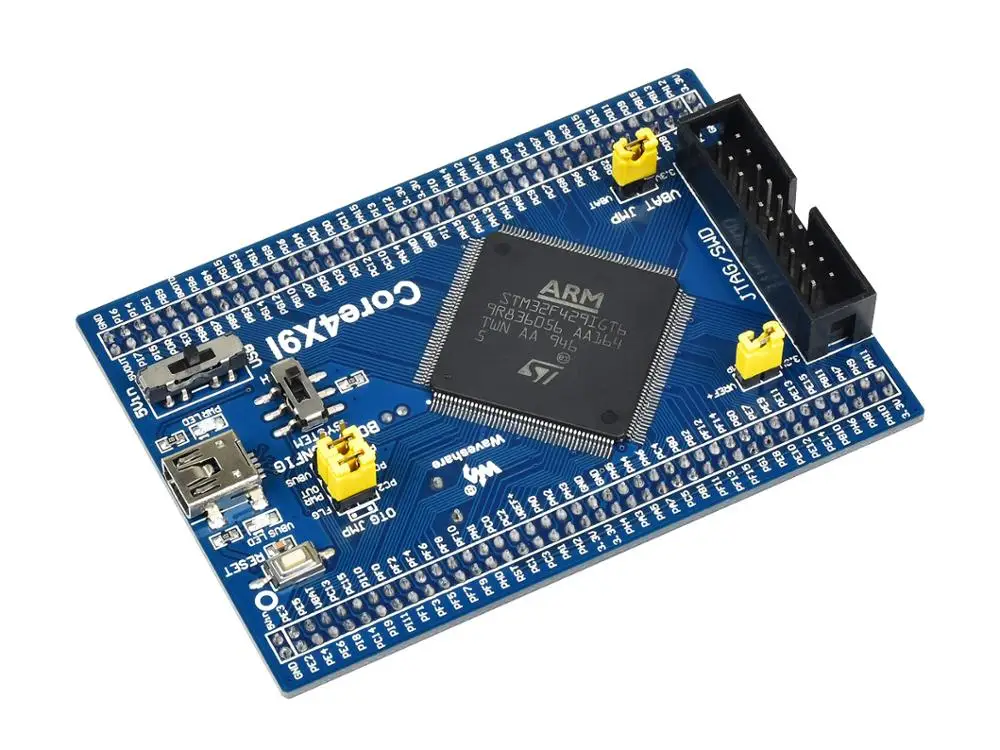

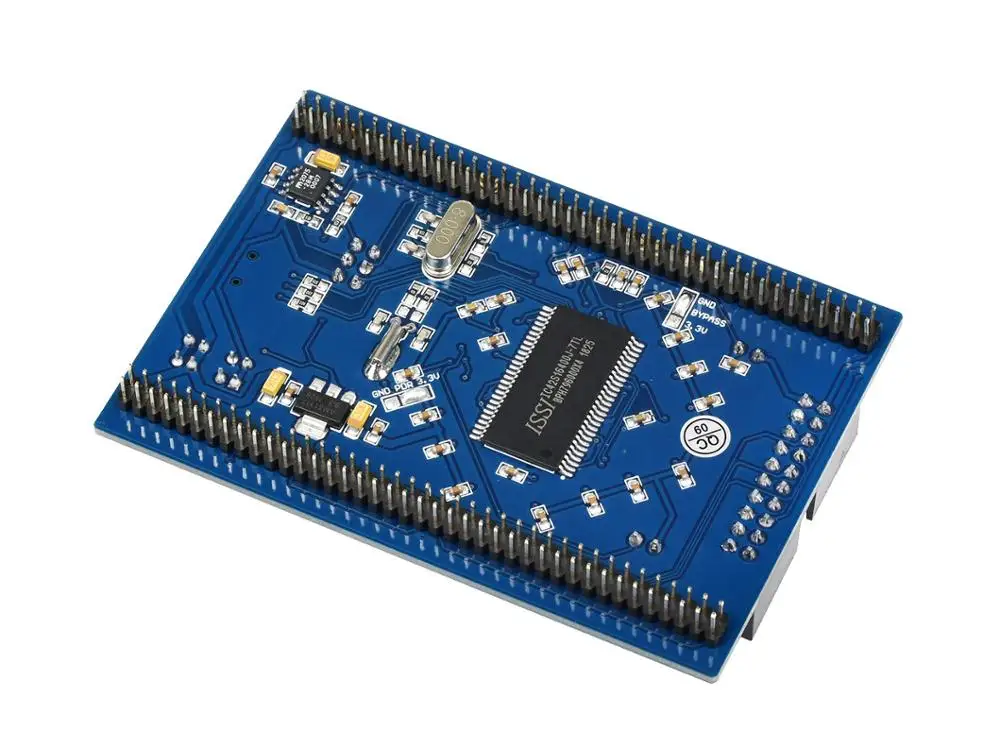

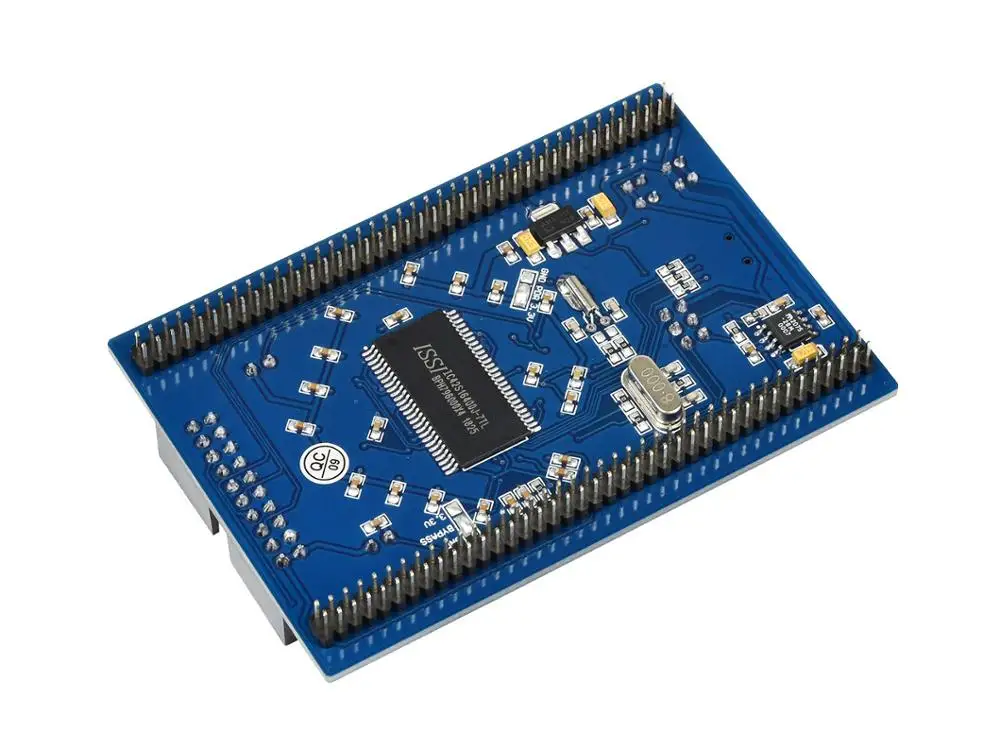

Фото

Примечание:
Материнская плата или программатор/дебютор на фото не входит в цену.
Core429I обеспечивает JTAG/SWD интерфейс, но не интегрирует какую-либо функцию, требуется дебютор.

JTAG/SWD интерфейсы

На рис. 1 и 2 показаны криперы JTAG/SWD интерфейса

Развития ресурсы

• Схема
• Демонстрационный код (образцы в C, μC/OS-II)
• STM32 программное обеспечение для разработки (KEIL и т. д.)
• STM32 datasheets
• STM32 разработка документов

Вики:Www.wav eshare.com/wiki/Core429I

Размеры

Посылка содержание

Вес:0,105 кг

1. Core429I x 1
2. Кабель USB type-A-Mini-B x 1
3. По CD x 1
