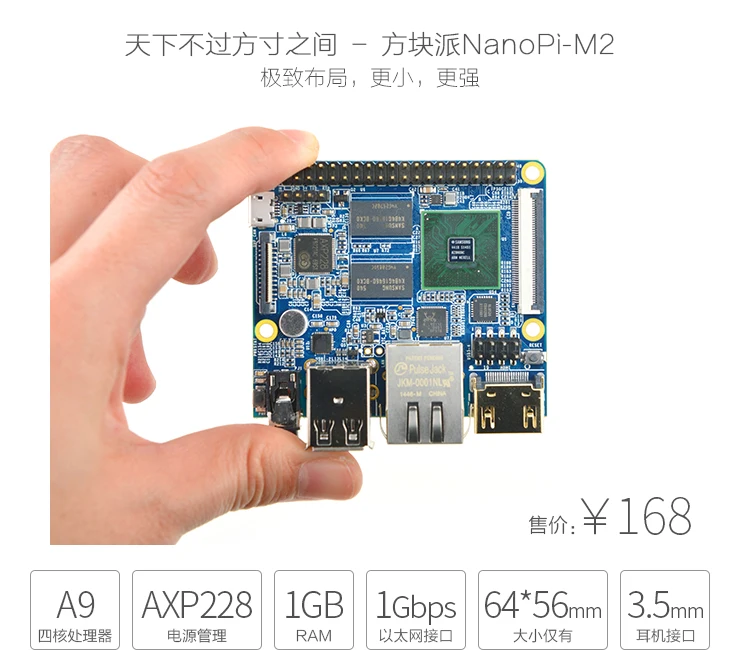

Для четырех ядерных архитектур A9 gen guest NanoPi M2 square pie S5P4418 макетная плата AXP228 gigabit

Для четырех ядерных архитектур A9 gen guest NanoPi M2 square pie S5P4418 макетная плата AXP228 gigabit

Инструкции по посылка

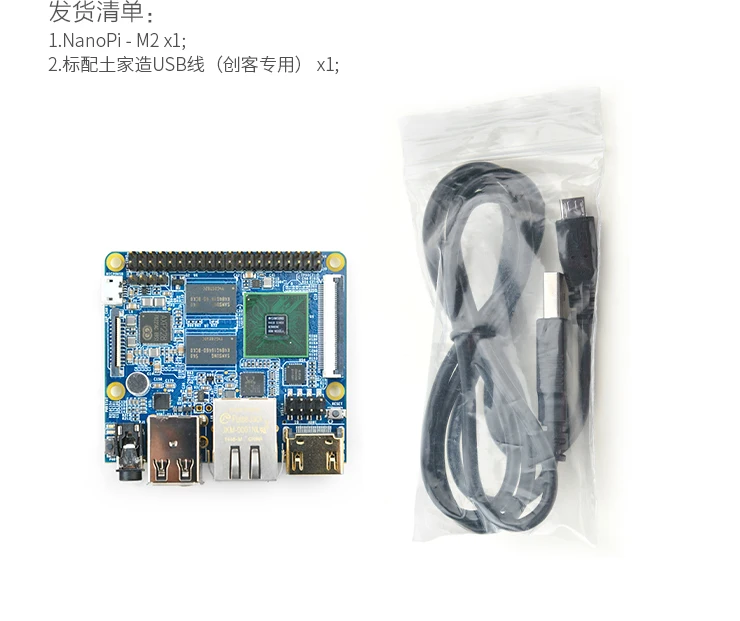

Официальный стандарт: NanoPI - M2 шпон хост 1;

Основная посылка: основная плата + Корпус + пластина адаптера последовательного порта + высокоскоростная TFcard 8 ГБ + адаптер питания + линия MicroUSB;

Посылка расширения: материнская плата + Корпус + плата адаптера последовательного порта + высокоскоростная TFcard 8 ГБ + адаптер питания + карта чтения MicroUSB + последовательный порт DB9 cross, разъем последовательного порта USB + радиатор;

Комбо HDMI: удлинитель + Высококачественный кабель HDMI;

W35 резистивный сенсорный экран посылка: Расширенный посылка + W35 3,5 дюйм резистивный экран сенсорный экран (разрешение 320x240);
P43 резистивный сенсорный экран посылка: Расширенный посылка + P43 4,3 дюйм резистивный экран сенсорный экран (разрешение 480x272);
S70 резистивный сенсорный экран посылка: Расширенный посылка + S70 7 дюймов резистивный экран сенсорный экран (разрешение 800x480);
X710 емкостный экран посылка: Расширенная посылка + X710 7 дюймов емкостный сенсорный экран (разрешение 1024x600);
S701 емкостный экран посылка: Расширенная посылка + S701 7 дюймов емкостный сенсорный экран (разрешение 800x480);
HD700 с двумя камерами, емкостный экран, посылка: Расширенный посылка + HD700 7 дюймов высокой четкости, емкостный сенсорный экран (разрешение 1280x800);
HD101 с двумя камерами, емкостный экран, посылка: Расширенный посылка + HD101 10,1 дюймов высокой четкости, емкостный сенсорный экран (разрешение 1280x800);
Посылка датчика: Расширенная посылка + матрица;

Ссылка для загрузки ресурса

* Запись прошивки Ссылка для скачивания: [Wechat

* [Github.com/friendlyarm]

* [Опт

Эта цена содержит только 1 основную панель, как показано выше. Для нормального использования и развития вам нужно будет приобрести следующие аксессуары. Пожалуйста, покупайте по требованию!

Основные аксессуары: нужно купить

Плата последовательного адаптера:Htt

Специальная плата последовательной отладки, приводит к отладке последовательного порта и порта питания;
Перекрестная серийная линия:Это \
Последовательный порт USB:Http \

Решить проблему компьютера без использования последовательного порта DB9;
Кард-ридер\

Для системы кистей sd-карты;
Специальная высокоскоростная TF карта 16 Гб:\

Предлагается купить вместе, сама плата разработки без функции хранения,Система и данные помещаются на tf-картуМногие поддельные карты или низкоскоростные карты на рынке не могут запустить систему или перезапустить систему;
5V2A высококачественный Адаптер питания:Товар \

(Настоятельно рекомендуется покупать вместе, 4418 стабильная работа требует хорошего питания, обеспечивает стабильное питание 5V2A, рынок не полностью 2A много мощности, приведет к повторному перезапуску NanoPi 4,0x1,7 мм и MicroUSB; Два вида соединений являются необязательными, пожалуйста, укажите, с каким видом 4,0x1,7 мм;" Плата последовательного адаптера "используется вместе для материнской платы; Разъем MicroUSB может быть непосредственно вставлен в интерфейс MicroUSB для материнской платы NanoPi2)
DuPont линия:\

\

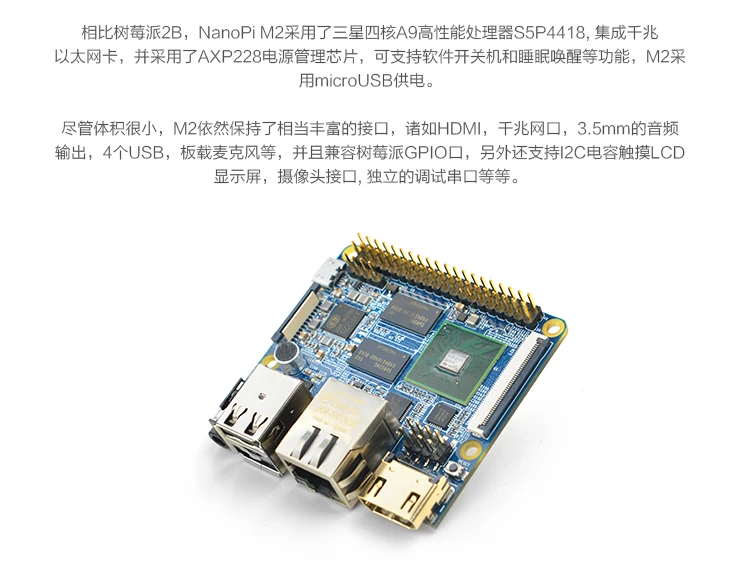

NanoPi M2.

Чтобы открыть вашНанопи М2Новые игрушки, пожалуйста, сначала подготовьте следующее оборудование
- Нанопи М2

- MicroSD/TF: Класс 10Или выше 8 ГБ SDHC
- AMicroUSBВнешнего источника питания интерфейса требует выхода для того, чтобы быть5 В/2 А(Настоятельно рекомендуется для официального использования)USBЛиния)

1Для более удобного для пользователей, чтобы начать производство прощеNanoPi M2ВTFКарты, дружественные руки, специально для обеспечения пользователейОкнаПроизводство платформыTFИнструмент для картWin32diskiger.exe;

2Кроме того, вам также нужно скачатьОкнаПрошивка системы сжигания платформы, обратитесь к вики-уроку, загрузите необходимую прошивку:Wiki.friendlyarm.com/NanoPi2Fire;

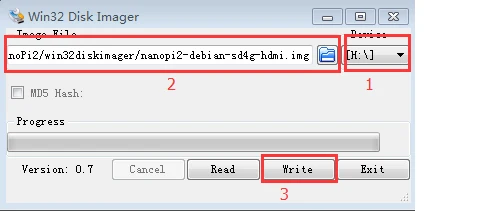

3Удалите прошивку и горящую прошивку отдельноОкнаВставьте нижеSDКарта (лимит)4GВышеуказанная высокоскоростная карта) работает как управляющий Win32diskimerНа интерфейсе инструмента, Выберите вашSDКарта памяти, системная прошивка, которую вы выбираете для записи, нажмите Написать Кнопка горения, подскажет вам отформатироватьSDКарта, Затем избранный"ДаВы можете.

4Когда производство завершеноSDПосле извлечения картыSDВставка картыNanoPi M2ВБотинкиСлот для карты, включение питания (примечание, нужно здесь)5 В/2 АИсточник питания) вы можете увидеть синий светильник, мигающий, когда вы успешно началиNanoPi M2.

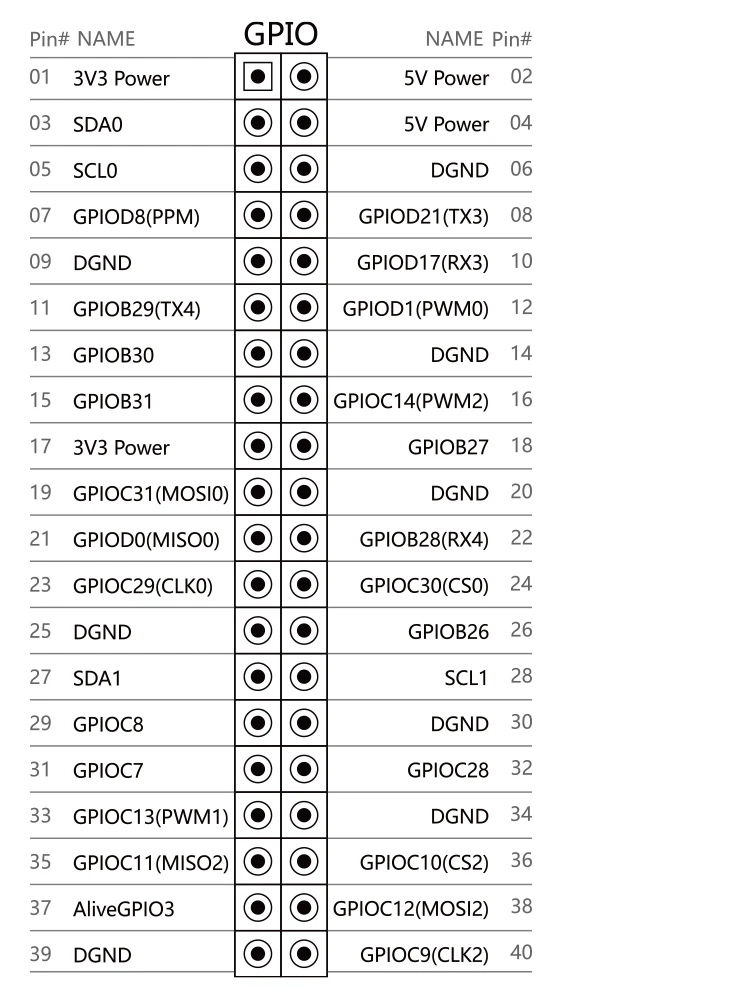

40Pin GPIOОпределение интерфейса

ЖК-дисплей Определение интерфейса
