Для новой материнской платы AR9344 WiFi зонд электронный забор автомобильная AP

Для новой материнской платы AR9344 WiFi зонд электронный забор автомобильная AP

Поддерживаете ли вы WPS?: Поддержка
Съемный?: съемный
Послепродажное обслуживание: Храните три упаковки
Состояние: абсолютно новый

Шэньчжэнь хай прилегающие технологии Co., Ltd. для обеспечения ODM/OEM сотрудничества

Экспресс: для того, чтобы клиенты могли получить наш продукт Тест как можно скорее, мы по умолчанию SF Express

Уважаемый, пожалуйста, обратите внимание: Этот продукт указан только в цене материнской платы. Модуль 3G/4G, модуль POE, модуль Wi-Fi и чип GPS не принимаются по умолчанию и будут заряжаться при необходимости.

Этот продукт был строго протестирован работниками перед отправкой с завода, и служба обмена не принимается. Для технического обслуживания вам придется заплатить отдельную плату.

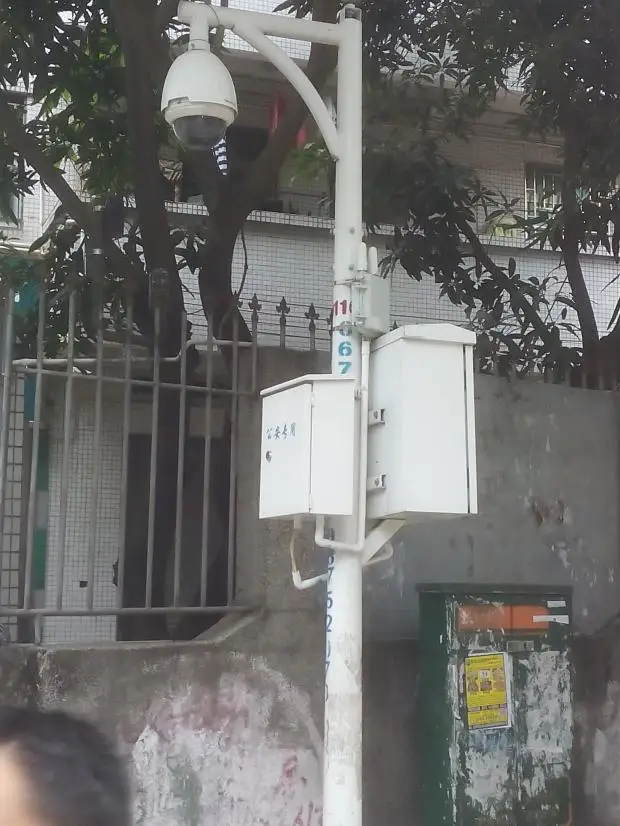

Материнская плата HL9344 wifi может адаптироваться к широкой температуре 85 градусов-40 градусов C, может быть установлена в различных жестких рабочих условиях наружного применения, подходит для наружного беспроводного CPE, перехват информации, реле сигнала WIFI, автомобиль WIFI и другие приложения, и обеспечивает подключенный POE Стандартный интерфейсный модуль.

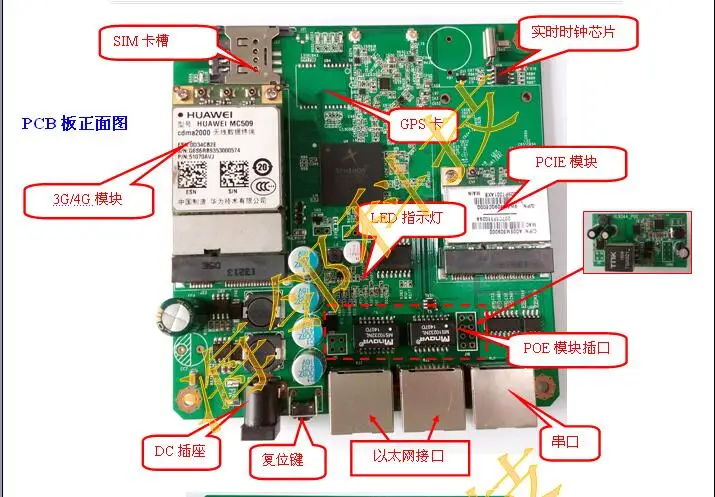

Функциональный модуль

2,1. Процессор

Основной процессор MIPS 74Kc, самая высокая Частота 560 МГц, а встроенный блок включает в себя кэш-память 64K, кэш данных 32K, ускорение умножения одного цикла, И совместимый набор инструкций MIPS32 и MIPS16. Размеры адресата (большие/маленькие, endian) поддерживаются.

2,2. Память

Поддержка 32 бит автобус DDR2 SDRAM (синхронное динамическое ОЗУ), максимальный объем памяти 128MB.

2,3. Вспышка

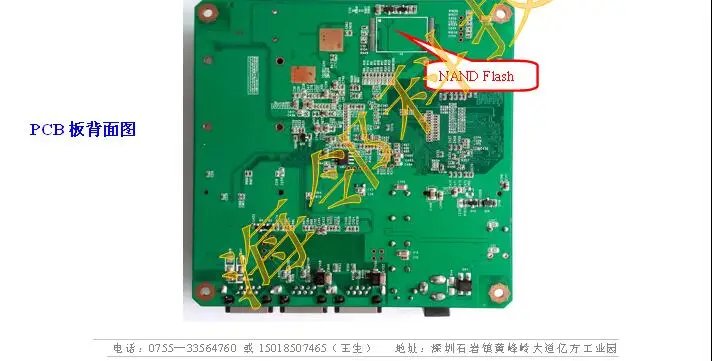

Использование NAND FLASH во время использования SPI FLASH. Данные загрузки хранятся в SPI FLASH. Максимальное пространство памяти SPI FLASH составляет 16 Мб, а стандартное флеш-пространство NAND-128 Мб, которое может быть расширено.

2,4. WIFI NIC

2,4G IEEE поддерживает функции протокола 802.11b/g/n, Выходная мощность 802.11b 21 + 1.5dBm 802,11g 21 + 1.5dBm 21 + 1.5dBm, 802.11n, 5,8G поддержка функций протокола IEEE802.11ac, технология Atheros WIFI имеет характеристики хорошего качества сигнала, мощности передачи, высокой чувствительности и сильной способности анти-помех, По сравнению с другой высокомощной схемой WIFI имеет преимущество некоторых технологий.

2,5. Сетевой порт

Поддержка 2 Мбит/с адаптивный RJ45 Ethernet интерфейс, поддержка MDI/MDIX автоматический оборот. Встроенный коммутатор поддерживает QOS, VLAN и другие функции. Сетевой порт поддерживает Подключаемый модуль POE, а модуль POE-входы 48 В и выходы 13 Вт.

2,6. Волоконно-оптический интерфейс

Поддержка интерфейса RS485, через передатчик с шиной RS485, будет все виды информации через оптическое волокно передачи в центр обработки данных.

2,7. Последовательный порт USB

Интегрированный с интерфейсом USB 2, встроенный в MAC/PHY, может быть настроен как хост или клиент. Через USB вы можете повесить зашифрованный ключ и u-диск, поддерживать ZTE, HUAWEI и другие основные поставщики модуля 3G/4G или клиентский режим, связанный с другим хостом для обмена информацией.

2,8. Световой светильник

Сигнальная лампа включает сигналы источника питания, индикацию состояния бега, индикацию сетевого порта и т. д. Сигнал рабочего состояния контролируется универсальным входным/выходным интерфейсом (GPIO).

2,9. GPIO

Предоставьте 2 способ цифрового ввода-вывода на входе и выходе.

2,10. Кнопка

Вход сигнала кнопки: обычно высокий уровень, при нажатии кнопки, низкий уровень. Вы можете использовать эту кнопку, чтобы восстановить по умолчанию настройки устройства: программного обеспечения использует голосования для того, чтобы получить ключевой информации, 0,5 секунд, и 3 последовательных низких уровней. Вся конфигурация изменена на заводские настройки, и устройство перезапускается.

2,11. Управление часами

Интегрированная часовая схема в режиме реального времени, в режиме отключения питания, может поддерживаться слабым электричеством батареи для поддержания времени. Цепь часов в режиме реального времени также включает в себя тысячи управления календарем, во времени, а также для поддержания даты, дня, количества недели и шестигранника. Благодаря управлению драйверами можно поддерживать почти все функции часов Linux.

2,12. Сторожевая собака

Встроенный процессор watchdog.

Третья глава, индекс аппаратного обеспечения материнской платы

3,1. Индекс параметров

Рабочая температура: -40 градусов C ~ 85 градусов C

Температура хранения: -50 градусов C ~ 95 градусов C

Влажность: 0 ~ 90%, без конденсации

Входное напряжение: 9 ~ 16 В постоянного тока

Номинальная мощность: < 10 Вт

2,4G WIFI Мощность передачи: > 20dBm

Охрана окружающей среды соответствует стандарту RoHs

Молниезащита общий режим: 6кВ, дифференциальный режим: 1.5кв

3,2. Поддержка программного обеспечения

Используйте UBOOT версии 1.1.3 в качестве загрузчика, операционной системы по умолчанию Linux, версии 2.6.21, вы можете настроить другие системы.
