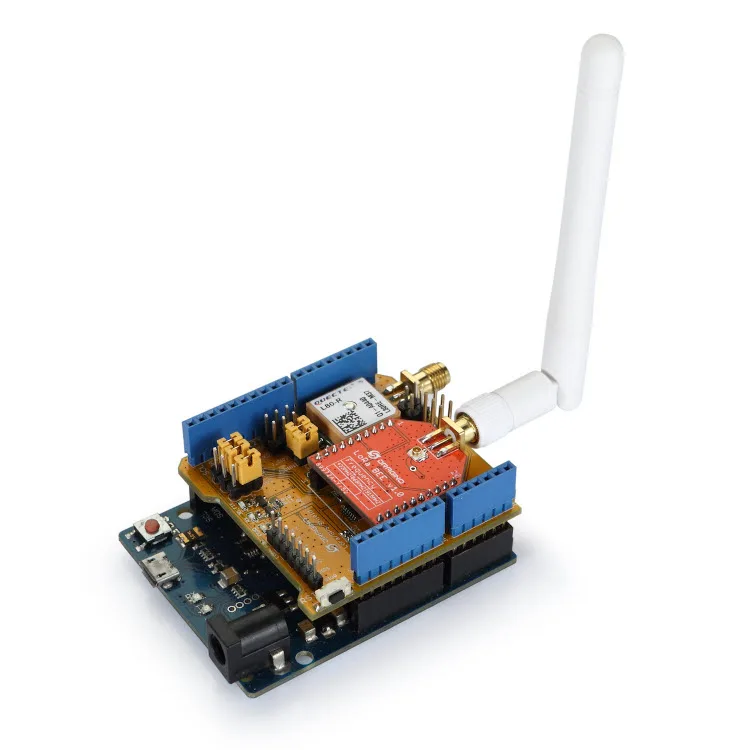

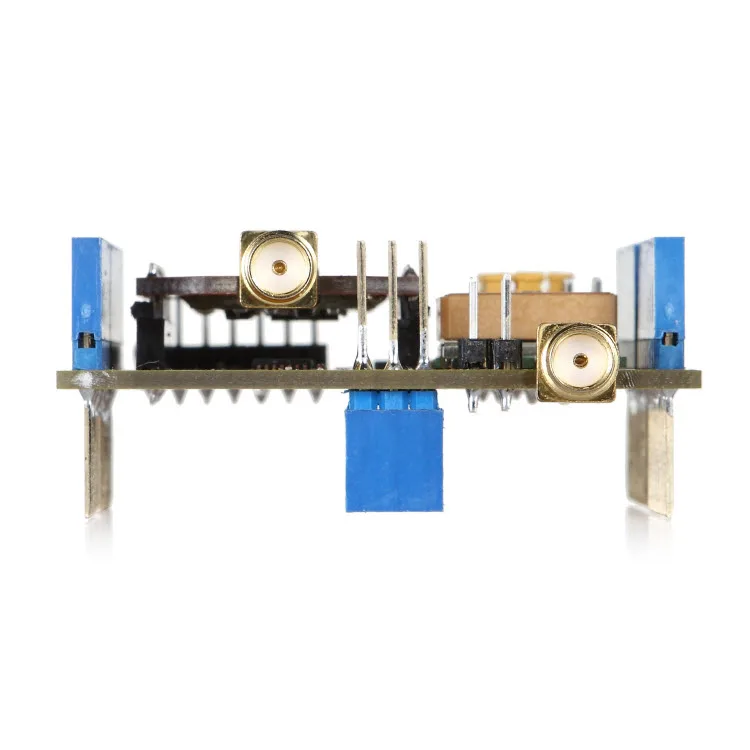

В SX127X GPS щитЭто плата расходовLoRa®/GPS для использования с Arduino. Этот продукт предназначен для тех, кто заинтересован в разработкеLoRa®/GPS решения.

В LoRa часть, SX127X GPS щит основан наSX1276/SX1278 трансивер. Трансиверы щит характеристикаLoRa®Дальний модем, который обеспечивает ультра-дальний Спектр распространения связи и высокий помех иммунитет при минимизации потребления тока.LoRa®Также предоставляет значительные преимущества как в блокировании, так и в селективности по сравнению с обычными методами модуляции, решая традиционный дизайн компромисса между диапазоном, помехами иммунитета и энергопотреблением.

В GPS часть, Добавить на L80 GPS (база наMTK MT3339) Предназначен для приложений, использующих GPS, подключенных через последовательные порты к arduino, таких как приложения синхронизации или Общие приложения, которые требуют информации GPS. Этот gps-модуль может автоматически рассчитать и предсказать орбиты с помощью эфемерных данных (до 3 дней), хранящихся во внутренней флэш-памяти, Таким образом, щит может быстро фиксировать положение даже на уровне внутреннего сигнала с низким энергопотреблением. Благодаря технологии AlwaysLocate™ gps-щит SX127X может адаптивно регулировать время ВКЛ/ВЫКЛ для достижения баланса между точностью позиционирования и энергопотреблением в соответствии с условиями окружающей среды и движения.GPS также поддерживает автоматическое переключение антенныФункция. Он может достичь переключения между внутренней коммутационной антенной и внешней активной антенной. Кроме того, он сохраняет позиционирование во время процесса переключения.

Особенности:

• Диапазон частот: 868 МГц/433 МГц/915 МГц (Предварительная настройка на заводе)
• Низкая потребеление энергии
• Совместим с Arduino Leonardo, Uno, Mega, Due и т. Д.
• Совместимость с выходом 5v/3,3 v Arduino.
• LoRa™ модем
• Модуляция FSK, GFSK, MSK, GMSK, LoRa™ и OOK
• Преамбула обнаружения
• Скорость передачи данных настраивается
• Встроенный датчик температуры и индикатор низкого заряда батареи
• Отличный Блокировка иммунитет
• Автоматический RF Sense и CAD с ультра-быстрым AFC
• Поддержка DGPS, SBAS(WAAS/EGNOS/MSAS/GAGAN)
• GPS автоматическое переключение между внутренней патч-антенной и внешней активной антенной
• PPS VS. NMEA может использоваться во время обслуживания
• Поддержка SDK команды
• Встроенный LNA для лучшей чувствительности
• EASY™, передовая технология AGPS без внешней памяти
• AlwaysLocate™, интеллектуальный контроллер периодического режима
• GPS FLP режим, около 50% Потребляемая мощность нормального режима
• GPS Поддержка защиты от короткого замыкания и обнаружения антенны

Спецификации для Lora:

• 168 дБ максимальный бюджет связи.
• + 20 дБм-100 мВт постоянный RF выход против
• + 14 дБм высокая эффективность PA.
• Программируемая скорость передачи бит до 300 кбит/с.
• Высокая чувствительность: до-148 дБм.
• Пуленепробиваемые передний конец: IIP3 =-12,5 дБм.
• Отличный Блокировка иммунитет.
• Низкая RX ток 10,3 mA, 200 на регистра удерживания.
• Полностью интегрированный синтезатор с разрешением 61 Гц.
• Модуляция FSK, GFSK, MSK, GMSK, LoRaTM и OOK.
• Встроенный синхронизатор бит для восстановления часов.
• Преамбула обнаружения.
• 127 дБ динамический диапазон RSSI.
• Автоматический RF Sense и CAD с ультра-быстрым AFC.
• Пакетный двигатель до 256 байт с CRC.
• Встроенный датчик температуры и индикатор низкого заряда батареи.

Спецификации для GPS:

• База на MTK MT3339.
• Совместим с GPS, SBAS.
• Программируемая скорость передачи бит до 300 кбит/с.
• Последовательные интерфейсы UART: регулируемые 4800 ~ 115200 bps, по умолчанию: 9600bps.
• Частота обновления: 1 Гц (по умолчанию), до 10 Гц.
• Протоколы: NMEA 0183,PMTK.
• Горизонтальная точность определения местоположения: автономная <2,5 м Кэп.
• TTFF @-130dBm с EASY™: Холодный старт <15s, Теплый старт <5s, Горячий старт <1s;TTFF @-130dBm.
• Без EASY™: Холодный старт <35s, Теплый старт <30s, Горячий старт <1s.
• Точность синхронизации: 1PPS out 10NS,Время повторного приобретения <1 с.
• Скорость Точность без помощи <0,1 м/с, ускорение точность без помощи 0,1 м/с².
• Чувствительность сбора-148dBm,Отслеживания-165dBm,Повторного приобретения-160dBm.
• Динамические характеристики Высота Max.18000m,Максимальная скорость Макс. 515m/s,Максимальное ускорение 4G.
• L1 ленточный приемник (1575,42 МГц) канал 22 (Отслеживание) /66 (приобретение).

Посылка включает в себя:

• (1 шт.);Материнская плата SX127X GPS Shield-1 шт.
• (1 шт.);SX127XПчелы
• 1 x приклеиваемая антенна (868 МГц, 433 МГц или 915 МГц зависит от заказа)
• Упаковка с защитой окружающей среды бумажная коробка

Ордер на отгрузку: Цены не включают местные налоги и импортные пошлины.
