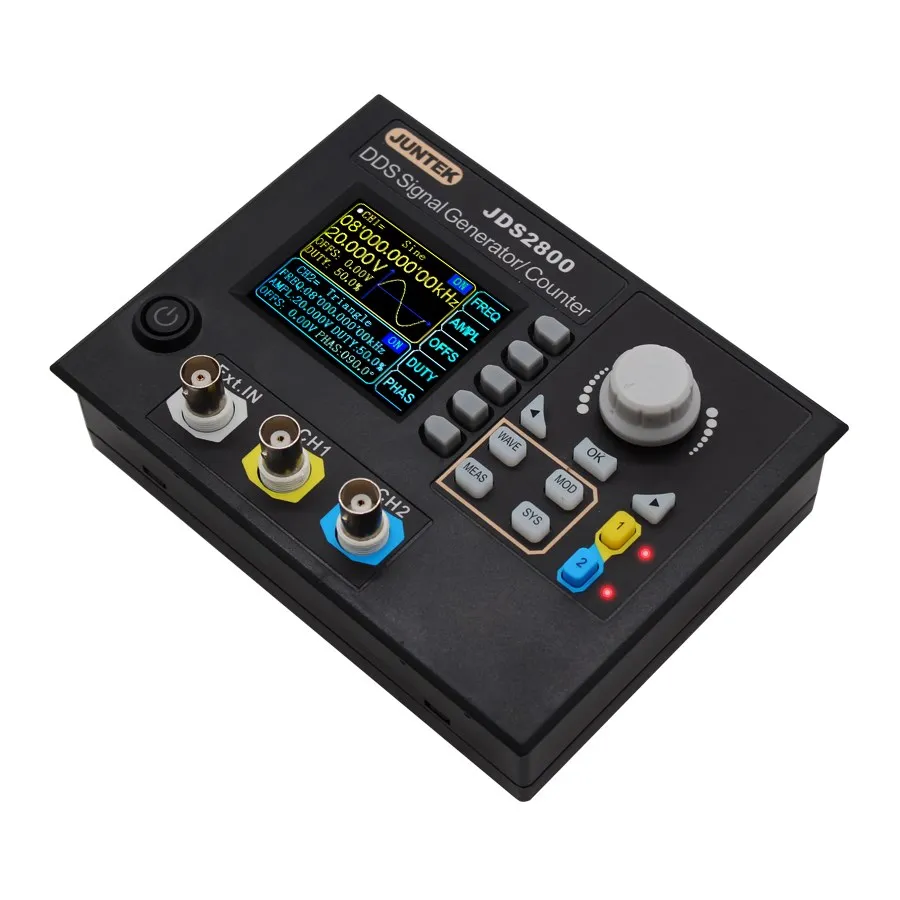

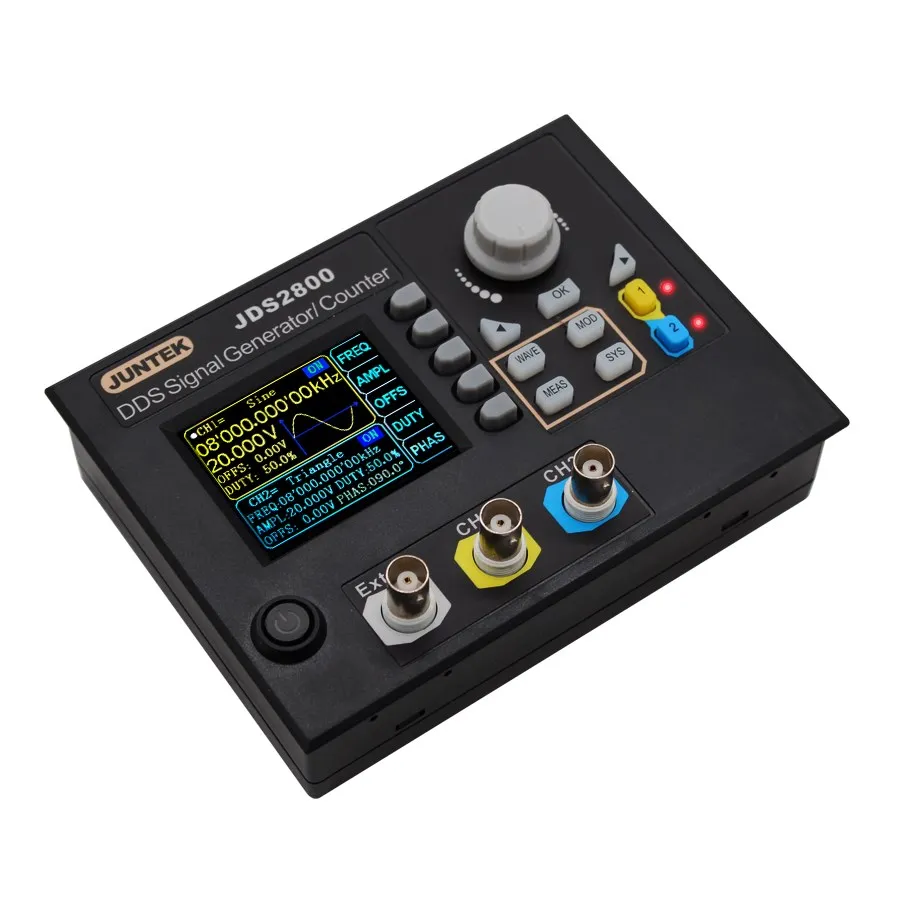

Генератор сигналов JUNTEK с функцией DDS двухканальный генератор частотой 15 МГц

Генератор сигналов JUNTEK с функцией DDS двухканальный генератор частотой 15 МГц

JDS2800-15M 15 МГц генератор сигналов двухканальный DDS функция генератор сигналов Частотный метр произвольный 40% скидка Руководство и загрузка программного обеспечения ПКСсылки:

Http://www.mediafire.com/folder/c1uuync3c0exh/JDS2800_Signal_generator

15 м

Двухканальный генератор сигналов серии JDS2800 сочетает в себе несколько функций в одном, таких как генератор функциональных сигналов, генератор произвольной формы, импульсный генератор, развертка, счетчик и частотный счетчик и т. д. Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.

Особенности:

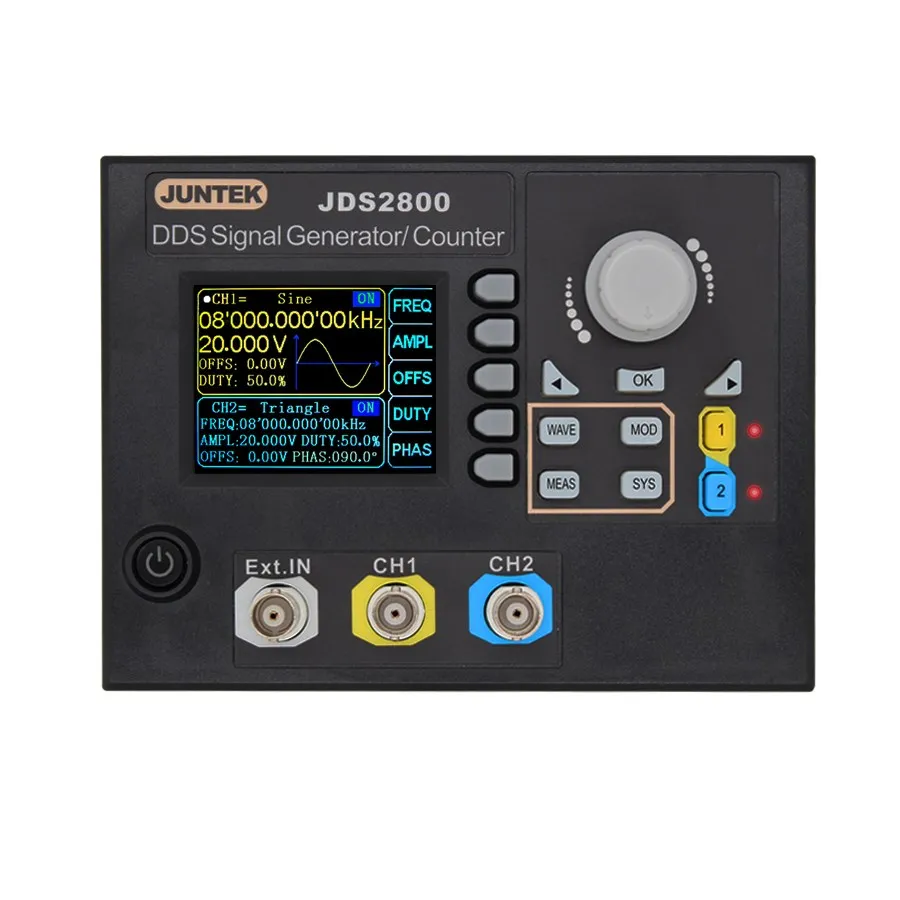

• Принять 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображать параметры CH1 и CH2;



• Способность воспроизводить узоры пользовательской формы волны;



• Используйте мягкие силиконовые клавиши вместо традиционных патч-ключей, высокая чувствительность и удобство в эксплуатации;



• Макс. Выходная частота (Синусоидальная волна) до15 МГц/40 МГц/60 МГц (опционально), частота дискретизации 266MSa/s и вертикальное разрешение 14 бит;
• Полностью независимый выход с двумя каналами, синхронизация работы и регулируемая разница в фазе;



• Отличное улучшение производительности квадратных волн, диапазон квадратных частот до 25 МГц без искажений;



• 60 групп функций хранения произвольных волн, глубина памяти каждой группы составляет 2048*14 бит;



• Высокочастотная точность и разрешение: точность частоты до 10 ^(-6) величины, общий диапазон разрешения частоты составляет 0,01 Гц;



• Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный диапазон 0Vpp ~ 20Vpp;



• Рабочий цикл каждого канала может регулироваться независимо, разрешение регулировки 0.1%;



• Функция развертки: Линейная развертка и логарифмическая развертка функции; 0,1 s-999,9 s Время развертки; Направленность вперед, назад и круглого хода;



• С импульсными поездами функция разрыва выходного сигнала: позволяет выходу 1 ~ 1048575 произвольных импульсных поездов;



• Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц;



• -9,99 V ~ 9,99 V DC офсетная печать, офсетная печать Разрешение: 0,01 V;



• С функцией вывода цифрового сигнала, диапазон вывода CMOS 0 ~ 10 В;



• Функция хранения: может хранить 100 групп параметров, установленных пользователем и извлекать в любое время;



• Функция счетчика: с режимами соединения постоянного и переменного тока;



• Функция редактирования произвольных волн: пользователь может редактировать произвольные волны на ПК, а затем загружать на выход из инструмента;



• Функция связи: ПК может использоваться для управления прибором;



• С защитой от короткого замыкания на выходе: все выходы сигнала могут работать 60 с под нагрузкой короткого замыкания;

Частота Технические характеристики:

• Синусоидальный Диапазон частот: 0 ~ 15 МГц
•
• Диапазон квадратных частот: 0 ~ 15 МГц
•
• Треугольный Частотный диапазон: 0 ~ 15 МГц
•
• Диапазон частоты импульса: 0 ~ 6 МГц
• TTL Цифровой частотный диапазон: 0 ~ 6 МГц
• Частотный диапазон произвольной волны: 0 ~ 6 МГц
• Время квадратного подъема: ≤ 25 нс
• Диапазон регулировки ширины импульса: 100nS - 4000S
• Точность частоты: ± 20 ppm
• Стабильность частоты: ± 1 ppm/3h

Сигналов Технические характеристики:

• Форма волны: синус, квадрат, треугольник, пульс (коррекция рабочего цикла, ширина импульса и время цикла регулируются), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-ladder, neg-Ladder, noise, exponential rise, exponential fall, tone, cink pulse, lorentz pulse и 60 видов пользовательских форм сигналов.
• Разрешение волны: 14 бит
• Частота дискретизации сигнала: 266 MSa/s
• Длина волны: 2048 точек
• Синусоидальное подавление: ≥ 45dBc(<1 МГц); ≥ 40dBc(1 МГц ~ 20 МГц)
• Синус-полное гармоническое искажение: <0.8%(20 Гц ~ 20 кГц, 0dBm)
• Квадратные и импульсные (квадратные): ≤ 5%
• Диапазон квадратных и импульсных циклов (пульс): 0,1-99.9%
• Пандус волна-линейность: ≥ 98% (0,01 Гц ~ 10 кГц)

Выход Технические характеристики:

• Амплитуда диапазон: частота <10 МГц, 0-20VPP; Частоты> 10 МГц, 0 - 10Vpp.
• Амплитудное Разрешение: 1 мВ
• Амплитудная стабильность: ± 0.5%/5 ч
• Амплитудная Плоскостность: ± 5%(<10 МГц); ± 10%(>10 МГц)

Сигналов Технические характеристики:

• Выходное сопротивление: 50Ω ± 10% (Типичный)
• Защита: короткое замыкание 60S не будет повреждено

DC офсетной печати:

• Офсетная печать диапазон регулировки: амплитуда выходного сигнала> 2V-9,99 V ~ 9,99 V; 0,2 V <Выход amplitude≤ 2V-2,5 V ~ 2,5 V;0 <Выход amplitude≤ 0,2 V,-0,25 V ~ 0,25 V
• Офсетная печать Разрешение: 0,01 V

Фазы Технические характеристики:

• Диапазон регулировки фаз: 0 ~ 359.9o
• Фазы Разрешение: 0.1o

TTL/COMS выход:

• Низкий уровень по уровню поверхности: <0,3 V
• Высокий уровень: 1 - 10 в
• Повышение уровня/время падения: ≤ 20 нс

Внешние функции измерения:

• Функция счетчика частоты-Диапазон измерения частоты: 1 Гц ~ 100 МГц
• Функция счетчика частоты-Точность измерения: время ворот непрерывно регулируется между 0,01 S ~ 10s
• Счетчик функций-счетная область: 0-4294967295
• Режим работы счетчика: 2 режима соединения, постоянный ток и переменный ток
• Функция счетчика-режим подсчета: ручная работа
• Диапазон напряжения входного сигнала: 2 - 20 Vpp
• Измерение ширины импульса: 0.01us (разрешение), 20s (максимальное время измерения)
• Измерение периода: 0.01us (разрешение), 20s (максимальное время измерения)

Развертки функции:

• Канал развертки: CH1 или CH2
• Тип развертки: Линейная развертка, бревенчатая развертка
• Время подметания: 0,1 s ~ 999,9 s
• Диапазон установки: произвольно установить между точкой запуска и точкой остановки
• Направление развертки: вперед, назад и круглый ход

Общие технические параметры:

• Тип дисплея: 2,4 дюймов TFT цветной ЖК-монитор
• Хранение и загрузка-Количество: 100 групп
• Хранение и загрузка-Расположение: от 00 до 99 (извлечение данных о месте 00 по умолчанию)
• Произвольная волна-Количество: от 1 до 60, всего 60 групп (по умолчанию 15 групп)

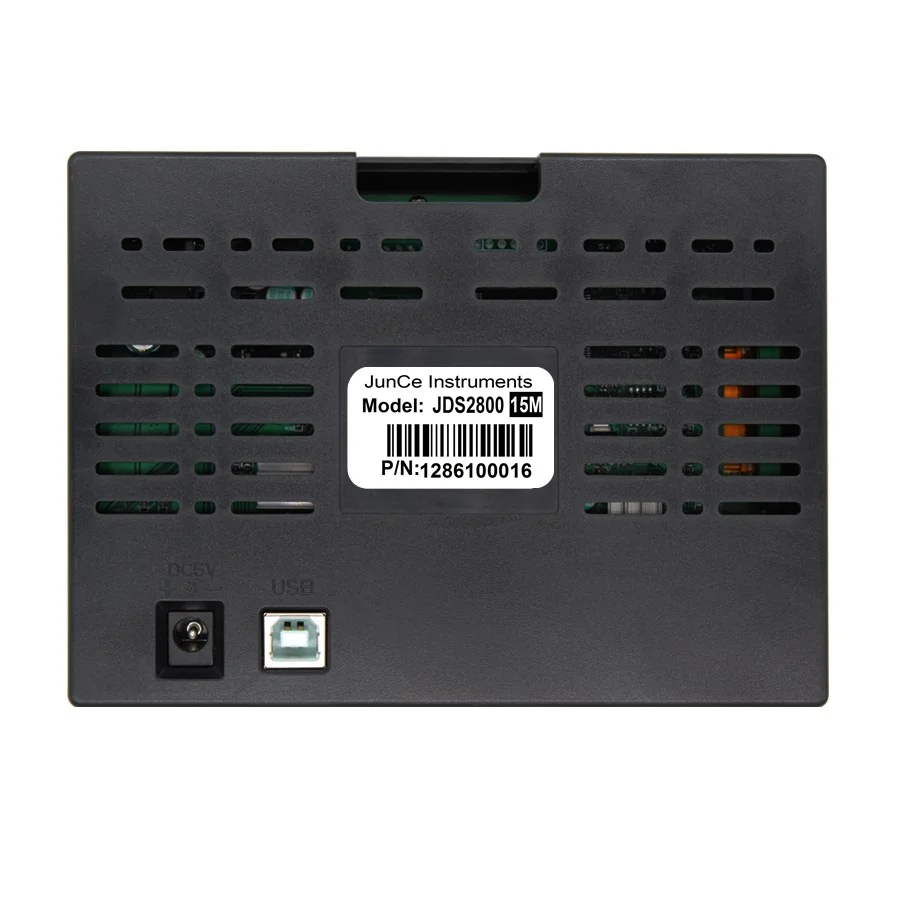

• Режим интерфейса: USB к последовательному интерфейсу
• Интерфейс расширения: есть последовательный интерфейс режима уровня TTL, который будет удобен для вторичного развития.
• Скорость связи-стандарт: 115200 bps
• Протокол связи-принять команду: Линейный режим, открытый протокол
• Источник питания: постоянный ток 5 В ± 0,5 V
• Процесс производства: технология поверхностного монтажа, крупномасштабная интегральная схема, высокая надежность, длительный срок службы
• Пользователь может установить или выключить
• Рабочие характеристики: Полная кнопка работы, ручка непрерывной регулировки
• Вес: 275 г
• Размер: 147,7*107,7*34,9 мм
• Вес упаковки: 600 г
• Размер упаковки: 170*120*100 мм

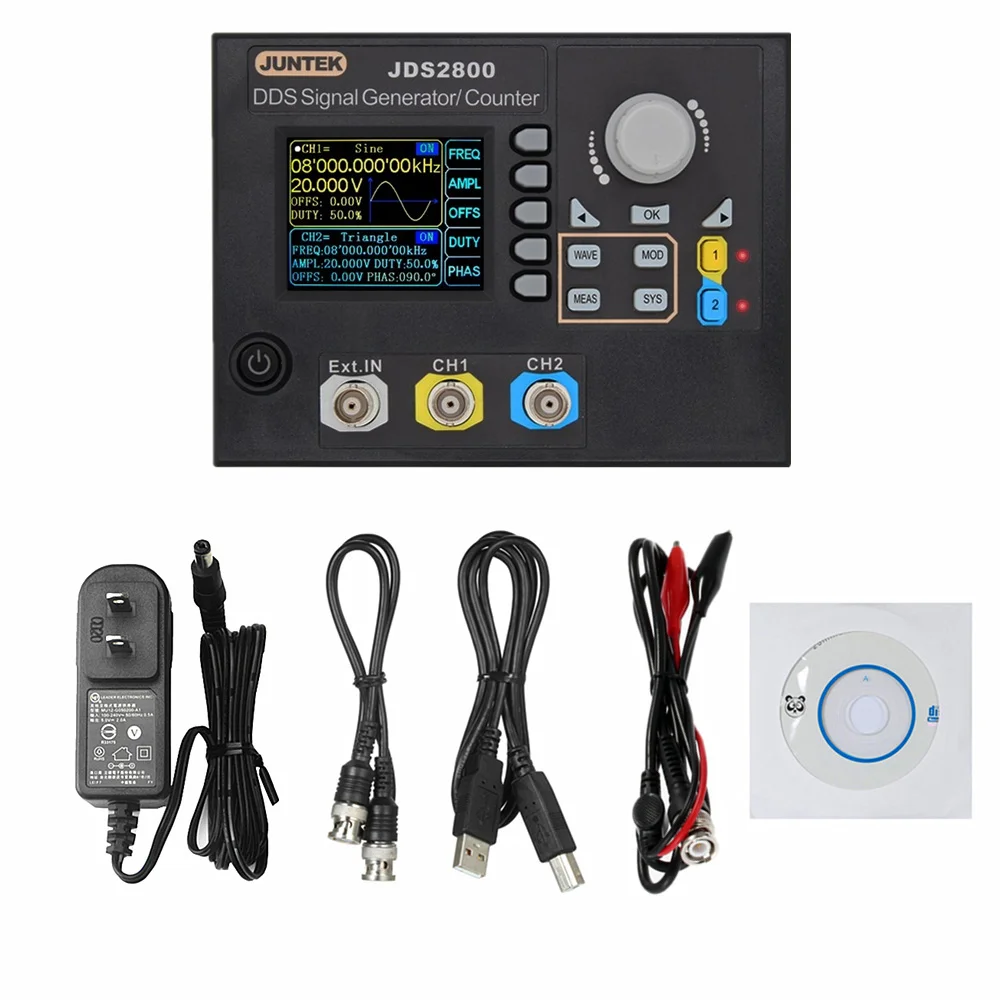

• 1 * DDS генератор сигналов
• 1 * CD-плеер
• 1 * Адаптер питания (в: 100 ~ 240V ~ 50/60Hz, Выход: 5,0 V-2.0A)
• 1 * USB кабель для передачи данных
• 1 * BNC-BNC кабель
• 1 * кабель BNC-Clip
•
