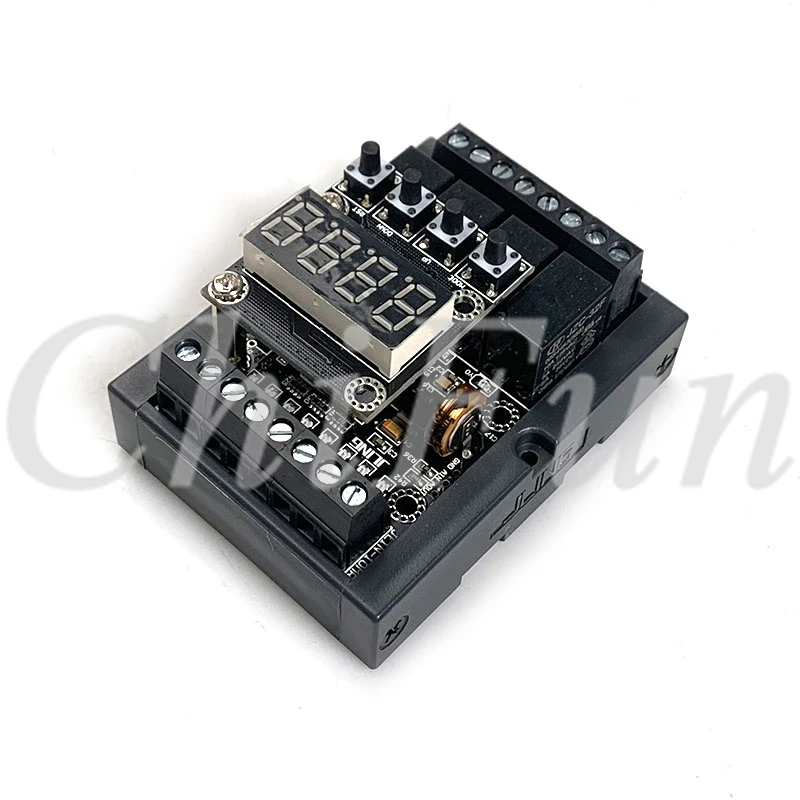

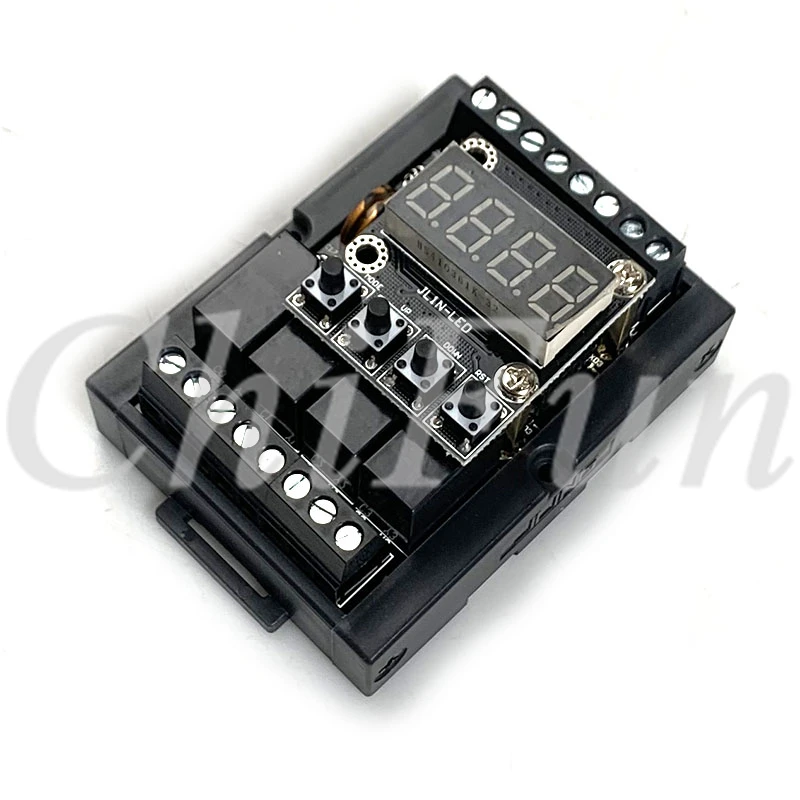

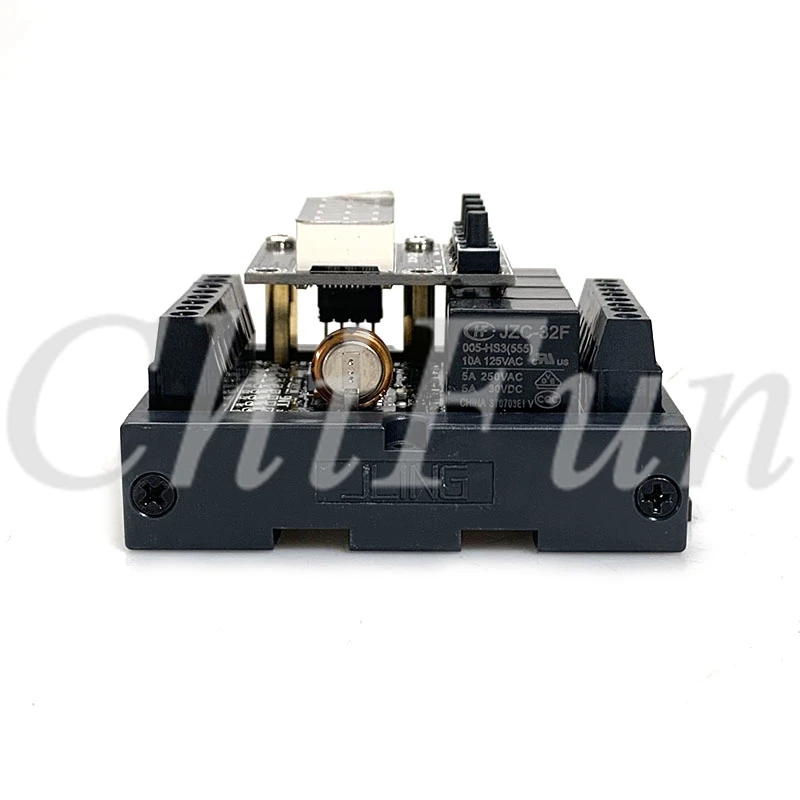

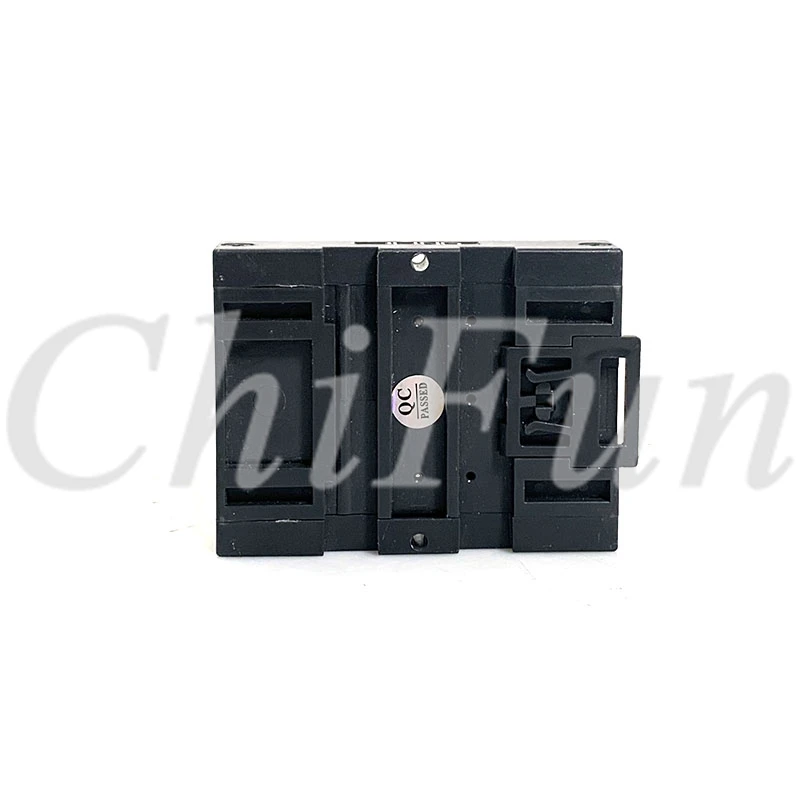

PLC FX1N 10MRY реле цифровая трубка Интегрированная машина 1AD(0 10V) 1DA(0 3 V)

Советы:

Некоторые клиенты отвечают, что загрузка программ медленная. По умолчанию длина программы загрузки составляет 8000 шагов. На самом деле, большинство программ, написанных клиентами, не будет превышать 2000 шагов. Таким образом, вы можете установить его в программном обеспечении GX или WORK2. В 4 раза быстрее скорость загрузки Метод настройки выглядит следующим образом: после нажатия знака + перед параметром в списке данных программы появится параметр PLC, И затем дважды щелкнув параметр PLC, появится интерфейс настройки параметров. В интерфейсе настройки параметров Установите объем памяти от 8000 до 2000. После установки драйвера появится Серийный порт. При загрузке выберите скорость передачи данных 9600.

Особенности:

1. Режим значений для Регистра данных D0 и D2 (нижняя строка показывает D0, верхняя строка показывает D2) всегда будет отображаться, как только питание включено. Пользователь может использовать MOV D? D0 инструкции по изменению значения D0 в ПЛК лестницы для отображения различных данных значение регистра. 2. При нажатии на кнопку MODE в течение 1 секунды, запятой с левой стороны будет светильник, и вы войдете в режим регулировки данных регистрационный номер. В это время Используйте две кнопки справа, чтобы увеличить или уменьшить значение, чтобы отрегулировать номер регистра данных для корректировки. Если вы хотите установить D128 на 100, настройте его на 128 на этом шаге. 3. Нажмите кнопку MODE снова в течение 1 секунды, Десятичная точка справа включит светильник, затем введите режим регулировки значения регистра данных, выбранного на предыдущем шаге, А также увеличить или уменьшить значение через две кнопки справа, чтобы отрегулировать значение регистра данных, если вы хотите установить D128 до 100, настройте его на 100 в этом шаге 4. При нажатии кнопки MODE в течение 1 секунды, Он войдет в режим значений для отображения регистраторов данных D0 и D2 (в нижней строке отображается D0, в верхней строке отображается D2). Примечание: чтобы сделать значение регистра данных выключенным и сохранить, диапазон регистра данных должен быть добавлен следующие функции в D128-D5029: В режиме отображения значения регистра данных D0 и D2 вы можете использовать три режима после нажатия на панели дисплея, Вниз, RST для управления 3 промежуточных реле M, соответствие следующим образом: нажмите клавишу вверх, затем M171 включен, отпустите клавишу вверх, И M171 выключен, когда кнопка вниз нажата ed, M172 включен. Когда кнопка «вниз» выпущена, M172 выключен. Когда кнопка RST нажата, M173 включен. Когда RST ключ выпущен, M173 выключен. Это эквивалентно Добавлению 3 кнопок. Вы можете использовать 3 кнопки на панели дисплея в качестве кнопок. Например, кнопка вверх используется для запуска двигателя. Вниз используется для остановки двигателя. RST используется для сброса количества. Примечание: нижний ряд цифровых трубок используется для отображения значения D0. Значение D1 используется для определения положения десятичной точки. Когда D1 = 0, Десятичная точка не отображается, когда D1 = 1, отображает 1 десятичную точку, когда D1 = 2, отображение 2 точек отображения верхний ряд цифровых трубок используется для отображения значения D2. Значение D3 используется для определения положения десятичной точки. Когда D3 = 0, Десятичная точка не отображается, когда D3 = 1, отображение 1 десятичного знака, когда D3 = 2, отображение 2 десятичных знака и т. д. советы: диапазон сохранения отключения питания в регистраторе данных ПЛК-это регистр данных после D128. Если вы хотите выключить регистратор данных до D128, добавьте два предложения в начале схемы лестницы, например: хотите зарегистрировать данные D1 для отключения питания, добавьте следующие два предложения D1 в начале схемы лестницы для удержания выключения.

Примечание:

Эта ПЛК-плата имеет один встроенный AD (0-10 в) и один DA (0-3,3 В). Добавление платы расширения и изменение значения D5080 могут стать 2AD (0-10 В) или 2DA (0-10 в).
