Генератор сигналов ШИМ импульсная Частота Рабочий цикл регулируемый модуль ЖК

Генератор сигналов ШИМ импульсная Частота Рабочий цикл регулируемый модуль ЖК

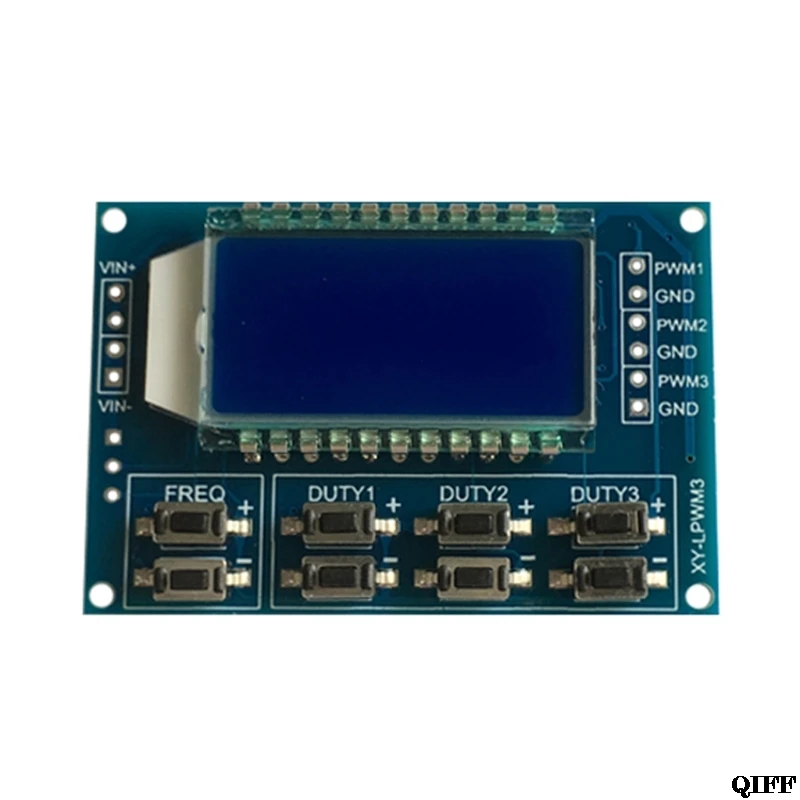

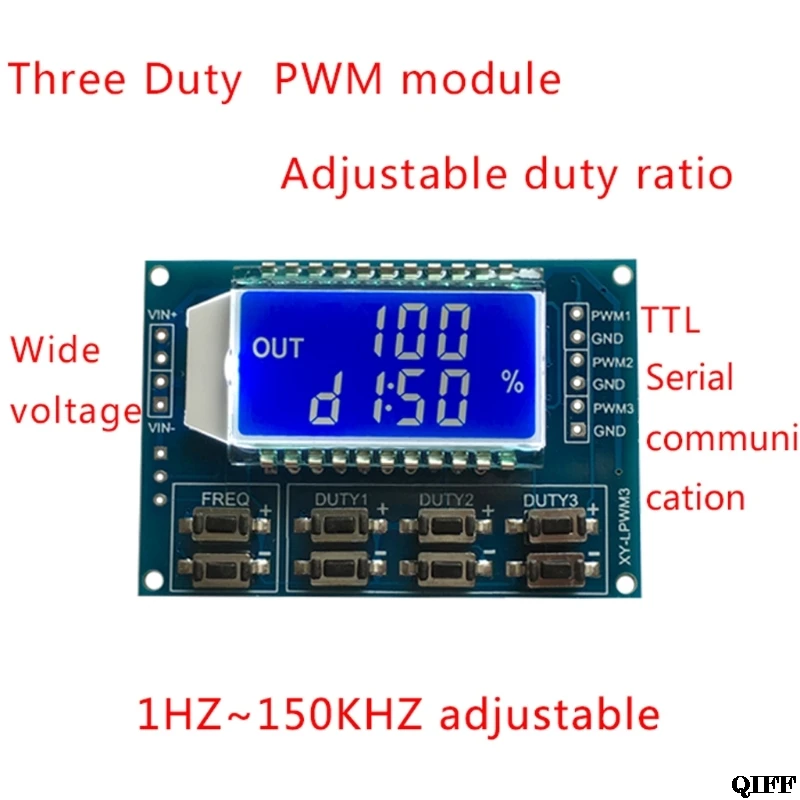

Особенности:
Поддержка последовательной работы
Широкий диапазон частот, высокая точность

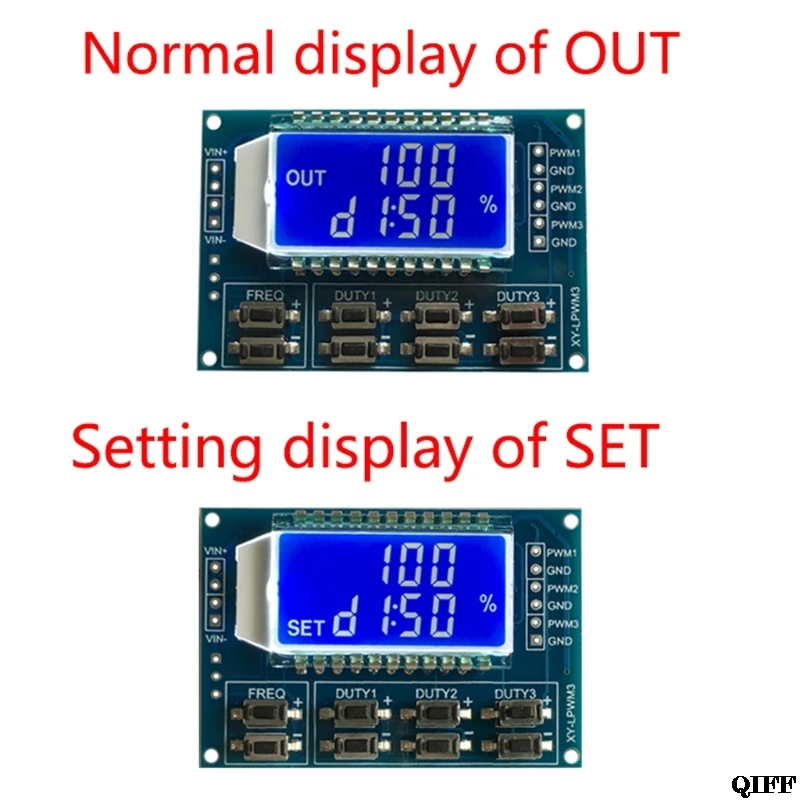

ЖК-дисплей может отображать частоту и рабочий режим datio, легко переносить
Выход трехканального ШИМ в то же время, Регулируемая частота, 3-канальный Частотный выход последовательный, коэффициент мощности может быть независимо отрегулирован, подходит для большинства случаев

Характеристики:
1. Рабочее напряжение 3,3 ~ 30 В;
2. Частотный диапазон 1гц ~ 150 кГц;
3. Точность частоты: в каждом диапазоне точности составляет около 2%
4. Грузоподъемность сигнала: выходной ток может быть около 5 ~ 30 мА
5. Амплитуда выхода: амплитуда ШИМ и напряжение питания равное
6. Температура окружающей среды:-20 ~ + 70 °
. Описание модуля

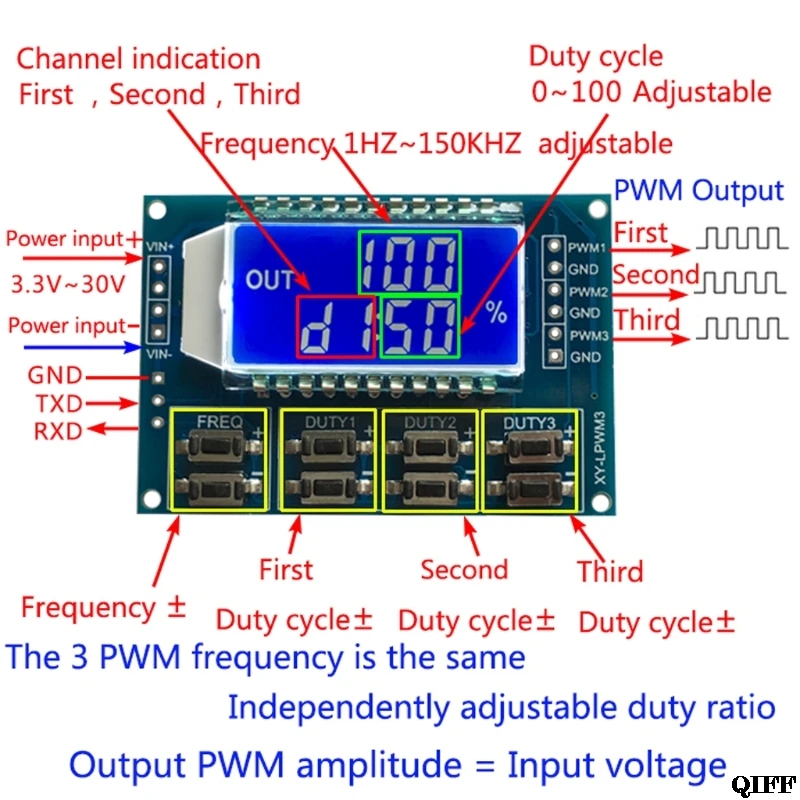

Трехканальная PWM выводится, широкий диапазон частот и коэффициент мощности можно регулировать независимо
Частота делится на четыре области, автоматическое переключение:
1. XXX (без запятой): 1 Гц шаговый блок, диапазон: 1 Гц ~ 999 Гц;
2. X. XX (десятичное значение в сотни местах): шаговый блок 0,01 кГц, диапазон: 1,00 кГц ~ 9,99 кГц;
3. X. XX (десятичное значение в десятках): 0,1 кГц шаговый блок, диапазон: 10,0 кГц ~ 99,9 кГц;
4. X.X.X (десятичное значение находится в месте): 1 кГц шаговый блок, диапазон: 1 кГц ~ 150 кГц;
Е. Г., дисплей частоты: 100 представляют Пульс 100 Гц;
1,01 представляют Пульс 1,01 кГц;
54,1 представляют Пульс 54,1 кГц
1.2.4 представляют Пульс 124 Гц
Диапазон значений dutyfactor: 0 ~ 100%, 100% представлен A0 %.
Все параметры могут быть автоматически сохранены в случае отключения питания.
. Настройки параметров
Модуль имеет 8 независимых клавиш, используемых для настройки частоты и коэффициента работы, поддерживает короткое нажатие (увеличение или уменьшение единицы) и длительное нажатие (быстрое увеличение или уменьшение), очень простое, установите параметры автоматически для сохранения, потери мощности.
3-сторонняя Кнопка коэффициента мощности может быть нажата одновременно, регулировка в реальном времени, жидкокристаллический дисплей является последним нажатием кнопки, в режиме реального времени очень сильный, может использоваться как простое сканирование коэффициента дорожного движения.
Scope. Область применения:
1. Используется в качестве генератора сигналов квадратной волны для генерации сигнала квадратной волны для разработки и использования экспериментов
2. Используется для генерации квадратного волнового сигнала для управления драйвером двигателя;
3. Генерирует регулируемые импульсы для MCU использования;
4. Генерирует Регулируемый пульс, цепь управления (PWM затемнения скорости и других приложений).
. Серия UART
Скорость передачи данных: 9600 бит/с длина данных: 8
Стоп-биты: 1
Контрольная цифра: нет
Управление потоком: нет
1. Установите частоту ШИМ
«F101»: установленная частота 101 Гц (001 ~ 999)
«F1.05»: установить частоту 1,05 кГц (1,00 ~ 9,99)
«F10.5»: установленная частота 10,5 кГц (10,0 ~ 99,9)
«F1.0.5»: установленная частота 105 кГц (1.0.0 ~ 1.5.0)
2. Установите коэффициент мощности PWM
"DX: YYY": установить PWM отношение пошлины x: (1 ~ 3) PWM серийный номер, YYY: (000 ~ 100) Коэффициент пошлины;
Например, d1: 050, установить 1th PWM коэффициент пошлины до 50%
3. Прочитайте параметры настройки
Отправьте строку «чтение», чтобы прочитать параметры настройки.
Формат сообщения: F156, D1: 052, D2: 059, D3: 058,
Набор удачного возврата: вниз
Не удалось вернуть комплект: осень

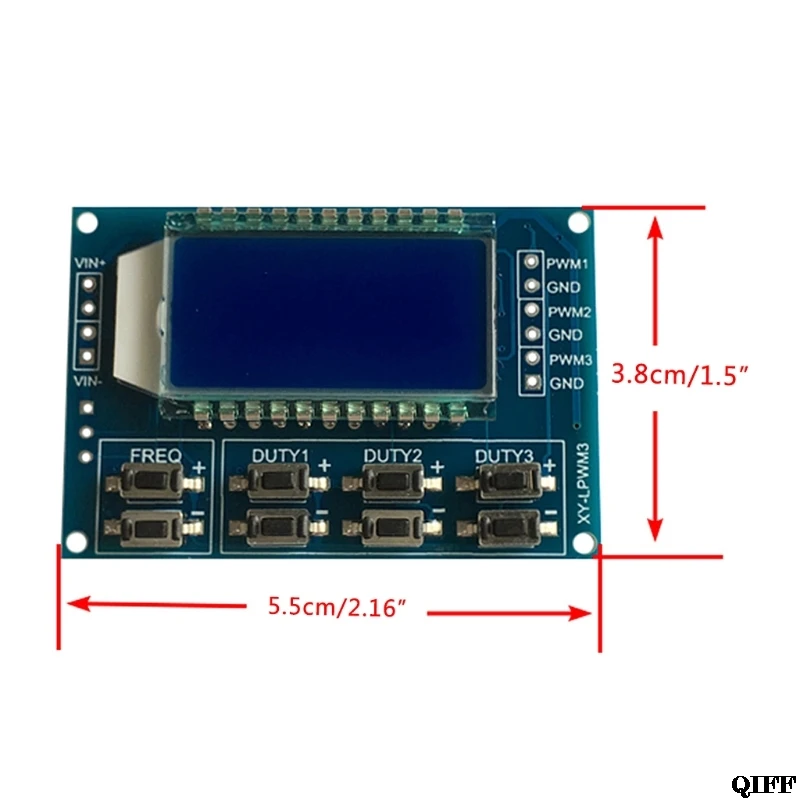

Размер: 5,5х3, 8 см/2,17х1, 50 дюймов
Примечание:
Возможны отклонения в 1-3 мм вследствие измерений вручную. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку
Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

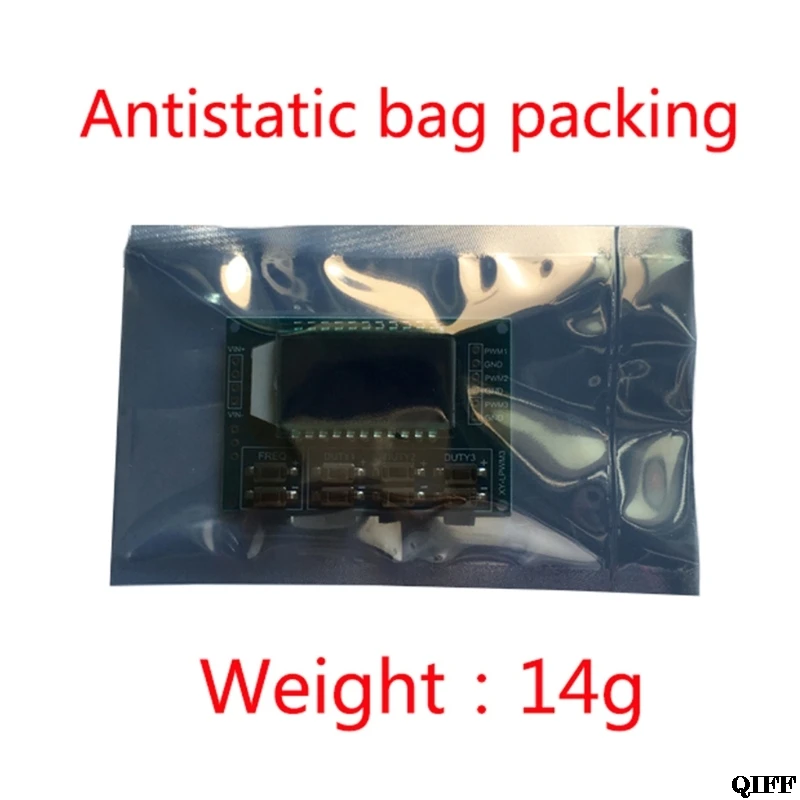

В комплект входит:
1x модуль
