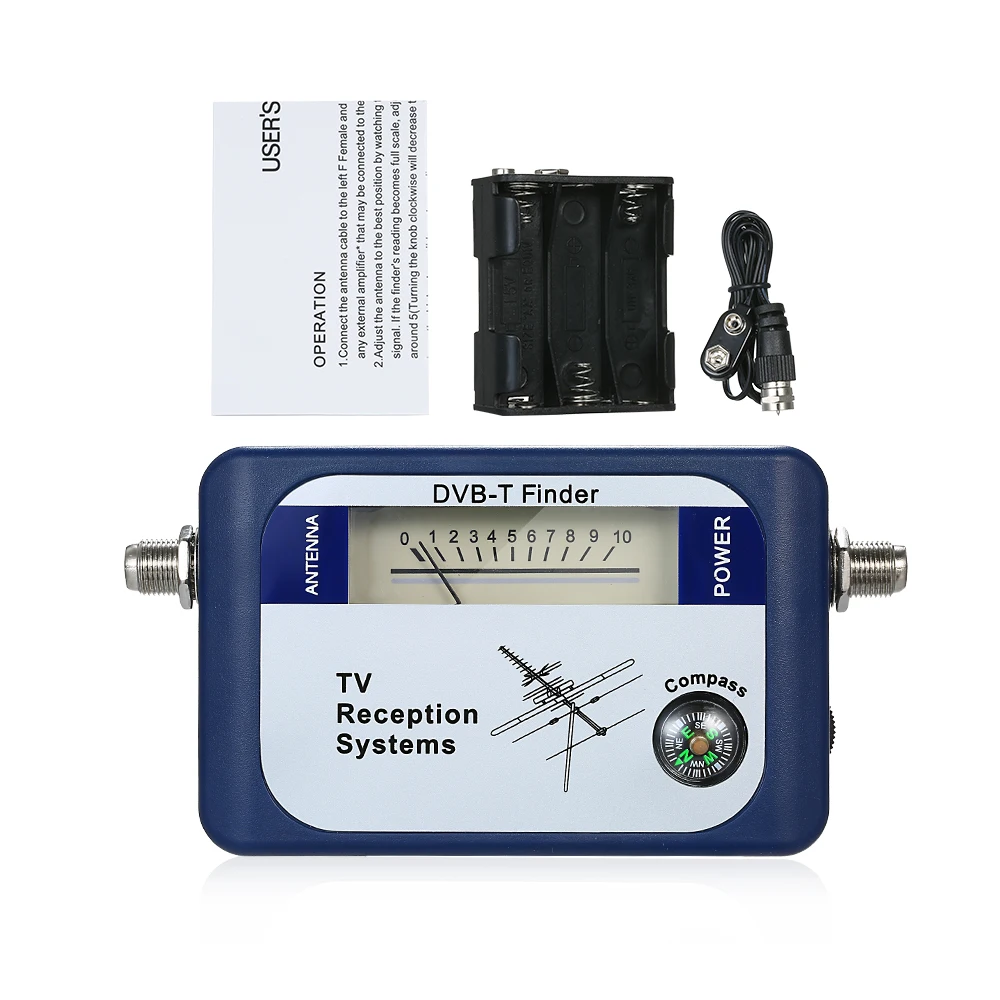

DVB T 95DTL цифровой спутниковый искатель ТВ мини Антенна спутник с ЖК дисплеем для
651,46 руб.
Новое поступление
JUNTEK MHS5200A20MHz DDS генератор сигналов с цифровым управлением двухканальный счетчик
3 883,10 руб.

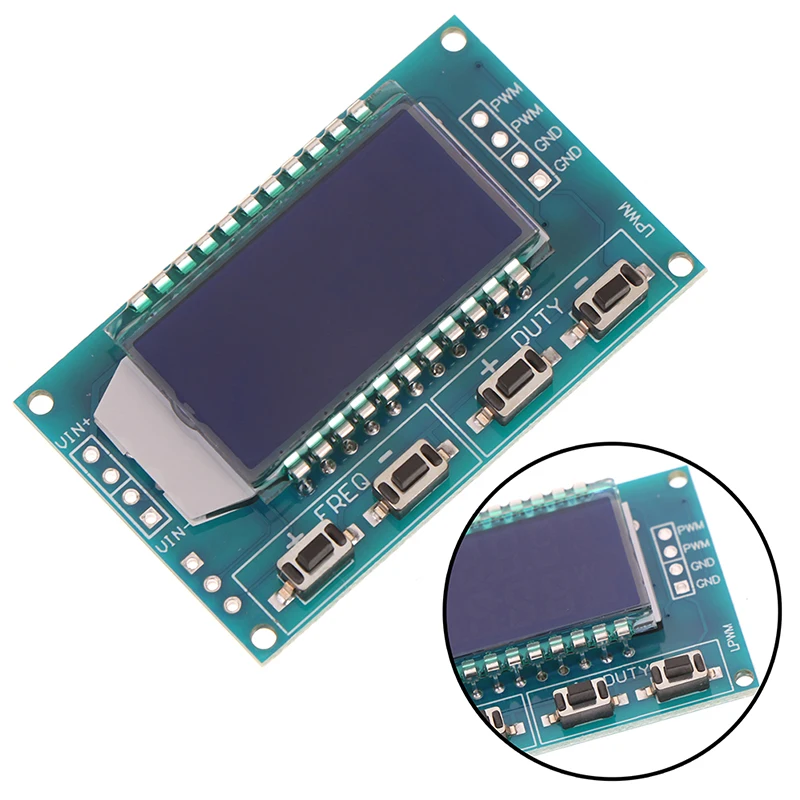

Генератор сигналов ШИМ импульсный частотный рабочий цикл Регулируемый ЖК модуль
203,58 руб.
UDB1000 серии 1002 S источник сигнала DDS генератор сигналов с 60 МГц Частотомер
3 810,72 руб.

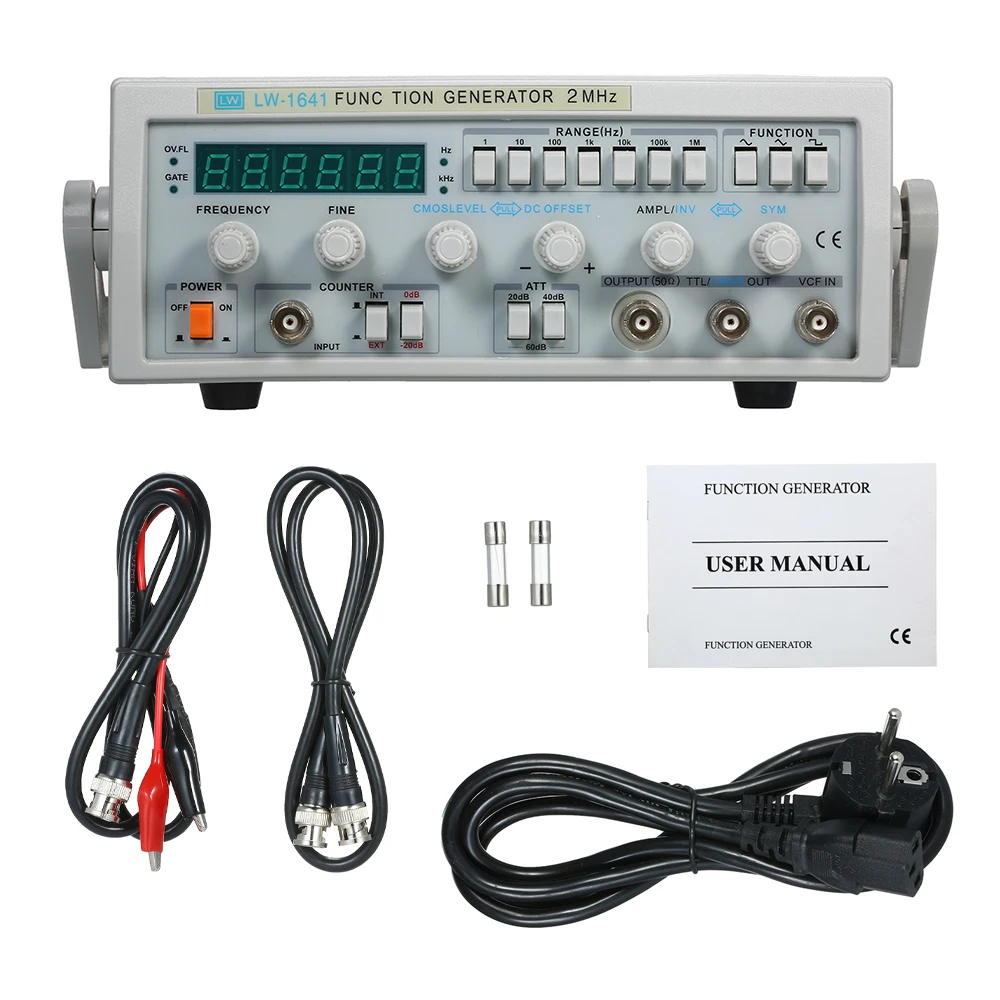

Многофункциональный цифровой магнитный генератор сигналов 0 1 Гц 2 МГц Частота 220
8 067,05 руб.

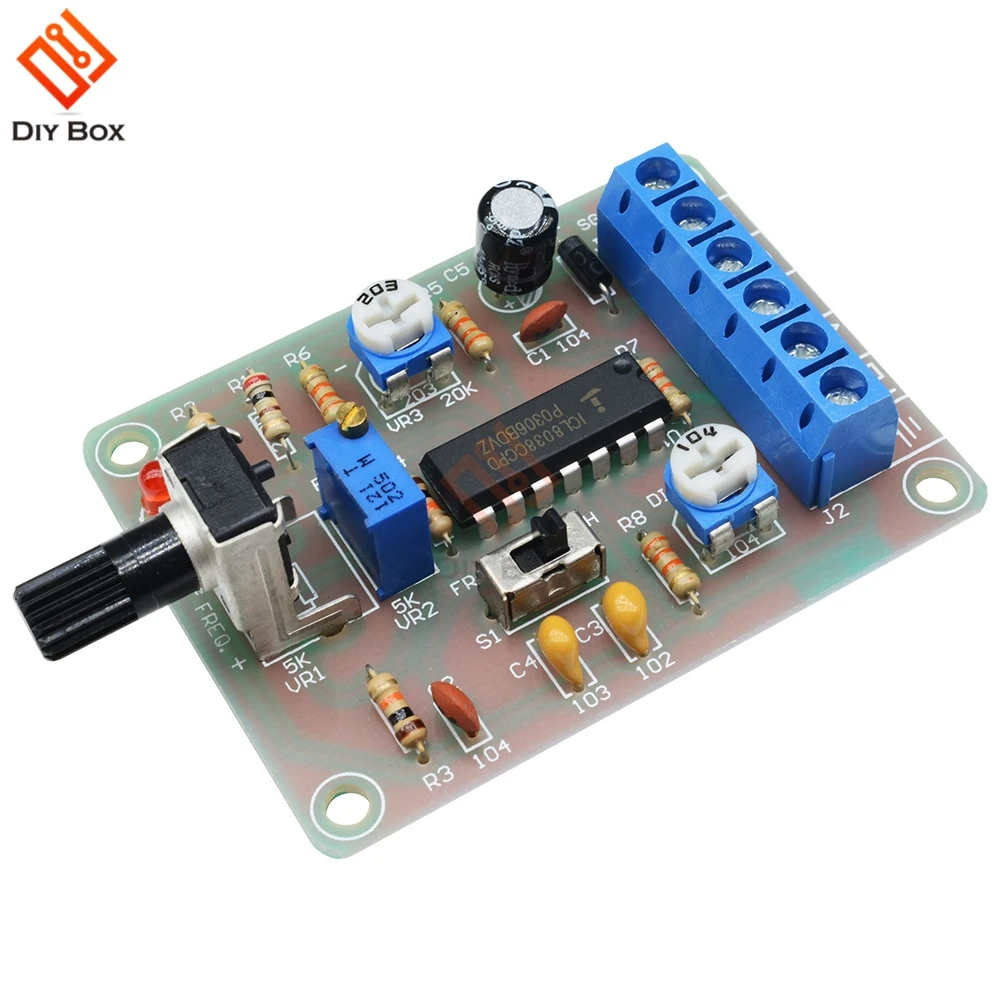

ICL8038 модуль монолитного генератора сигналов комплект DIY синусоидальный
170,40 руб.

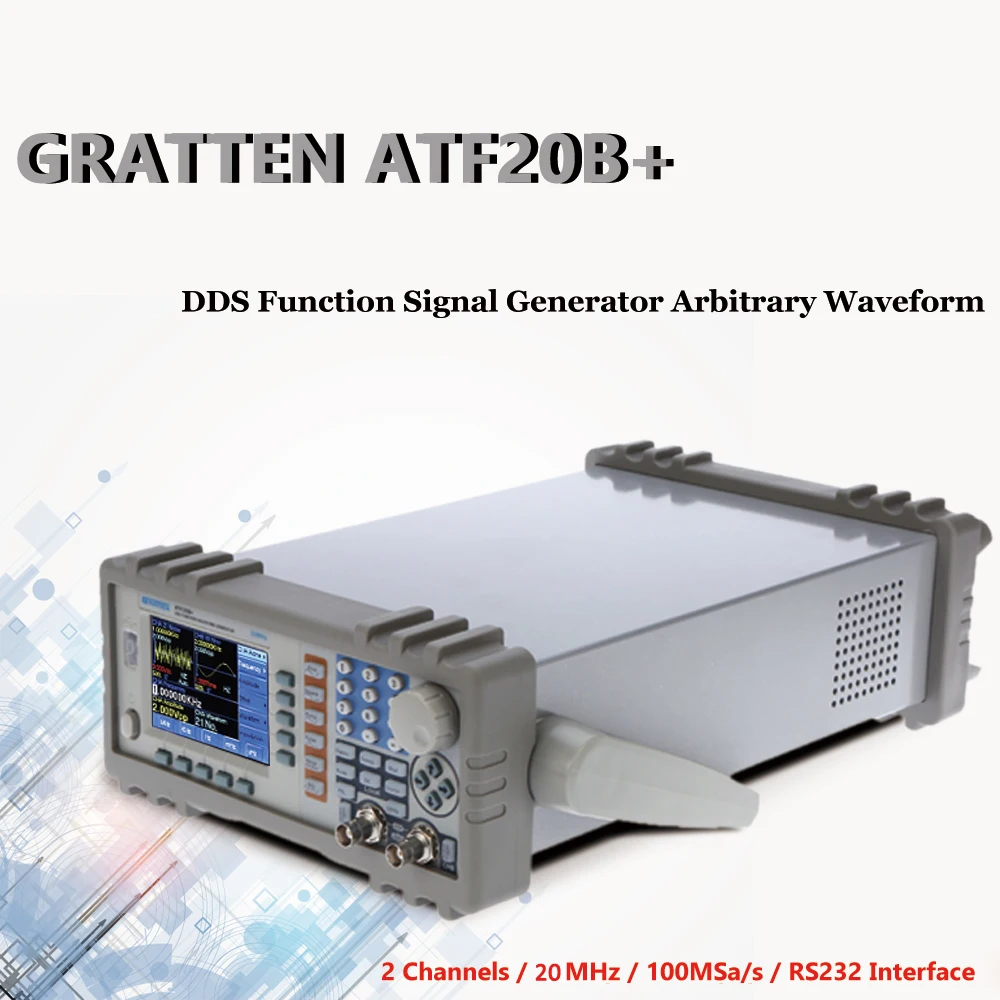

GRATTEN ATF20B + генератор сигналов двойной канал DDS Функция формы частоты метр 20 МГц
23 374,00 руб.

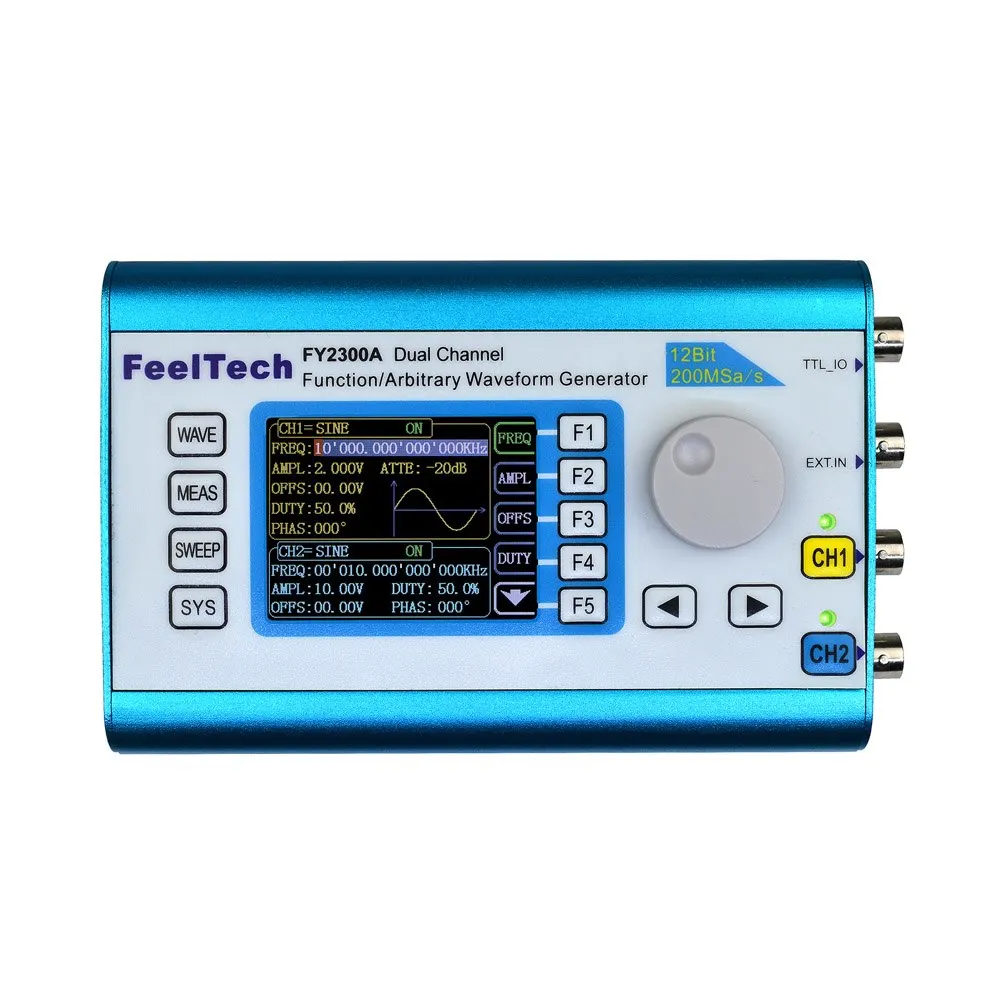

Высокоточный цифровой генератор сигналов двухканальный DDS частоты произвольной
5 053,31 руб.
TopTools Store
Магазина TopTools Store работает с 09.07.2019. его рейтинг составлет 89.49 баллов из 100. В избранное добавили 5306 покупателя. Средний рейтинг торваров продавца 4.6 в продаже представленно 1363 наименований товаров, успешно доставлено 6637 заказов. 2920 покупателей оставили отзывы о продавце.
Характеристики

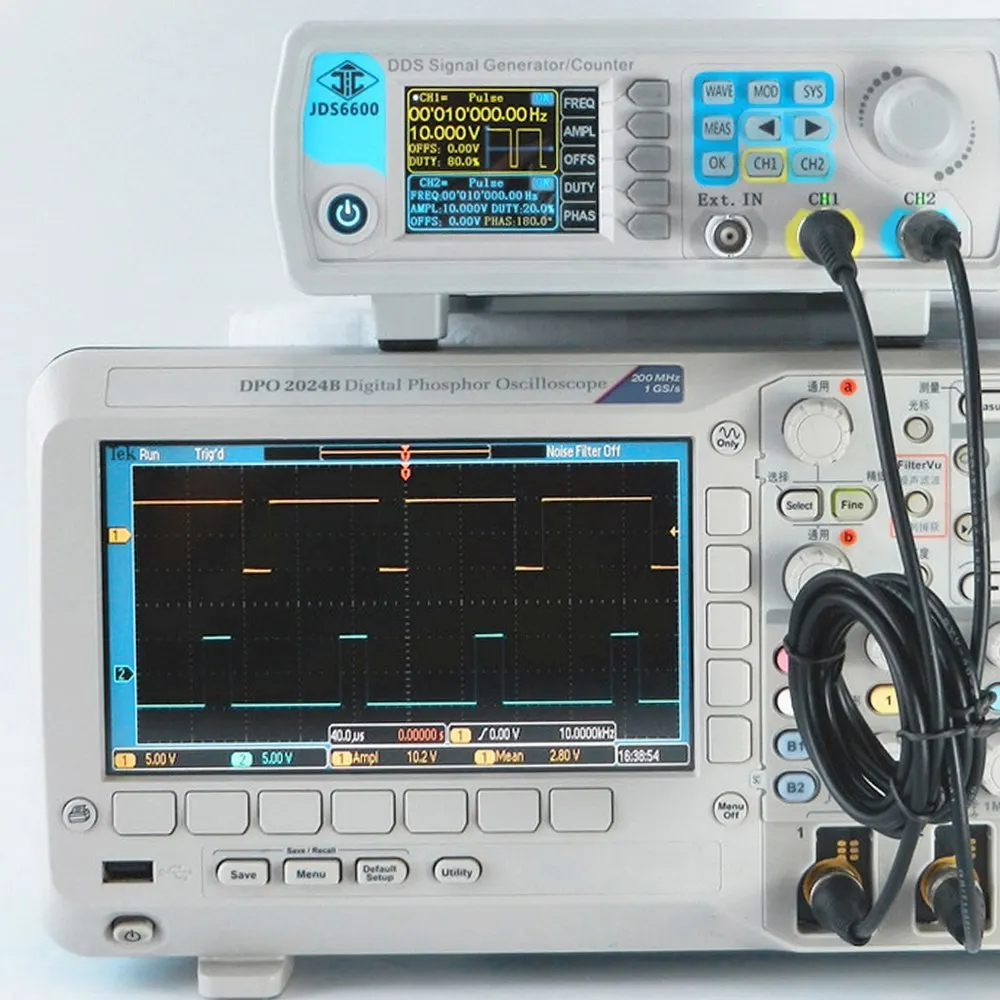

Новый генератор цифровых сигналов 2 канальный DDS произвольный измеритель частоты
История изменения цены
*Текущая стоимость 4 710,99 - 5 057,08 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-21-2026 | 5605.11 руб. | 5885.59 руб. | 5745 руб. |
| Feb-21-2026 | 5558.39 руб. | 5836.64 руб. | 5697 руб. |
| Jan-21-2026 | 4663.85 руб. | 4896.97 руб. | 4779.5 руб. |
| Dec-21-2025 | 5464.96 руб. | 5737.9 руб. | 5600.5 руб. |
| Nov-21-2025 | 4757.76 руб. | 4995.46 руб. | 4876 руб. |
| Oct-21-2025 | 5369.10 руб. | 5637.79 руб. | 5503 руб. |
| Sep-21-2025 | 5322.48 руб. | 5588.93 руб. | 5455 руб. |
| Aug-21-2025 | 5275.44 руб. | 5539.36 руб. | 5407 руб. |
| Jul-21-2025 | 5228.44 руб. | 5489.56 руб. | 5358.5 руб. |
Описание товара

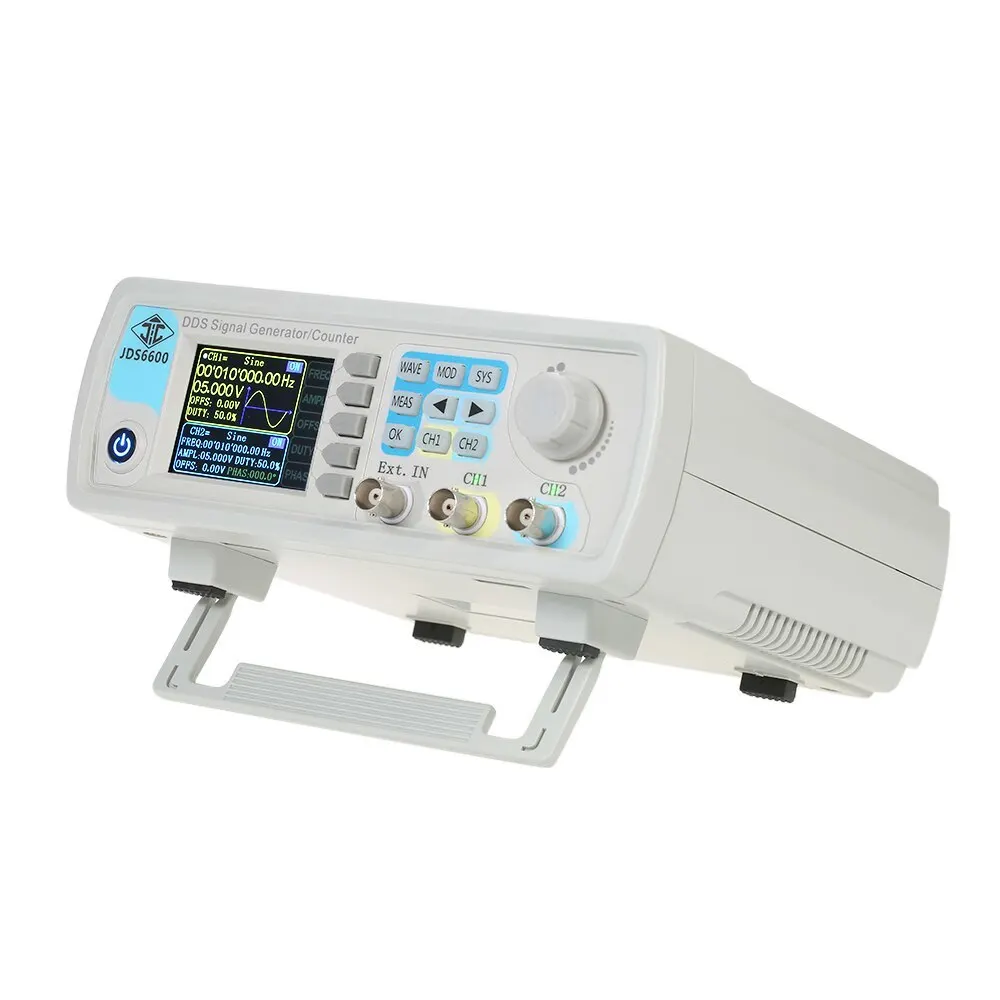

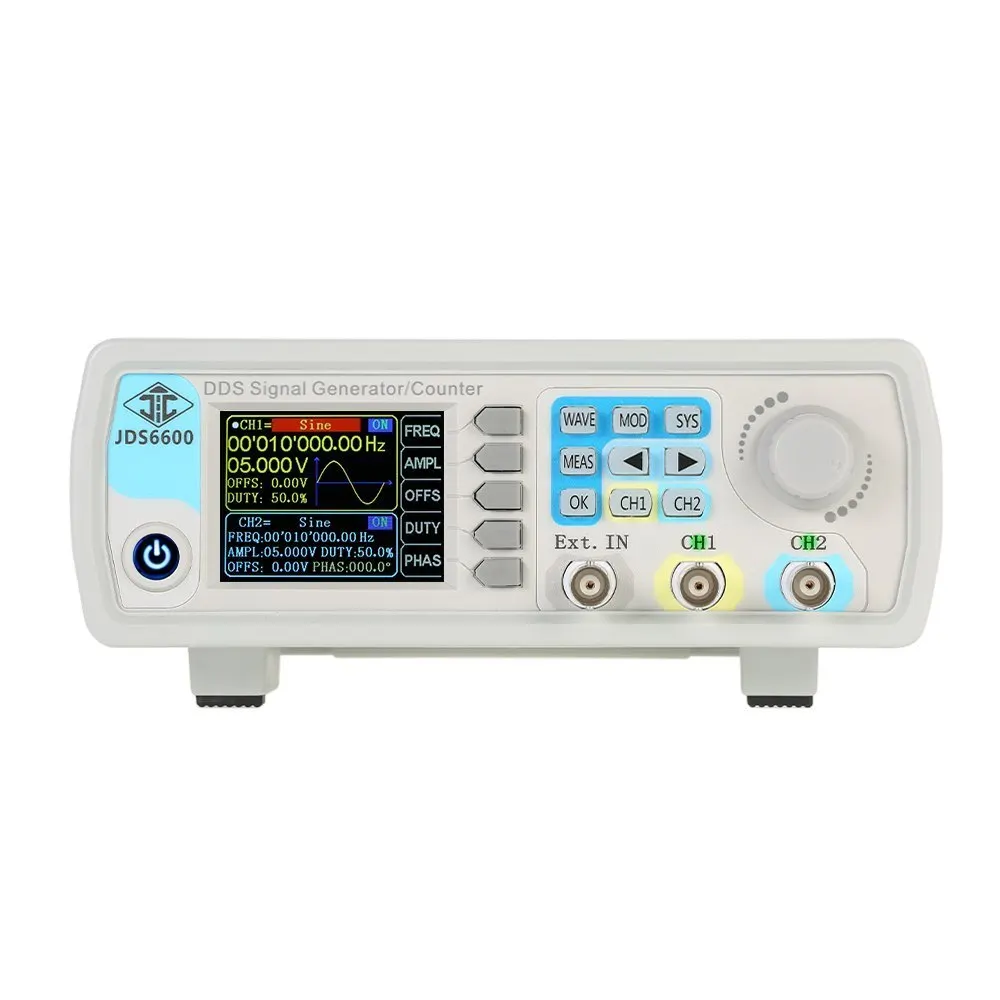

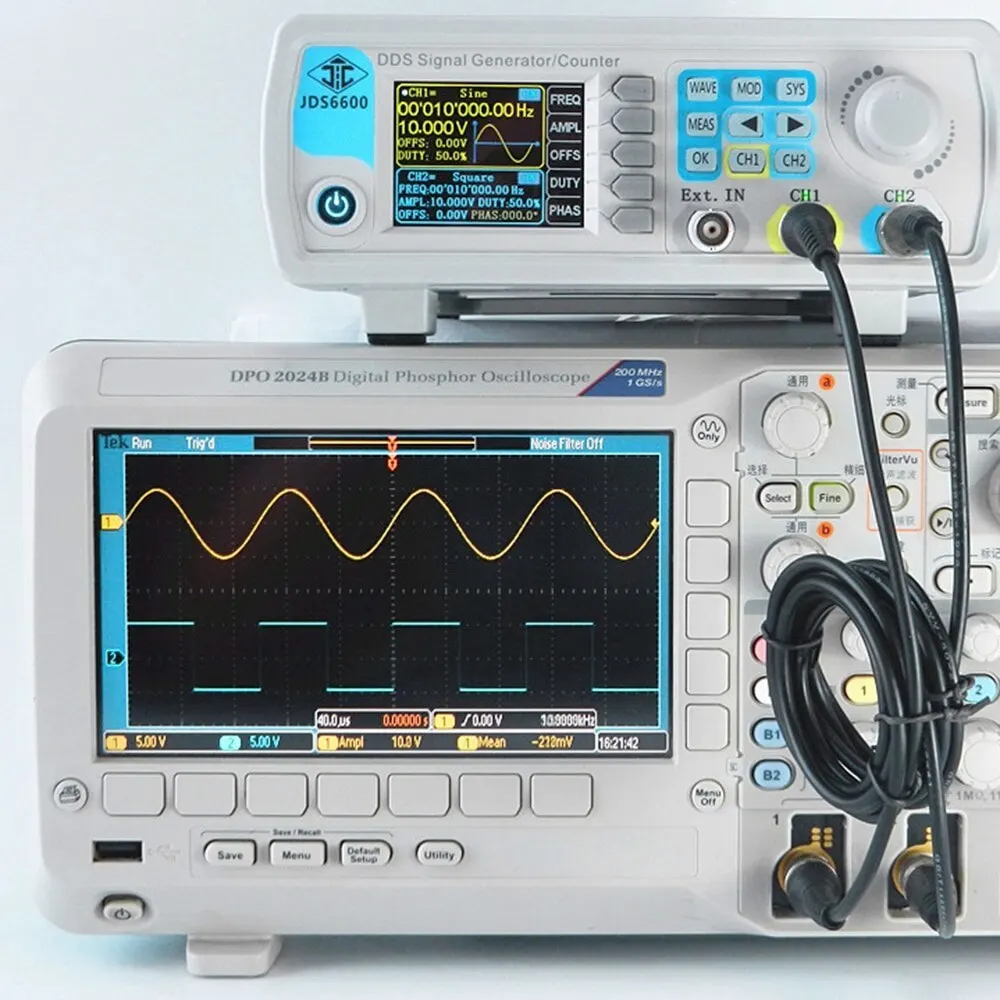

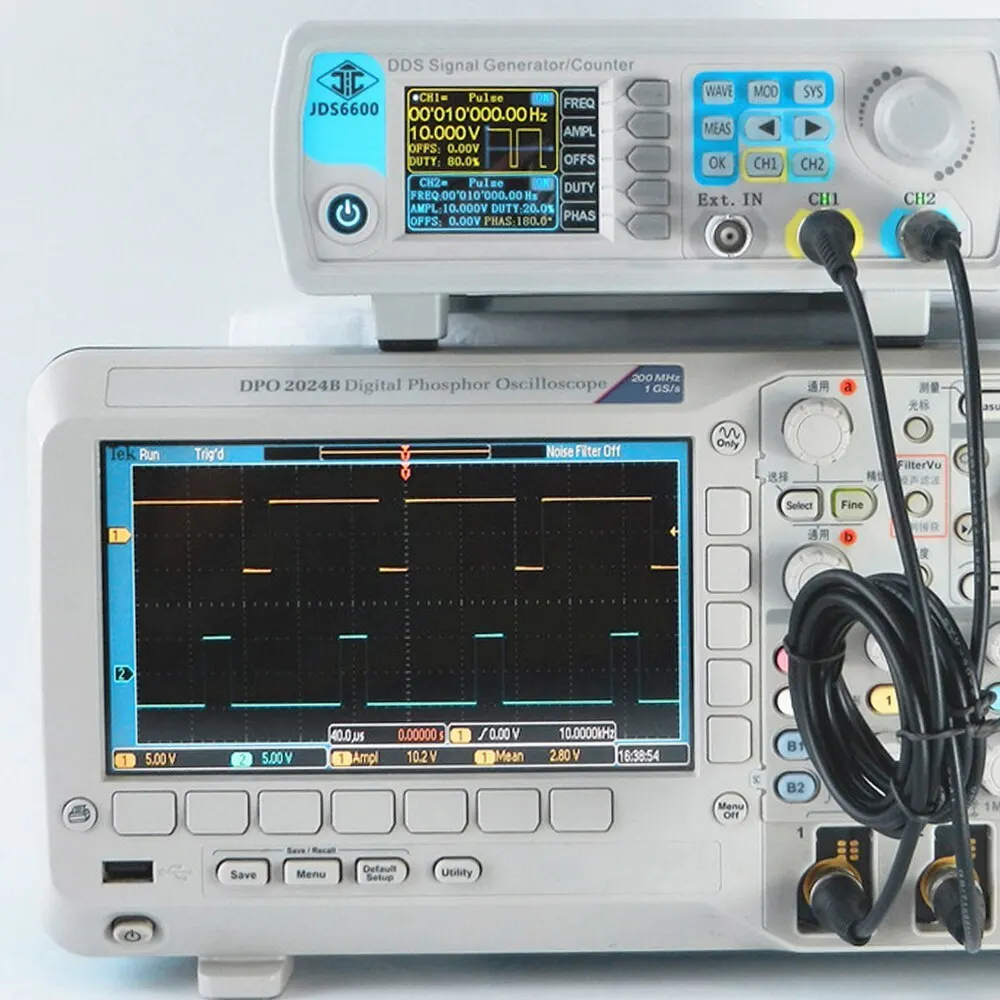

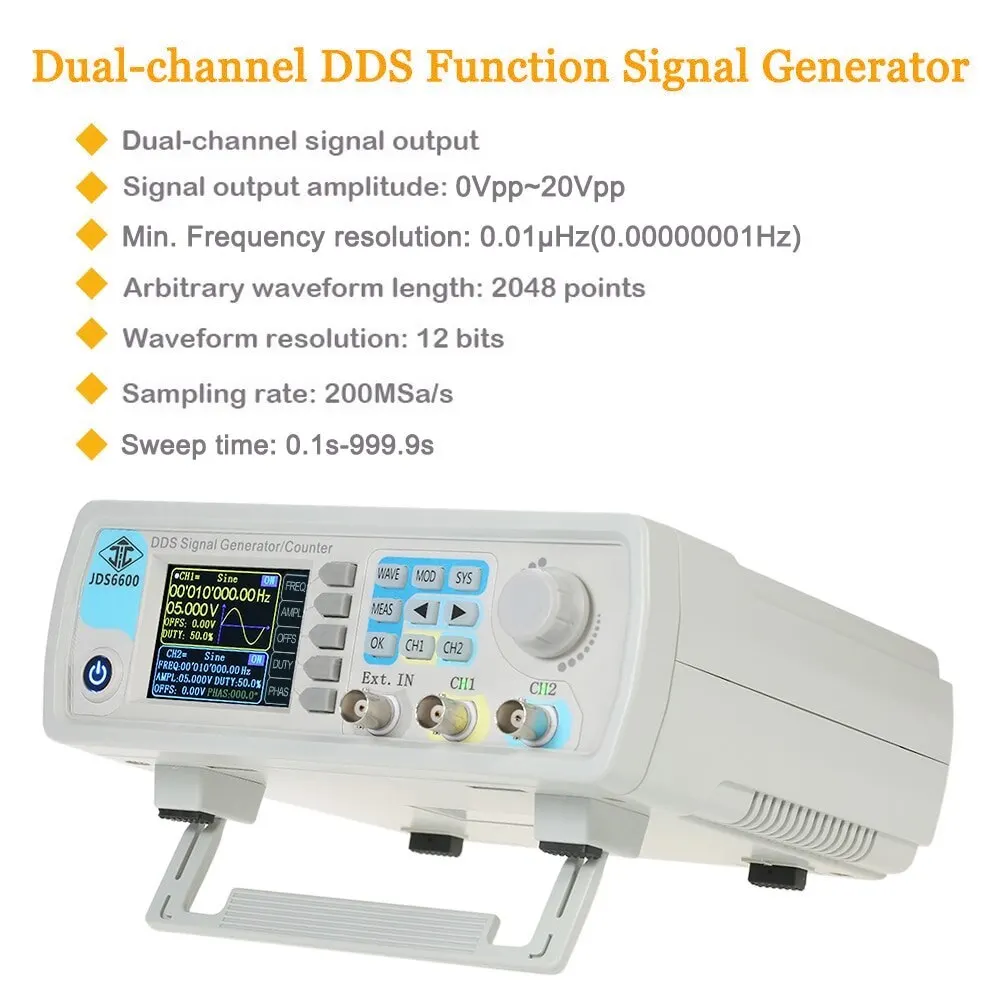

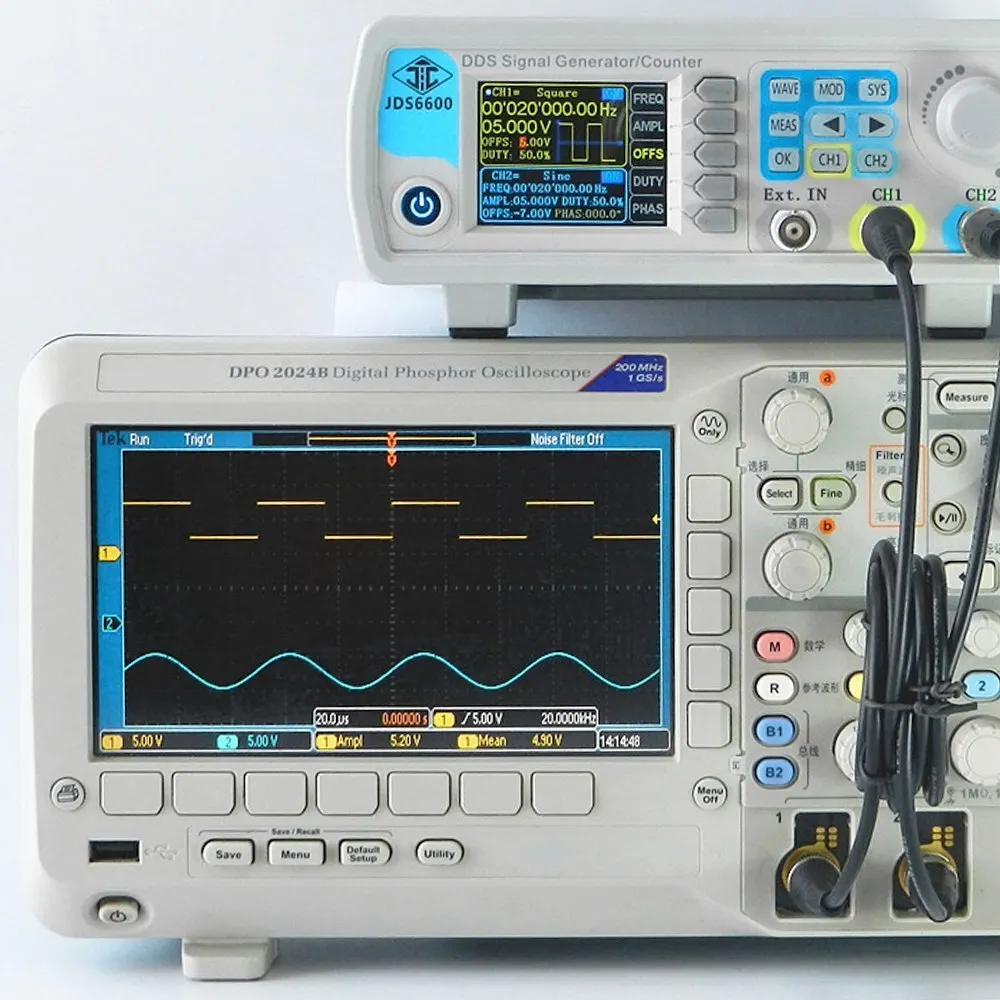

Высокая точность цифровой генератор сигналов 2-канальный DDS Функция произвольной формы генератор импульсов частотомер 1Hz-100 МГц 200MSa/s 15 МГц
Двухканальный функциональный генератор сигналов из этой серии-многофункциональный генератор сигналов с высокой точностью и высокой производительностью. Он принимает Большие весы интегральных схем FPGA, высокоскоростной микропроцессор MCU и с высокой точностью осциллятора в качестве базы во внутренней цепи, что делает сигналы более стабильными. Процесс SMT может значительно улучшить защиту от помех и срок службы инструмента. Он имеет полностью независимый двухканальный DDS сигнал и TTL уровень выхода, может генерировать сигналы синуса/треугольника/квадрата/пилообразной/импульсной волны, белого шума и т. Д. Этот инструмент отлично сочетается с высокой эксплуатацией, отличными техническими параметрами и множеством функций в генерации сигнала, сканировании формы волны, измерительных параметрах и использовании. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.
Особенности:

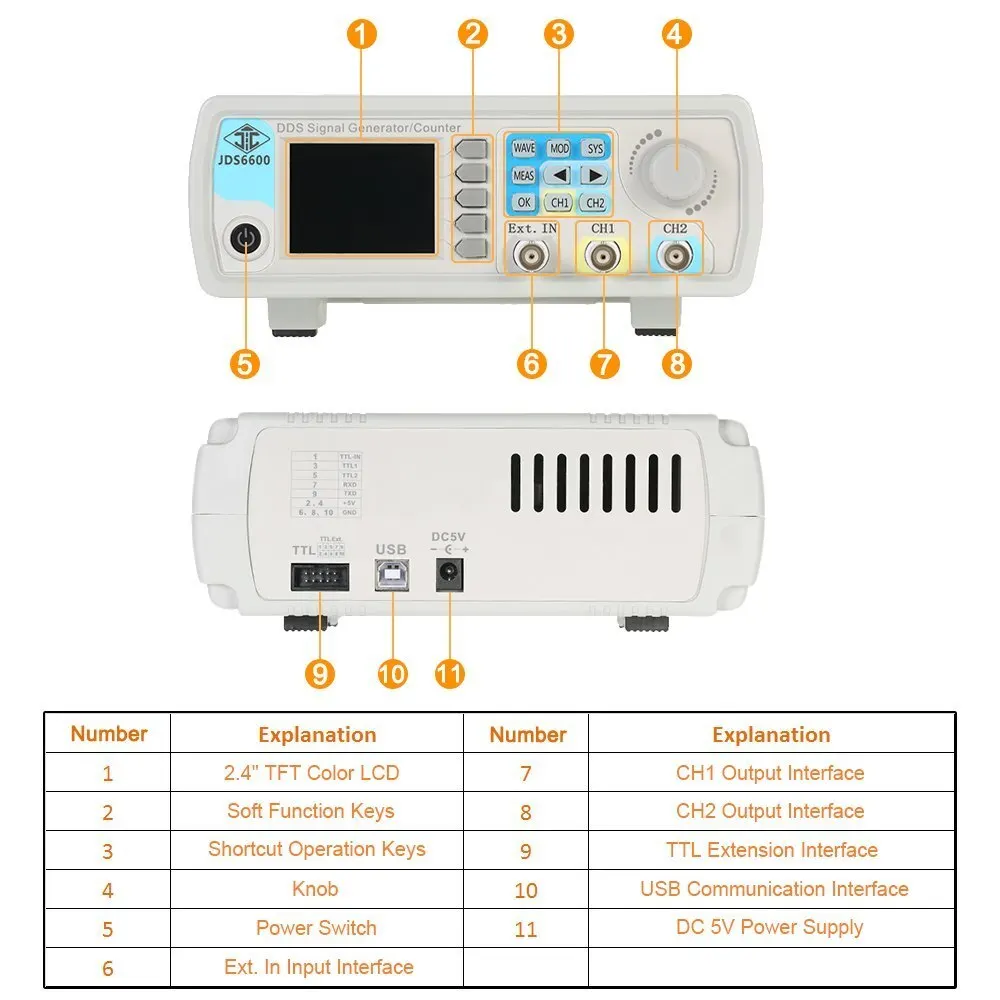

Adopt320*240 2,4 "TFT цветной ЖК-дисплей, Одновременное отображение параметров CH1 и CH2.
Способность воспроизводить шаблоны пользовательской формы волны.
Применение Мягкие силиконовые ключиВместо традиционных патч-ключей, высокая чувствительность и удобство в эксплуатации.
ИспользованиеDDS технология прямого цифрового синтезаДля создания точного, стабильного и низкого искажения выходного сигнала.
Макс. Выходная частота(Синусоидальная волна) до 15 МГц/30 МГц/40 МГц (опционально), Частота дискретизации 200MSa/s и вертикальное разрешение 14 бит.
Полностью независимый выход с двумя каналами, Синхронизация и регулируемая фаза.
Отличное улучшение производительности квадратных волн, диапазон квадратных частот до 15 МГц без искажений.
60 групп функций хранения произвольных волнГлубина памяти каждой группы составляет 2048*14 бит.
Высокочастотная точность и разрешение:Точность частоты до 10 ^(-6), общий диапазон разрешения частоты составляет 0,01 Гц.
Высокое разрешение амплитуды:Минимальное разрешение амплитуды может достигать 1МВ, амплитудный диапазон 0Vpp ~ 20Vpp.
Рабочий цикл каждого канала может регулироваться независимо, Регулируемое разрешение составляет 0.1%.
Функция развертки:Линейная развертка и логарифмическая развертка функции; 0,1 s-999,9 s Время развертки; Сортировка, назад и круглый ход направления развертки.
С импульсными поездами функция разрыва выходного сигнала:Позвольте выходу 1 ~ 1048575 произвольных импульсных поездов.
Функции измерения:Может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц.
-9,99 V ~ 9,99 V DC офсетная печать, офсетная печать Разрешение: 0,01 V.
С функцией вывода цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 В.
Для хранения Особенности:Можно хранить 100 групп параметров, установленных пользователем, и извлекать их в любое время.
Функции счетчика:С режимами соединения постоянного и переменного тока.
Функция редактирования произвольных волн:Пользователь может редактировать произвольную волну на ПК, а затем загружать на выход из инструмента.
Связь функция:ПК может использоваться для управления прибором.
С защитой от короткого замыкания на выходе: все выходы сигнала могут работать 60 с в условиях короткого замыкания.
Технические характеристики:
| Параметры частоты | |||
| Синусоидальная волна диапазон(По желанию) | 0 Гц ~ 15 МГц | 0 Гц ~ 30 МГц | 0 Гц ~ 40 МГц |
| Квадратный Диапазон волн | 0 Гц ~ 15 МГц | 0 Гц ~ 15 МГц | 0 Гц ~ 15 МГц |
| Треугольники Диапазон волн | |||
| Пульсовой волны Диапазон | 0 Гц ~ 6 МГц | 0 Гц ~ 6 МГц | 0 Гц ~ 6 МГц |
| Произвольный Диапазон волн | |||
| TTL цифровой сигнал волны | |||
| Прямоугольная волна времени нарастания импульсов | ≤ 25ns | ≤ 20ns | ≤ 20ns |
| Мин. Частота Разрешение | 0,01 & micro; Гц (0,00000001 Гц) | ||
| Точность частоты | +/-20ppm | ||
| Стабильность частоты | +/-1ppm/3H | ||
| Параметры формы волны | |||
| Типы сигналов | Синус/треугольник/квадрат/пульс (регулируемый Рабочий цикл)/Частичная синусоида/CMOS/уровень постоянного тока/полуволна/полная волна/Pos-лестница/Neg-лестница/шум/геометрической подъем/экспоненциальная осень/тон/Sinc Pulse/Lorentz Pulse, И 60 видов пользовательских сигналов | ||
| Сигналов Длина | 2048 точек | ||
| Сигналов частота дискретизации | 200MSa/s | ||
| Сигналов вертикальный Разрешение | 14 бит | ||
| Синусоида | Гармоническое подавление | ≥ 45 дбк (<1 МГц); ≥ 40 дбк (1 МГц ~ 20 МГц) | |
| Суммарный коэффициент гармонических искажений | <0.8%(20 Гц ~ 20 кГц, 0dBm) | ||
| Квадратная и пульсовой волны | Выброс (квадратный) | ≤ 5% | |
| Диапазон рабочего цикла (пульс) | 0.1% ~ 99.9% | ||
| Пилообразный сигнал | Линейность | ≥ 98% (0,01 Гц ~ 10 кГц) | |
| Выход Paramaters | |||
| Диапазон амплитуды | Frequency≤ 10 МГц | 10 МГц <частота ≤ 30 МГц | Частота> 30 МГц |
| 0Vpp ~ 20Vpp | 0Vpp ~ 10Vpp | 0Vpp ~ 5Vpp | |
| Амплитуда Разрешение | 1mV | ||
| Амплитуда стабильности | +/-0.5%/5 ч | ||
| Амплитудно-это действительно плоский экран | +/-5%(<10 МГц); +/-10%(>10 МГц) | ||
| Сигналов Выход | |||
| Выход сопротивление | 50 Ом +/-10% (Типичный) | ||
| Защита | Все выходные сигналы сигнала могут работать в течение 60 с при нагрузке короткого замыкания. | ||
| DC офсетная печать | |||
| Офсетная печать диапазон | Выходная амплитуда> 4 в | 0,4 V <Выход amplitude≤ 4V | 0 <Выходная амплитуде≤ 0,44 в |
| -9,99 V ~ 9,99 V | -2,5 V ~ 2,5 V | -0,25 V ~ 0,25 V | |
| Офсетная печать Разрешение | 0,01 V | ||
| Фазы параметры | |||
| Фазы диапазон | 0 ~ 359,9 ° | ||
| Фазы Разрешение | 0,1 ° | ||
| TTL/COMS Выход | |||
| Низкий уровень | <0,3 V | ||
| Высокий уровень | 1 В ~ 10 в | ||
| Повышение уровня/осеннее время | ≤ 20ns | ||
| Внешние измерения | |||
| Частотомер | Частотный диапазон | 1 Гц ~ 100 МГц | |
| Точность | Время ворот непрерывно регулируется между 0,01 s ~ 10s | ||
| Счетчик | Диапазон измерений | 0 ~ 4294967295 | |
| Муфта режим | 2 вида режимов соединения: DC и AC | ||
| Подсчитывая режим | Ручной Управление | ||
| Вход сигнала Напряжение диапазон | 2Vpp ~ 20Vpp | ||
| Импульсный Ширина измерения | Разрешение 0,01ns, Макс. 20s. Измерения времени | ||
| Период измерения | Разрешение 0,01ns, Макс. 20s. Измерения времени | ||
| Развертки Функция | |||
| Развертки канала | CH1 или CH2 | ||
| Развертки Тип | Линейная развертка, бревенчатая развертка | ||
| Время развертки | 0,1 s-999,9 s | ||
| Диапазон настройки | Произвольно устанавливается между точкой запуска и точкой остановки | ||
| Развертки направление | Вперед, назад и круглый ход | ||
| Общие параметры | |||
| Дисплей | Дисплей Тип | 2,4 "TFT цветной ЖК-дисплей | |
| Хранение и загрузка | Количество | 100 групп | |
| Расположение | От 00 до 99 (по умолчанию извлекаются данные 00 в состоянии загрузки) | ||
| Произвольная волна | Количество | От 1 до 60, всего 60 групп (по умолчанию 15 групп в состоянии загрузки) | |

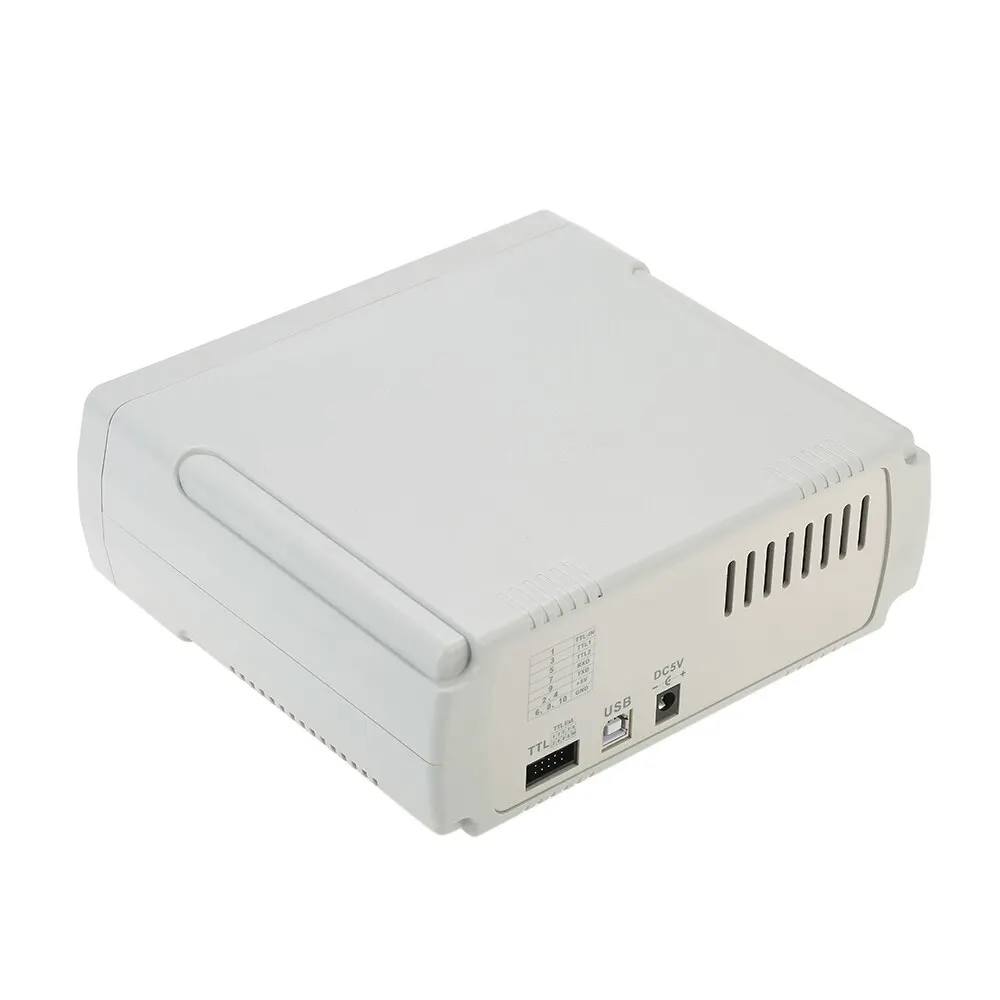

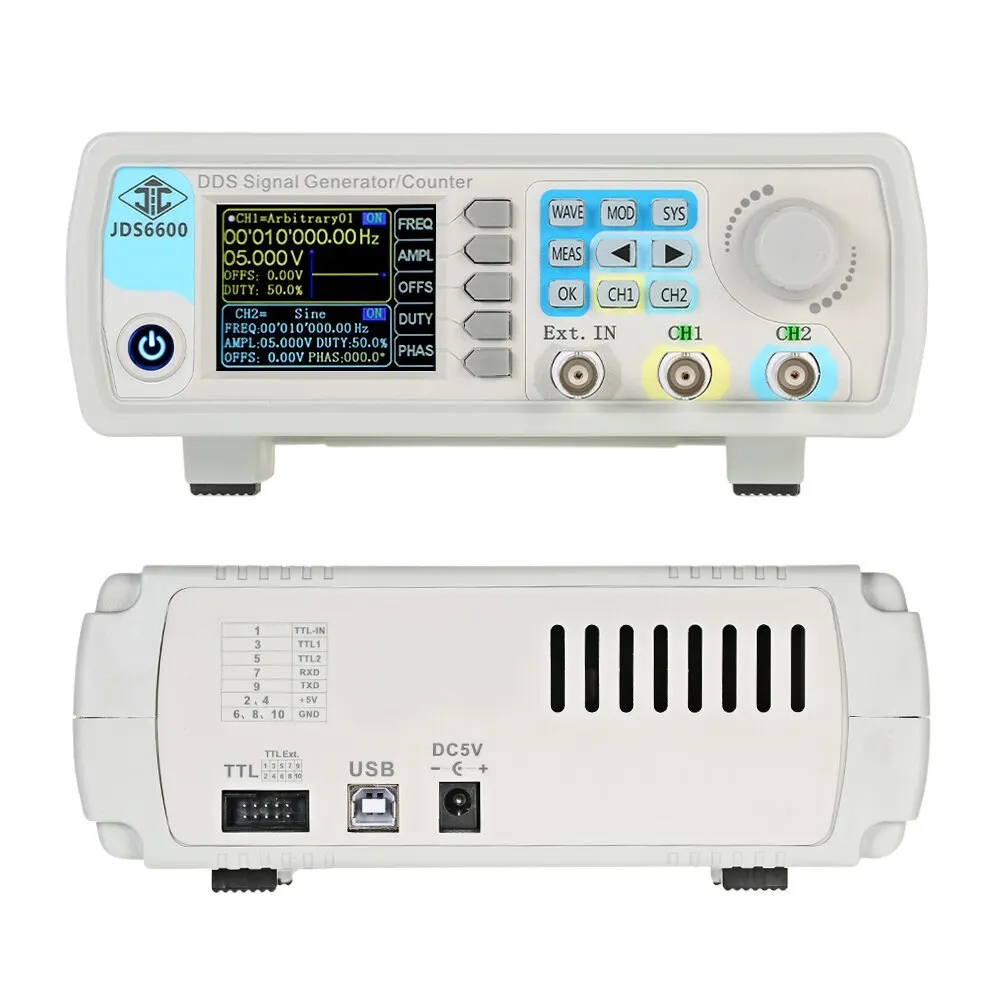

| Интерфейс | Тип интерфейса | USB безобрывный Интерфейс | |
| Расширение Интерфейс | Последовательный Интерфейс режима уровня TTL, удобный для вторичного развития | ||
| Связь скорость | Принять Стандартный 115200bps | ||
| Связь протокол | Использование командной строки, соглашение | ||
| Питание | Напряжение диапазон | DC5V ± 0,5 В, штепсельная вилка стандарта США | |
| Условия окружающей среды | Температура: 0 °C ~ 40 °C; Влажность: <80% | ||

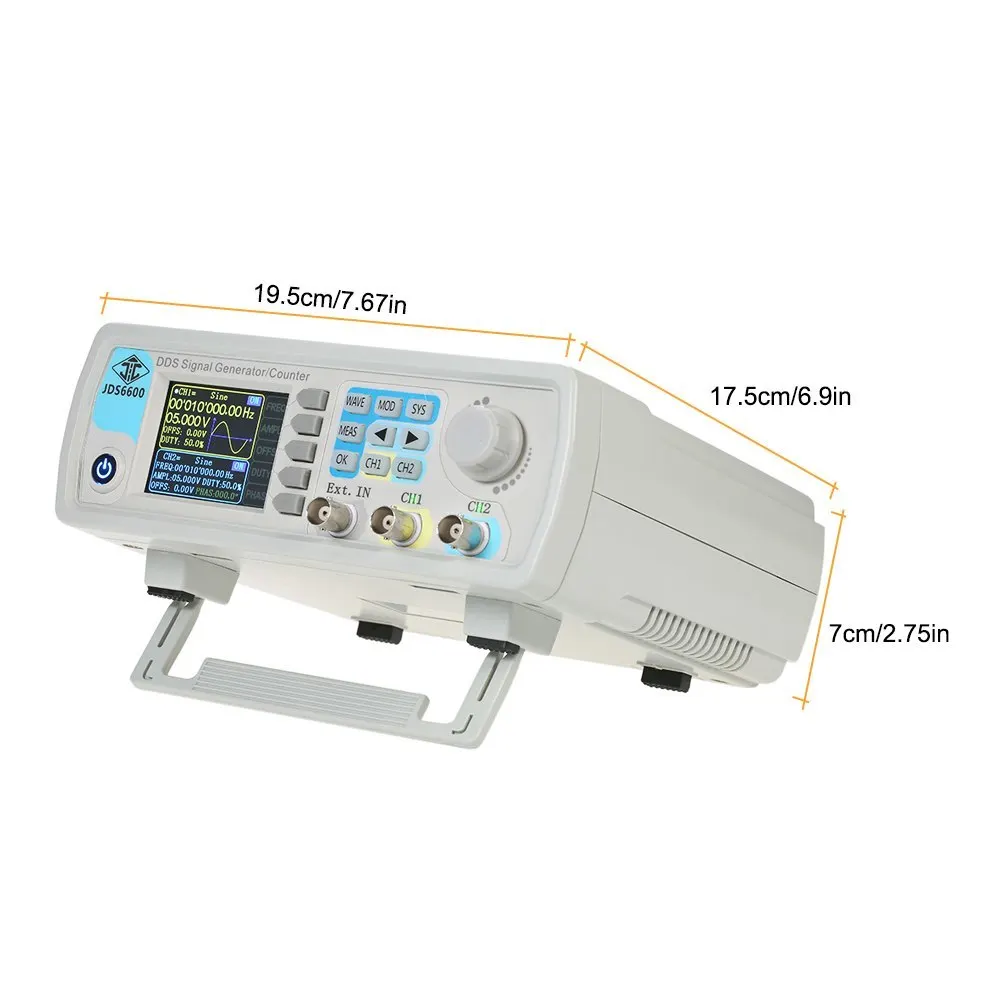

| Размеры | 19,5*17,5*7 см/7,67*6,9 * 2.75in | ||
| Вес | 542 г/19,13 унций | ||
| Посылка Размеры | 24*21*9,5 см/9,45*8,3 * 3.74in | ||
| Посылка Вес | 960 г/34 унций | ||

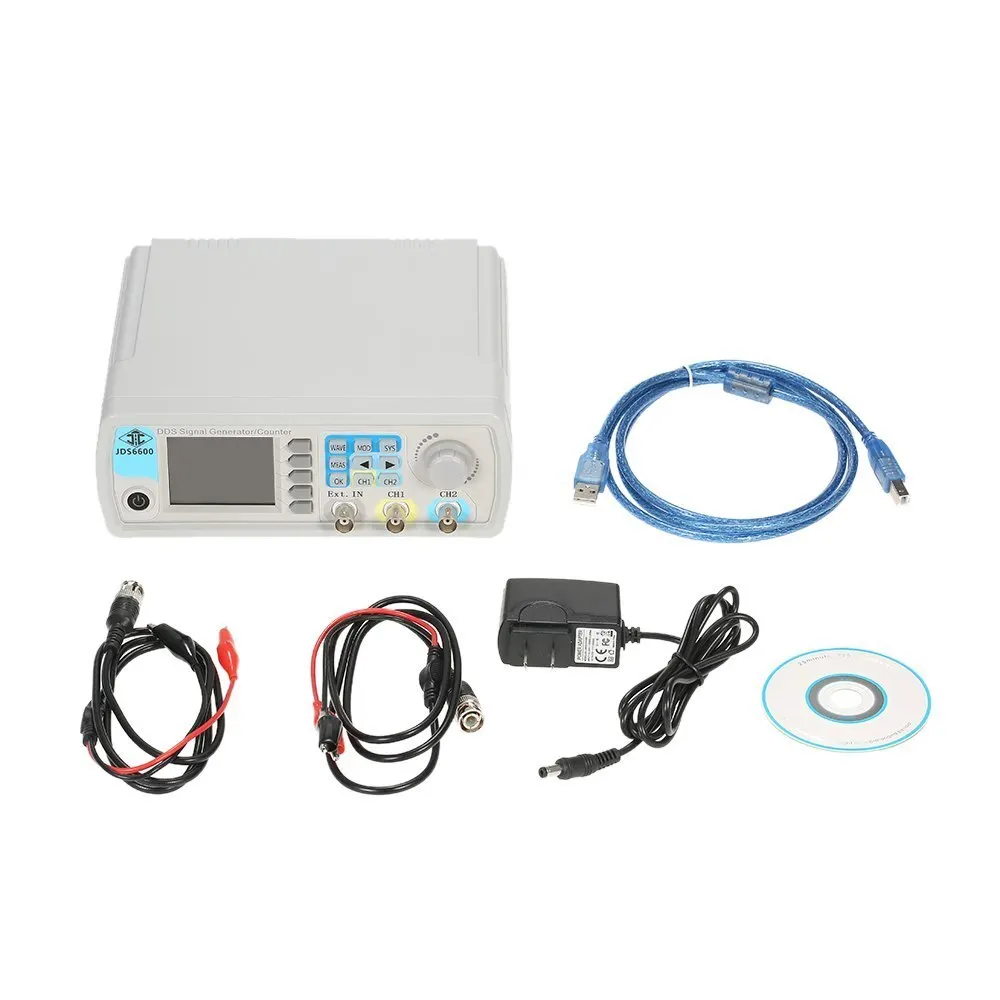

Посылка список:
1 * генератор источника сигнала
1 * USB кабель
1 * CD-плеер
1 * Мощность адаптер
2 * BNC зажимы кабель
