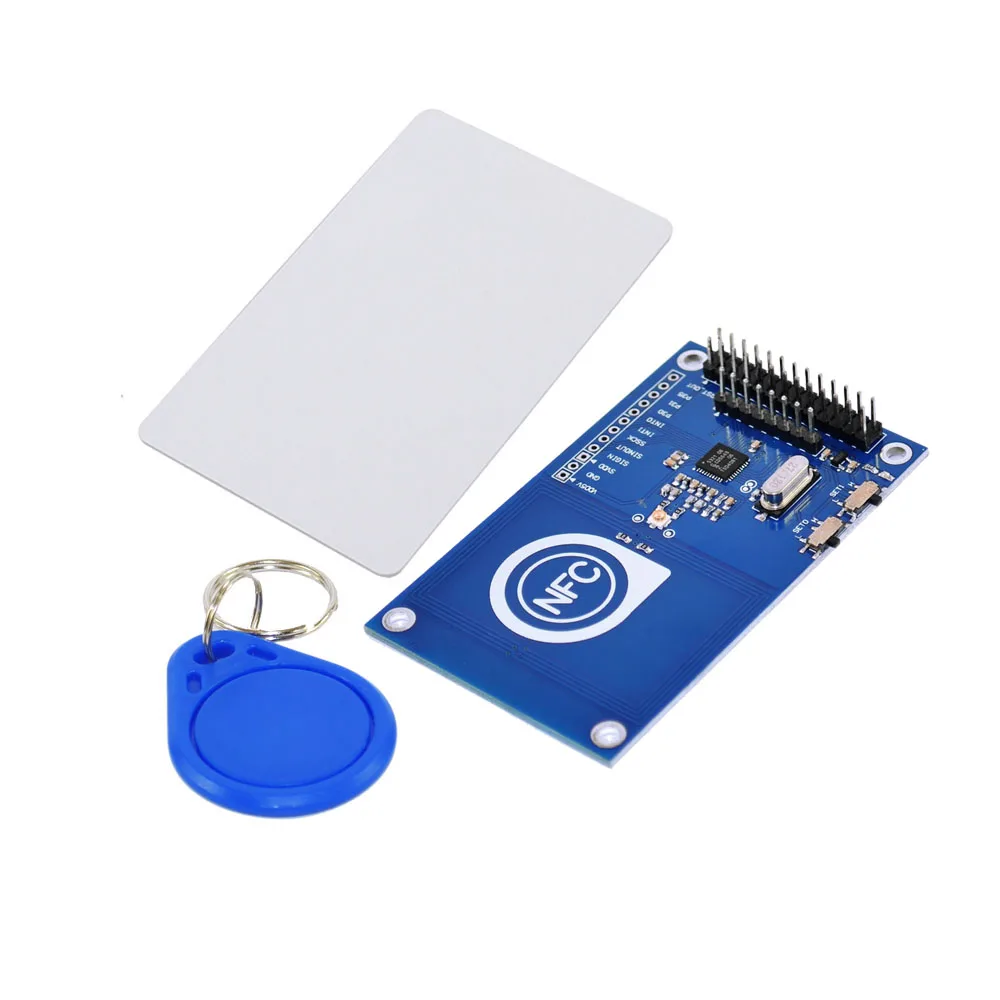

Keyes PN532 NFC RFID считывающий Комплект беспроводных модулей совместим с raspberry pie Attenna I2C
741,53 руб.
Новое поступление

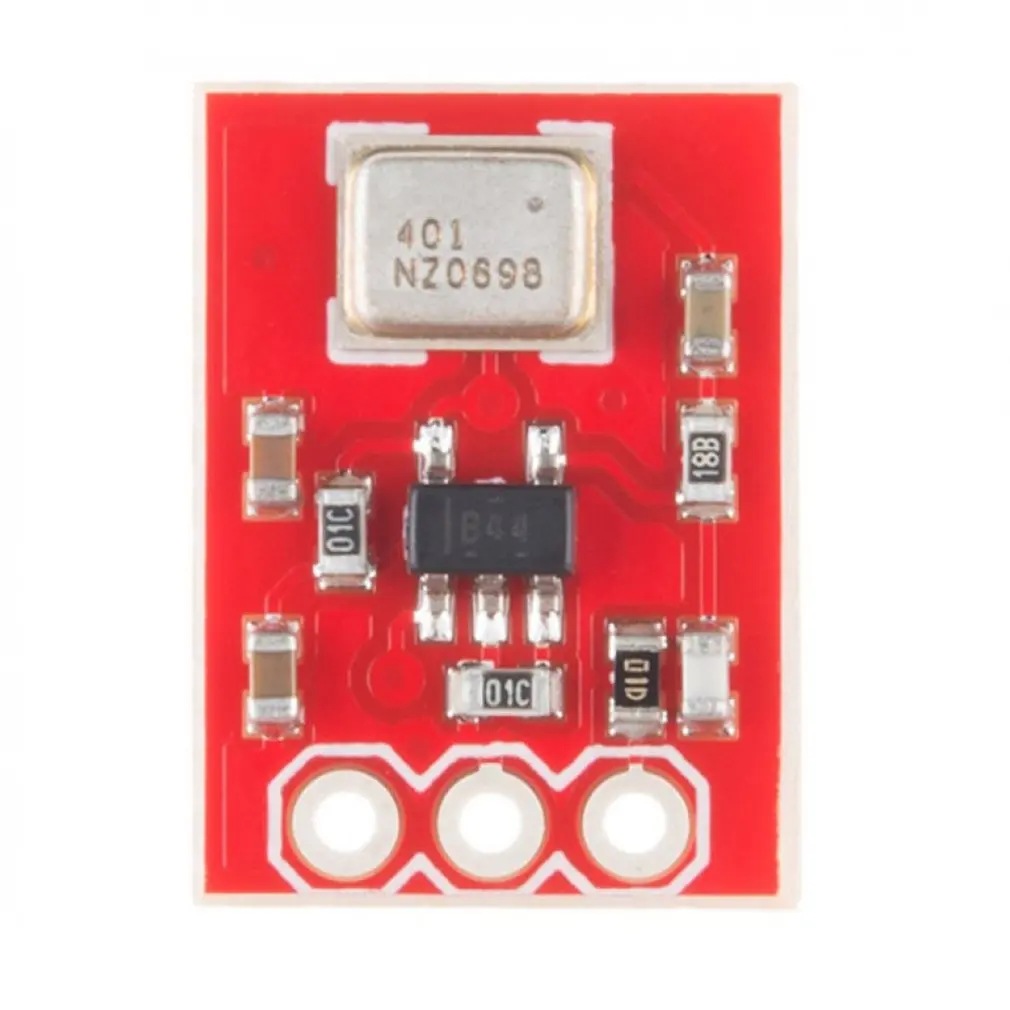

Admp401 Mems микрофон микрофонный модуль нижний порт вход маленькая коммутационная
287,92 руб.

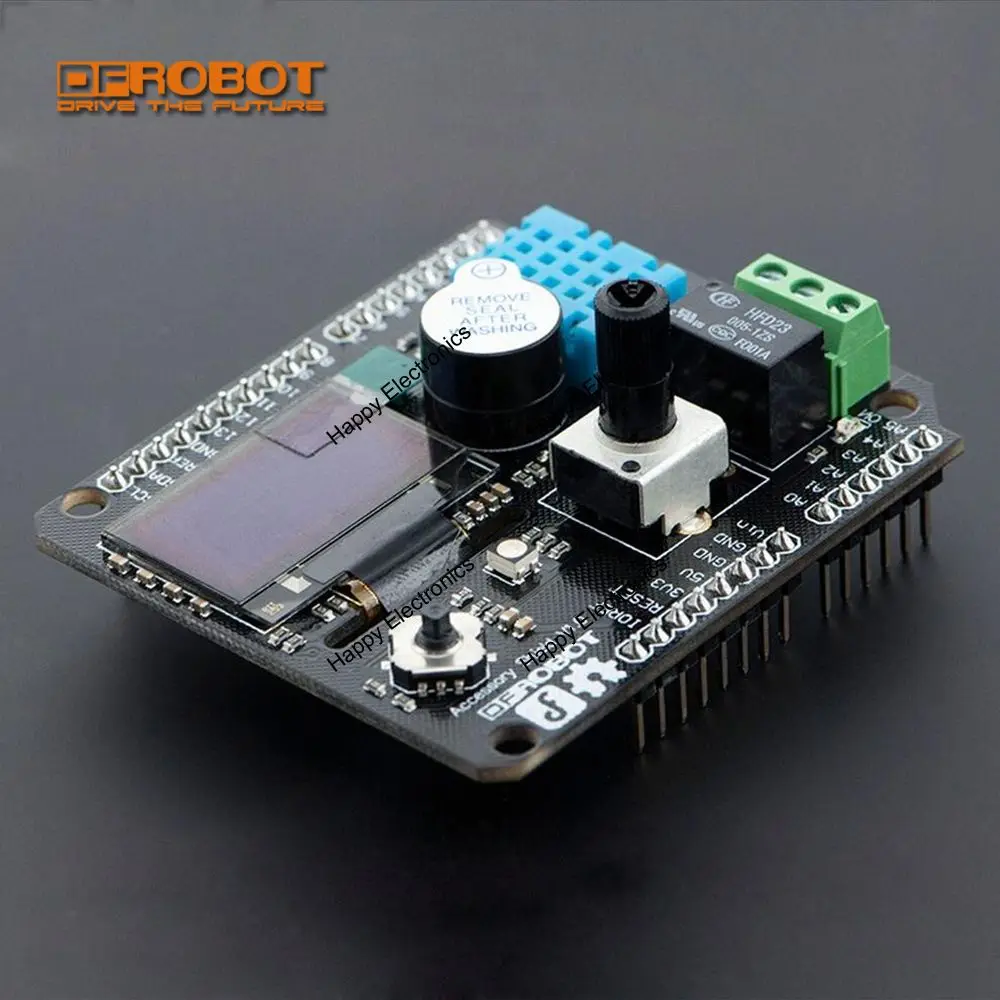

Аксессуар DFRobot щит V1.0 для Bluno встроенный OLED экран зуммер 1 5 реле джойстик
1 779,98 руб.

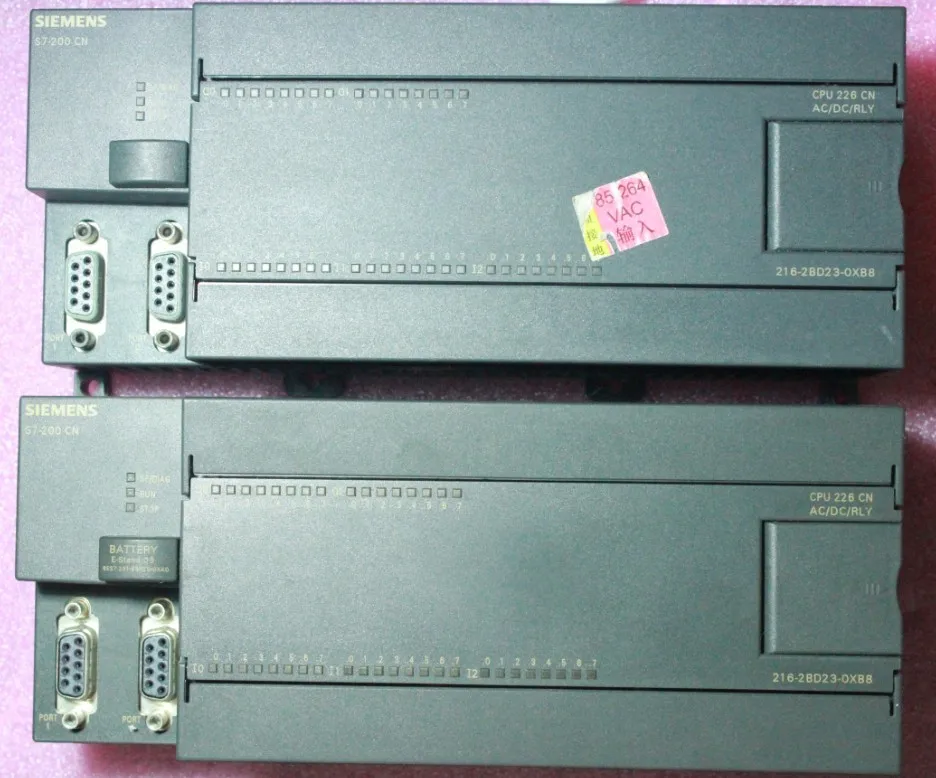

Используется в хорошем состоянии реле 6ES7 216 2BD23 0XB8 SIMATIC S7 200 ЦП 226 CN AC PS 24DI DC/16DO|relay
18 737,05 руб.
Прозрачный чехол для модели B Pi 3 Модель с рисунком из мультфильма Холодное сердце
486,61 руб.

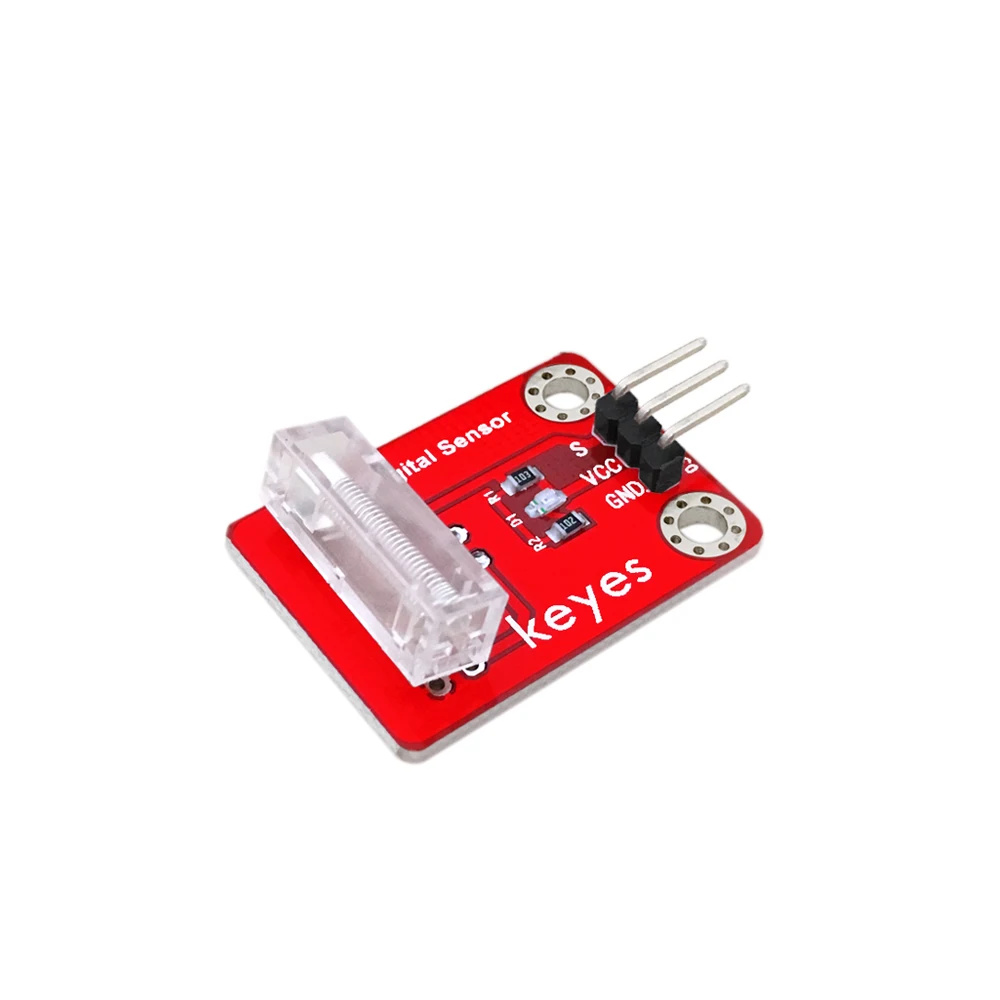

KEYES датчик стука для Arduino/raspberry pi|sensors for arduino|sensor sensorsensor knock |
223,44 руб.

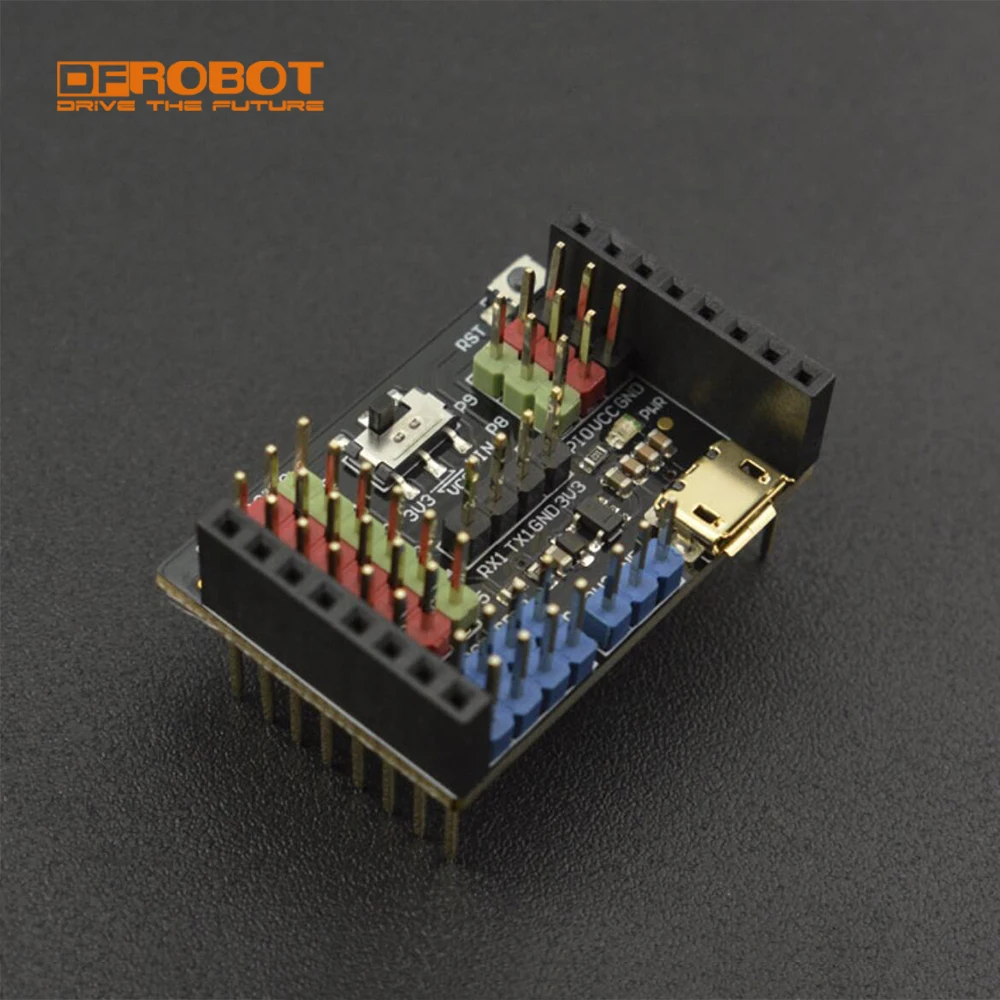

Плата расширения DFRobot I/O для OpenMV Cam H7 или Plus с цифровыми аналоговыми
366,64 руб.

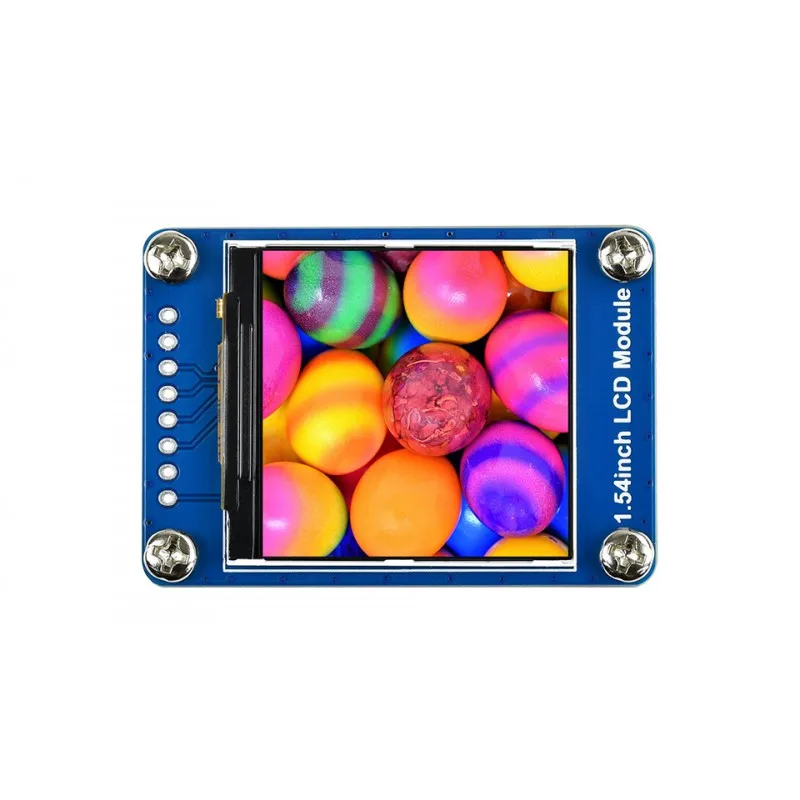

Raspberry Pi 1 54 дюймовый ЖК дисплей с IPS экраном 65K RGB цвета 240 × поддержкой интерфейса
869,00 руб.
Waveshare Development Kit Store
Магазина Waveshare Development Kit Store работает с 23.11.2012. его рейтинг составлет 97.03 баллов из 100. В избранное добавили 4826 покупателя. Средний рейтинг торваров продавца 4.9 в продаже представленно 1719 наименований товаров, успешно доставлено 4803 заказов. 874 покупателей оставили отзывы о продавце.
Характеристики
Стандартная макетная плата Waveshare Open16F877A разработанная для серии PIC16F имеет
История изменения цены
*Текущая стоимость 2 473,53 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-21-2026 | 3141.24 руб. | 3204.43 руб. | 3172.5 руб. |
| Jan-21-2026 | 2547.85 руб. | 2598.37 руб. | 2572.5 руб. |
| Dec-21-2025 | 3091.3 руб. | 3153.14 руб. | 3122 руб. |
| Nov-21-2025 | 3067.30 руб. | 3128.35 руб. | 3097.5 руб. |
| Oct-21-2025 | 2448.79 руб. | 2497.58 руб. | 2472.5 руб. |
| Sep-21-2025 | 3017.12 руб. | 3077.53 руб. | 3047 руб. |
| Aug-21-2025 | 2992.84 руб. | 3052.79 руб. | 3022 руб. |
| Jul-21-2025 | 2968.49 руб. | 3027.31 руб. | 2997.5 руб. |
Описание товара
Макетная плата PIC предназначена для серии PIC16F, имеет MCU PIC16F877A и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.
Обзор
Open16F877A-это макетная плата PIC, которая оснащена устройством PIC16F877A в качестве микроконтроллера. Он поддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульный и открытый дизайн делает его идеальным для начала разработки приложений с микроконтроллером PIC.
Что на борту
- PIC16F877A-I/П:Высокая производительность PIC MCU, который характеристики:
- Ядро:PIC 8-bit RISC
- Рабочая частота:20 МГц макс
- Операционной Напряжение:2-5,5 V
- Посылка:DIP40
- I/Os:33
- Память:14кб вспышка, 368B RAM, 256B EEPROM
- Связь интерфейсы:1 x MSSP(SPI/I2C), 1 x A/E/UART, 2 x PWM, 8 x ADC
- Отладка/программирование:ICSP интерфейсов
- AMS1117-3.3:3,3 V регулятор напряжения
- Мощность переключатель
- Мощность индикатор
- Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы
- Ключи пользователя:Для тестирования ввода/вывода и/или управления программой
- Джойстик:Пять положений
- Кнопка сброса
- Зуммер
- Инфракрасный приемник
- 4 м кристаллический осциллятор
- 16 I/Os интерфейс | 8-битный AD интерфейс
- Для подключения аксессуаров плат, которые используют управление I/O, таких как FT245 USB FIFO, 8 SEG светодиодный и т. Д.
- Есть также 8-битный AD интерфейс используется для AD тестирования
- 8 Интерфейс I/Os:Для подключения комплектующих досок, использующих управление I/O, таких как 8 кнопочных кнопок, двигатель и т. Д.
- SPI интерфейс:Для подключения периферийных устройств SPI, таких как DataFlash (AT45DBxx), sd-карта, MP3 и т. д.
- I2C интерфейс:Для подключения периферийных устройств I2C, таких как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. д.
- 1-проводной интерфейс:Для подключения 1-проводной устройств (TO-92 посылка), таких, как, например, датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. д.
- UART интерфейс:Для подключения периферийных устройств UART, таких как RS232, RS485, USB к UART и т. д.
- PS/2 интерфейс:Для подключения клавиатуры PS/2 и/или мыши
- Графический многоцветный ЖК-интерфейс:Для подключения 2,2 дюймов Многоцветный сенсорный экран ЖК-дисплей, который с помощью SPI control
- Персональный ЖК-интерфейс:Для подключения персонажа ЖК-дисплей, как, например, ЖК-дисплей 1602 (3,3 V с синей подсветкой)
- 5V DC jack
- Изготовленные на заказ с украшением в виде кристаллов разъем
- VCC Мощность вход/выход:Обычно используется для выхода источника питания и/или общей площадки с другой прикладной платой
- MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения
- ICSP интерфейс:Для отладки/программирования
- Светодиоды джемпер
- Ключи пользователя джемпер
- Джойстик джемпер
- Джемпер PS/2
- Перемычка с 1 проводом
- Зуммер джемпер
- ИК-джемпер
- VCC Перемычка выбора
- С украшением в виде кристаллов Перемычка выбора
- RA4 подтягивание джемпер
Для перемычки 26-32:
- Короткая перемычка для подключения к I/Os, используемая в коде примера;
- Откройте перемычку для подключения к другим пользовательским контактам через перемычки.
Фото
Примечание:
Open16F877A не интегрирует какую-либо функцию отладки, требуется отладчик.
Дополнительные платы на фото не включены в стандартную посылка Open16F877A.
ICSP Интерфейс
На рисунке, приведенной ниже, показаны криоуты заголовка интерфейса ICSP
Развития ресурсы
- Сопутствующее программное обеспечение (MPLAB и т. Д.)
- Демонстрационный код (примеры в C)
- Схема (PDF)
- Документы по разработке изображений (спецификации и т. Д.)
Вики:Www.wav eshare.com/wiki/Open16F877A
Посылка содержание
Вес:0,168 кг
- Open16F877A макетная плата x 1

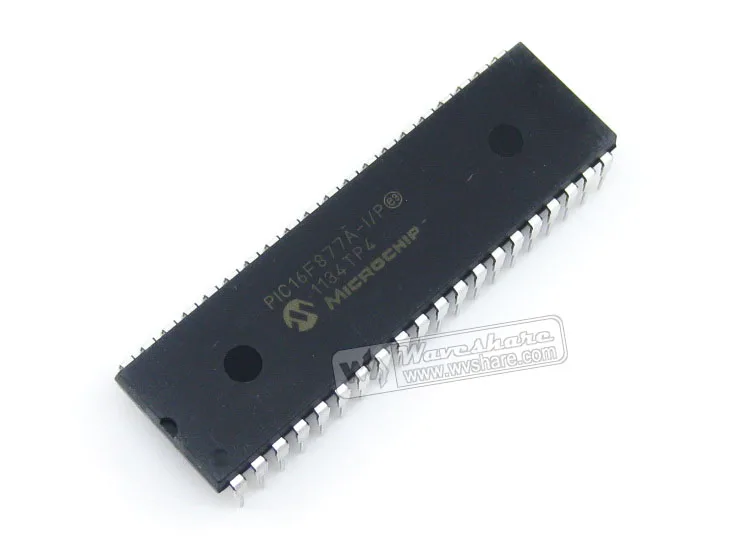

- PIC16F877A x 1

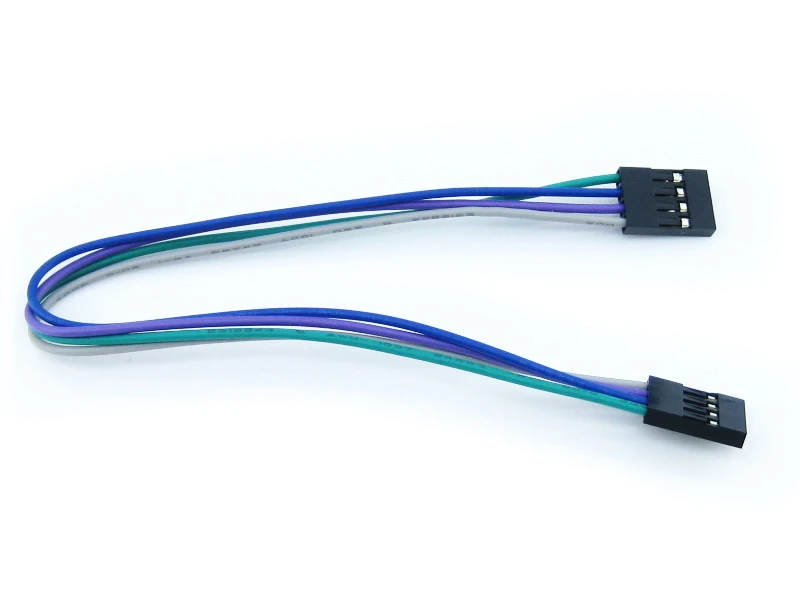

- 4-контактный провод х 2

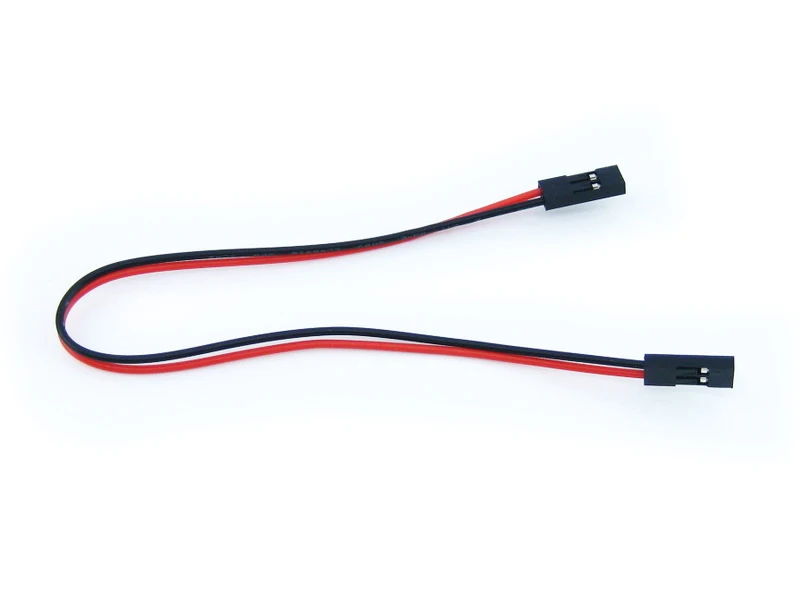

- 2-контактный провод х 2

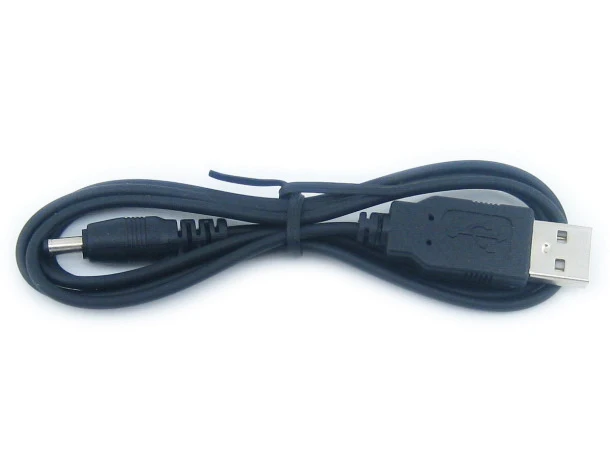

- Кабель питания USB x 1
