Описание товара

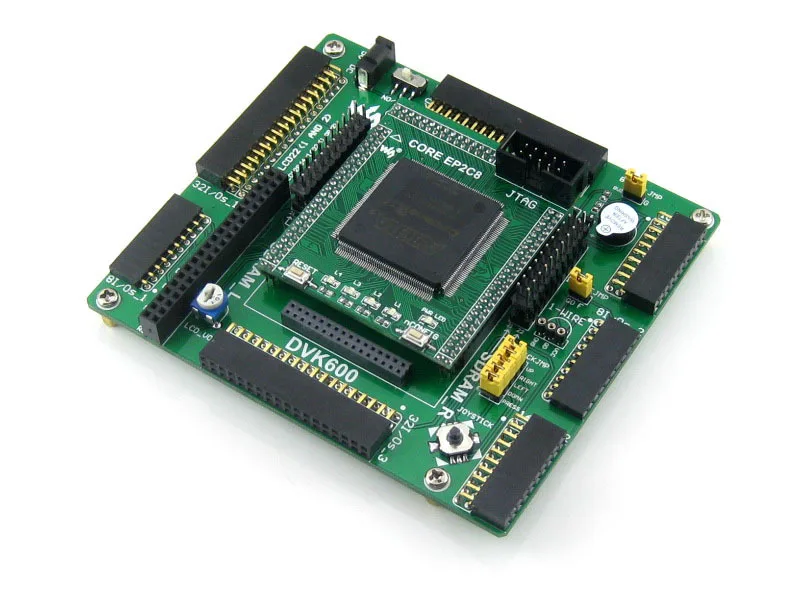

OpenEP2C8-C посылка B # EP2C8Q208C8N ALTERA Cyclone II FPGA развитию + 3,2 дюймов 320x240 сенсорный ЖК-дисплей + 18 модулей
Плата разработки FPGA предназначена для серии ALTERA Cyclone II, имеет встроенную EP2C8 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.
Обзор
OpenEP2C8-CЭто Плата развития FPGA, которая состоит из материнской платыDVK600И основная плата FPGACoreEP2C8.
OpenEP2C8-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами ALTERA Cyclone II series FPGA. OpenEP2C8-C позволяет легко и быстро начать дизайн с процессором Nios II.
Что на материнском доске
- FPGA CPLD разъем основной платы:Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту
- Интерфейс 8I/Os_1,Для подключения комплектующих досок/модулей
- Интерфейс 8I/Os_2,Для подключения комплектующих досок/модулей
- Интерфейс 16I/Os_1,Для подключения комплектующих досок/модулей
- Интерфейс 16I/Os_2,Для подключения комплектующих досок/модулей
- Интерфейс 32I/Os_1,Для подключения комплектующих досок/модулей
- Интерфейс 32I/Os_2,Для подключения комплектующих досок/модулей
- Интерфейс 32I/Os_3,Для подключения комплектующих досок/модулей
Все интерфейсы ввода/вывода выше:
- Способен моделироваться как USART, I2C, SPI, PS/2 и т. Д.
- Способен управлять устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д.
-
SDRAM (синхронное динамическое ОЗУ) интерфейс
- Для подключения платы аксессуаров SDRAM
- Также работает как FPGA CPLD разъемы расширения
- ЖК-дисплей интерфейс,Для подключения LCD22, LCD12864, LCD1602
- Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
- 5V DC jack
- Джойстик:Пять положений
- Зуммер
- Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602 регулировка контрастности
- Мощность переключатель
- Зуммер джемпер
- Одно-провода соединительные
- Джойстик джемпер
Для джемперов 17-19:
- Короткая перемычка для подключения к I/Os, используемая в коде примера
- Откройте перемычку для подключения к другим пользовательским контактам через перемычки
DVK600 поддерживает широкий спектр различных основных плат, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной основной плате. Например, при подключении к Core3S500E/CoreEP2C8 '32I/Os_3' не подключен.
Что на CoreEP2C8
-
EP2C8Q208C8N:Устройство ALTERA Cyclone II FPGA с функциями:
- Рабочая частота:50 МГц
- Операционной Напряжение:1,15 в ~ 3,465 в
- Посылка:QFP208
- Ввода/вывода:138
- LEs:8K из нержавеющей стали
- Оперативная память:165kb
- PLLs:2
- Отладки/программирования:Поддержка jtag
- AMS1117-3.3,3,3 V регулятор напряжения
- AMS1117-1.2,1,2 V регулятор напряжения
- EPCS16,Встроенная последовательная флэш-память, для хранения кода
- Мощность индикатор
- Светодиоды
- Кнопка сброса
- Nconfig кнопки:Для повторной настройки чипа FPGA, эквивалент перезарядки питания
- 50 м активный кристаллический осциллятор
- JTAG интерфейс:Для отладки/программирования
- FPGA булавки расширитель,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения
Фото
OpenEP2C8-C макетная плата
OpenEP2C8-C макетная плата
OpenEP2C8-C панель для разработки
Материнская плата печатная плата для DVK600
FPGA основной плате CoreEP2C8
FPGA основной плате CoreEP2C8
Подключение к различные периферийные устройства
Подключение к 3,2 дюймов сенсорный экран ЖК-дисплей
Подключение к LCD12864
Подключение к LCD1602
Подключение к RS232 доска
Подключение к RS485 доска
Подключение к USB UART Board
Подключение к 8 SEG светодиодный плате
Подключение к 8 кнопкам
Подключение к 5 клавиатуре IO
Подключение к 4x4 клавиатуре
Подключение к плата EEPROM
Несколько периферийных устройств, подключенных к одному интерфейсу
Подключение к DataFlash доска
Подключение к сети Ethernet
Подключение к USB плате CY7C68013A
Подключение к NRF24L01 RF плате
Подключение к плате для хранения Micro SD
Подключение к плате VGA PS2
Подключение к SDRAM доска
Подключение к SDRAM доска
Подключение к любой вспомогательной плате, которая вам нужна
Примечание: OpenEP2C8-C не интегрирует любые функции программирования/отладки, требуется программист/отладчик.
Примеры
OpenEP2C8-C FPGA development board поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.
| Периферийное устройство | Описание продукта: | Интерфейс | Verilog | VHDL | NIOS II C |
|---|---|---|---|---|---|
| S29GL128P | NorFLASH | 32I/Os | Y | ||
| AT24CXX | EEPROM | I2C | √ | √ | √ |
| FM24CXX | Фрам | I2C | √ | √ | √ |
| AT45DBXX | DATAFLASH | SPI | √ | ||
| SD карта | Флэш-память | SPI | √ | ||
| H57V1262GTR | SDRAM (синхронное динамическое ОЗУ) | Параллельный | √ | ||
| PCF8563 | РТК | I2C | √ | ||
| DS18B20 | Температура датчик | 1-проводной | √ | √ | √ |
| SP3232 | Последовательной связи | UART | √ | √ | √ |
| SP3485 | Последовательной связи | UART | √ | √ | √ |
| PL2303 | USB UART | UART | √ | √ | √ |
| FT245 | Usb-fifo | Параллельный | √ | ||
| CY7C68013A | USB устройство | Ввода/вывода | √ | ||
| ENC28J60 | Ethernet controller | SPI | √ | ||
| Зуммер | Звуковое устройство | 1I/O (ШИМ) | √ | √ | √ |
| PS/2 клавиатуры | Вход устройства | PS/2 | √ | √ | |
| Одной кнопки | Вход устройства | ---- | √ | √ | √ |
| 4x4 клавиатуры | Вход устройства | 8I/Os | √ | √ | √ |
| Джойстик | Вход устройства | 5I/Os | √ | √ | √ |
| Светодиодный | Дисплей устройства | ---- | √ | √ | √ |
| 8 SEG светодиодный | Дисплей устройства | 13I/Os | √ | √ | √ |
| Монитор с видеографической матрицей | Дисплей устройства | VGA | √ | √ | |
| Персонаж ЖК-дисплей | Дисплей устройства | 11I/Os | √ | √ | |
| Графический ЖК-дисплей | Дисплей устройства | 11I/Os | √ | ||
| 2,2 дюймовый многоцветный ЖК-дисплей + сенсорный экран | Устройство отображения + устройство ввода | SPI | √ | ||
| 3,2 дюймовый Мульти-Цвет ЖК-дисплей + сенсорный экран | Устройство отображения + устройство ввода | 32I/Os | √ |
Отладки/программирования Интерфейс
Плата разработки OpenEP2C8-C FPGA интегрирует интерфейс JTAG для программирования/отладки.
JTAG названия и описание сигнала
| Pin-код | Название сигнала | Описание продукта: |
|---|---|---|
| -1 шт. | TCK | Часы сигнала |
| 2 | GND | Заземления сигнала |
| 3 | TDO | Данных от устройства |
| 4 | VCC (многоцел) | Цель источника питания |
| 5 | TMS | Джтаг государственного управления машиной |
| 6 | NC | Без подключения |
| 7 | NC | Без подключения |
| 8 | NC | Без подключения |
| 9 | TDI | Данные устройства |
| 10 | GND | Заземления сигнала |
Джтаг заголовок
Развития ресурсы
Руководство пользователя CD включает следующие ресурсы разработки:
- Сопутствующее программное обеспечение (Quaters II, NIOS II и т. Д.)
- Демонстрационный код (Verilog, VHDL и NIOS II C)
- Схема (PDF)
- FPGA разработка документов (спецификации и т. Д.)
Посылка содержит
В"Стандартный посылка"И"Комплектующие для досок посылка"Ниже представлены в комплекте.
Стандартный посылка
- OpenEP2C8-C макетная плата x 1
- 4-контактный провод х 2
- 2-контактный провод x 2
- Кабель питания USB x 1
2
3
4
Аксессуар Панели посылка
- 3,2 дюймов 320x240 сенсорный ЖК-дисплей x 1
- 3,2 дюймов ЖК-дисплей адаптер (B)-1 шт.
- Плата VGA PS2 x 1
- PL2303 USB UART Board (mini) x 1
- NorFlash Board (B) x 1
- SDRAM доска (B) x 1
- Плата для хранения Micro SD x 1
- AT45DBXX DataFlash Board x 1
- FM24CLXX Фрам доска x 1
- CY7C68013A USB плата (мини) x 1
- ENC28J60 плата Ethernet x 1
- PCF8563 RTC плата x 1
- DS18B20 x 1
- LCD12864 (3,3 V Синий Подсветка)-1 шт.
- LCD1602 (3,3 V Синий Подсветка)-1 шт.
- FT245 USB плата FIFO (mini) x 1
- 8 SEG светодиодный доска х 1
- 8 кнопок x 1
- 4x4 клавиатуры x 1
- Usb-разъем типа A для мини-кабеля типа B x 1
