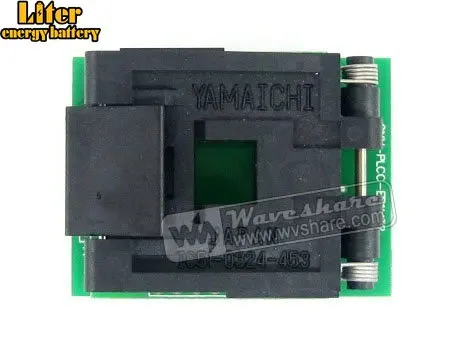

1 27 мм Шаг PLCC32 к DIP32 (B) Yamaichi IC тестовая розетка программирующий адаптер для чипа
2 718,15 руб.

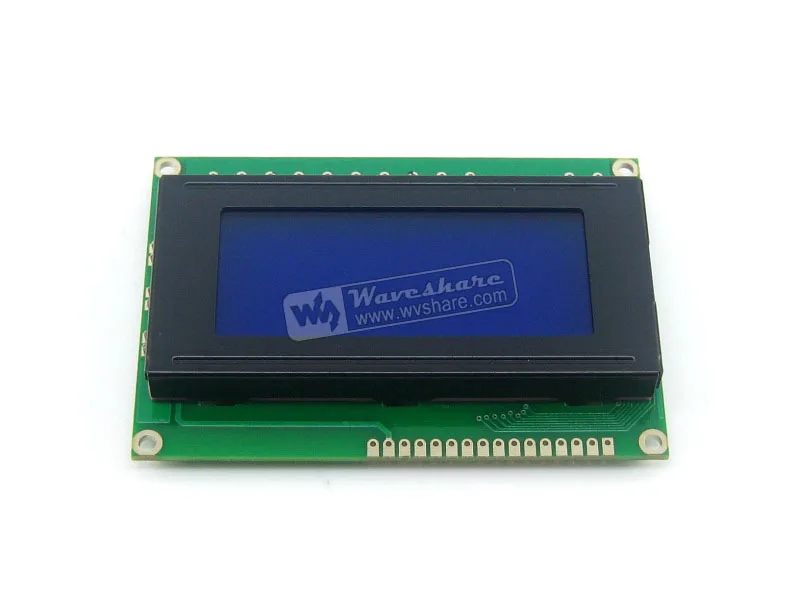

ЖК дисплей 1604 164 5 В синий Подсветка 16x4 точки KS0066 контроллер совместим с HD44780|controller
783,95 руб.
Плата адаптера DFRobot для датчика тяжести FireBeetle с низким энергопотреблением плата
520,37 руб.

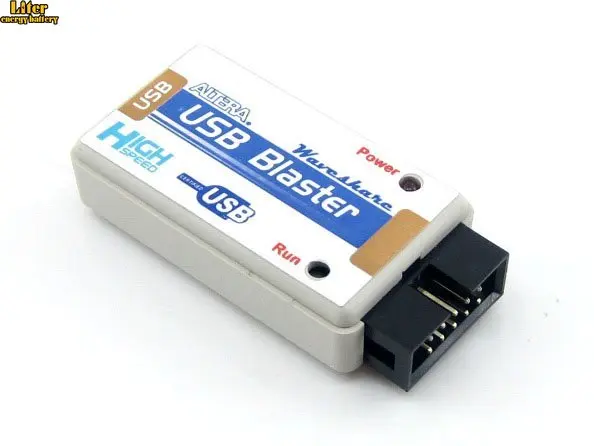

Программатор и отладчик ALTERA FPGA CPLD USB Blaster Altera кабель для загрузки программатора
1 736,32 руб.

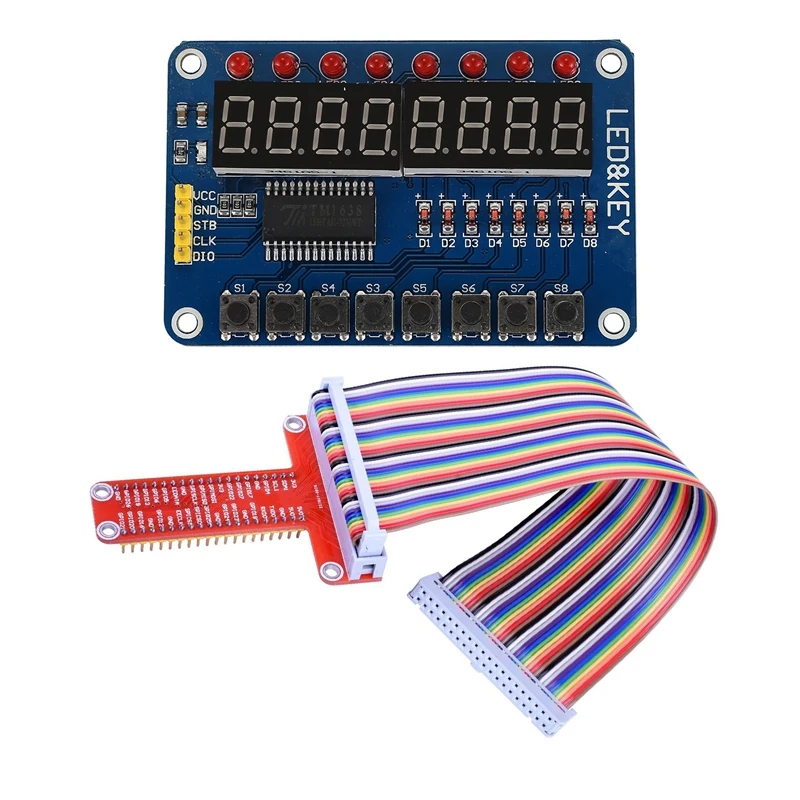

1 шт 8 бит цифровой светодиодный трубчатая лампа Bit Tm1638 ключ Дисплей модуль &
543,03 руб.
Макетная плата Waveshare Open18F4520 PIC разработанная для серии PIC18F оснащен макетной
2 642,63 руб.
Бесплатная доставка IOT домашней автоматизации последовательный беспроводной
1 552,80 руб.
WS Development Tool Store
Магазина WS Development Tool Store работает с 22.06.2011. его рейтинг составлет 92.31 баллов из 100. В избранное добавили 3228 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 1298 наименований товаров, успешно доставлено 4902 заказов. 156 покупателей оставили отзывы о продавце.
Характеристики
Waveshare Altera Cyclone Board EP4CE6 EP4CE6E22C8N ALTERA IV FPGA Development Kit All I/Os = OpenEP4CE6 C Standard|board dvr|board luggageboard
История изменения цены
*Текущая стоимость 3 916,74 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-20-2026 | 4660.6 руб. | 4893.68 руб. | 4776.5 руб. |
| Feb-20-2026 | 4621.0 руб. | 4852.85 руб. | 4736.5 руб. |
| Jan-20-2026 | 3877.3 руб. | 4071.48 руб. | 3974 руб. |
| Dec-20-2025 | 4543.92 руб. | 4770.64 руб. | 4656.5 руб. |
| Nov-20-2025 | 3955.8 руб. | 4153.57 руб. | 4054 руб. |
| Oct-20-2025 | 4464.51 руб. | 4687.72 руб. | 4575.5 руб. |
| Sep-20-2025 | 4425.24 руб. | 4646.53 руб. | 4535.5 руб. |
| Aug-20-2025 | 4386.81 руб. | 4605.4 руб. | 4495.5 руб. |
| Jul-20-2025 | 4347.31 руб. | 4564.82 руб. | 4455.5 руб. |
Описание товара
Waveshare Altera Cyclone Board EP4CE6 EP4CE6E22C8N ALTERA Cyclone IV FPGA Development Board Kit All I/Os = OpenEP4CE6-C Standard
Плата разработки FPGA предназначена для серии ALTERA Cyclone IV, имеет встроенную EP4CE6 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.
Обзор
OpenEP4CE6-CЭто Плата развития FPGA, которая состоит из материнской платыDVK601И основная плата FPGACoreEP4CE6.
OpenEP4CE6-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами ALTERA Cyclone IV серии FPGA. OpenEP4CE6-C позволяет легко и быстро начать дизайн с процессором Nios II.
Что на материнском доске
- FPGA CPLD разъем основной платы:Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту
- Интерфейс 8I/Os_1,Для подключения комплектующих досок/модулей
- Интерфейс 8I/Os_2,Для подключения комплектующих досок/модулей
- Интерфейс 8I/Os_3,Для подключения комплектующих досок/модулей
- Интерфейс 8I/Os_4,Для подключения комплектующих досок/модулей
- Интерфейс 16I/Os_1,Для подключения комплектующих досок/модулей
- Интерфейс 16I/Os_2,Для подключения комплектующих досок/модулей
- Интерфейс 32I/Os_1,Для подключения комплектующих досок/модулей
- Интерфейс 32I/Os_2,Для подключения комплектующих досок/модулей
Все интерфейсы ввода/вывода выше:
- Способен моделироваться как USART, I2C, SPI, PS/2 и т. Д.
- Способен управлять устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д.
- Расширительные разъемы FPGA
- Контакты FPGA доступны на разъемах расширения
- Для подключения платы аксессуаров SDRAM
- ЖК-интерфейс,Для подключения LCD22, LCD12864, LCD1602
- Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
- Зуммер
- Джойстик:Пять позиций
- Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602 регулировка контрастности

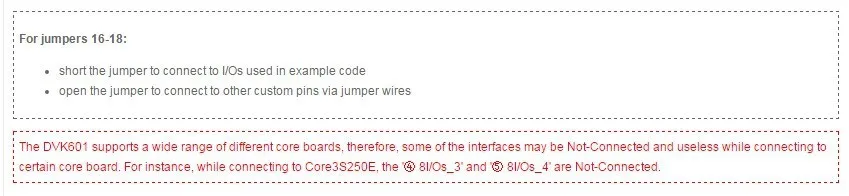

- Перемычка зуммера
- Перемычка для джойстика
- Перемычка с одним проводом
Что на CoreEP4CE6
- EP4CE6E22C8N:Устройство ALTERA Cyclone IV FPGA с функциями:
- Рабочая частота:50 МГц
- Рабочее напряжение:1,15 V-3,465 V
- Посылка:QFP144
- I/Os:80
- LEs:6K
- RAM:270кб
- PLLs:2.
- Отладка/программирование:Поддержка JTAG
- AMS1117-3.3,3,3 V регулятор напряжения
- AMS1117-2.5,2,5 V регулятор напряжения
- AMS1117-1.2,1,2 V регулятор напряжения
- EPCS16,Встроенная последовательная флэш-память, для хранения кода
- Индикатор питания
- Светодиоды
- Кнопка сброса
- Кнопка nCONFIG:Для повторной настройки чипа FPGA, эквивалент перезарядки питания
- Выключатель питания
- 50 м активный кристаллический осциллятор
- 5V DC jack
- Интерфейс JTAG:Для отладки/программирования
- Расширитель FPGA pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения
- Светодиодный джемпер
Фотографии

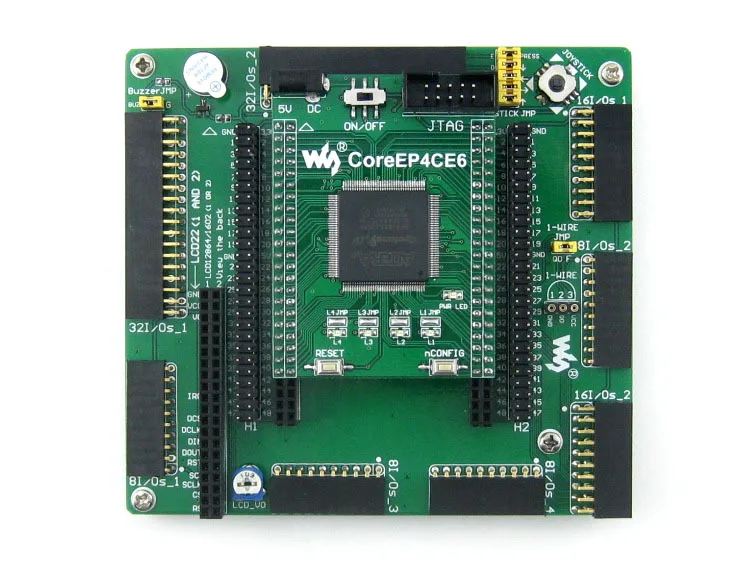

OpenEP4CE6-C совет по разработке
OpenEP4CE6-C совет по разработке
OpenEP4CE6-C панель для разработки
Материнская плата DVK601

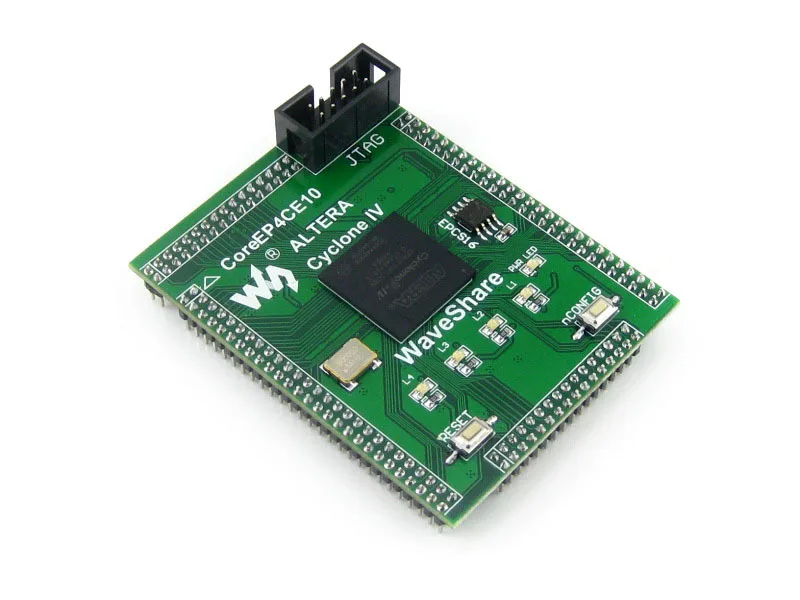

FPGA core board CoreEP4CE6
FPGA core board CoreEP4CE6
Подключение к различным периферийным устройствам
Подключение к 3,2 дюймов сенсорный экран ЖК-дисплей
Подключение к LCD12864
Подключение к LCD1602
Подключение к плате RS232
Подключение к плате RS485
Подключение к USB UART Board
Подключение к 8 SEG светодиодный плате
Подключение к 8 кнопкам
Подключение к 5 клавиатуре IO
Подключение к 4x4 клавиатуре
Подключение к плата EEPROM
Несколько периферийных устройств, подключенных к одному интерфейсу
Подключение к плате DataFlash
Подключение к плате Ethernet
Подключение к USB плате CY7C68013A
Подключение к NRF24L01 RF плате
Подключение к плате для хранения Micro SD
Подключение к плате VGA PS2
Подключение к SDRAM доска
Подключение к SDRAM доска
Подключение к любой вспомогательной плате, которая вам нужна
Примечание: OpenEP4CE6-C не интегрирует любые функции программирования/отладки, требуется программист/отладчик.
Примеры
OpenEP4CE6-C FPGA development board поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.
| Периферийное устройство | Описание | Интерфейс | Verilog | VHDL | NIOS II C |
|---|---|---|---|---|---|
| S29GL128P | NorFLASH | 32I/Os | Y | ||
| AT24CXX | EEPROM | I2C | И radic; | И radic; | И radic; |
| FM24CXX | Фрам | I2C | И radic; | И radic; | И radic; |
| AT45DBXX | DATAFLASH | SPI | И radic; | ||
| Sd-карта | Вспышка | SPI | И radic; | ||
| H57V1262GTR | SDRAM | Параллельный | И radic; | ||
| PCF8563 | RTC | I2C | И radic; | ||
| DS18B20 | Датчик температуры | 1 провод | И radic; | И radic; | И radic; |
| SP3232 | Серийное общение | UART | И radic; | И radic; | И radic; |
| SP3485 | Серийное общение | UART | И radic; | И radic; | И radic; |
| PL2303 | USB для UART | UART | И radic; | И radic; | И radic; |
| FT245 | USB TO FIFO | Параллельный | И radic; | ||
| CY7C68013A | Usb-устройство | I/Os | И radic; | ||
| ENC28J60 | Контроллер Ethernet | SPI | И radic; | ||
| Зуммер | Звуковое устройство | 1I/O (ШИМ) | И radic; | И radic; | И radic; |
| Клавиатура PS/2 | Входное устройство | PS/2 | И radic; | И radic; | |
| Одиночные кнопки | Входное устройство | ---- | И radic; | И radic; | И radic; |
| 4x4 клавиатуры | Входное устройство | 8I/Os | И radic; | И radic; | И radic; |
| Джойстик | Входное устройство | 5I/Os | И radic; | И radic; | И radic; |
| Светодиодный | Демонстрационное устройство | ---- | И radic; | И radic; | И radic; |
| 8 SEG светодиодный | Демонстрационное устройство | 13I/Os | И radic; | И radic; | И radic; |
| Монитор VGA | Демонстрационное устройство | VGA | И radic; | И radic; | |
| Персональный ЖК-дисплей | Демонстрационное устройство | 11I/Os | И radic; | И radic; | |
| Графический ЖК-дисплей | Демонстрационное устройство | 11I/Os | И radic; | ||
| 3,2 дюймовый Мульти-Цвет ЖК-дисплей + сенсорный экран | Устройство отображения + устройство ввода | 32I/Os | И radic; |

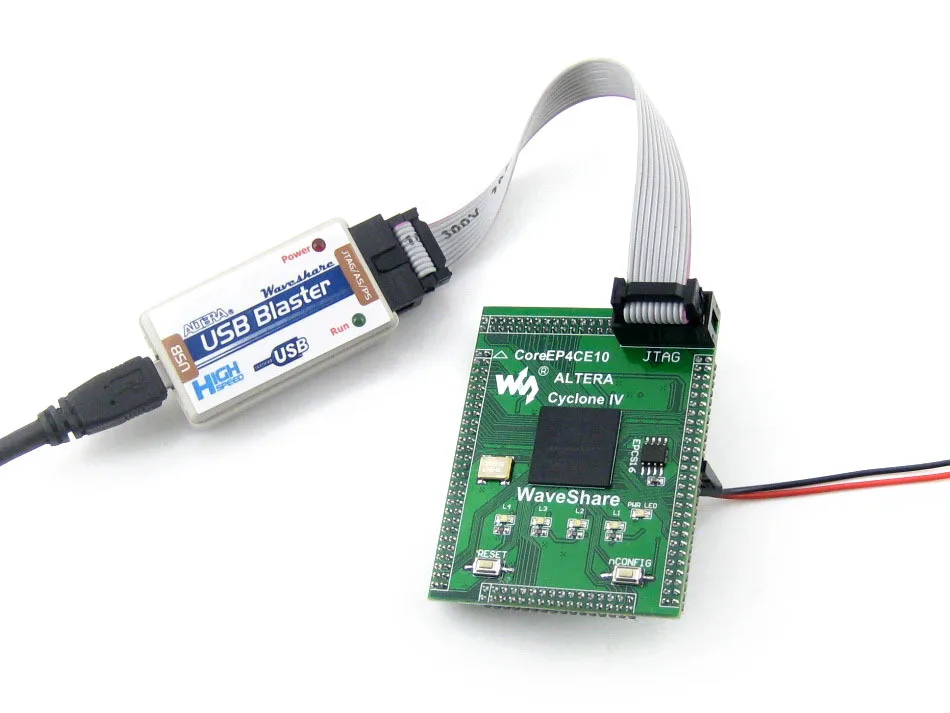

Интерфейс отладки/программирования
Плата разработки OpenEP4CE6-C FPGA интегрирует интерфейс JTAG для программирования/отладки.
JTAG названия и описание сигнала
| Штырь | Название сигнала | Описание |
|---|---|---|
| 1. | TCK | Сигнал часов |
| 2. | GND | Сигнал заземления |
| 3. | TDO | Данные от устройства |
| 4. | VCC(TRGT) | Целевой источник питания |
| 5 | TMS | JTAG state machine control |
| 6 | NC | Нет подключения |
| 7 | NC | Нет подключения |
| 8 | NC | Нет подключения |
| 9 | TDI | Данные для устройства |
| 10 | GND | Сигнал заземления |
Надпись JTAG
Ресурсы для развития
- Сопутствующее программное обеспечение (Quaters II, NIOS II и т. Д.)
- Демонстрационный код (Verilog, VHDL и NIOS II C)
- Схема (PDF)
- FPGA разработка документов (спецификации и т. Д.)
- Вики:Www.waveshare.com/wiki/OpenEP4CE6-C
Посылка содержит
- OpenEP4CE6-C макетная плата x 1

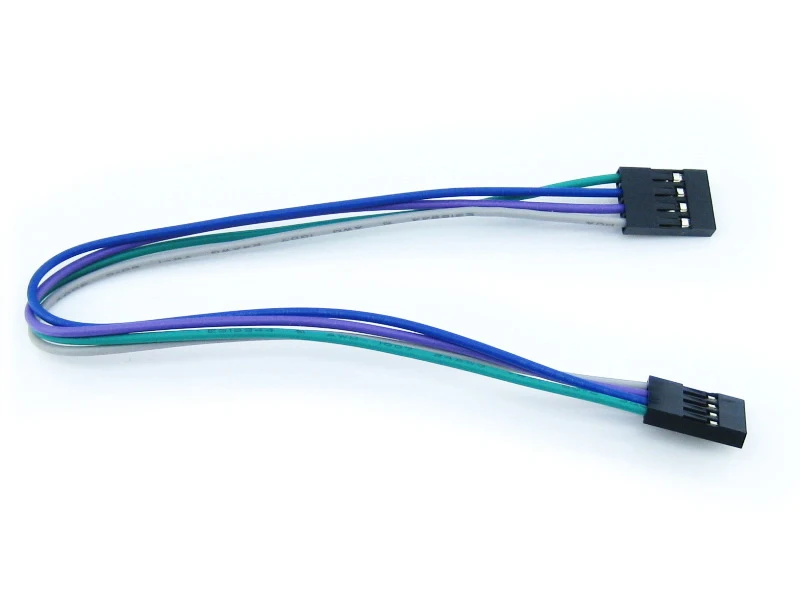

- 4-контактный провод х 2

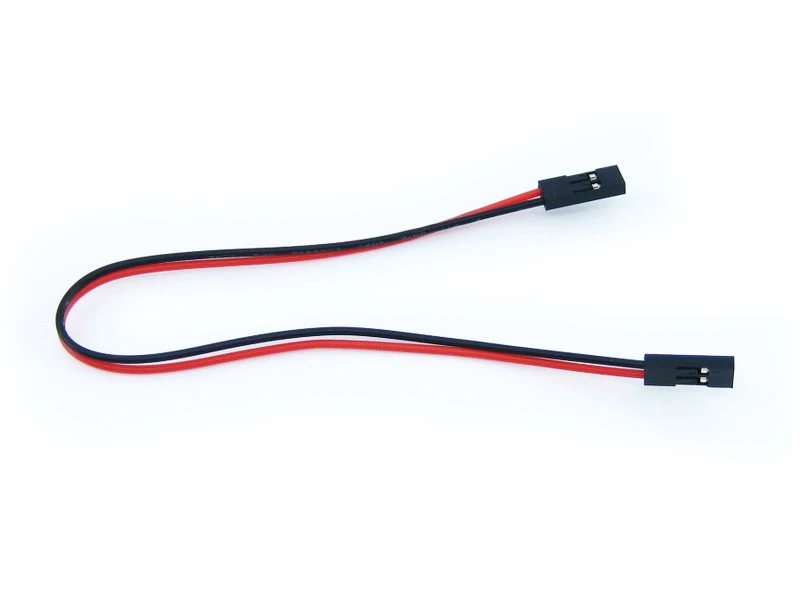

- 2-контактный провод x 2
- Кабель питания USB x 1
