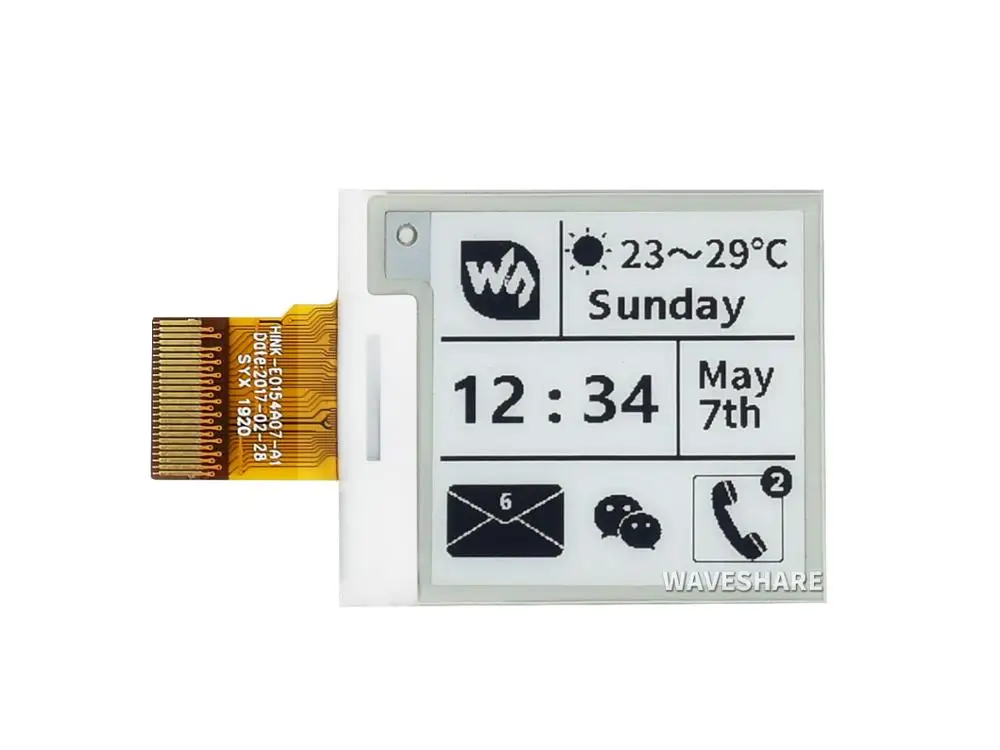

Waveshare 1 54 дюймовый E Ink raw display 200x200 пикселей Электронная бумага без PCB SPI интерфейс

Waveshare 1 54 дюймовый E Ink raw display 200x200 пикселей Электронная бумага без PCB SPI интерфейс

597,82 руб.

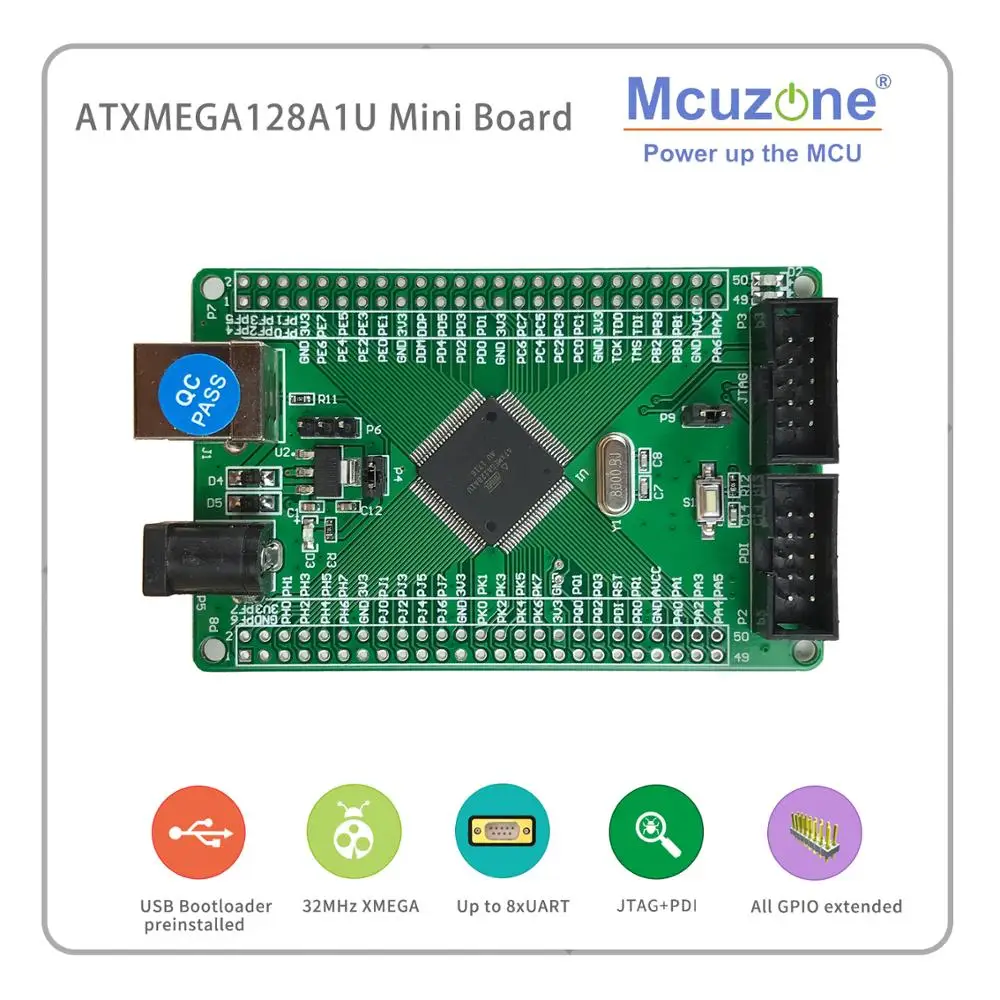

ATxmega128A1U мини плата 12 бит ADC DAC 8 UART USB устройство JTAG PDI загрузчик предварительно

ATxmega128A1U мини плата 12 бит ADC DAC 8 UART USB устройство JTAG PDI загрузчик предварительно

959,92 руб.

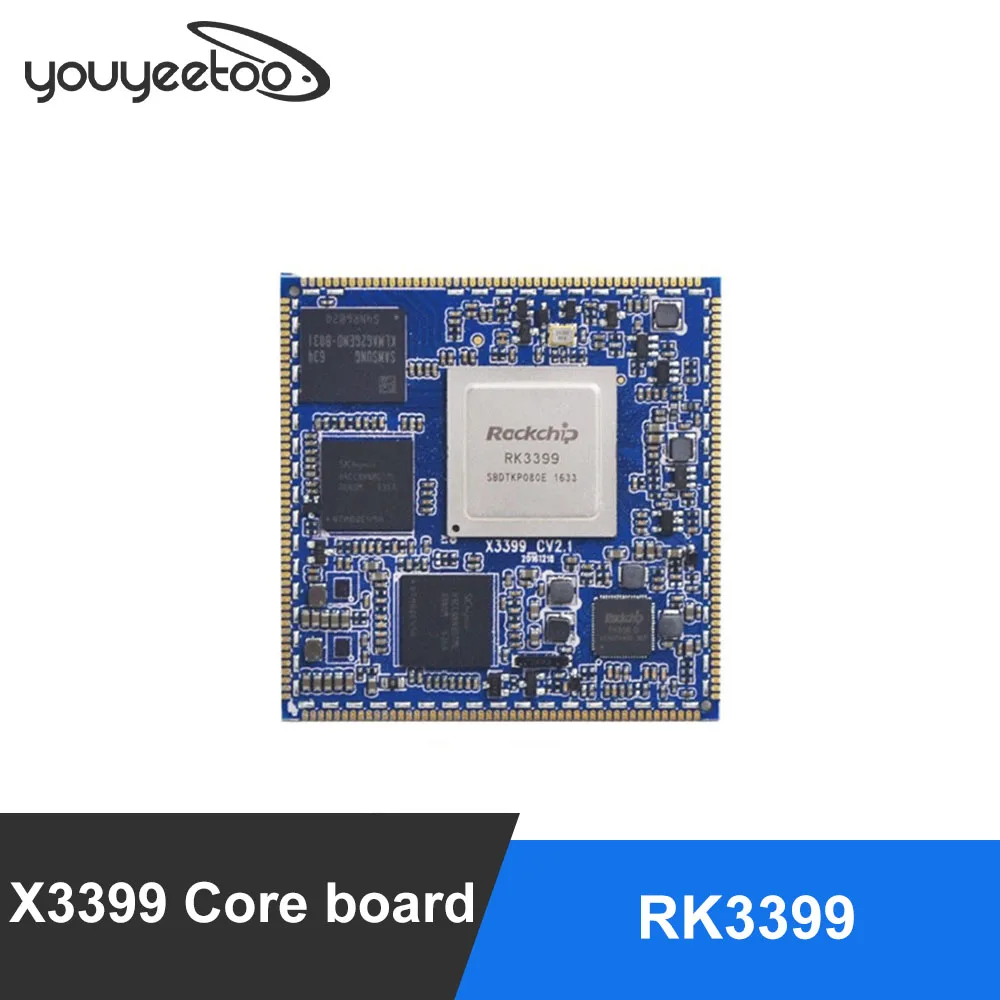

X3399 Core board RK3399 6 ядерный 64 разрядный высокопроизводительный платформер для AR VR Android

X3399 Core board RK3399 6 ядерный 64 разрядный высокопроизводительный платформер для AR VR Android

7 315,76 руб.
Raspberry Pi Zero W BCM2835 1 ГГц одноядерный процессор ARM11 512 МБ ОЗУ со встроенным Wi Fi и Bluetooth

Raspberry Pi Zero W BCM2835 1 ГГц одноядерный процессор ARM11 512 МБ ОЗУ со встроенным Wi Fi и Bluetooth

2 446,72 руб.
GamePi43 Портативный видео Игровая приставка на базе Raspberry Pi 4 3 дюймов IPS

GamePi43 Портативный видео Игровая приставка на базе Raspberry Pi 4 3 дюймов IPS

8 583,09 руб.

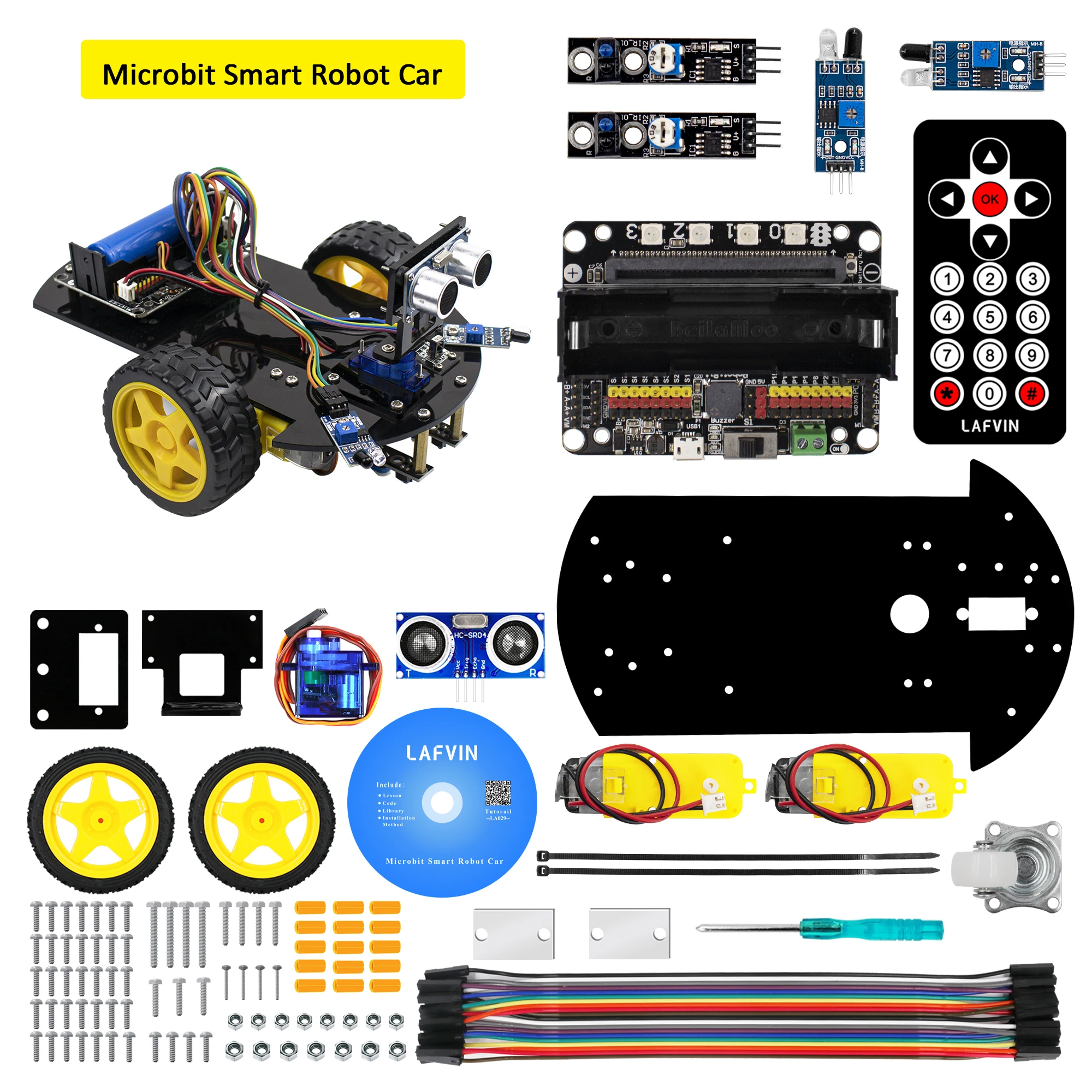

Новинка! LAFVIN умный робот автомобиль V2.0 для микробит без микро: бит основной

Новинка! LAFVIN умный робот автомобиль V2.0 для микробит без микро: бит основной

2 290,06 руб.

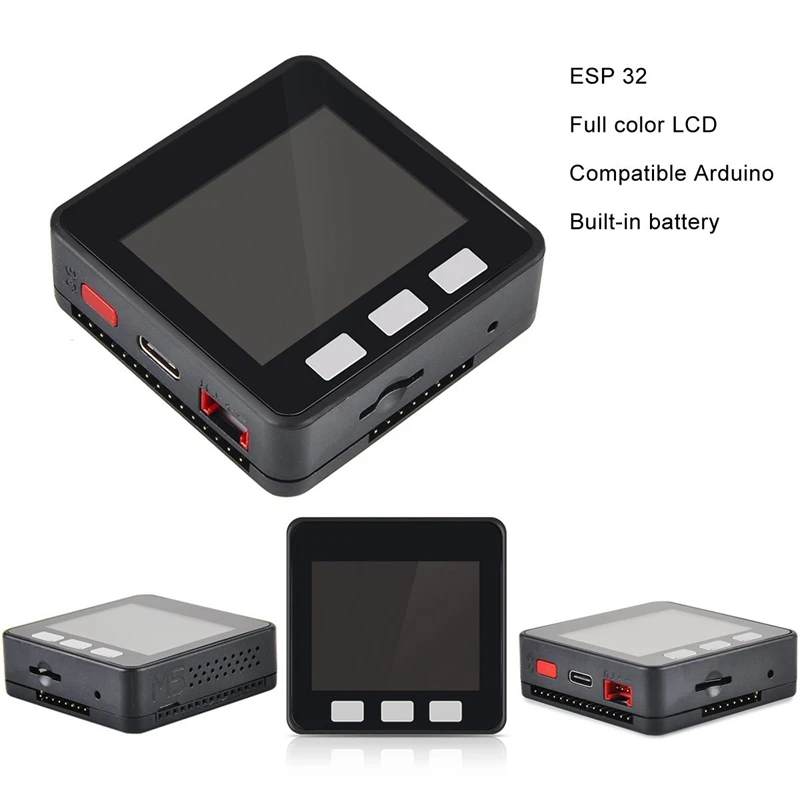

Комплект макетной платы ESP32 Wifi Bluetooth расширяемый совместимый с Arduino

Комплект макетной платы ESP32 Wifi Bluetooth расширяемый совместимый с Arduino

3 638,67 руб.

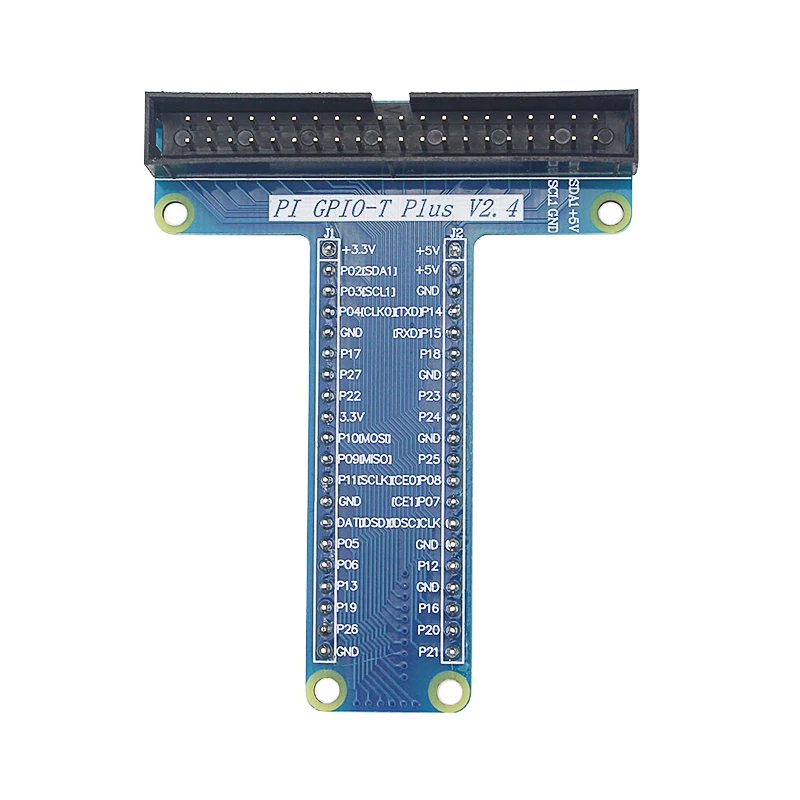

Плата расширения типа T с 40 контактным разъемом GPIO Мама мама Радужный кабель для

Плата расширения типа T с 40 контактным разъемом GPIO Мама мама Радужный кабель для

99,76 руб.
Development Board Store

Development Board Store

Магазина Development Board Store работает с 18.02.2013. его рейтинг составлет 97.07 баллов из 100. В избранное добавили 1851 покупателя. Средний рейтинг торваров продавца 4.9 в продаже представленно 1797 наименований товаров, успешно доставлено 2552 заказов. 375 покупателей оставили отзывы о продавце.

Характеристики

OpenEP4CE10 C Standard # EP4CE10 EP4CE10F17C8N ALTERA Cyclone IV FPGA макетная плата Kit все I/O

История изменения цены

*Текущая стоимость 4 235,75 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

Месяц Минимальная цена Макс. стоимость Цена
Feb-20-2026 5378.23 руб. 5486.10 руб. 5432 руб.
Jan-20-2026 4362.61 руб. 4449.56 руб. 4405.5 руб.
Dec-20-2025 5294.41 руб. 5400.58 руб. 5347 руб.
Nov-20-2025 5251.46 руб. 5356.89 руб. 5303.5 руб.
Oct-20-2025 4193.63 руб. 4277.41 руб. 4235 руб.
Sep-20-2025 5167.41 руб. 5270.14 руб. 5218.5 руб.
Aug-20-2025 5124.9 руб. 5226.72 руб. 5175 руб.
Jul-20-2025 5082.93 руб. 5184.94 руб. 5133 руб.

Описание товара

OpenEP4CE10 C Standard # EP4CE10 EP4CE10F17C8N ALTERA Cyclone IV FPGA макетная плата Kit все I/OOpenEP4CE10 C Standard # EP4CE10 EP4CE10F17C8N ALTERA Cyclone IV FPGA макетная плата Kit все I/OOpenEP4CE10 C Standard # EP4CE10 EP4CE10F17C8N ALTERA Cyclone IV FPGA макетная плата Kit все I/OOpenEP4CE10 C Standard # EP4CE10 EP4CE10F17C8N ALTERA Cyclone IV FPGA макетная плата Kit все I/OOpenEP4CE10 C Standard # EP4CE10 EP4CE10F17C8N ALTERA Cyclone IV FPGA макетная плата Kit все I/OOpenEP4CE10 C Standard # EP4CE10 EP4CE10F17C8N ALTERA Cyclone IV FPGA макетная плата Kit все I/O

OpenEP4CE10-C Стандартный # EP4CE10 EP4CE10F17C8N ALTERA Cyclone IV ALTERA FPGA комплект для разработки все I/O расширитель

Плата разработки FPGA предназначена для серии ALTERA Cyclone IV, имеет встроенную EP4CE10 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий. EP4CE10 development board

Обзор

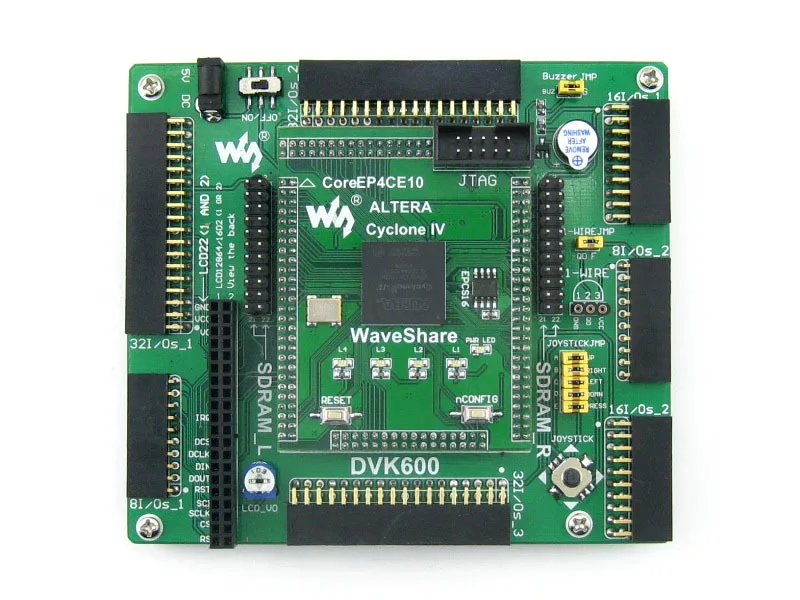

OpenEP4CE10-CЭто Плата развития FPGA, которая состоит из материнской платыDVK600И основная плата FPGACoreEP4CE10.

OpenEP4CE10-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами ALTERA Cyclone IV серии FPGA. OpenEP4CE10-C позволяет легко и быстро начать дизайн с процессором Nios II.

Что на материнском доске

FPGA CPLD development board on board resource
  1. FPGA CPLD разъем основной платы:Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту
  2. Интерфейс 8I/Os_1,Для подключения комплектующих досок/модулей
  3. Интерфейс 8I/Os_2,Для подключения комплектующих досок/модулей
  4. Интерфейс 16I/Os_1,Для подключения комплектующих досок/модулей
  5. Интерфейс 16I/Os_2,Для подключения комплектующих досок/модулей
  6. Интерфейс 32I/Os_1,Для подключения комплектующих досок/модулей
  7. Интерфейс 32I/Os_2,Для подключения комплектующих досок/модулей
  8. Интерфейс 32I/Os_3,Для подключения комплектующих досок/модулей

Все интерфейсы ввода/вывода выше:

  • Способен моделироваться как USART, I2C, SPI, PS/2 и т. Д.
  • Способен управлять устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д.
  1. SDRAM (синхронное динамическое ОЗУ) интерфейс
    • Для подключения платы аксессуаров SDRAM
    • Также работает как FPGA CPLD разъемы расширения
  2. ЖК-дисплей интерфейс,Для подключения LCD22, LCD12864, LCD1602
  3. Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
  4. 5V DC jack
  5. Джойстик:Пять положений
  6. Зуммер
  7. Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602 регулировка контрастности
  8. Мощность переключатель
  9. Зуммер джемпер
  10. Одно-провода соединительные
  11. Джойстик джемпер

Для джемперов 17-19:

  • Короткая перемычка для подключения к I/Os, используемая в коде примера
  • Откройте перемычку для подключения к другим пользовательским контактам через перемычки

DVK600 поддерживает широкий спектр различных основных плат, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной основной плате. Например, при подключении к Core3S500E/CoreEP2C8 '32I/Os_3' не подключен.

Что на CoreEP4CE10

EP4CE10E22C8N core board on board resource
  1. EP4CE10F17C8N:Устройство ALTERA Cyclone IV FPGA с функциями:
    • Рабочая частота:50 МГц
    • Операционной Напряжение:1,15 V~3,465 V
    • Посылка:BGA256
    • Ввода/вывода:164
    • LEs:10K
    • Оперативная память:414kb
    • PLLs: 2
    • Отладки/программирования:Поддержка jtag
  2. AMS1117-3.3 (с нижней стороны),3,3 V регулятор напряжения
  3. AMS1117-2.5 (с нижней стороны),2,5 V регулятор напряжения
  4. AMS1117-1.2 (с нижней стороны),1,2 V регулятор напряжения
  5. EPCS16,Встроенная последовательная флэш-память, для хранения кода
  6. Мощность индикатор
  7. Светодиоды
  8. Кнопка сброса
  9. Nconfig кнопки:Для повторной настройки чипа FPGA, эквивалент перезарядки питания
  10. 50 м для активного отдыха с украшением в виде кристаллов
  11. JTAG интерфейс:Для отладки/программирования
  12. FPGA булавки расширитель,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения

Фото

FPGA Development Board
OpenEP4CE10-C макетная плата FPGA Development Board
OpenEP4CE10-C макетная плата FPGA Development Board
OpenEP4CE10-C панель для разработки FPGA Development Board
Материнская плата печатная плата для DVK600 FPGA Core Board
FPGA основной плате CoreEP4CE10 FPGA Core Board
FPGA основной плате CoreEP4CE10
Подключение к различные периферийные устройства touch screen LCD
Подключение к 3,2 дюймов сенсорный экран ЖК-дисплей LCD12864
Подключение к LCD12864 LCD1602
Подключение к LCD1602 RS232 Board
Подключение к RS232 доска RS485 Board
Подключение к RS485 доска PL2303 USB UART Board mini
Подключение к USB UART Board 8 SEG LED Board
Подключение к 8 SEG светодиодный плате 8 Push Buttons
Подключение к 8 кнопкам 5 IO Keypad
Подключение к 5 клавиатуре IO 4x4 Keypad
Подключение к 4x4 клавиатуре AT24CXX EEPROM Board
Подключение к плата EEPROM Multi peripherals cascading
Несколько периферийных устройств, подключенных к одному интерфейсу DataFlash Board
Подключение к DataFlash доска Ethernet Board
Подключение к сети Ethernet CY7C68013A USB Board
Подключение к USB плате CY7C68013A NRF24L01 RF Board
Подключение к NRF24L01 RF плате Micro SD Storage Board
Подключение к плате для хранения Micro SD VGA PS2 Board
Подключение к плате VGA PS2 SDRAM Board
Подключение к SDRAM доска SDRAM Board
Подключение к SDRAM доска Connecting to any accessory board
Подключение к любой вспомогательной плате, которая вам нужна

Примечание: OpenEP4CE10-C не интегрирует любые функции программирования/отладки, требуется программист/отладчик.

Примеры

OpenEP4CE10-C FPGA development board поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.

Периферийное устройство Описание продукта: Интерфейс Verilog VHDL NIOS II C
S29GL128P NorFLASH 32I/Os     Y
AT24CXX EEPROM I2C √ √ √
FM24CXX Фрам I2C √ √ √
AT45DBXX DATAFLASH SPI     √
SD карта Флэш-память SPI     √
H57V1262GTR SDRAM (синхронное динамическое ОЗУ) Параллельный     √
PCF8563 РТК I2C     √
DS18B20 Температура датчик 1-проводной √ √ √
SP3232 Последовательной связи UART √ √ √
SP3485 Последовательной связи UART √ √ √
PL2303 USB UART UART √ √ √
FT245 Usb-fifo Параллельный     √
CY7C68013A USB устройство Ввода/вывода   √
ENC28J60 Ethernet controller SPI     √
Зуммер Звуковое устройство 1I/O (ШИМ) √ √ √
PS/2 клавиатуры Вход устройства PS/2 √   √
Одной кнопки Вход устройства ---- √ √ √
4x4 клавиатуры Вход устройства 8I/Os √ √ √
Джойстик Вход устройства 5I/Os √ √ √
Светодиодный Дисплей устройства ---- √ √ √
8 SEG светодиодный Дисплей устройства 13I/Os √ √ √
Монитор с видеографической матрицей Дисплей устройства VGA √ √
Персонаж ЖК-дисплей Дисплей устройства 11I/Os √ √
Графический ЖК-дисплей Дисплей устройства 11I/Os √
3,2 дюймовый Мульти-Цвет ЖК-дисплей + сенсорный экран Устройство отображения + устройство ввода 32I/Os     √

Отладки/программирования Интерфейс

Плата разработки OpenEP4CE10-C FPGA интегрирует интерфейс JTAG для программирования/отладки.

JTAG названия и описание сигнала

Pin-код Название сигнала Описание продукта:
1 TCK Часы сигнала
2 GND Заземления сигнала
3 TDO Данных от устройства
4 VCC (многоцел) Цель источника питания
5 TMS Джтаг государственного управления машиной
6 NC Без подключения
7 NC Без подключения
8 NC Без подключения
9 TDI Данные устройства
10 GND Заземления сигнала

Джтаг заголовок

10-pin JTAG header pinout

Развития ресурсы

Руководство пользователя CD включает следующие ресурсы разработки:

  • Сопутствующее программное обеспечение (Quaters II, NIOS II и т. Д.)
  • Демонстрационный код (Verilog, VHDL и NIOS II C)
  • Схема (PDF)
  • FPGA разработка документов (спецификации и т. Д.)

Посылка содержит

  1. OpenEP4CE10-C макетная плата x 1
  2. 4-контактный провод х 2
  3. 2-контактный провод x 2
  4. Кабель питания от USB-х
-1 шт. 2 3 4
